Aufgrund derselben Abmessungen wie handelsübliche Rohrleitungen lassen sich FLIR IR-Inspektionsfenster einfach und sicher montieren:
-Nur ein Loch für jedes Fenster erforderlich
-Nur ein einfacher PIRma-Lock™ Schraubring muss festgezogen werden
-Herausbrechen der Öffnung erfolgt mit amerikanischem Standardwerkzeug
Zuverlässigkeit von PIRma-Lock™
Die bewährte Sicherungsmutter als wegweisendes Konzept für den FLIR-Schraubring des Infrarotfensters:
-Auf der Wandinnenseite sorgen Zähne für festen, dichten Halt
-Automatische Erdung von Metallkomponenten
-Keine Schraubenlöcher erforderlich, die später ausleiern können

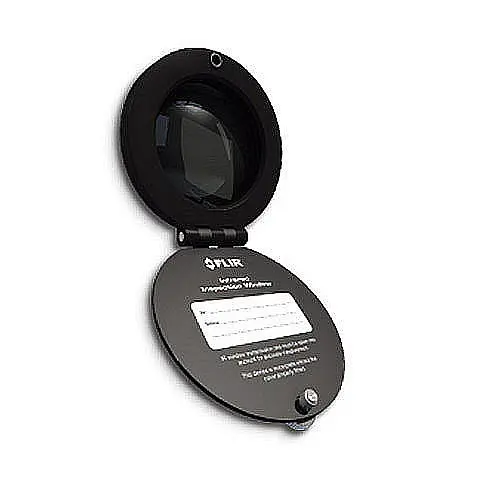

Klappdeckel für schnellen Zugriff
Einfache Befestigungsschraube fixiert den festmontierten Deckel des Infrarotfensters:
-Einfach aufklappbare Sichtöffnung für direktes Scannen
-Kein Hinfallen, Verwechseln oder Verlieren
-Wischfestes Etikett auf der Innenseite
Breitband-Kristall-Infrarotfenster
Objektiveinheit im robusten, eloxierten Aluminiumrahmen für den Einsatz im Innen- und Außenbereich:
-Durchlässig für kurz-, mittel- und langwellige Infrarotstrahlung
-Ermöglicht Inspektionen mit Tageslichtbildern und Fusion-Funktionen
-Durchlässig für Laserpointer und Beleuchtung
Größere Produktivität und schnellere Amortisierung
Deutlich kürzere Inspektionsdauer bei gleichzeitig effizienteren Bewertungen nach den NFPA 70 E Richtlinien
-Nur eine anstatt drei Personen erforderlich
-Keine schwere persönliche Schutzausrüstung notwendig
-Viele der Lichtbogenüberschläge auslösenden Faktoren ausgeschaltet
FLIR-Qualität
FLIR hat die Modelle der IRW-Serie umfassend prüfen lassen und mit einer lebenslangen Garantie ausgestattet:
-Entspricht den UL, CSA, IEC, und IEEE Vorgaben und Richtlinien
-Durch angesehene Institutionen wie UL, KEMA, und TÜV geprüft
-Auf Standhaftigkeit gegen Lichtbogenüberschläge, Vibrationen und extreme Feuchtigkeit geprüft
-Eingeschränkte lebenslängliche Garantie bei Produktionsfehlern
| Technische Daten des IR-Inspektionsfester FLIR IRW-Serie | |||
| IRW-2C 2" | IRW-3C 3" | IRW-4C 4" | |
| Abmessungen | |||
| Gesamthöhe | 85,5 mm | 107,4 mm | 136,5 mm |
| Gesamtbreite | 73 mm | 99 mm | 127 mm |
| Gesamttiefe | 25,5 mm | 26,86 mm | 29,25 mm |
| Tatsächlicher Lochdurchmesser | 60,3 mm | 88,9 mm | 114,3 mm |
| Greenlee Werkzeug | 76BB | 739BB | 742BB |
| Empfohlene maximale Wandstärke | 3,2 mm | 3,2 mm | 3,2 mm |
| Optikspezifikationen | |||
| Optikdurchmesser | 50 mm | 75 mm | 95 mm |
| Durchmesser der Sichtöffnung | 45 mm | 69 mm | 89 mm |
| Fläche der Sichtöffnung | 1590 mm² | 3739 mm² | 6221 mm² |
| Höchsttemperatur für die Optik | 1355,6 °C | 1355,6 °C | 1355,6 °C |
| Schutzarten und Tests | |||
| Maximale Ausziehfestigkeit | 657 kg | 1655 kg | 1678 kg |
Allgemein technische Daten IR-Inspektionsfester FLIR IRW-Serie | |||
| NEMA Schutzart | Typ 4/12 (Außenbereich/Innenbereich) | ||
| Spannungsbereich | beliebig | ||
| Automatisch geerdet | ja | ||
| Maximale Betriebstemperatur | 260°C | ||
| Rahmenmaterial | eloxiertes Aluminium | ||
| Objektivmaterial | Kalziumfluorid | ||
| Dichtungsmaterial | Silikon | ||
| Gehäusematerial | ja | ||
| Kompatibel zu allen FLIR-Kameras | ja | ||
| PIRma-Lock-Montagesystem | ja | ||
| Deckel und Halterung dauerhaft montiert | ja | ||
| Ein-Loch-Montage | ja | ||
| Inklusive Befestigungs- und Sicherungsschraube | ja | ||
| IR-Wellenlänge -- kurz-, mittel- & langwellig | ja | ||
| Sichtbarer Bereich des Lichtspektrums | ja | ||
| Bild-im-Bild- & Blending-Fusion-Funktion | ja | ||
Schutzarten und Tests | |||
| UL Komponentenerkennung (UL 50V) | ja | ||
| UL 50 / NEMA Schutzart | Typ 4/12 | ||
| Lichtbogenüberschlagsprüfung, IEC 62271-200 (KEMA) | 5 kV, 63 kA für 30 Zyklen bei 60 Hz | ||
| Schutzart, IEC 60529 (TÜV) | IP67 | ||
| Vibrationstest, IEC 60068-2-6 (TÜV) | hält Schwingungen von 100 m/s² stand | ||
| Luftfeuchtigkeitstest, IEC 60068-2-3 (TÜV) | hält extremer Luftfeuchtigkeit stand | ||
| Mechanischer Test, ANSI/IEEE C37.20.2 Abschnitt A3.6 (TÜV) | Schlag- und stoßfester Deckel | ||
Sonstige | |||
| Garantie | Eingeschränkte lebenslängliche Garantie bei Produktionsfehlern | ||
