Proses Kalibratörü

Proses kalibratörü, ölçüm ve kontrol cihazlarının ayarlanması ve doğrulanması için basit ölçüm, test ve düzenleme teknikleri için kullanılır. PCE Instruments’ın sunduğu proses kalibratörü modelleri hafif ama sağlam malzemeden yapılmıştır. Proses kalibratörü modellerimizin kullanımı kolaydır ve çoğunlukla taşınabilirdir, ancak, bazı proses kalibratörü modelleri için sabit kurulum da mümkündür. Proses kalibratörü, yüksek hassasiyeti ve evrensel uygulama alanları nedeniyle teknisyenler tarafından tercih edilir.

Proses kalibratörü, her elektrik tesisatçısı ya da teknisyeninin ekipman çantasında bulunması gereken bir cihazdır. Proses kalibratörü, endüstriyel sektörde özellikle pek çok elektriksel ölçüm parametresinin analiz edilmesi gereken büyük tesislerde son derece önemli bir rol oynar. Söz konusu ölçüm parametreleri, standartlaştırılmış ölçüm sinyallerine atanmalıdır. Bu ölçüm sinyalleri ya da kontrol büyüklükleri, proses kalibratörünün sağlayabileceği standart sinyaller olarak adlandırılır. Bu sinyaller, 0 … 20 mA, 4 … 20 mA, 0 … 10 V ve 0.2 … 1 bar olarak belirtilir. Bu büyüklükler, test valfinin sıcaklığını, çıkışını ya da ayarlarını gösterir (valf açıklığının %0 ila %100’ü). Bu, test valfinde 0 … 20 mA giriş aralığı bulunan %50’lik bir düzenleme sinyali için valf açıklığının %50 olacağı anlamına gelir.

Bazı proses kalibratörü modelleri göreve özeldir. Örneğin, proses kalibratörü, laboratuvarlarda kızılötesi termometre ile kullanım için uygun hale getirilebilir. Proses kalibratörünün siyah gövde olarak da adlandırılan termal bloğu, pirometrelerin kalibrasyonunda radyasyon kaynağı görevi görür. Bu tür bir proses kalibratörü, termal bloğun zorlu koşullarda da kullanılmasını sağlar. Proses kalibratörde bulunan kontrol ünitesinin kullanımı kolaydır ve sıcaklığın doğruluğunu gösteren kolay okunabilir bir ekranı bulunur. Proses kalibratördeki özel soğutma ünitesi, sıcaklıkların hızlı bir şekilde yükseltilmesini ya da düşürülmesini sağlar.

Sorularınız için lütfen info@pce-cihazlari.com.tr adresinden ya da 0212 471 11 47 nolu telefon numarasından bizimle iletişime geçiniz.

Proses Kalibratörü PCE-SC 43

8.405,00 TL

KDV ve Kargo ücreti hariç

Proses kalibratörü PCE-SC 43’ün kalibrasyon frekansı 1000 Hz’dir ve sinüs şeklindedir. Diğer kalibratörlere kıyasla proses kalibratörünün 94 dB, 104 dB ve 114 dB olmak üzere ayarlanabilir üç ses basıncı seviyesi bulunur. Bu ses basıncı seviyesi, proses kalibratöründe bulunan bir tuşa basılarak seçilebilir. Bu da ek olarak 104 dB’lik ses basıncı seviyesinin bulunduğu anlamına gelir.

Ses basınç seviyeleri: 94, 104, 114 dB
A, B, C ve D frekans ağırlıklandırması
1/2 inç mikrofon bağlantısı
Class II

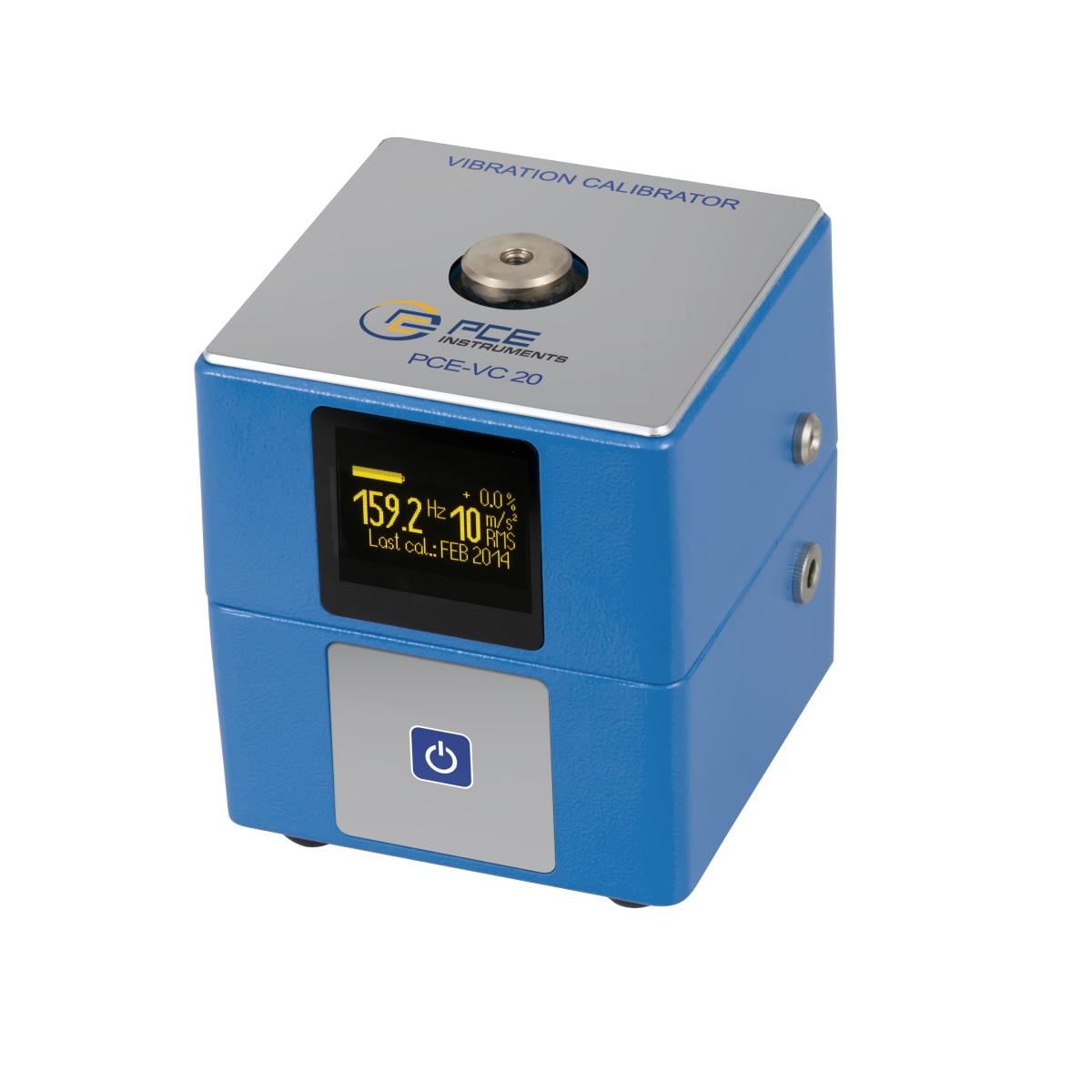

Proses Kalibratörü PCE-VC20

161.235,00 TL

KDV ve Kargo ücreti hariç

Proses kalibratörü PCE-VC20, titreşim sensörlerini ya da titreşim ölçerleri kalibre etmek ve kontrol etmek için kullanılır. Proses kalibratörünün titreşim genliği ve yüksek hassasiyetli titreşim frekansı sayesinde hız, ivme ve yer değiştirme gibi parametreler hassas bir şekilde kalibre edilebilir.

Frekans: 159.2 Hz
İvme RMS: 10 m/s²
Hız RMS: 10 mm/s
Yer değiştirme RMS: 10 µm

Sınıf 1 Proses Kalibratörü PCE-SC 09

30.444,00 TL

KDV ve Kargo ücreti hariç

Sınıf 1 proses kalibratörü PCE-SC 09, pille çalışan bir ses kaynağıdır. Sınıf 1 proses kalibratörü ile ses seviyesi ölçerlerin ve diğer gürültü ölçüm sistemlerinin kalibrasyonu doğrudan ve hızlı bir şekilde gerçekleştirilebilir. 1, ½ ve ¼ inç ses seviyesi sensörleri sınıf 1 proses kalibratörüne bağlanabilir ve adaptör ekleri aracılığıyla kontrol edilebilir.

Ses basıncı seviyesi: 94 dB, 114 dB
Hassasiyet sınıfı: IEC 942, Sınıf 1
Ses seviyesi hassasiyeti: ± 0.3 dB (20 °C , 760 mm Hg)
Frekans: A, B, C ve D frekans ağırlıklama için 1000 Hz

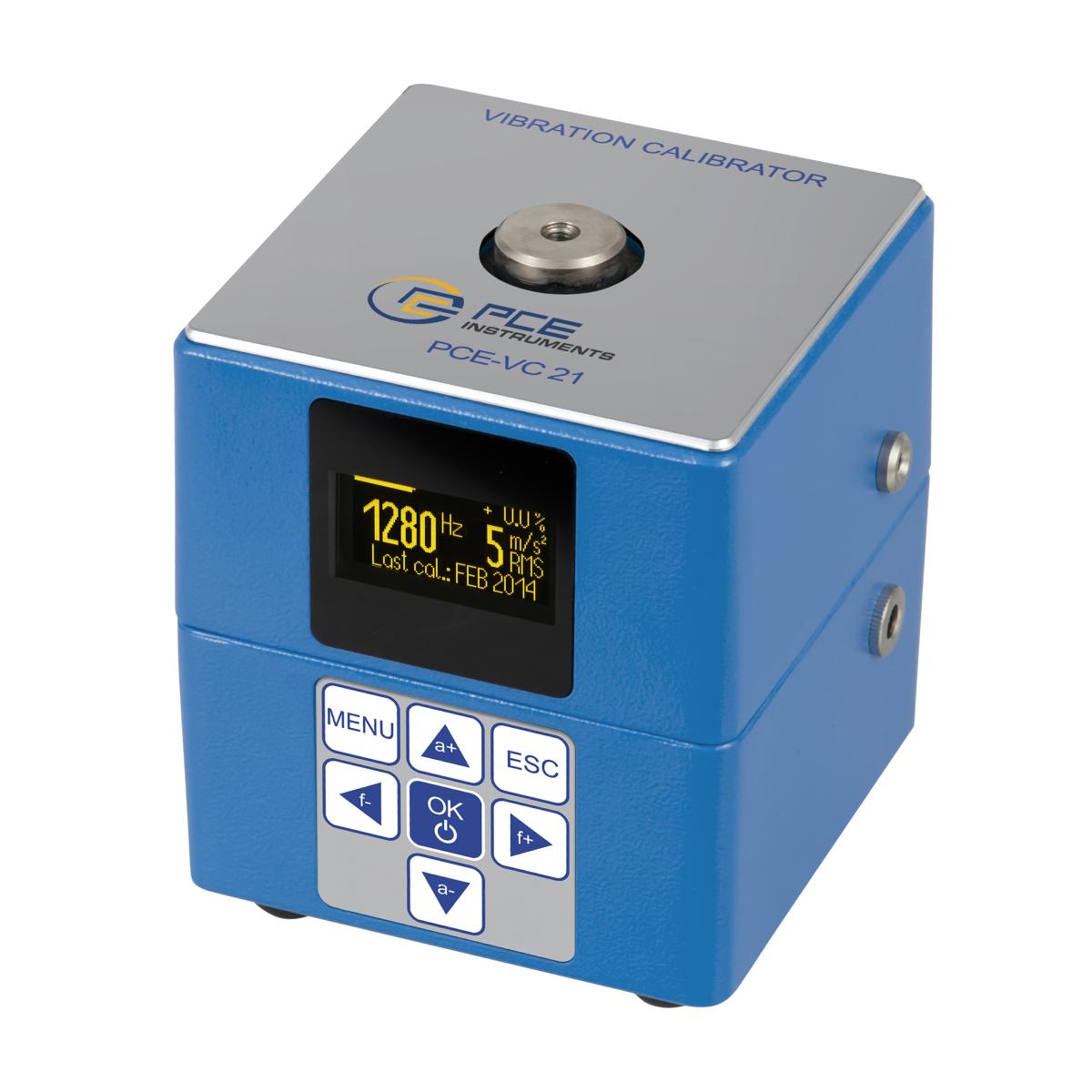

Proses Kalibratörü PCE-VC21

252.295,00 TL

KDV ve Kargo ücreti hariç

Proses kalibratörü PCE-VC 21, titreşim sensörlerini ya da titreşim ölçerleri kalibre etmek ve kontrol etmek için kullanılır. Proses kalibratörünün yüksek hassasiyeti bulunan titreşim frekansı sayesinde hız, ivme ve yer değiştirme parametreleri hassas bir şekilde kalibre edilebilir. Salınım genliğinin RMS değeri yükten bağımsız olduğu için 500 gram ağırlığa kadar olan sensörler kalibre edilebilir.

Sağlam, mobil tasarım
Frekans, genlik ve hata (%) göstergesi
Pil modu
Düşük frekans kalibrasyonu
Ayarlanabilir 7 titreşim frekansı
Ayarlanabilir 5 titreşim genliği

Proses Kalibratörü PCE-123

33.635,00 TL

KDV ve Kargo ücreti hariç

Proses Kalibratörü, MSR teknolojisinde kontrol sinyallerini / birim sinyallerini simüle etmek için kullanılan, şebekeden bağımsız bir cihazdır ve bununla kontrol ünitelerinin ve ölçüm cihazlarının neredeyse tüm parametrelerini test edebilir / kalibre edebilirsiniz. Bu kapsamda Proses Kalibratörü, elektriksel bir çıkış sinyalinin (mA, mV, V ve ayrıca Hz cinsinden frekans ile °C veya °F cinsinden sıcaklık) üretilmesini sağlar. Proses Kalibratörü buradan online mağazamızdan satın alabilirsiniz.

Frekans aralığı: 1 … 62500 Hz
Klavye ile kolay kullanım
Otomatik rampa fonksiyonu
K, J, E, T sıcaklık sensörleri (°C ve °F)
Temel Hassasiyet: %0.025

Proses Kalibratörü PCE-123-ICA ISO Kalibrasyon Sertifikası dahil

41.755,00 TL

KDV ve Kargo ücreti hariç

Frekans aralığı: 1 … 62500 Hz
Klavye ile kolay kullanım
Otomatik rampa fonksiyonu
K, J, E, T sıcaklık sensörleri (°C ve °F)
Temel Hassasiyet: %0.025
ISO Kalibrasyon Sertifikası dahil

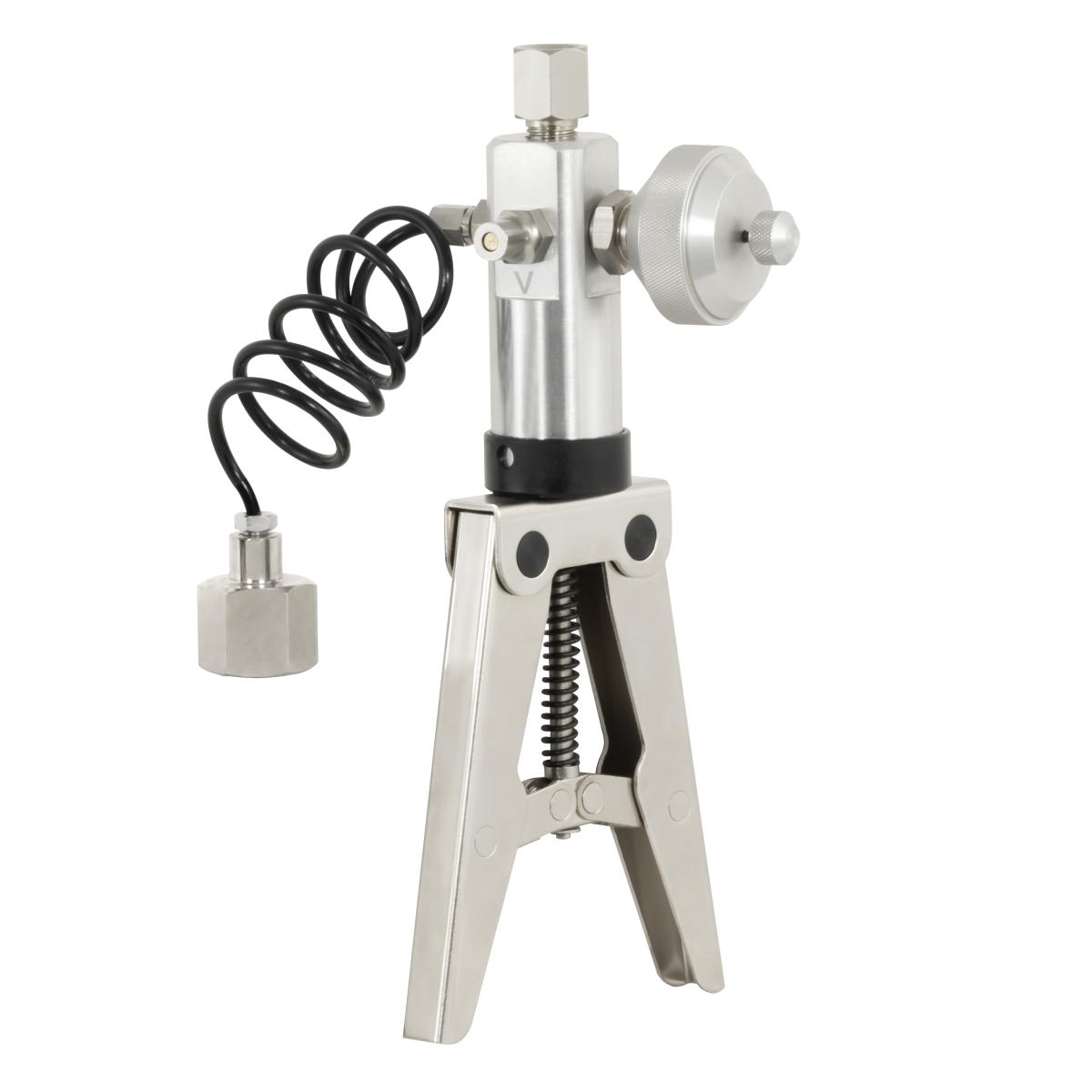

Proses Kalibratörü PCE-VPP 16

42.045,00 TL

KDV ve Kargo ücreti hariç

Bu Proses Kalibratörü negatif basınç/vakum ve 16 ila 25 bar'a kadar basınç üretebilir (modele bağlı olarak). Ayarlanan basıncın referans ölçümü için Proses Kalibratörüne ek bir basınç göstergesi gereklidir (opsiyonel).

Basınç aralığı: -0,88...16 bar
Hassasiyet:
Nesne: Hava basıncı

Proses Kalibratörü PCE-VPP 20

49.295,00 TL

KDV ve Kargo ücreti hariç

Basınç aralığı: -0,88 ... 20 bar
Hassasiyet:
Nesne: Hava basıncı

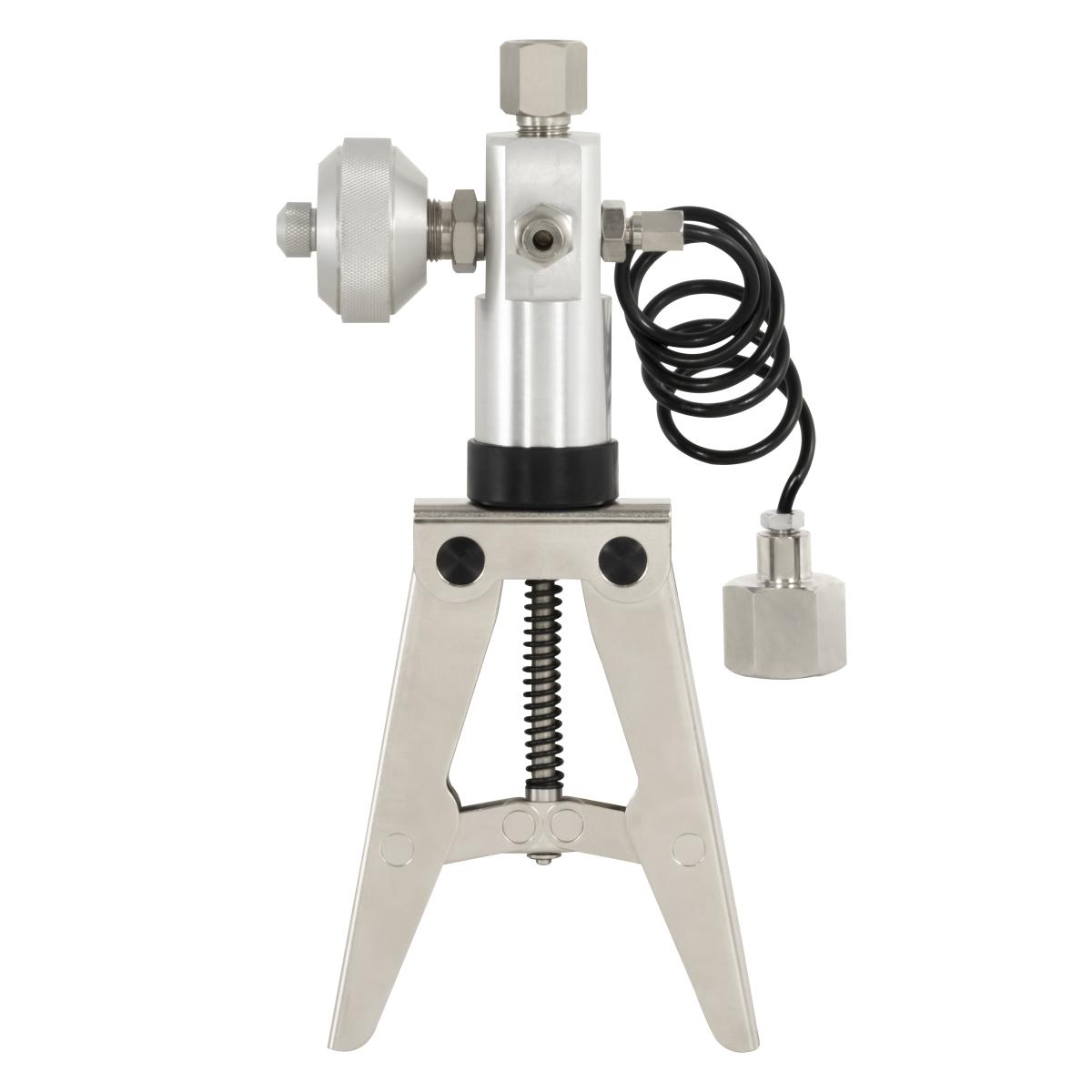

Proses Kalibratörü PCE-VPP 25

57.995,00 TL

KDV ve Kargo ücreti hariç

Proses Kalibratörü negatif basınç/vakum ve 16 ila 25 bar'a kadar basınç üretebilir (modele bağlı olarak). Ayarlanan basıncın referans ölçümü için Proses Kalibratörüne ek bir basınç göstergesi gereklidir (opsiyonel).

Basınç aralığı: -0,88 ... 25 bar
Hassasiyet:
Nesne: Hava basıncı

Proses Kalibratörü Satın Alma Rehberi

Kalibrasyon terimi, ölçüm cihazlarının hassasiyetini kontrol etmek için kullanılır. Bu kontrol sırasında cihazın ölçüm sonuçlarının teknik özelliklerde belirtilenden daha fazla ya da amaçlanan ölçümler için gerekli olan değerlerden daha fazla saptığı tespit edildiğinde cihazın yeniden ayarlanması gerekir. Kullanıcı tarafından ayarlanabilen cihazlarda bu işlem ile ilgili gerekli adımlar genelde kullanım kılavuzunda detaylı bir şekilde açıklanır. Öte yandan cihazdaki değişiklikler ile hassasiyeti arttırmaya yönelik ayarlamayı yalnızca hassasiyet kontrolünden ayırmak için ölçüm cihazındaki ayar için doğru olarak ayarlama terimi kullanılır.

Bazı ölçüm parametrelerinde hassasiyeti kontrol etmek için kalibrasyon standartları kullanılabilir. Örneğin, teraziler test ağırlıkları kullanılarak, kaplama kalınlığı ölçüm cihazları kalibrasyon folyoları kullanılarak, pH metreler kalibrasyon çözeltileri kullanılarak ve gaz dedektörleri de test gazları kullanılarak kalibre edilir. Diğer ölçümler için proses kalibratörü tarafından test sinyalleri üretilmelidir. Proses kalibratörü genelde sadece ses, titreşim ya da sıcaklık gibi fiziksel büyüklükler için tasarlanır.

Proses kalibratörü, sabit akım ve voltaj değerleri üretebileceği gibi frekans ya da direnç gibi diğer büyüklükler için de belirli sinyal üretebilir. Proses kalibratörü adı özellikle akım ve voltaj sinyallerinin, proses kontrolü için ölçüm parametresi olarak sıklıkla kullanılmasından kaynaklanır. Otomatik işlemlerdeki pek çok ölçüm cihazı, diğer büyüklükleri ölçer ve ölçüm değerini analog arayüzü aracılığıyla voltaj ya da akım değeri olarak iletir. Proses kalibratörü, bu değerleri prosesi ayarlamak için üretme ya da simüle etmenin haricinde analog arayüzlerin çıkış sinyallerini de ölçebilir.

Ses seviyesi ölçer için proses kalibratöründe önemli kriterler

Ses seviyesi ölçer için proses kalibratörü ile aynı ya da farklı ses seviyesi ölçerler hassasiyetleri için istenilen sıklıkta kontrol edilebilir. Proses kalibratörü seçiminde önemli noktalar arasında cihazın hassasiyet sınıfı, üretilen referans seviyesinin değeri ve ses seviyesi ölçerin ölçüm mikrofonu için açıklık boyutu yer alır. DIN EN 60651’de ses seviyesi ölçerler için dört hassasiyet sınıfı belirtilmiştir. Hassasiyet sınıfı 0 olan cihazlar için sadece 0.4 desibel sapmaya izin verilirken hassasiyet sınıfı 1 için 0.7 desibel; sınıf 2 için 1.0 desibele kadar olan desibellere izin verilir. Hassasiyet sınıfı 3 olan cihazlarda ise 1.5 desibellik sapmalar söz konusu olabilir ve buna sadece yönlendirme ölçümleri için izin verilir. Proses kalibratörleri, hassasiyet sınıflarında da sınıflandırılır. DIN EN 60942‘de, LS, 1 ve 2 olmak üzere üç hassasiyet sınıfı tanımlanır. LS sınıf proses kalibratörü, sınıf 0 ve 1 ses seviyesi ölçerler için, sınıf 1 proses kalibratörü sınıf 2 ses seviyesi ölçerler için ve sınıf 2 proses kalibratörü de sınıf 3 ses seviyesi ölçerler için kullanılmalıdır.

Proses kalibratörü, bir ya da daha fazla tanımlanmış ses basıncı seviyesi üretebilir. Ses seviyesi ölçer tarafından gösterilen seviye, referans seviyesi ile mümkün olduğunca uyumlu olmalıdır. Ölçüm değerinin beklenen hassasiyete sahip olmaması durumunda bu durum çoğu ses seviyesi ölçer menüsündeki özel bir fonksiyon ile düzeltilebilir. Referans seviyeleri için ortak değerler 94 desibel, 104 desibel ve 114 desibeldir. Ses seviyesi ölçer 95 desibele kadar olan ölçümlerde kullanılıyorsa kalibrasyon için 94 desibellik bir referans değeri yeterlidir. Amaçlanan ses ölçümleri için düz ya da daha yüksek ses seviyelerinde hassasiyet önemli ise daha yüksek bir referans seviyesi üreten bir proses kalibratörü kullanılmalıdır. Ölçüm cihazları her zaman ölçüm görevlerine en uygun referans seviyesi ile kalibre edilmelidir.

Ölçümün arkaplandaki gürültüden etkilenmemesini sağlamak için proses kalibratöründe genelde ölçüm mikrofonu için bir açıklık bulunur. Bu açıklık, ölçüm sırasında mümkün olduğunca sıkı kapatılmalıdır. Bir inç, yarım inç ve çeyrek inç çapında mikrofonlar mevcut olduğundan proses kalibratöründeki açıklığın boyutuna dikkat edilmelidir. Bir inç çapındaki açıklık uygun adaptörler yardımıyla yarım ya da çeyrek inçlik mikrofonlar için de ayarlanabilir.

Titreşim ölçüm cihazları için proses kalibratörü seçim kriterleri

Proses kalibratörü ile titreşim ölçüm cihazının hassasiyeti çeşitli parametreler için kontrol edilebilir. Bu tür bir proses kalibratörü, belirli titreşimler üretir ve bu titreşimleri titreşim sensörüne aktarır. Farklı proses kalibratörleri, pek çok şeyin yanı sıra frekans, titreşim ivmesi, titreşim hızı ve titreşim yer değiştirmesi için hangi değerleri üretebilecekleri konusunda farklılık gösterir. Bazı proses kalibratörü modelleri sadece sabit titreşim sinyali üretebilirken diğer proses kalibratörü modelleri farklı frekans ve genliklere sahip birkaç sinyal arasında seçim yapma imkanı sunar.

Makine, bina ya da insan titreşimleri için tasarlanmış titreşim ölçüm cihazları düzenli olarak kalibre edilmelidir. Kalibrasyon için bir cihaz seçerken öncelikle proses kalibratörü tarafından üretilen titreşimin, kalibre edilecek titreşim ölçüm cihazlarının uygulama ve ölçüm aralığına uygun olduğundan emin olunmalıdır. Ayrıca, seçilen proses kalibratöründe test edilecek titreşim sensörlerinin ağırlığının ne kadar yüksek olabileceği de dikkate alınmalıdır. Titreşim sensörleri için montaj seçenekleri ve referans değerinin hassasiyeti için kendi kendine test gibi ek fonksiyonlar da proses kalibratörü seçim aşamasında göz önünde bulundurulabilecek kriterlerdendir.

Proses kalibratörünün temel ayırt edici özellikleri

Proses kalibratörü, simüle edilecek büyüklüklere göre ayırt edilebilir. Proses kalibratörü, kalibrasyon cihazının aksine bir ya da birkaç değer ile sınırlı değildir. Bunun yerine, genelde voltaj, akım, direnç, frekans, darbe ve darbe genişliği gibi üretilen ya da simüle edilen büyüklükler için değer aralıkları sunar. Proses kalibratörü, amaçlanan uygulama için gerekli boyutları uygun değer aralığında ve gerekli çözünürlük ve hassasiyette üretebilmelidir.

Proses kalibratörü, üretilen elektriksel büyüklükleri ölçmek için de uygundur. Çoğu proses kalibratörü ek büyüklüklerin ölçümü için de kullanılabilir. Proses kalibratöründe ölçüm değerlerinin kaydedilmesi için yüksek kapasiteli bir hafıza ve data logger fonksiyonu bulunur. Proses kalibratörü ile tel uçları arasındaki voltaj farkından sıcaklığı belirleyen termokupllar test edilebilir. Termokupl ölçümü için tasarlanmış bir proses kalibratörünün teslimat içeriğinde genelde termokupl bağlantıları için uygun adaptörler yer alır. Bazı proses kalibratörü modelleri, direnç termometrelerinin kalibrasyonu için de uygundur.
