Avometre

Her ölçüm cihazında geçerli olduğu gibi avometre almadan önce de avometre ile hangi uygulamaların yapılacağının belirlenmesi gerekir. Zorlu endüstriyel ortamlarda günlük olarak mı kullanılacak yoksa zanaat ve el işlerinde mi uygulanacak? Eğitim alanında eğitim ve öğretim amaçlı kullanılmalı mı? Yoksa cihaz hobi amaçlı mı gerekli? Bu temel sorular cevaplandığında artık bir adım öndesiniz demektir. Artık avometrelerle doğrudan ilgilenebilir ve ürün yelpazemizi ve avometrenin ölçüm değerlerini görüntüleme şekli gibi özelliklerini inceleyebilirsiniz.

Dijital avometre cihaza eklenebilecek daha fazla özellik ve fonksiyon avantajı sunar. Bu tür avometreler sıcaklık gibi diğer fiziksel değişkenleri de ölçebilir. Dijital avometre, hafıza ve arayüz ile donatılabilir. Dijital avometrede ölçüm değerleri LCD ya da OLED bir ekranda görüntülenir. Burada, rakamların göstergesi, dijital avometrenin çözünürlüğünün bir ölçüsüdür. Rakamlar ne kadar yüksek olursa ölçüm değerlerinin çözünürlüğü de o kadar yüksek olur. Genelde avometrenin 3 basamaklı ya da 4 basamaklı bir ekranı bulunur. Bu da avometrenin ölçüm değerini görüntülemek için 3 tam basamağının olduğu anlama gelir; yani avometrenin 999’u görüntüleme imkanı vardır. Buna karşılık, ekranda yarı rakam da olabilir. Bu, her zaman ekrandaki ilk sayıdır ve genellikle sadece “1“ ya da negatif bir işarettir. 3 basamaklı ekranı bulunan bir avometre 1999 ya da -999’u görüntüleyebilir.

Ölçüm değerlerinin sayısal olarak görüntülenmesinin yanı sıra dijital avometrenin ekranında çubuk grafik de mevcuttur. Grafik, kullanıcının ölçüm aralığındaki ölçüm değerlerini tahmin etmesinde yardımcı olur.

Voltaj ve akım, direnç, kapasite vb. gibi tipik ölçüm fonksiyonlarının yanı sıra pek çok avometrenin diyot ve yarı iletkenlik testi, temassız voltaj tespiti, sıcaklık ölçümü vb. gibi fonksiyonları da bulunur. Bu özellikler, avometreyi endüstride ve zanaatta evrensel bir cihaz haline getirir.

Avometrelerde genellikle RMS ya da TRMS (True RMS) özellikleri bulunabilir. Bu, sinüzoidal olmayan bir AC sinyalin uygun şekilde ölçülüp ekranda görüntülendiği anlamına gelir. Burada, avometrelerin farklı frekans spektrumlarında çalıştığına dikkat edilmelidir. Akım ve voltajın TRMS ölçümleri için ortak bant genişlikleri 10 kHz ya da 100 kHz’dir.

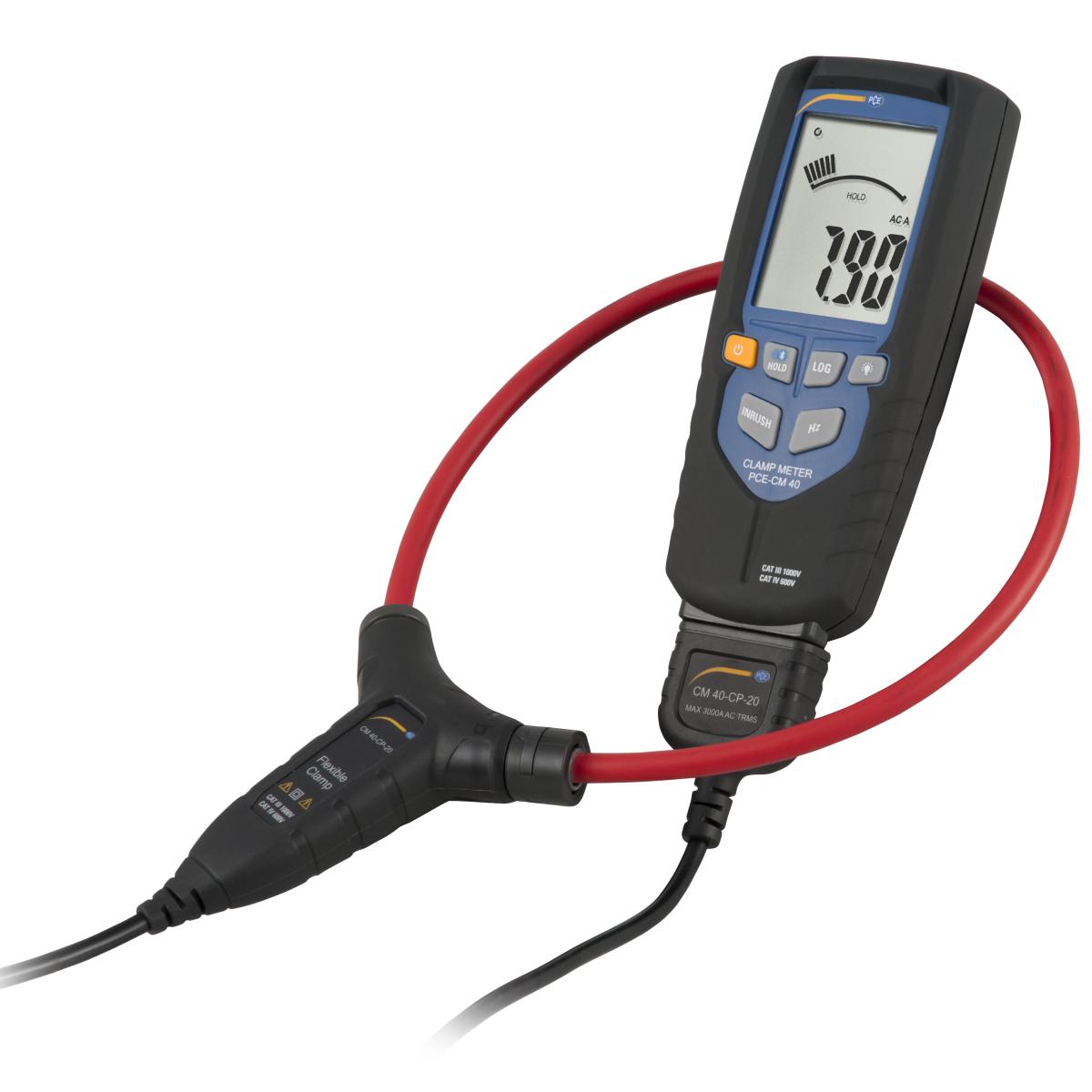

Yaygın olan avometrelerin akım ölçüm aralığı 10 A’dır. Daha yüksek AC ya da DC akımlarını ölçmek için harici bir akım probunun kullanılması gerekir. Bu akım transformatörleri, dolaylı olarak birkaç bin ampere kadar ölçüm yapabilir. Bir çıkış sinyali olarak bu transformatörler voltaj sinyali sağlar ve A başına mV olabilir. Böylelikle, akım ölçüm fonksiyonu ile iletkende akan akımı belirlemek nispeten kolay olabilir.

Avometre, farklı ölçüm türlerini ve aralıklarını tek bir cihazda birleştiren ölçüm cihazıdır. Pek çok uygulamada voltaj ya da akım ölçüm cihazı olarak kullanılır. AC ve DC değişkenleri için bu iki temel ölçüm fonksiyonunun yanı sıra modern avometrelerle direnç, kapasitör, diyot ve bobinlerin hassas ölçümü mümkündür.

Dijital avometrelerin avantajları nispeten basit bir mekanik yapı ve cihazı nispeten ucuz hale getiren seri üretilen elektronik bileşenlerdir. Modern LCD ekranların gelişimi, avometrelerin kullanımının iyileştirilmesini sağlamıştır. Böylece, belirlenen ölçüm değişkenlerine ve seçilen ölçüm aralığına bağlı olarak Sl birimi ve ölçüm değeri sayı olarak ve bir çubuk grafikte görüntülenir. Ayrıca, avometrenin aşırı yük ve ters polariteye karşı koruma devreleri bulunur. Hiçbir hareketli parça zarar görmeyeceği için darbe ve şoklar avometreyi fazla etkilemez. Bazı avometreler voltaj aralığını otomatik olarak seçebilir. Dijital avometreler, pil, güç adaptörü ya da güneş pili ile çalışır.

Dijital avometrede sinyal analogtan dijitale dönüştürücü ile elektronik olarak ölçülür ve ölçüm değeri sayısal bir değer olarak görüntülenir. Genellikle ölçüm aralıkları 200 mV – 1000 V ve 20 μA – 20 A arasındadır. Voltaj ölçümünde 10 MO standardı ile 1 – 20 MO arasında epey yüksek iç direnç gösterirler. Ölçüm aralığına bağlı olarak göreceli hata sınırı %1’den azdır. Daha kaliteli bir avometrede DC voltaj aralılarında bu değer %0.2’den azdır. Değiştirilebilir şönt dirençlerinde, akım ölçümü voltaj ölçümü ile gerçekleştirilir. Direnç de değiştirilebilir sabit akım kaynağındaki voltaj ile ölçülür.

Bazı avometrelerde frekans, kapasite, endüktans, transistör ve diyot özellikleri gibi ek ölçüm seçenekleri mevcuttur. Avometreler, dahili sensörleri sayesinde ses, ışık yoğunluğu, nem ve sıcaklık ölçümleri de gerçekleştirebilir. Uygulama imkanı, voltaj çıkışına sahip harici sensörler ile arttırılabilir. Nem, ses, ışık ya da sıcaklık ölçümü için hız, basınç, hava hızı ve akım için (bir dönüştürücü kelepçesi ile) daha fazla ölçüm imkanı söz konusudur.

Avometreler çeşitli şekil ve türlerde sunulur. Taşınabilir cihazlar, çoğunlukla üst kısımda bir ekranın, orta kısımda çok fonksiyonlu bir döner anahtarın ve alt kısımda da test hattı jaklarının olduğu klasik formda sunulur. Bu tür avometreler, genellikle bakım personeli tarafından kullanılır.

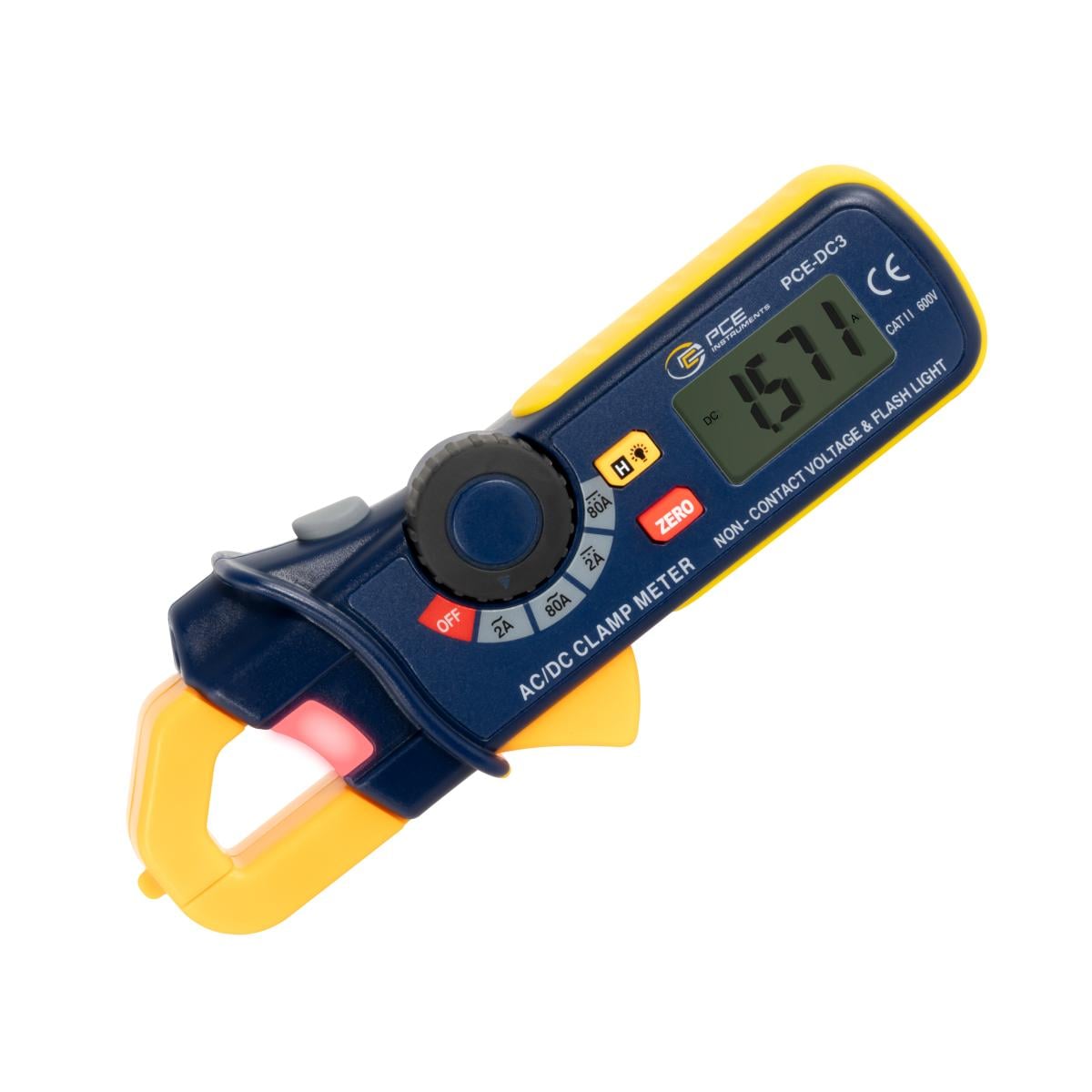

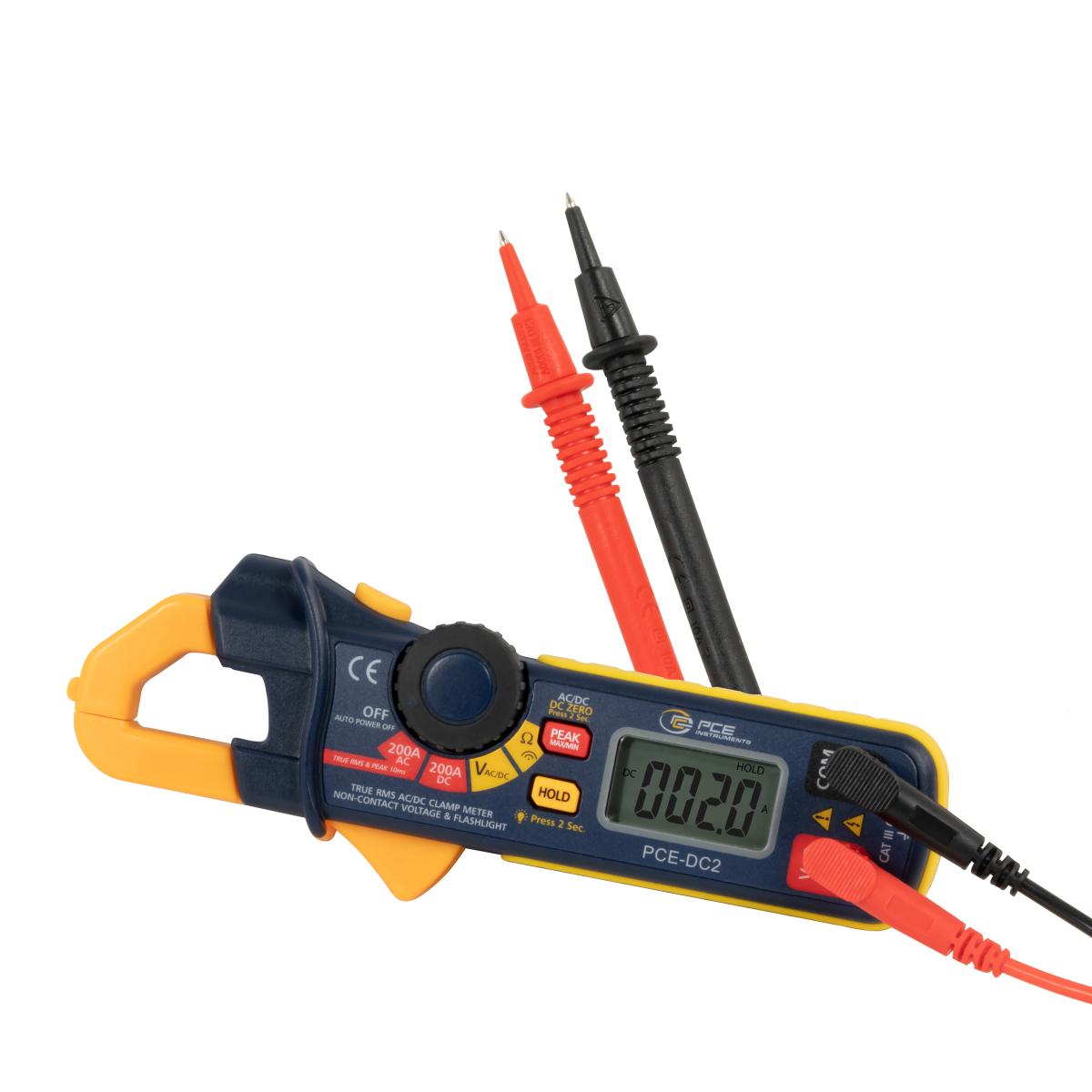

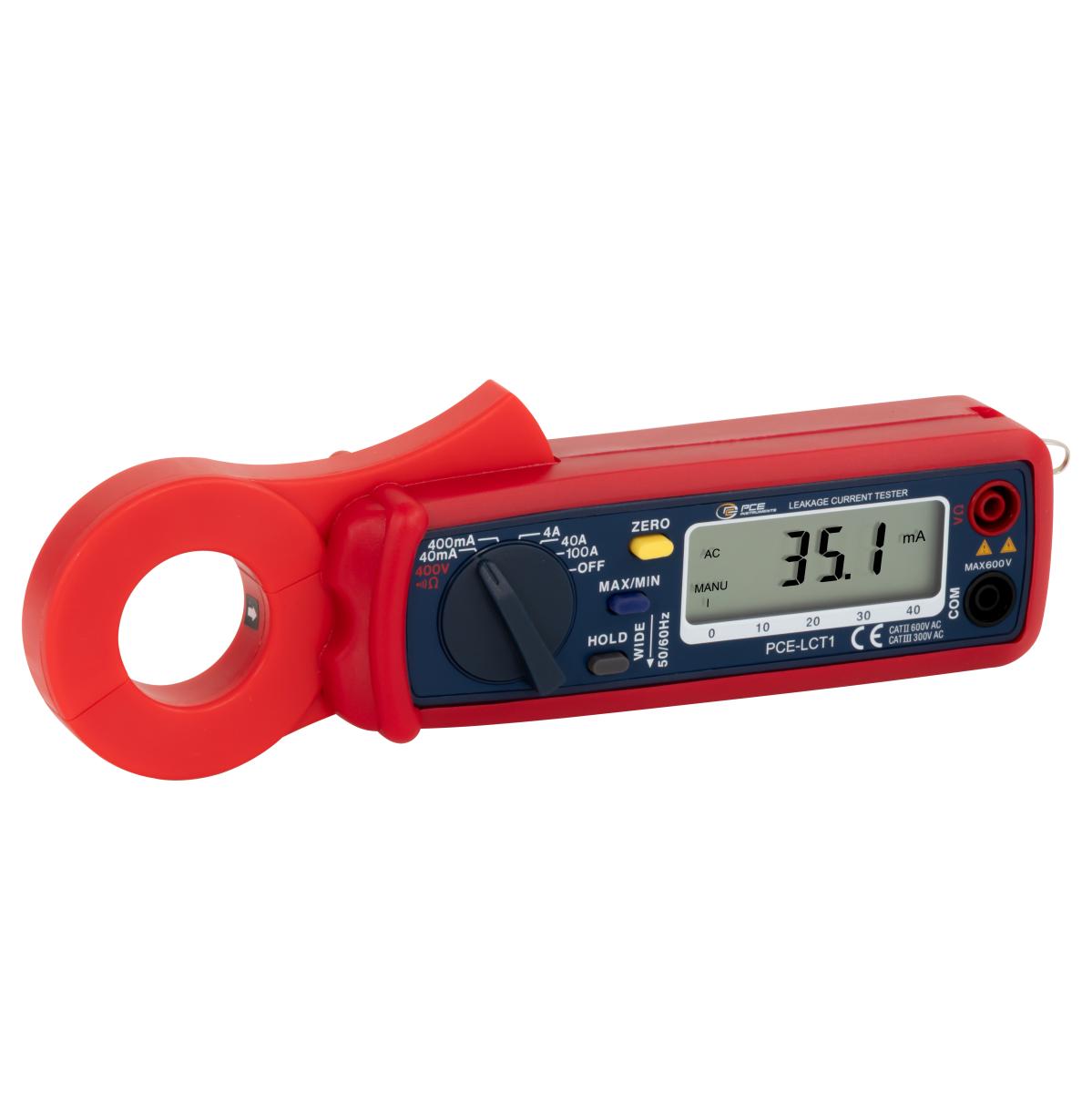

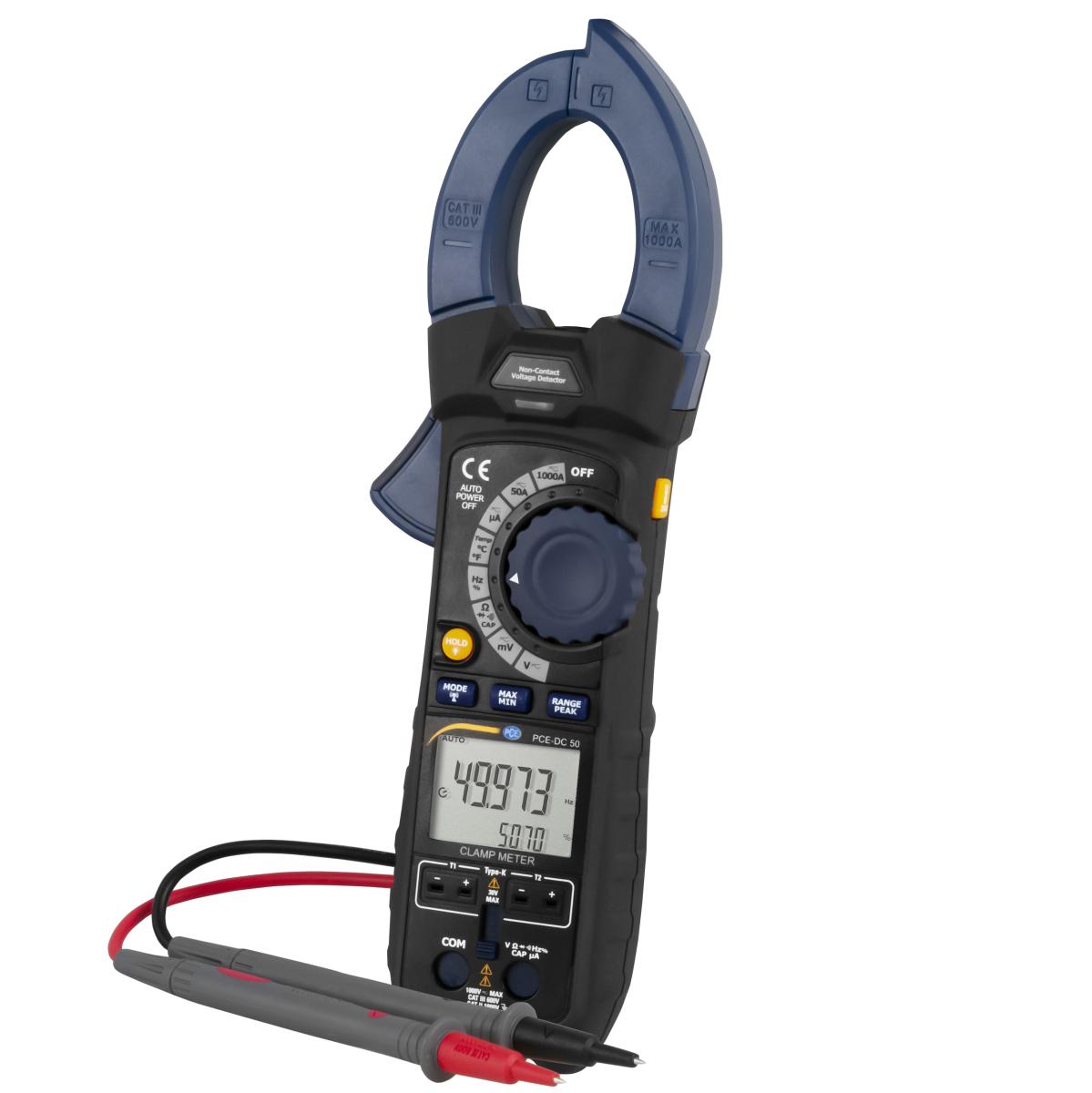

Masaüstü ya da laboratuvar avometreleri sabit çalışma yerlerinde kullanılır. Genellikle daha büyük ekrana sahip olan bu avometrelerin güç kaynağı 230 V AC’dir. Kalem tipi avometre ya da avometre fonksiyonlu voltaj test cihazı, küçük ölçüm görevlerini yerine getiren ustalar tarafından kullanılır. Diğer kategorilerde ampermetre pensleri ya da avometre fonksiyonlu osiloskoplar bulunur. Çoğu cihazda ölçüm aralığı seçimi otomatik olarak ayarlanır ya da manuel olarak seçilir.
