Yüzey Ölçüm Cihazı PCE-RT 2000BT
Mikro USB arayüzü / Konumlandırma mekanizması / Çeşitli ölçüm parametreleri / Bluetooth
aracılığıyla uygulama bağlantısı / Opsiyonel Bluetooth yazıcı / 20 ölçüm işlemi için veri depolama

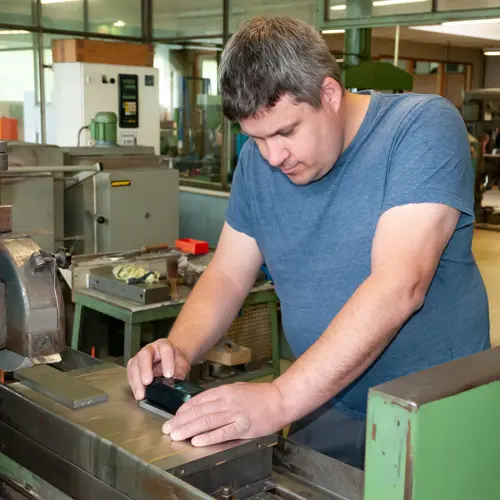

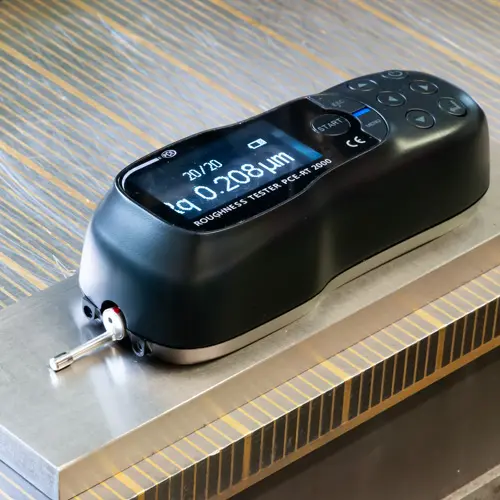

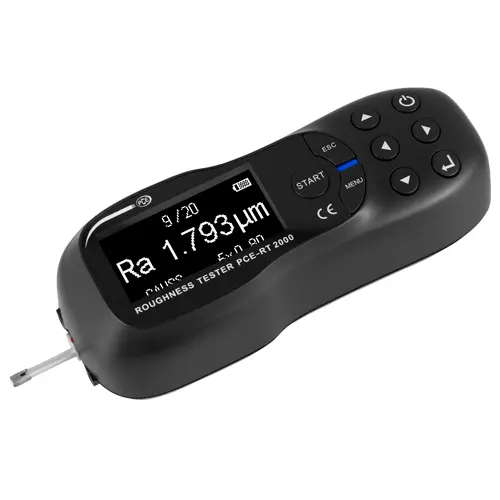

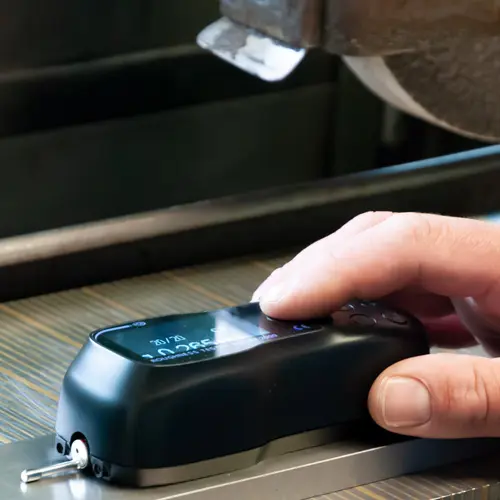

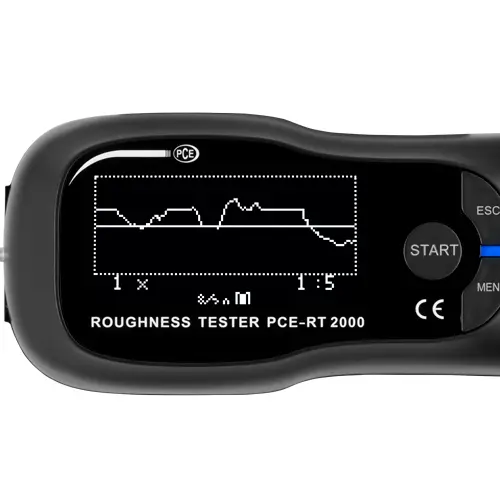

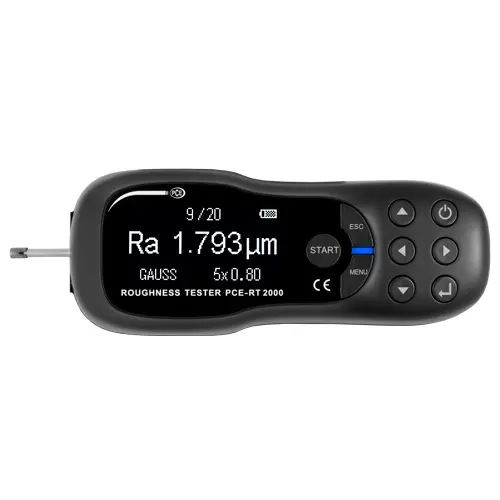

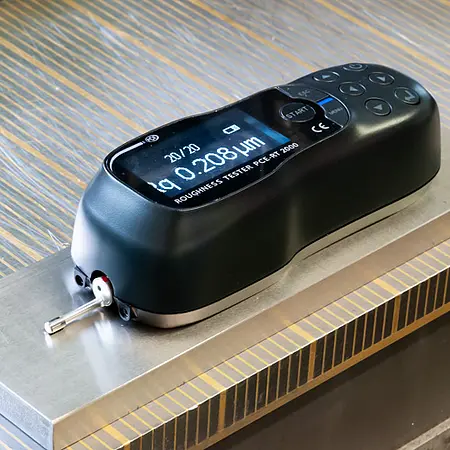

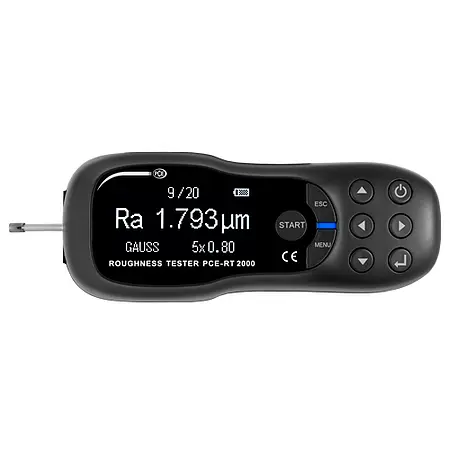

Yüzey ölçüm cihazı PCE-RT 2000BT ile çeşitli yüzeylerin pürüzlülüğü hızlı ve hassas bir şekilde ölçülebilir. Yüzey ölçüm cihazı, ölçüm gerçekleştirmek için test edilecek yüzeye yerleştirilir. Konumlandırma mekanizması ile yüzey ölçüm cihazı çeşitli yüzeylere hizalanabilir. Yüzey ölçüm cihazı ile bir tuşa basılarak ölçüm gerçekleştirilebilir. Ölçüm değerleri, ölçüm işleminin ardından yüzey ölçüm cihazının ekranında görüntülenir. Bunun haricinde, yüzeyin ilerleme grafiği de ekranda görüntülenir.

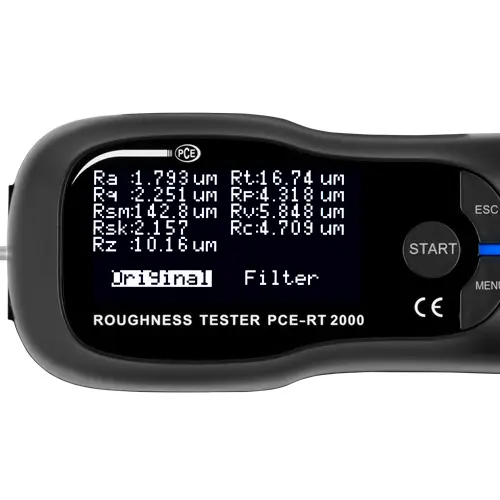

Yüzey pürüzlülüğü ölçümünde yüzeyin pürüzlülüğüne ilişkin bilgi veren maksimum pürüzlülük derinliği ve ortalama pürüzlülük derinliği gibi pek çok ölçüm parametresi vardır. Bu parametreler, ölçüm gerçekleştirildikten sonra yüzey ölçüm cihazının hafızasında görüntülenebilir.

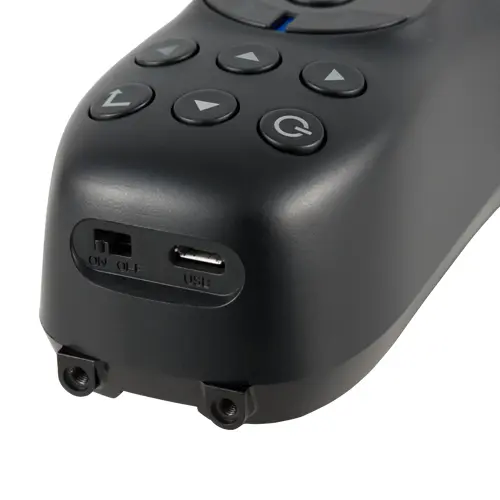

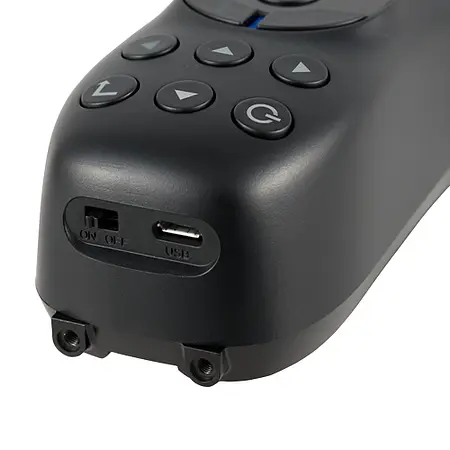

Her bir pürüzlülük ölçümünden sonra elde edilen ölçüm değerleri yüzey ölçüm cihazında kaydedilir. Yüzey ölçüm cihazı, 20 ölçüm işlemini kaydedebilir. Yüzey ölçüm cihazı, elde edilen ölçüm değerlerinin işlenmesi ya da analiz edilmesi için mikro USB arayüzü aracılığıyla bilgisayara bağlanabilir. Sitemiz içerisinde yer alan yazılım indirme kısmında bulunan ücretsiz yazılım ile ölçüm değerleri okunabilir, analiz edilebilir ve daha fazla işlenebilir.
Yüzey ölçüm cihazında Android bir cihaz ile doğrudan bağlantı sağlamak için kullanılabilen Bluetooth arayüzü bulunur. Yüzey ölçüm cihazının Bluetooth arayüzüne sahip olmasının birkaç avantajı vardır. Bu avantajlardan biri, kaydedilen verilerin doğrudan Android cihazda görüntülenip analiz edilebilmesidir. Söz konusu bir diğer avantaj da yüzey ölçüm cihazı ile elde edilen ölçüm değerlerinin dışarı aktarılabilmesi ve mobil bir cihaza iletilebilmesidir. Bir diğer avantaj, yüzey ölçüm cihazının bağlanan mobil cihaz aracılığıyla kontrol edilebilmesidir. Bu da ölçüm parametrelerinin doğrudan yüzey ölçüm cihazında ayarlanabileceği anlamına gelir. Başka bir avantaj da Bluetooth arayüzü aracılığıyla ölçüm işleminin başlatılabilmesidir. Böylece, yüzey ölçüm cihazı tuş ile açılmadığı için titreşim oluşmaz ve daha hassas ve güvenilir ölçüm sonuçları elde edilebilir.
Ölçüm Parametresi | Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc | |
Ölçüm Aralığı | Ra, Rq, Rc: 0.005 µm ... 16 µm Rz, Rt, Rp, Rv: 0.02 µm ... 200 µm Rsm: 5 µm … 1000 µm Rsk: -1 … 1 | |
Sensör Yarıçapı | 5 µm | |

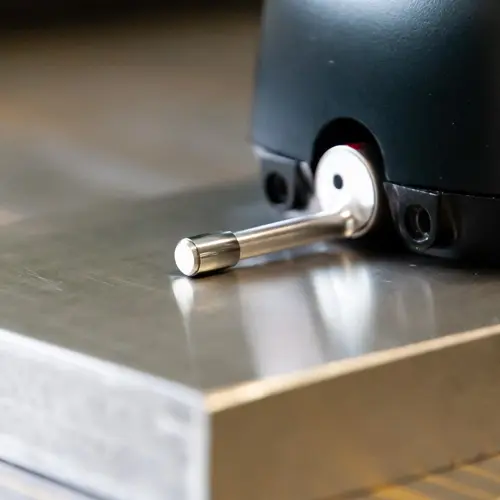

Sensör Malzemesi | Elmas, 90° açılı | |
Statik Ölçüm İçin Önerilen Maksimum Kuvvet | 4 mN (0.4 gf) | |
Ölçüm Prensibi | Endüktif | |
Uzunlamasına Kılavuz Çubuğu Yarıçapı | 45 mm | |
Standart | ANSIB46.1 / ASMEB46.1 (DIN EN ISO 4287) | |
Maksimum Tarama Yolu | 15 mm | |
Kesme Uzunluğu (Cut-Off) | 0.25 mm cut-off dalga boyunda: 0.135 mm/s 0.8 mm cut-off dalga boyunda: 0.5 mm/s 2.5 mm cut-off dalga boyunda: 1 mm/s Geri çekilme hızı: 1 mm/s | |
Hassasiyet | <±10% | |
Tekrarlanabilirlik | <6% | |
Ekran | OLED | |
Ölçüm Birimleri | μm / μinch (değiştirilebilir) | |
Arayüz | Mikro USB / Bluetooth | |
Güç Kaynağı | Şarj edilebilir lityum iyon pil |
