Sip.no.: PCE-RT 2000

Yüzey Ölçüm Cihazı PCE-RT 2000

70.851,00 TL
85.021,20 TL
:
4250348717528
PCE-RT 2000
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

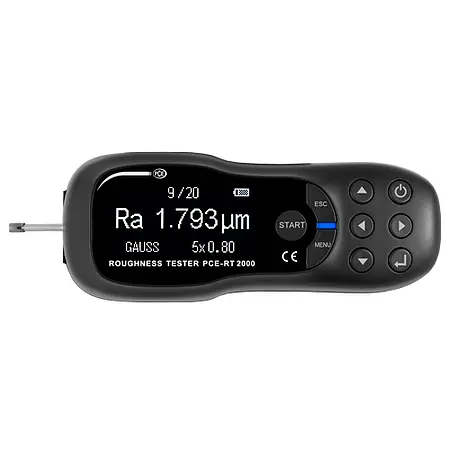

Yüzey Ölçüm Cihazı PCE-RT 2000
Taşınabilir / Hızlı pürüzlülük tespiti / Büyük OLED ekran / Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc ölçümü / Sayısal ve grafik gösterim

Yüzey ölçüm cihazı PCE-RT 2000, yüzey pürüzlülüğünün hassas ölçümü için kullanılır. Yüzey ölçüm cihazı, tüm yüzeylerde kullanılabilir. Pürüzlülük, yüzey ölçüm cihazında bulunan piezo sensör aracılığıyla kaydedilir. Yüzey ölçüm cihazı, Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc aralığında ölçüm yaptığından kalite kontrolünde evrensel olarak kullanılabilen bir ölçüm cihazıdır.

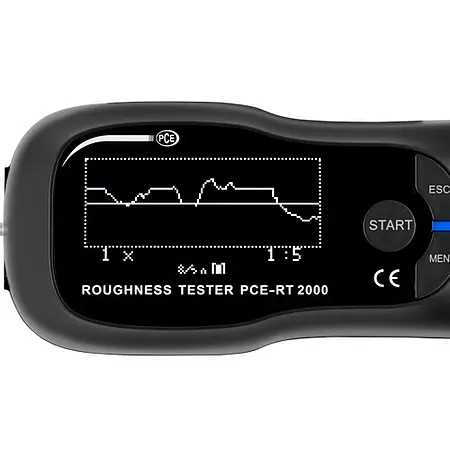

Yüzey ölçüm cihazı, ölçüm gerçekleştirmek için yüzeye yerleştirilir. Ölçüm işlemi sırasında, yüzey üzerinde bir sensör çekilir ve ölçüm değerleri, yüzey ölçüm cihazının büyük OLED ekranında görüntülenir. Ölçüm değerlerinin sayısal gösterimine ek olarak ölçüm profili grafiksel olarak görselleştirilebilir. Yüzey ölçüm cihazı, şarj edilebilir pil ile çalışır. Yüzey ölçüm cihazı için mevcut şarj aleti teslimat içeriğine dahildir. Yüzey ölçüm cihazında pil koruması için otomatik kapanma fonksiyonu bulunur.

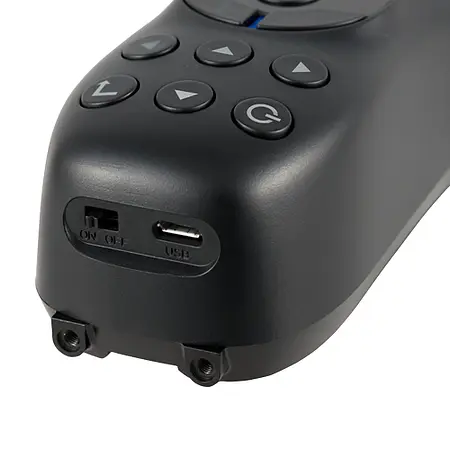

Yüzey ölçüm cihazında mikro USB kablosu bulunur. Bu bağlantı aracılığıyla yüzey ölçüm cihazı şarj edilebilir. Ölçüm verileri, yüzey ölçüm cihazından yazılıma aktarılabilir. Böylece, ölçümün tam bir dokümantasyonu oluşturulabilir.

Rz = ortalama pürüzlülük derinliği
Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük tek pürüzlülüğünün aritmetik ortalamasıdır.

Ra = aritmetik ortalama pürüzlülüğü
Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır. Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden daha küçüktür.

Rt = maksimum pürüzlülük derinliği
Maksimum pürüzlülük derinliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası arasındaki mesafedir.

Rq = ortalama pürüzlülüğün karekökü
Rq, her bir ölçüm mesafesi I içindeki tüm ordinat değerlerinin ortalama kareköküdür. Rq, RMS (Ortalama Karekökü) tanımına karşılık gelir.




Özellikler

- OLED ekran
- Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc ölçümü

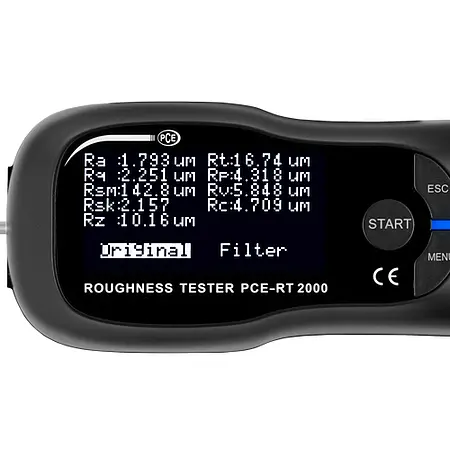

- Ölçüm değerlerinin sayısal ve grafik olarak gösterimi
- Mikro USB arayüzü
- 3 farklı cut off uzunluğu
- Bilgisayar yazılımı
- İstatistik fonksiyonu
- Pil ile çalışır

Teknik Bilgiler

Ölçüm ParametresiRa, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
Ölçüm Aralığı



Ra, Rq, Rc: 0.005 µm ... 16 µm
Rz, Rt, Rp, Rv: 0.02 µm ... 200 µm
Rsm: 5 µm … 1000 µm
Rsk: -1 … 1
Sensör Yarıçapı5 µm
Sensör MalzemesiElmas, 90° açılı
Statik Ölçüm İçin Önerilen Maksimum Kuvvet4 mN (0.4 gf)
Ölçüm PrensibiEndüktif
Uzunlamasına Kılavuz Çubuğu Yarıçapı45 mm
StandartANSIB46.1 / ASMEB46.1 (DIN EN ISO 4287)
Maksimum Tarama Yolu15 mm
Kesme Uzunluğu (Cut-Off)



0.25 mm cut-off dalga boyunda: 0.135 mm/s
0.8 mm cut-off dalga boyunda: 0.5 mm/s
2.5 mm cut-off dalga boyunda: 1 mm/s
Geri çekilme hızı: 1 mm/s
Hassasiyet<±10%
Tekrarlanabilirlik<6%
EkranOLED
Ölçüm Birimleriμm / μinch (değiştirilebilir)
ArayüzMikro USB
Güç KaynağıŞarj edilebilir lityum iyon pil

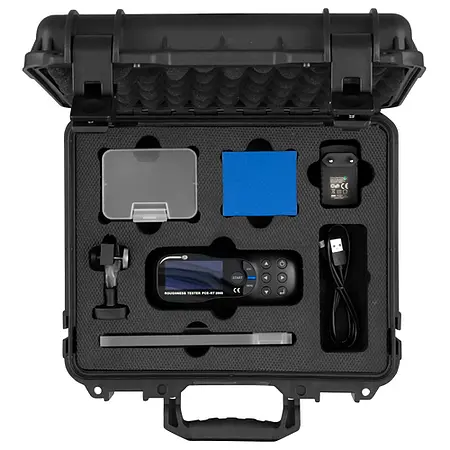

Teslimat İçeriği

1 x Yüzey Ölçüm Cihazı PCE-RT 2000,
1 x Mikro Sensör,
1 x Koruyucu Kapak (sensör için),
1 x Sabitleme Mekanizması,
1 x Yazılım,
1 x Kalibrasyon Plakası,
1 x Pürüzlülük Standardı,
1 x USB Kablosu,
1 x Şarj Adaptörü,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
