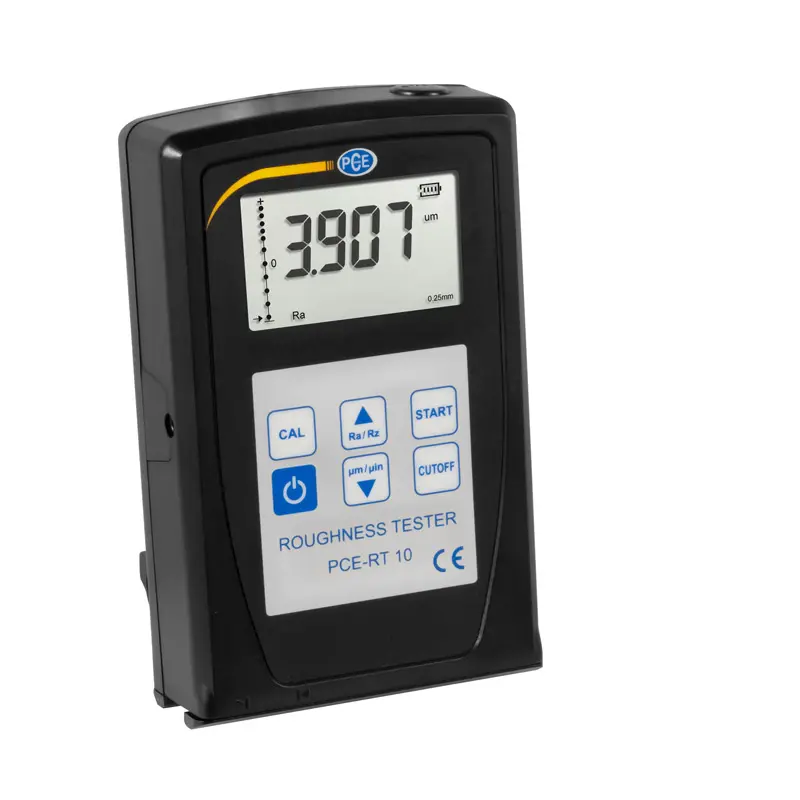

Yüzey Ölçüm Cihazı PCE-RT 10
Yüzey pürüzlülüğü ölçümü / Ra ve Rz ölçüm parametresi / Arka aydınlatmalı LCD ekran /
Elmas sensör / RS232C arayüzü
Yüzey ölçüm cihazı PCE-RT 10, küçük, hafif ve kullanımı kolay bir ölçüm cihazıdır. Yüzey ölçüm cihazı, entegre elmas sensörü ile ortalama Ra pürüzlülüğünü ve ortalama Rz pürüzlülüğünü ölçer. Bunun için yüzey ölçüm cihazı ölçülecek yüzeye yerleştirilir ve entegre elmas sensörü yüzeyi taramak için eşit şekilde hareket eder. Ölçüm değerleri, indüksiyon ile ölçüm sırasında sensörün yer değiştirmesi ile belirlenir.
Ölçüm sonuçları, yüzey ölçüm cihazının büyük LCD ekranında görüntülenir. Yüzey ölçüm cihazı, entegre RS232C arayüzü sayesinde bilgisayara bağlanabilir. Yazılıma uygun arayüz kablosu aksesuar olarak mevcuttur. Yüzey ölçüm cihazı, ISO, DIN, ANSI ve JIS standartlarının yüzey ölçüm gereksinimlerini karşılar.
| Standart | GB/T6062, ISO4287, DIN4768, JIS B, ANSI46.1 | |
| Ekran | LCD | |
| Ölçüm Parametresi | Ra, Rz | |
| Ölçüm Aralığı | Ra: 0.05 ~ 10.00 µm Rz: 0.1 ~ 50.0 µm | |
| Hassasiyet | ± %15 | |
| Tekrarlanabilirlik | %10 | |
| Çözünürlük | 0.001 / 0.01 / 0.1 | |
| Sensör | ||
| Sensör Yarıçapı | 10 µm | |
| Sensör Malzemesi | Elmas | |
| Sensör Ölçüm Kuvveti | 16 mN (1.6 gf) | |
| Sensör Açısı | 90° | |
| Kılavuz Başlığının Dikey Yarıçapı | 48 mm | |
| Maksimum Hareket Uzunluğu | 12.5 mm / 0.5 inç | |
| Cutoff Uzunluğu (I) | 0.25 mm, 0.8 mm, 2.5 mm | |
| Ölçüm Hızı | ||
| Örnekleme | Hareket uzunluğu = 0.25 mm, Vt = 0.135 mm/s | |
| Örnekleme | Hareket uzunluğu = 0.8 mm, Vt = 0.5 mm/s | |
| Örnekleme | Hareket uzunluğu = 2.5 mm, Vt = 1 mm/s | |
| Geri Çekilme Hızı | Vt = 1 mm/s | |
| Değerlendirme Uzunluğu | 1 ~ 2L Opsiyonel | |
| Çevre Koşulları | Sıcaklık: 0 ~ 50 °C bağıl nem: <80% n.o | |
| Güç Kaynağı | 4 x 1.5 V AA (UM-3) pil | |
| Boyut | 128 x 80 x 30 mm | |
| Ağırlık | 280 g | |
