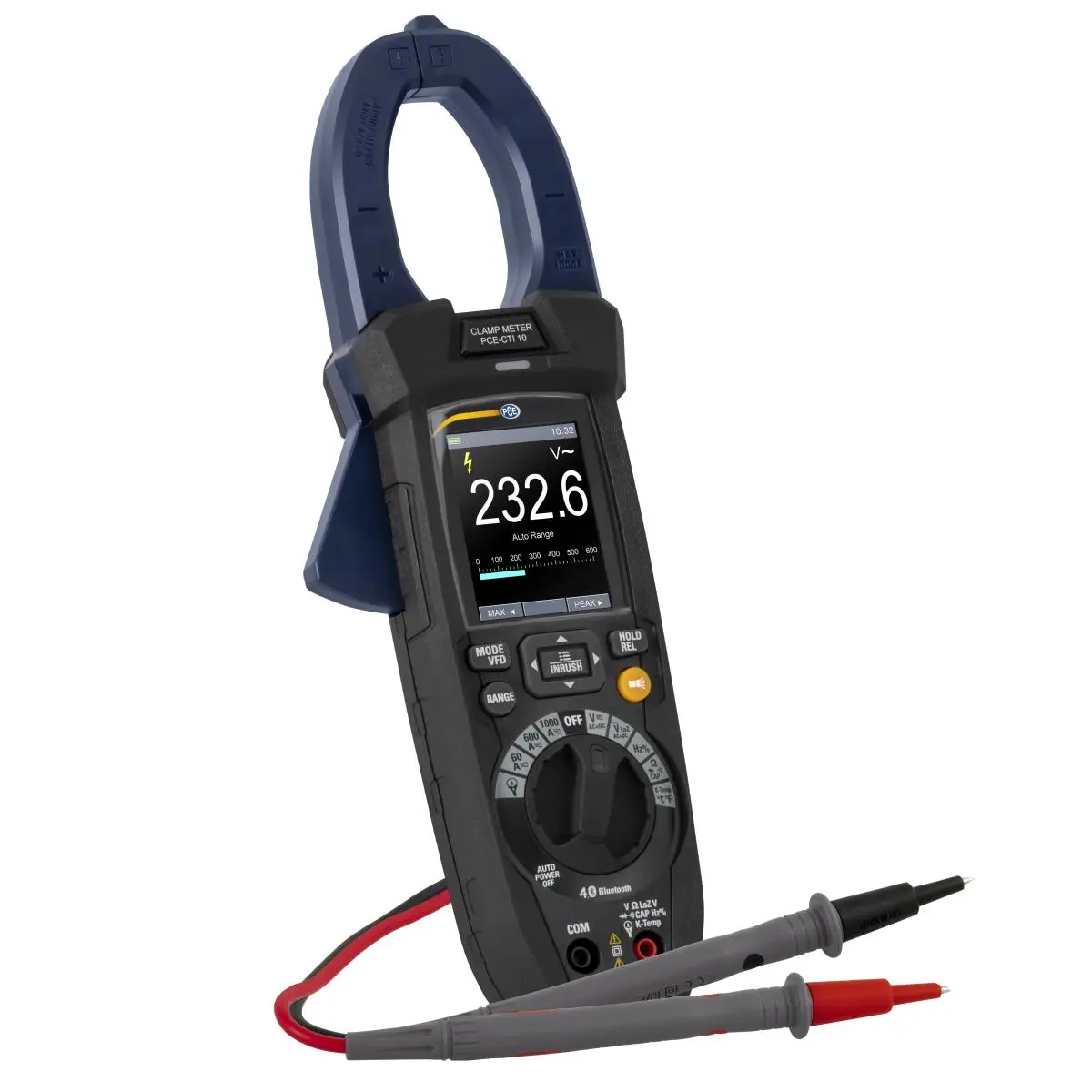

Voltmetre PCE-CTI 10
Bluetooth 4.0 arayüzü / 0 … 1500 V AC/DC ölçüm aralığı / 3000 A AC’ye kadar ölçümler için ek
esnek akım pensi ile genişletilebilir / Ani akım ölçümü / VFD fonksiyonu /
Opsiyonel ISO kalibrasyon sertifikası
Voltmetre PCE-CTI 10, 1500 V AC/DC’ye kadar olan voltajların ve 1000 A AC/DC’ye kadar olan akımların ölçülmesi için ideal bir ölçüm cihazıdır. Voltmetre ile gerçekleştirilen akım ölçümü endüktiftir ve bunun için pens ampermetreye bir besleme hattı yerleştirilir. Böylece, kullanım sırasında akım ölçülebilir. Voltmetre, fotovoltaik sistemlerdeki bakım çalışmaları için kullanılabilir. Fotovoltaik sistemler, birbirine seri olarak bağlanan birçok farklı güneş pilinden oluşur. Voltmetre ile olası hataları sınırlamak için her bir sıranın akımı tek ölçülebilir.
Normal voltaj ve akım ölçümünün yanı sıra Voltmetre ile ani akım ölçümü de yapılabilir. Ani akımlar, kısa anlarda özellikle yüksek olan akımlardır ve havalandırma sistemleri için motorlar çalıştırıldığında ya da stadyum aydınlatması açıldığında meydana gelir. Voltmetre ile yapılan bu ölçüm, besleme hattının ve sigortaların boyutlandırılması için önemlidir. Frekans dönüştürücüler, birincil taraftaki voltajı ikincil tarafta değiştirilmiş frekans ve genlikle verir. Pens ampermetrenin VFD ölçüm fonksiyonu ile 45 Hz … 1 kHz frekansa kadar ölçüm gerçekleştirilebilir.
Pens ampermetrenin Bluetooth 4.0 arayüzü bulunur ve bu arayüz ile Android ve iOS cihazlardan pens ampermetreye bağlantı gerçekleştirilebilir. Ücretsiz “Meterbox Pro” uygulaması ile ölçüm değerleri görüntülenebilir ve sonraki analizler için kaydedilebilir.
Veri kaydedici fonksiyonu ile ayarlanan herhangi bir aralıkta tüm ölçüm değerleri kaydedilebilir. Ölçüm gerçekleştirildikten sonra ölçüm değerleri grafiksel olarak görüntülenebilir. Bunun yanında, her bir ölçüm noktası okunabilir. Pens ampermetrenin depolama kapasitesi 16 gruptur ve toplam depolama kapasitesi 100.000 ölçüm değeridir. Ölçüm değerleri, tarih ve saat ile birlikte kaydedilir.
Voltmetre, opsiyonel akım pensi ile genişletilebilir. Bu akım pensi esnektir ve bu nedenle ölçüm görevine uyarlanabilir. Genişletilmiş akım pensi ile 3000 A AC’ye kadar olan akım ölçümleri yapılabilir. Esnek akım pensi, voltaj girişi ile pens ampermetreye bağlanır ve voltaj değerini kullanılabilir akım değerine çevirerek ekranda görüntüler.
Voltmetre PCE-CTI 10, pek çok farklı fonksiyonu ve yüksek ölçüm aralığı ile fotovoltaik sistemlerin, hidroelektrik santrallerinin, rüzgâr enerji santrallerinin kontrolünde ya da taşınamayan elektrikli makinelerin kurulumunda kullanılabilir. Voltmetre için opsiyonel ISO kalibrasyon sertifikası mevcuttur.
| Doğru Voltaj (DC) | |
| Ölçüm aralığı | -600 ... +600 mV |
| Çözünürlük | 0,1 mV |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 8 Dijit) |
| Aşırı yük | 1500 V DC / 1000 V AC |
| Doğru Voltaj (DC) | |
| Ölçüm aralığı | -6 ... +6 V |
| Çözünürlük | 0,001 V |
| Hassasiyet | ±(ölçüm değerinin %0,5'i + 5 Dijit) |
| Doğru Voltaj (DC) | |
| Ölçüm aralığı | -60 ... +60 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | ±(ölçüm değerinin %0,5'i + 5 Dijit) |
| Doğru Voltaj (DC) | |
| Ölçüm aralığı | -600 ... +600 V |
| Çözünürlük | 0,1 V |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 5 Dijit) |
| Doğru Voltaj (DC) | |
| Ölçüm aralığı | -1500 ... +1500 V |
| Çözünürlük | 1 V |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 5 Dijit) |
| Doğru Akım (DC) | |
| Ölçüm aralığı | -60 ... +60 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ±(ölçüm değerinin %3,0'ı + 8 Dijit) |
| Doğru Akım (DC) | |
| Ölçüm aralığı | -600 ... +600 A |
| Çözünürlük | 0,1 A |
| Hassasiyet | ±(ölçüm değerinin %3,0'ı + 8 Dijit) |
| Doğru Akım (DC) | |
| Ölçüm aralığı | -1000 ... +1000 A |
| Çözünürlük | 1 A |
| Hassasiyet | ±(ölçüm değerinin %3,0'ı + 8 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 60 nF |
| Çözünürlük | 0,01 nF |
| Hassasiyet | ±(ölçüm değerinin %3,0 + 20 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 600 nF |
| Çözünürlük | 0,1 nF |
| Hassasiyet | ±(ölçüm değerinin %3,0'ı + 8 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 6 µF |
| Çözünürlük | 0,001 µF |
| Hassasiyet | ±(ölçüm değerinin %3,0 + 8 Dijit |
| Kapasite | |
| Ölçüm aralığı | 0 ... 60 µF |
| Çözünürlük | 0,01 µF |
| Hassasiyet | ±(ölçüm değerinin %3,0'ı + 8 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 600 µF |
| Çözünürlük | 0,1 µF |
| Hassasiyet | ±(ölçüm değerinin %3,0'ı + 8 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 6000 µF |
| Çözünürlük | 1 µF |
| Hassasiyet | ±(ölçüm değerinin %3,5'i + 20 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 60 mF |
| Çözünürlük | 0,01 mF |
| Hassasiyet | Sadece referans amaçlı |
| Kapasite | |
| Ölçüm aralığı | 0 ... 600 mF |
| Çözünürlük | 0,1 mF |
| Hassasiyet | Sadece referans amaçlı |
| Alternatif Akım AC | |
| Ölçüm aralığı | 0 ... 60 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i + 5 Dijit) |
| Aşırı yük | 1000 A AC |
| Frekans aralığı | 50 ... 60 Hz |
| Alternatif Akım AC | |
| Ölçüm aralığı | 0 ... 600 A |
| Çözünürlük | 0,1 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i + 5 Dijit) |
| Frekans aralığı | 50 ... 60 Hz |
| Alternatif Akım AC | |
| Ölçüm aralığı | 0 ... 1000 A |
| Çözünürlük | 1 A |
| Hassasiyet | ±(ölçüm değerinin %2,5'i + 5 Dijit) |
| Frekans aralığı | 50 ... 60 Hz |
| Direnç | |
| Ölçüm aralığı | 0 ... 600 Ω |
| Çözünürlük | 0,1 Ω |
| Hassasiyet | ±(ölçüm değerinin %1,0'ı + 10 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 6 kΩ |
| Çözünürlük | 0,001 kΩ |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 60 kΩ |
| Çözünürlük | 0,01 kΩ |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 600 kΩ |
| Çözünürlük | 0,1 kΩ |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 6 MΩ |
| Çözünürlük | 0,001 MΩ |
| Hassasiyet | ±(ölçüm değerinin %0,8'i + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 60 MΩ |
| Çözünürlük | 0,01 MΩ |
| Hassasiyet | ±(ölçüm değerinin %2,5'i + 10 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 60 Hz |
| Çözünürlük | 0,01 Hz |
| Hassasiyet | ±(ölçüm değerinin %0,2'si + 5 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 600 Hz |
| Çözünürlük | 0,1 Hz |
| Hassasiyet | ±(ölçüm değerinin %0,2'si + 5 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 6 kHz |
| Çözünürlük | 0,001 kHz |
| Hassasiyet | ±(ölçüm değerinin %0,2'si + 5 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 60 kHz |
| Çözünürlük | 0,01 kHz |
| Hassasiyet | ±(ölçüm değerinin %0,2'si + 5 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 600 kHz |
| Çözünürlük | 0,1 kHz |
| Hassasiyet | ±(ölçüm değerinin %0,2'si + 5 Dijit) |
| Frekans | |
| Ölçüm aralığı | 0 ... 6 MHz |
| Çözünürlük | 0,001 MHz |
| Hassasiyet | ±(ölçüm değerinin %0,2'si + 5 Dijit) |
| Sıcaklık | |
| Ölçüm aralığı | -40 ... +600 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±(ölçüm değerinin %1,5'i + 3 °C) |
| Sıcaklık | |
| Ölçüm aralığı | 600 ... 1000 °C |
| Çözünürlük | 1 °C |
| Hassasiyet | ±(ölçüm değerinin %1,5'i + 3 °C) |
| Sıcaklık | |
| Ölçüm aralığı | -40 ... +600 °F |
| Çözünürlük | 0,1 °F |
| Hassasiyet | ±(ölçüm değerinin %1,5'i + 5,4 °F) |
| Sıcaklık | |
| Ölçüm aralığı | 600 ... 1800 °F |
| Çözünürlük | 1 °F |
| Hassasiyet | ±(ölçüm değerinin %1,5'i + 5,4 °F) |
| Sıcaklık | |
| Ölçüm aralığı | 245 ... 600 K |
| Çözünürlük | 0,1 K |
| Hassasiyet | ±(%1,5 + 3K) |
| Sıcaklık | |
| Ölçüm aralığı | 600 ... 1273 K |
| Çözünürlük | 1 K |
| Hassasiyet | ±(%1,5 + 3K) |
| Genel teknik bilgiler | |
| Frekans | 45 ... 1000 Hz |
| Ekran tipi | TFT grafik ekran |
| Ekran boyutu | 2,36 İnç |
| Kayıt alanı | Dahili hafıza |
| Hafıza kapasitesi | 1600000 Değer |
| Veri arayüzü | Kablosuz |
| Maksimum kablo çapı | 45 mm |
| Güvenlik standardı | CAT IV 600 V, CAT III 1000V, CAT II 1500 V |
| Boyutlar | Pense çapı yatay 38 mm Pense çapı dikey 63 mm Pense açıklığı 45 mm |
| Diyot testi | Test akımı: <1,5 mA Maksimum voltaj: 3,3 VDC |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya), Çince |
| Koruma sınıfı (cihaz) | IP65 |
| Güç kaynağı | Birincil: 100 ... 240 V AC, 50 ... 60 Hz İkincil: 12 V DC, 2 A |
| Konektör tipi | Cihaz Europlug |
| Akü / Pil | 1 x 7,4 V dahili , Lityum polimer pil |
| Pil kapasitesi | 1200 mAh |
| Çalışma koşulları | 5 ... 40 °C , %0 ... 80 n.o. |
| Depolama koşulları | -20 ... 60 °C , %0 ... 80 n.o. |
| Boyutlar ( U x G x Y ) | 275 x 100 x 45 mm |
| Ağırlık | 437 g |
