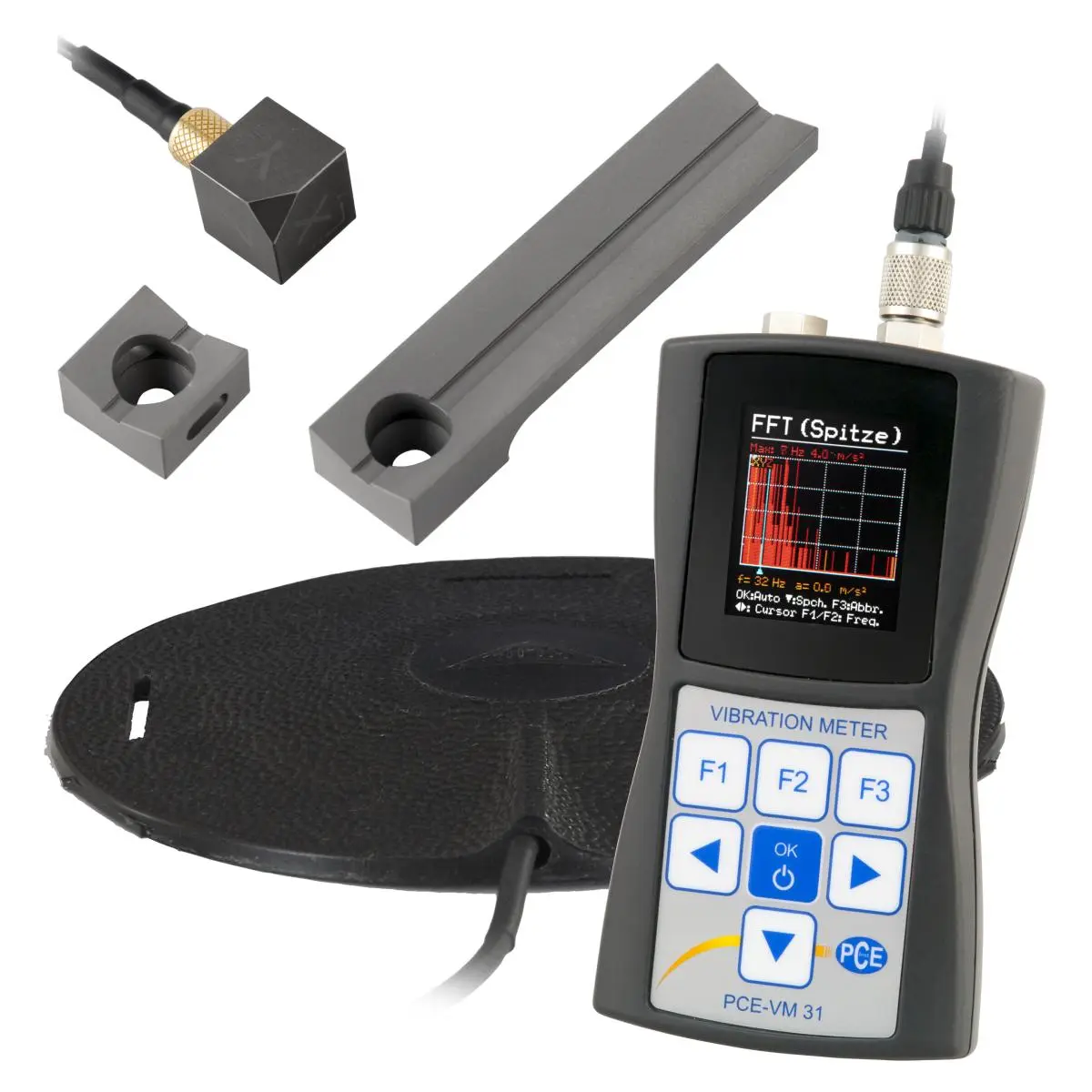

Titreşim Ölçüm Cihazı PCE-VM 31-HAWB
İşyerinde titreşim ölçümü için / Hız, ivme ve yer değiştirme ölçümü / TEDS desteği /
10000 ölçüm değeri depolama / USB arayüzü / Kolay kullanım
Titreşim ölçüm cihazı PCE-VM 31-HAWB, işyerinde insan vücudu titreşimleri ölçmek için tasarlanmıştır. Titreşim ölçüm cihazı, el-kol titreşim ölçümlerini ISO 5349’a; tüm vücut titreşim ölçümlerini ISO 2631’e göre hesaplayabilir. Bunun için cihaz el ya da kol ölçümleri için üç eksenlidir. Bunun haricinde, uygun sensörler ile makinelerdeki titreşimler de ölçülebilir. Böylelikle, hız, ivme ve yer değiştirme parametreleri belirlenebilir. SEAT ölçümleri de özel bir sensör kullanılarak gerçekleştirilebilir.
Titreşim ölçüm cihazının sensörleri bağlamak için TEDS desteği bulunan 4 düşük güçlü IEPE girişi mevcuttur. Ölçüm değerleri, aralıklı, ortalama ya da maksimum RMS’nin yanı sıra titreşim doz değeri, vektör toplamı, peak ve maksimum peak olarak görüntülenebilir. Dahili flash bellek ile 10.000 ölçüm değeri ya da 1000 FFT kaydedebilir. USB arayüzü aracılığıyla ölçüm verileri bilgisayara aktarılabilir ve Excel’de daha fazla değerlendirme yapılabilir.
| İvme | |
| Ölçüm aralığı | 0,1 ... 1100 m/s² |
| Çözünürlük | 0,01 m/s² |
| İvme | |
| Ölçüm aralığı | 0,1 ... 110 m/s² |
| Çözünürlük | 0,01 m/s² |
| Hız | |
| Ölçüm aralığı | 100 ... 10000 mm/sn |
| Çözünürlük | 0,1 mm/sn |
| Frekans aralığı | 1 kHz / 1 Hz |
| Hız | |
| Ölçüm aralığı | 10 ... 1000 mm/sn |
| Çözünürlük | 0,1 mm/sn |
| Frekans aralığı | 1 kHz / 1 Hz |
| Yer değiştirme | |
| Ölçüm aralığı | 250 ... 15000 µm |
| Çözünürlük | 1 µm |
| Frekans aralığı | 5 Hz / 250 Hz |
| Yer değiştirme | |
| Ölçüm aralığı | 25 ... 1500 µm |
| Çözünürlük | 1 µm |
| Frekans aralığı | 5 Hz / 250 Hz |
| Genel teknik bilgiler | |
| Girişler | IEPE |
| Giriş (ek bilgi) | 4 kanal, düşük güç (0,7 mA / 17 V), TEDS (IEEE 1451.4) |
| Ölçüm fonksiyonları | İnsan titreşim ölçümü (el-kol-vücut), RMS, peak, FFT frekans analizi, Peak-Peak |
| FFT | X/Y/Z, ivmenin tepe değer spektrumu, Frekans aralıkları 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz |
| Frekans ağırlıklandırması | Wb, Wc, Wd, Wh, Wj, Wk, Wm |
| Ekran tipi | OLED |
| Ekran çözünürlüğü | 128 x 160 Piksel |
| Kayıt alanı | Dahili hafıza |
| Hafıza kapasitesi | 10000 Veri kayıtları |
| Hafıza kapasitesi (ek bilgi) | FFT hafızası: 1.000 adede kadar FFT spektrumu |
| Veri arayüzü | USB 2.0 |
| FFT spektrumu (çözünürlük) | 125 çizgi sayısı |
| Hassasiyet | 0,8 ... 120 mV / (m/s²) |
| Doğrusallık | > ±%6 hata payı için 75 dB |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP20 |
| Güç kaynağı | Piller |
| Akü / Pil | 3 x 1,5 V AAA Pil , Alkali-Manganez |
| Pil kapasitesi | 1200 mAh |
| Çalışma koşulları | -20 ... 60 °C , % 0 ... 95 n.o. |
| Depolama koşulları | -20 ... 60 °C , % 0 ... 95 n.o. |
| Boyutlar ( U x G x Y ) | 125 x 65 x 27 mm |
| Ağırlık | 110 g |
