Sip.no.: PCE-VM 31-HA

Titreşim Ölçüm Cihazı PCE-VM 31-HA

128.941,00 TL
154.729,20 TL
:
4250348714428
PCE-VM 31-HA
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

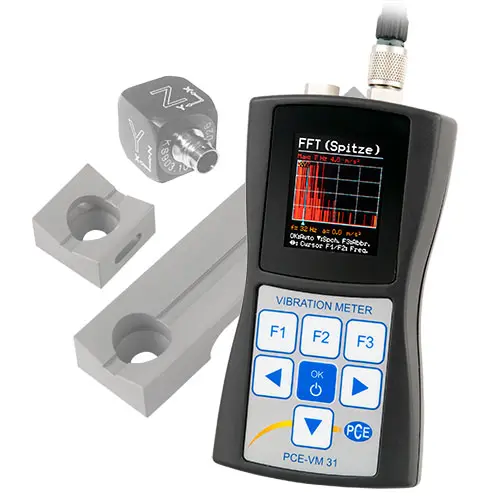

Titreşim Ölçüm Cihazı PCE-VM 31-HA
İşyerinde titreşim ölçümü için / Hız, ivme ve yer değiştirme ölçümü / TEDS desteği /
10000 ölçüm değeri depolama / USB arayüzü / Kolay kullanım

Titreşim ölçüm cihazı PCE-VM 31-HA, işyerinde insan vücudu titreşimlerini ölçmek için tasarlanmıştır. Titreşim ölçüm cihazı, el-kol titreşim ölçümlerini ISO 5349’a; tüm vücut titreşim ölçümlerini ISO 2631’e göre hesaplayabilir. İnsan vücudu titreşimlerinin ölçümüne ek olarak makinelerdeki titreşimler de ölçülebilir. Böylelikle, hız, ivme ve yer değiştirme parametreleri belirlenebilir. SEAT ölçümleri de özel bir sensör kullanılarak gerçekleştirilebilir.

Titreşim ölçüm cihazının sensörleri bağlamak için TEDS desteği bulunan 4 düşük güçlü IEPE girişi mevcuttur. Ölçüm değerleri, aralıklı, ortalama ya da maksimum RMS’nin yanı sıra titreşim doz değeri, vektör toplamı, peak ve maksimum peak olarak görüntülenebilir. Dahili flash bellek ile 10.000 ölçüm değeri ya da 1000 FFT kaydedebilir. USB arayüzü aracılığıyla ölçüm verileri bilgisayara aktarılabilir ve Excel’de daha fazla değerlendirme yapılabilir.


Özellikler

- El-kol titreşimi ölçümü
- Hız, ivme ve yer değiştirme ölçümü
- Üç kanallı FFT
- TEDS desteği
- 10.000 ölçüm değeri depolama
- USB arayüzü
- Kompakt tasarım
- Kolay kullanım

Teknik Bilgiler

Ölçüm Aralığı1 mV/(m/s²) sensör10 mV/(m/s²) sensör
İvme1100 m/s²110 m/s²
Hız

100 mm/s ... 10.000 mm/s
(1 kHz/1 Hz)
10 mm/s ... 1.000 mm/s
(1 kHz/1 Hz)


Yer Değiştirme (Peak)

250 µm ... 15.000 µm
(5 Hz/250 Hz)
25 µm ... 1.500 µm
(5 Hz/250 Hz)


Ekran Çözünürlüğü (1 / 10 mV/(m/s²))
İvme0.01 m/s²
Hız0.1 mm/s
Yer Değiştirme1 µm
Doğrusallık Aralığı± 6% hata için > 75 dB
Gürültü< 0.003 m/s²
Giriş

4 düşük güçlü IEPE girişi; 0.7 mA / 17 V; TEDS desteği, IEEE1451.4, Şablon 25

Sensör Hassasiyeti0.8 - 120 mV/(m/s²)
Vücut Titreşim Birimleri
(ivme)


Aralıklı karekök (RMS)
Vektör toplamı
Maks. ortalama karekök (MTVV)
Titreşim doz değeri (VDV)


Ölçüm BirimiOrtalama karekök (RMS)
(İvme, hız, yer değiştirme)



Maksimum karekök (RMS)
Vektör toplamı
Peak değeri
Maksimum peak değeri

Filtre




Değerlendirme filtresi: Wb, Wc, Wd, Wh, Wj, Wk, Wm
Değerlendirilmemiş: 6.3 - 1259 Hz (H/A) / 0.4 - 100 Hz (G/K)
İvme: 0.1 - 2000 Hz / 1 - 1000 Hz
Hız: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Yer değiştirme: 5 - 250 Hz

Frekans Analizi (FFT)

X/Y/Z için 125 hat, ivme peak spektrumu, 3 - 240 / 6 - 480 /
12 - 960 / 24 - 1920 Hz
Hafıza

Flash, 10.000 ölçüm değeri, 1.000 FFt, her biri tarih, saat ve yorum içerir
EkranOLED, 128 x 160 piksel, renkli
Arayüz

USB 2.0, full speed, CDC modu (sanal COM port bağlantı noktası), VM2x-USB kablosu ile
Pil3 x 1.5 V AAA pil ya da akü (LR03 ya da HR03)
Çevre Koşulları-20° C ... +60° C, < 95% n.o
Boyut125 x 65 x 27 mm (konnektörsüz)
Ağırlık140 g

Teslimat İçeriği

1 x Titreşim Ölçüm Cihazı PCE-VM 31-HA,

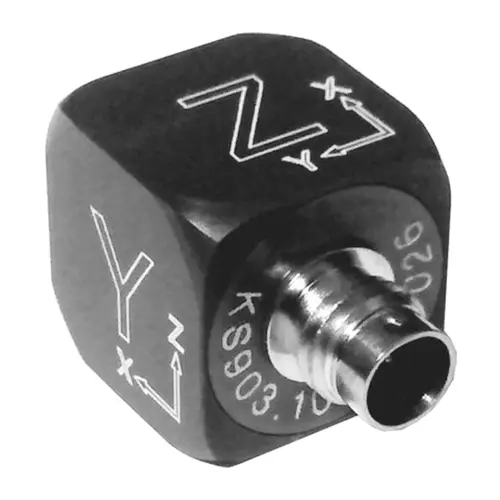

1 x El-Kol İvme Sensörü KS903.10,

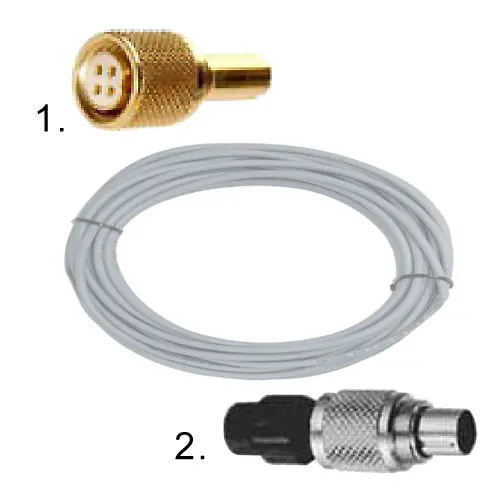

1 x Sensör Kablosu (3 metre),

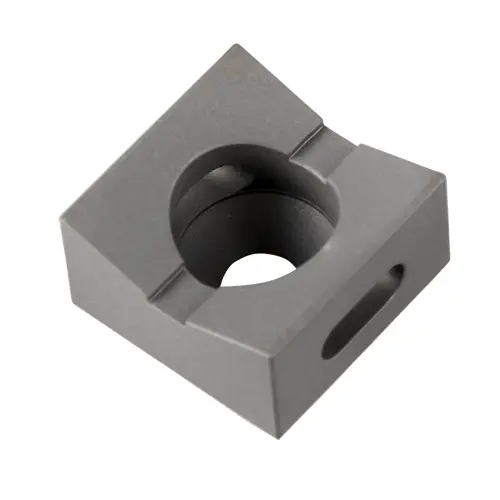

1 x El Tutma Adaptörü 140,

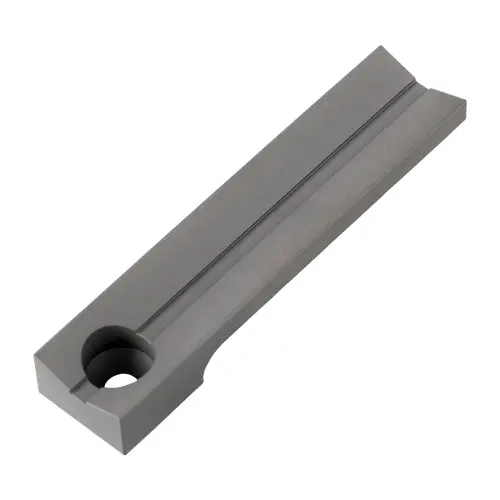

1 x El Tutma Adaptörü 142,
1 x USB Kablosu,
3 x Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
