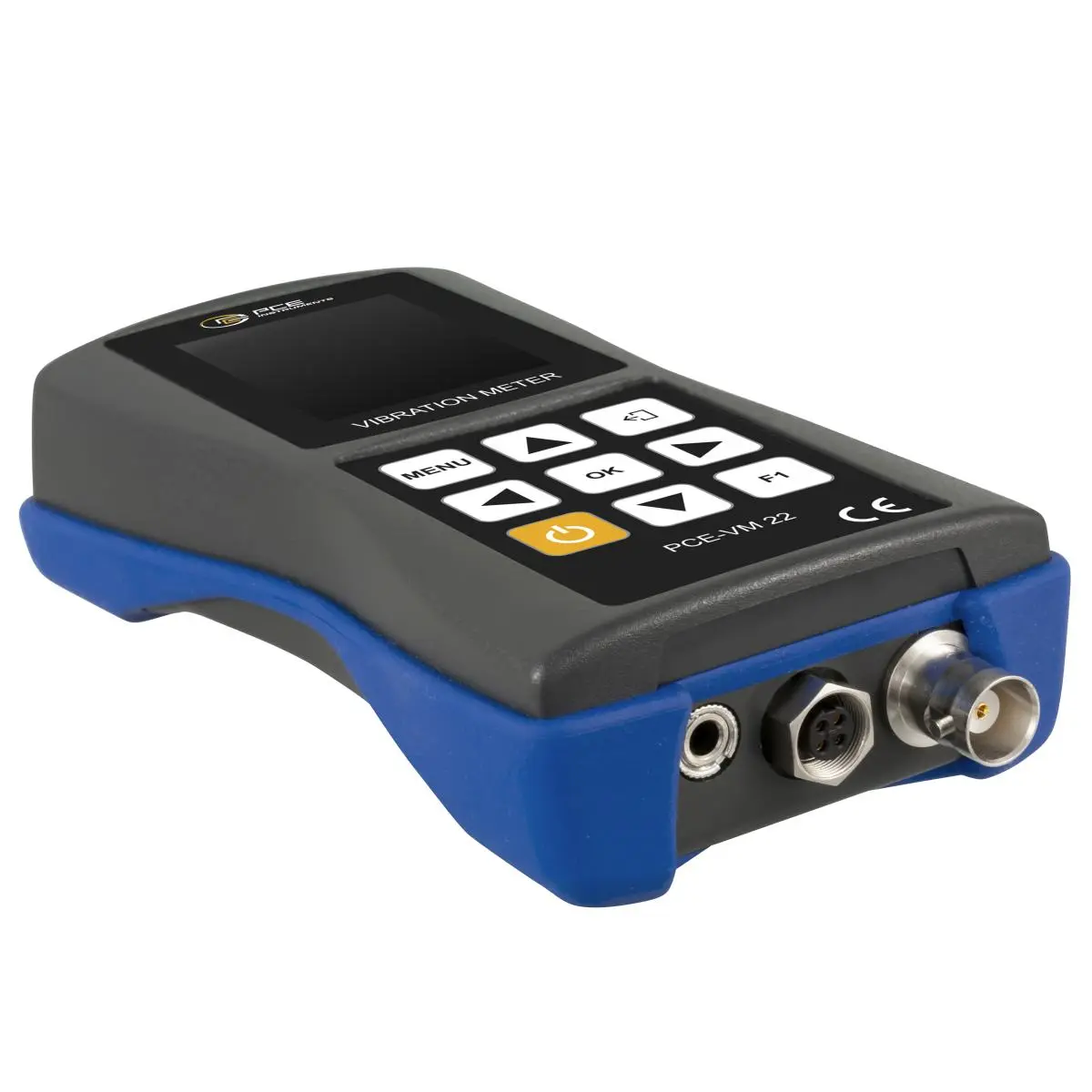

Titreşim Ölçüm Cihazı PCE-VM 22
4 GB veri hafızası / FFT analizi / Dalga şekli göstergesi / Kızılötesi sıcaklık ölçümü / 0 … 200 mm/s2
ölçüm aralığı / 8 saatlik pil ömrü / Mikro USB arayüzü / Manyetik tutucu / Optik hız ölçümü

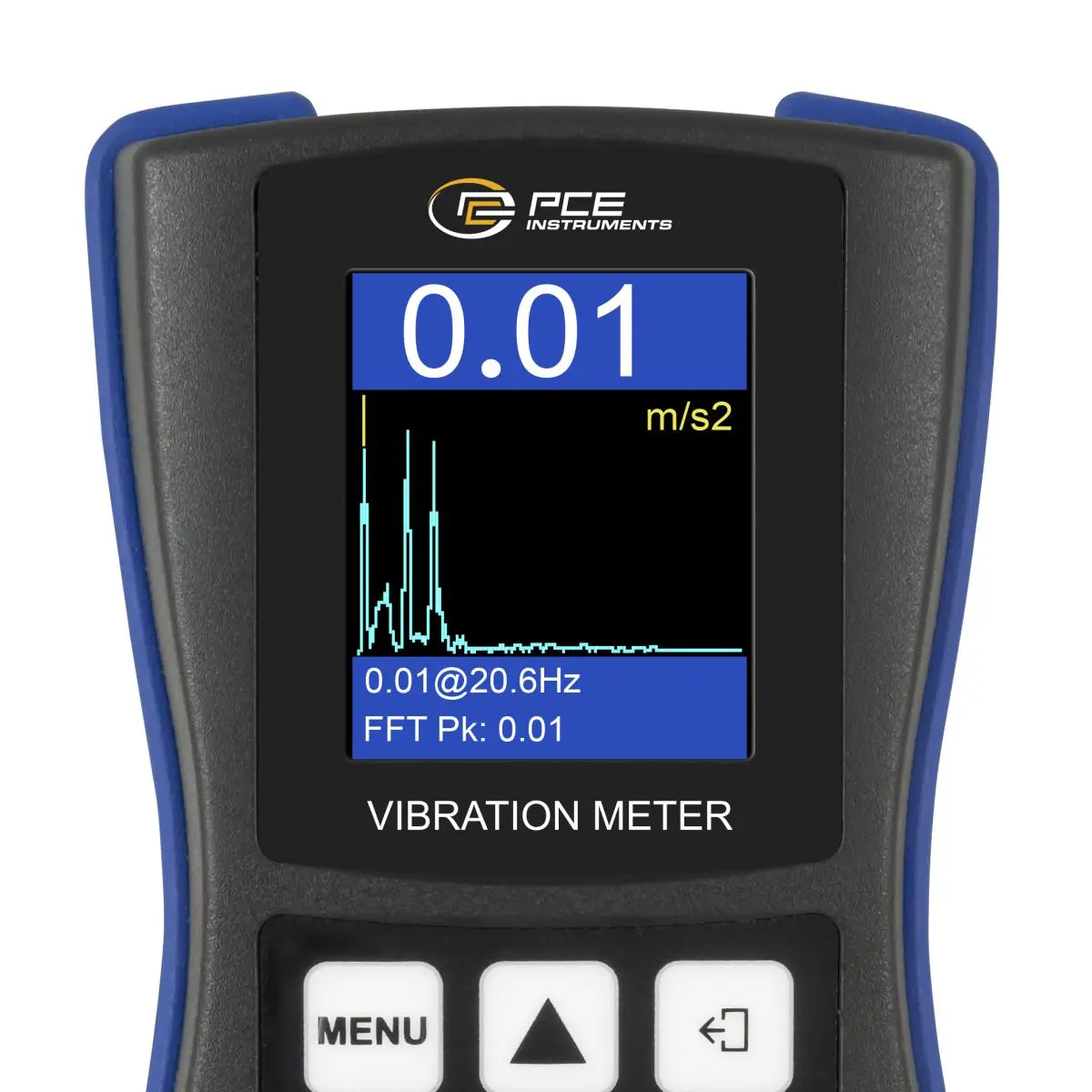

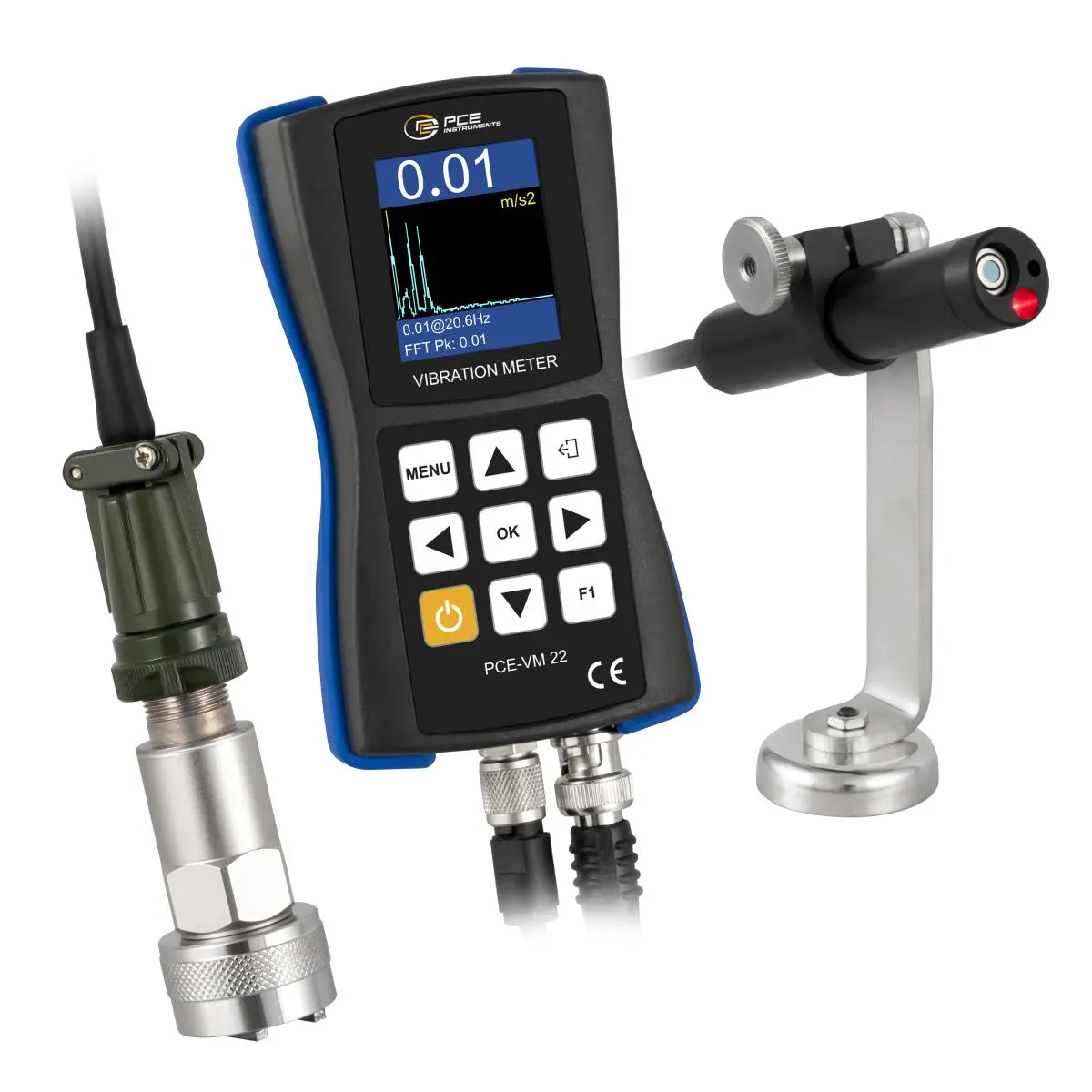

Titreşim ölçüm cihazı PCE-VM 22’nin titreşim ivmesi ölçüm aralığı 0 … 200 m/s2’dir. Cihaz ile titreşim ivmesinin yanı sıra titreşim hızı, titreşim yer değiştirmesi, frekans ve ISO 18016-3 ölçümü yapılabilir. Titreşim ölçümü sırasında, FFT incelemesi ekranda eş zamanlı olarak görüntülenebilir. Bir düğme yardımıyla FFT analizi ile titreşimin gerçek dalga görünümü arasında değişim yapılabilir. Bu da titreşimin daha iyi analiz edilmesini ve incelenmesini sağlar. Cihazda bulunan titreşim sensörünün manyetik tutucusu, minimum yarıçapı 20 mm olan eğriliklere tutturulabilecek şekilde tasarlanmıştır.

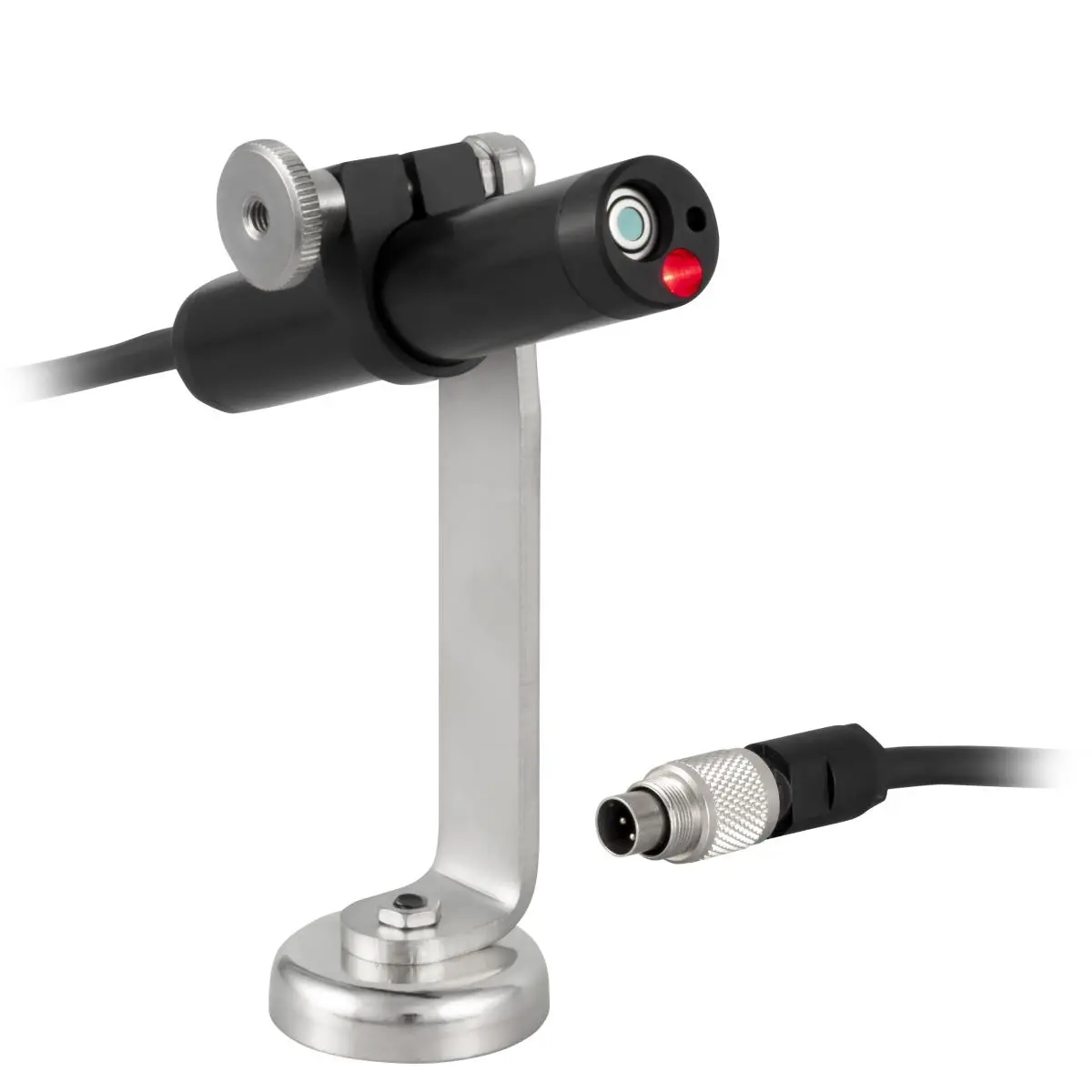

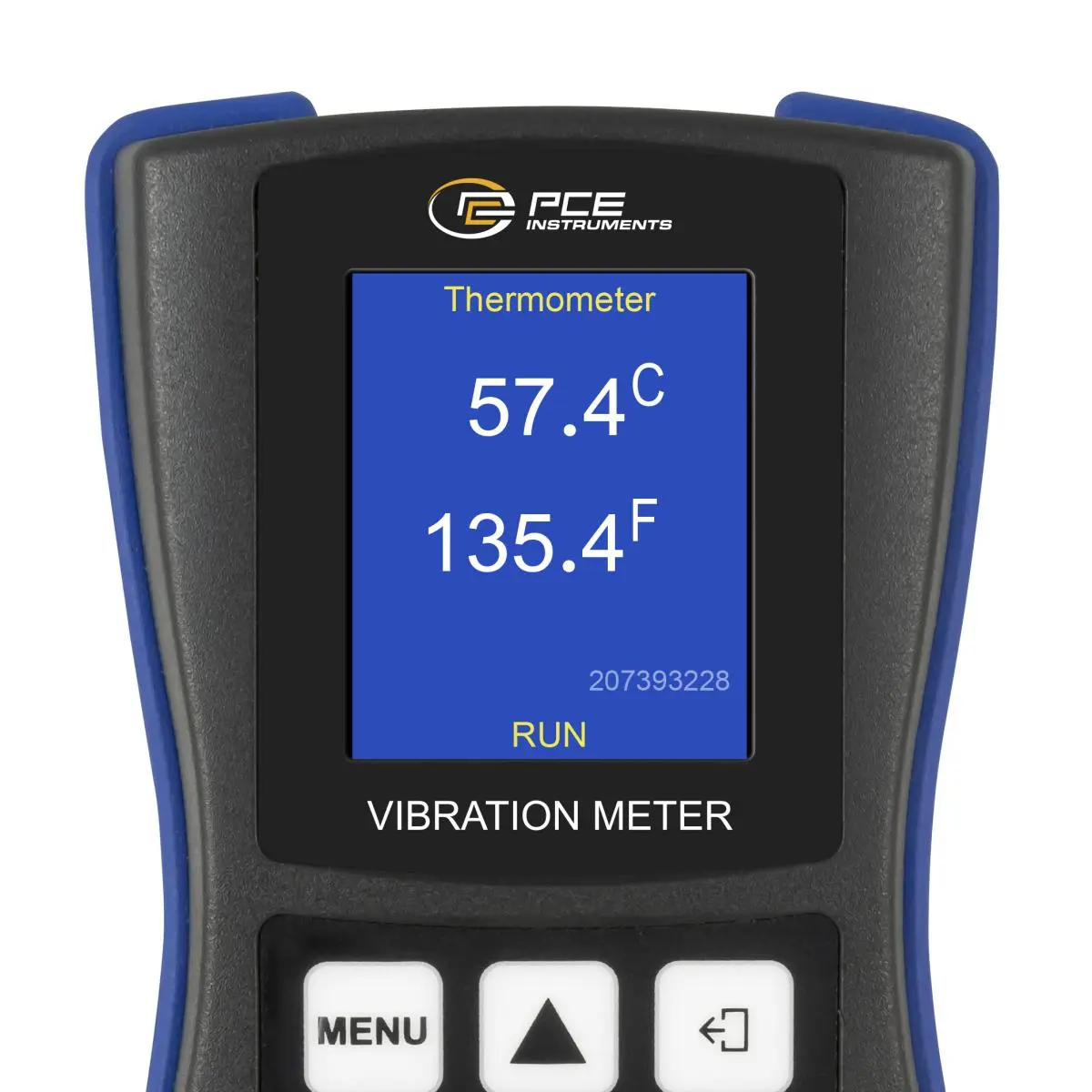

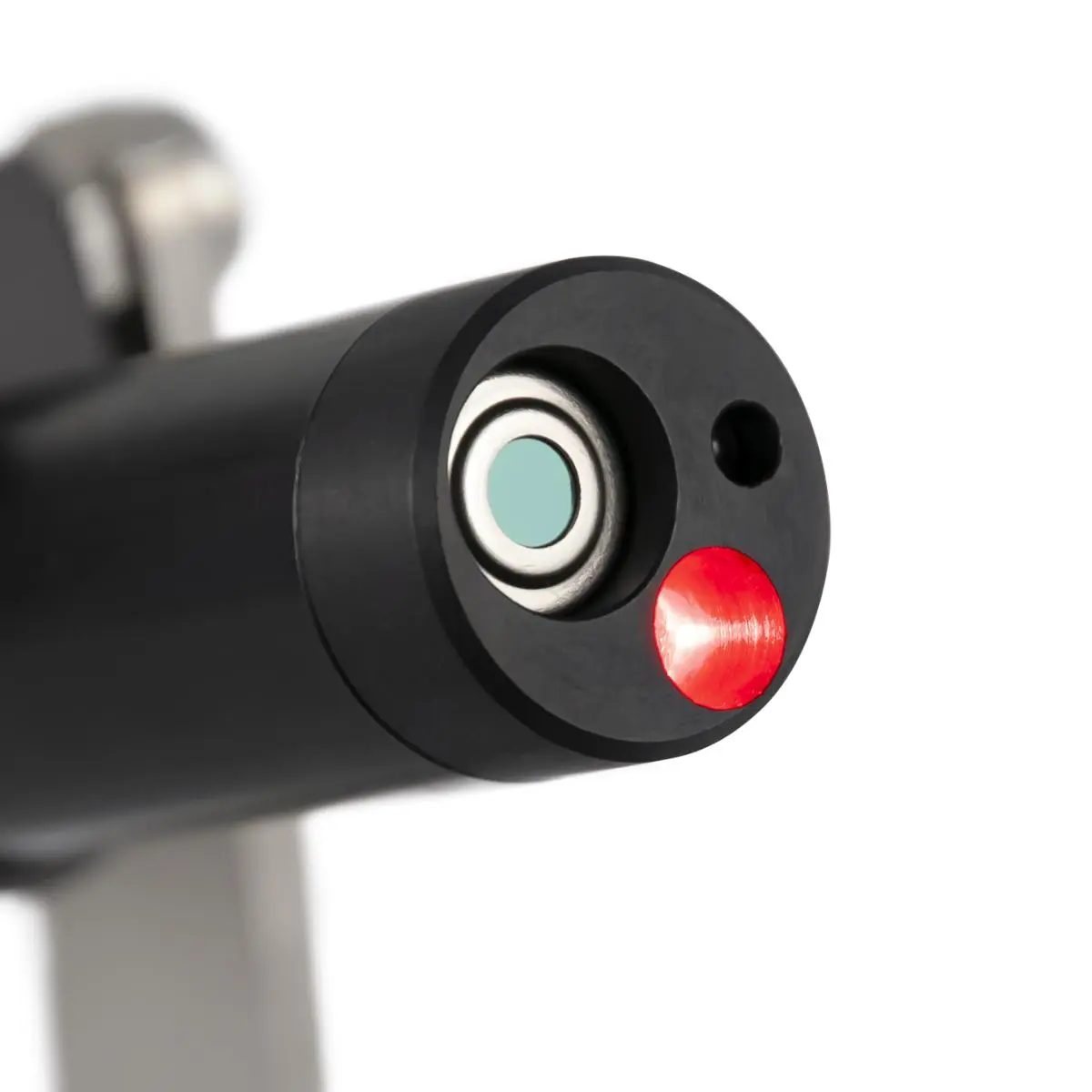

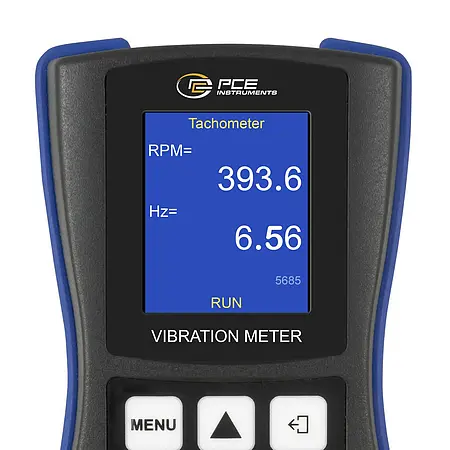

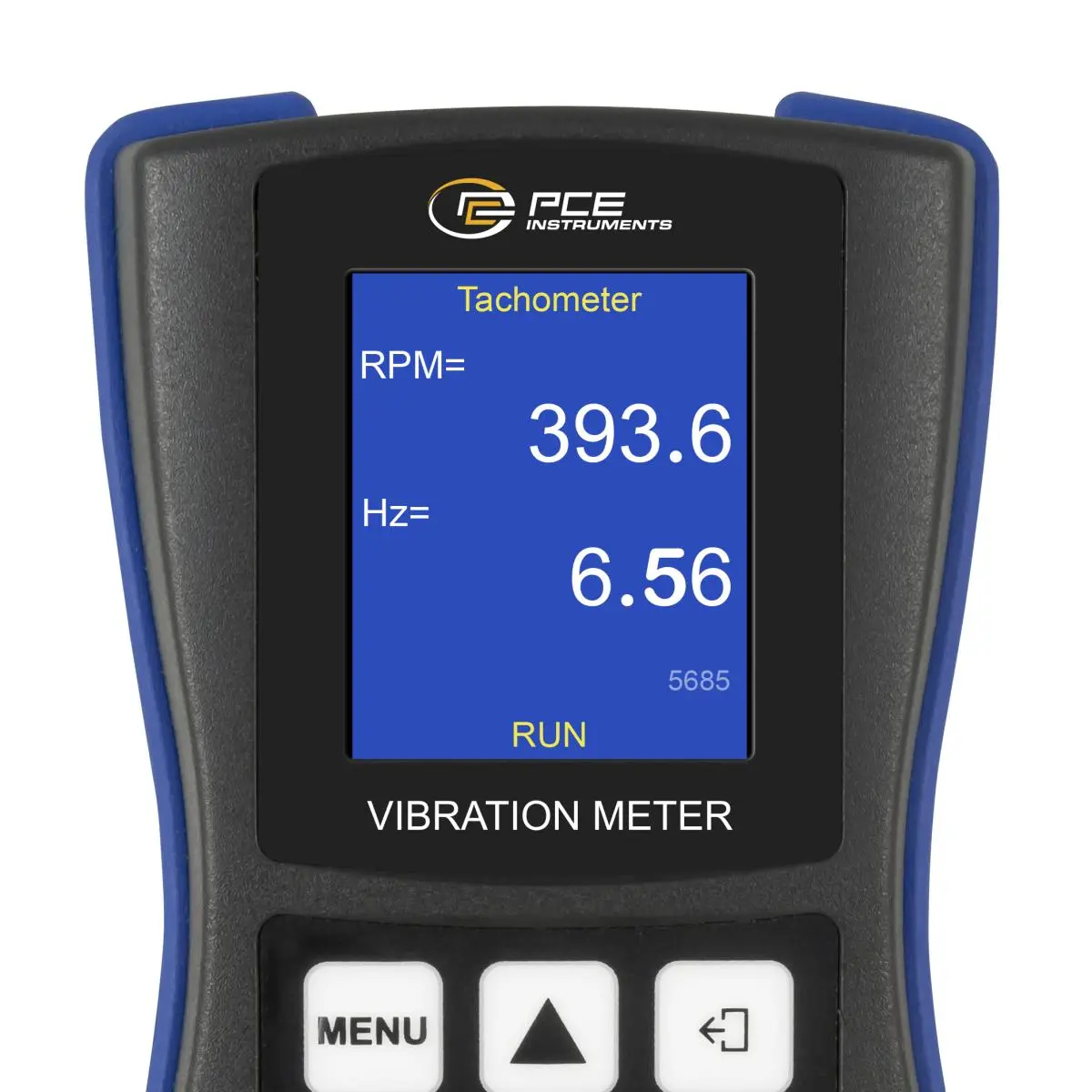

Titreşim ölçümünün yanı sıra cihazda harici bir kızılötesi sıcaklık sensörü bulunur. Bu sensör ile -70 … 380°C arasındaki yüzey sıcaklıkları ölçülebilir. Buna ek olarak, temassız hız ölçümü yapılabilir. Bu da cihaz ile havalandırma sistemlerinin devir sayısının ölçülebileceği anlamına gelir.

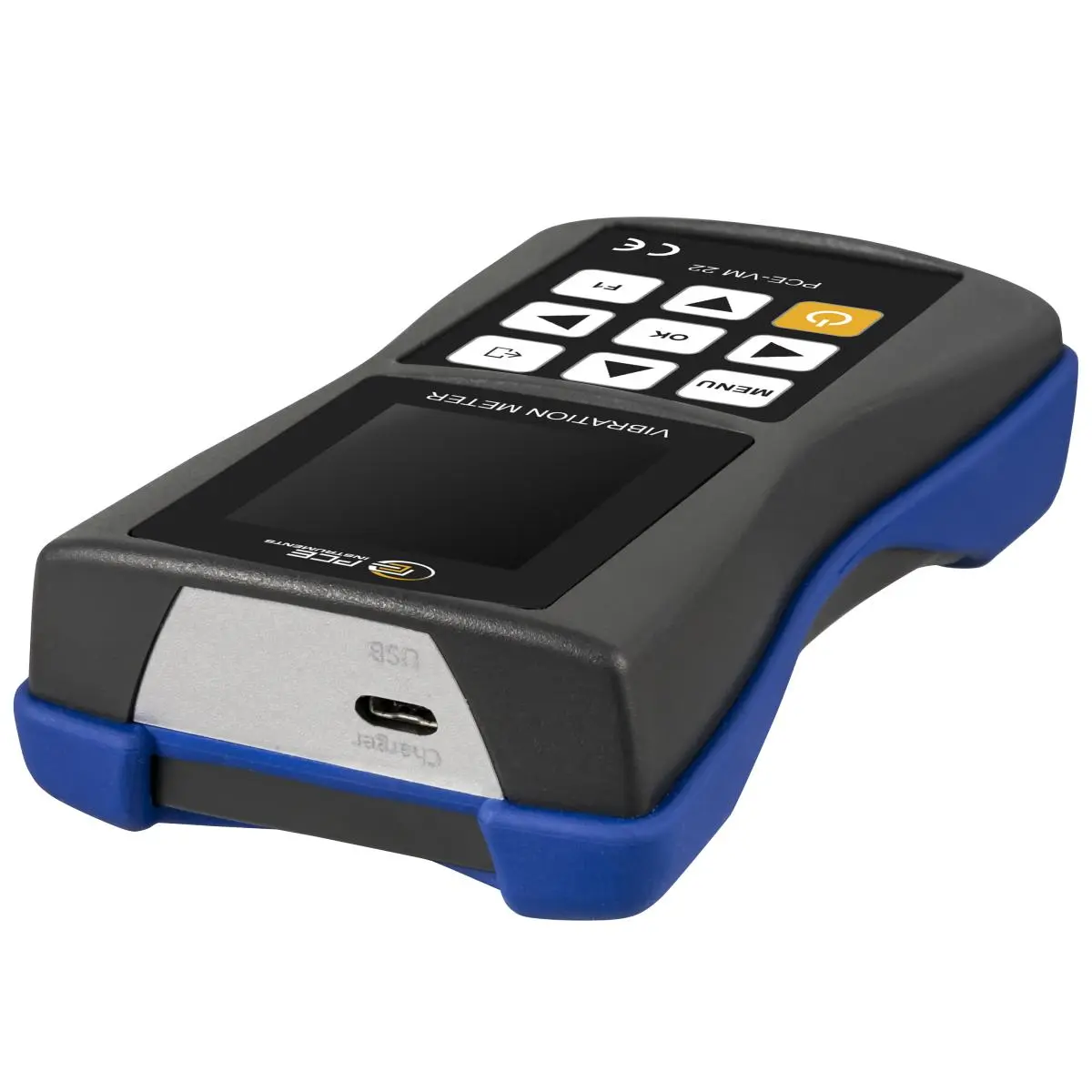

Cihazın 4 GB’lık hafızası bulunur. Ölçüm verileri, bilgisayara aktarılabilir ve ücretsiz yazılım ile veriler analiz edilebilir.

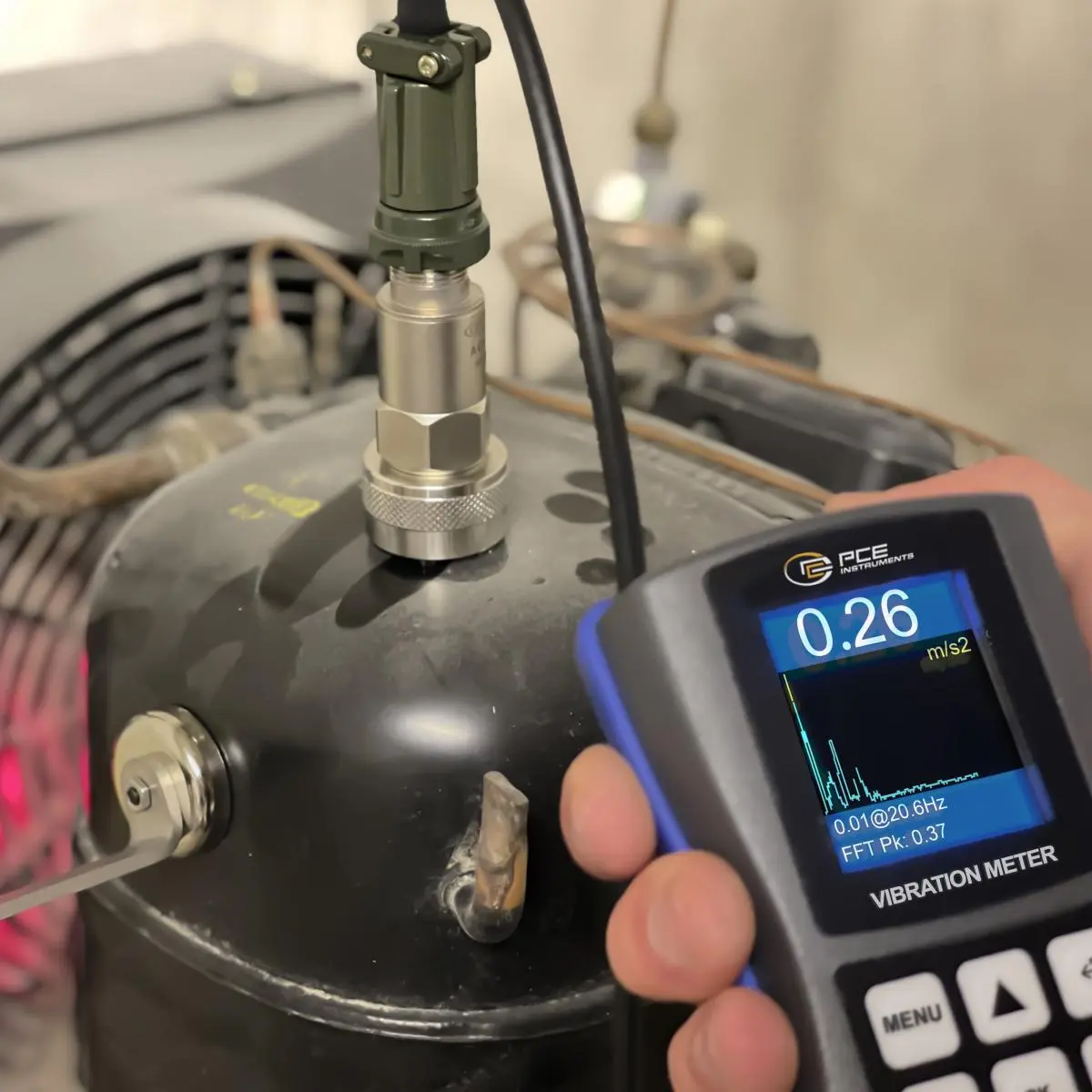

Titreşim ölçüm cihazı PCE-VM 22, çeşitli fonksiyonları sayesinde evrensel olarak uygulanabilir bir ölçüm aracıdır. Bu nedenle, jeneratörlerin ya da motorların bakım çalışması gibi işlemlerde kullanılabilir. Cihaz için opsiyonel bir ISO sertifikası mevcuttur.
| Frekans | |
| Ölçüm Aralığı | 1 … 10.000 Hz |
| Çözünürlük | 0.1 Hz |
| Hassasiyet | ±5 % |
| İvme | |
| Ölçüm Aralığı | 0 … 200 m/s2 |
| Çözünürlük | 0.01 m/s2 |
| Hassasiyet | ±5 % |
| Hız | |
| Ölçüm Aralığı | 0 … 200 mm/s |
| Çözünürlük | 0.01 mm/s |
| Hassasiyet | ±5 % |
| Yer Değiştirme | |
| Ölçüm Aralığı | 0 … 2000 µm |
| Çözünürlük | 0.01 µm |
| Hassasiyet | ±5 % |
| Kızılötesi Sıcaklık Ölçümü | |
| Ölçüm Aralığı | -70 … 380°C |
| Çözünürlük | 0.1°C |
| Hassasiyet | 0 … +60°C’de: ±0.5% |
| -40 … 0, 60 … 120°C’de: ±1% | |
| -70 … -40, 120 … 180°C’de: ±2% | |
| 180 … +380°C’de: ±4% | |
| Yayınım | 1 sabit |
| Takometre | |
| Ölçüm Aralığı | 10 … 200.000 RPM |
| Çözünürlük | 0.1 RPM |
| Hassasiyet | ±0.1% ve ±1 RPM |
| Birim | RPM, Hz |
| Titreşim Sensörü Özellikleri | |
| Hassaslık | 100 mV/g |
| Kablo Uzunluğu | Yaklaşık 1.5 metre |
| Bağlantı | 2 kontaklı MIL-DTL-5015 |
| Gövde Malzemesi | 316L paslanmaz çelik |
| Boyut | Ø25 x 53 mm |
| Ağırlık | 86 g |
| Manyetik Tutucu Özellikleri | |
| Çap | 30 mm |
| Manyetik Kuvvet | 20 kg |
| Bağlantı Vidası | 1/4”-28 UNF diş |
| Minimum Yarıçap | 20 mm |
| Kızılötesi ve RPM Sensör Özellikleri | |
| Kablo Uzunluğu | Yaklaşık 1.2 metre |
| Boyut | Ø16 x 83 mm |
| Ağırlık | 75 g |
| Diğer Özellikler | |
| FFT Spektrum Çözünürlüğü | 400, 800, 160 hat |
| Dinamik Aralığı | 106 dB |
| A/D Dönüştürücü Çözünürlüğü | 24 bit |
| Depolama Alanı | 4 GB |
| Ekran | 128 x 160 piksel |
| Arayüz | Mikro USB |
| Güç Kaynağı (Pil) | 3.7 V, 1000 mAh Pil |
| Pil Ömrü | Yaklaşık 8 saat |
| Güç Kaynağı (Şarj Adaptörü) | 5 V DC, 1 A |
| Çevre Koşulları | 0 … 50°C, <85% n.o, yoğuşmasız |
| Depolama Koşulları | -20 … 60°C, <85% n.o, yoğuşmasız |
| Boyut | 132 x 70 x 33 mm |
| Ağırlık | 150 g |
