Makinelerde titreşim ölçümü / DIN ISO 10816 ile uyumlu doğrudan değerlendirme /
Çeşitli ölçüm modları / Gerçek zamanlı FFT analizi / Ölçüm noktalarının
hızlı bir şekilde saptanması için rota seçeneği

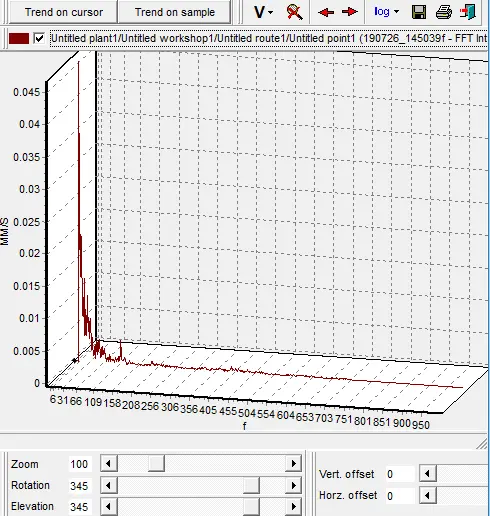

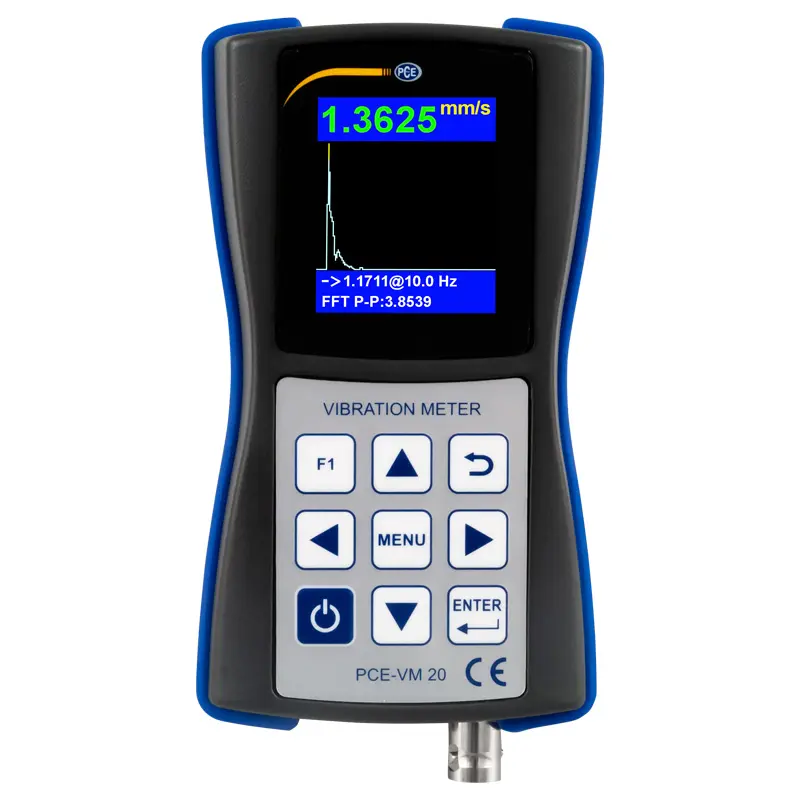

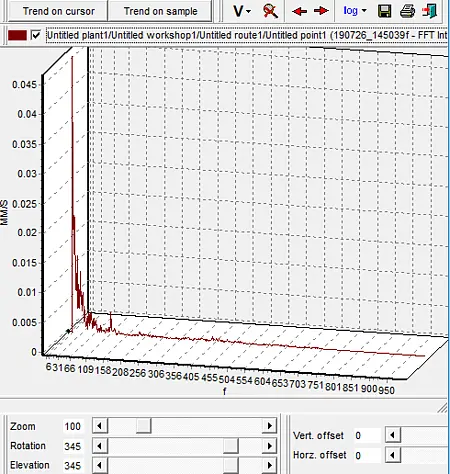

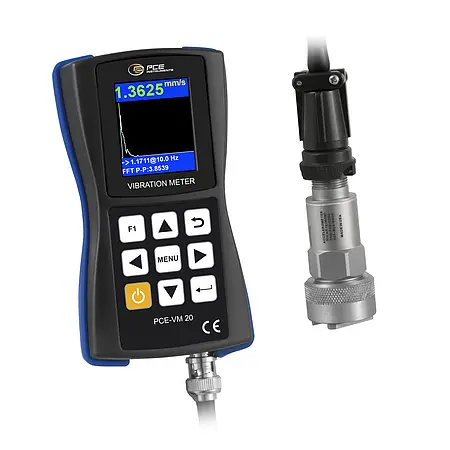

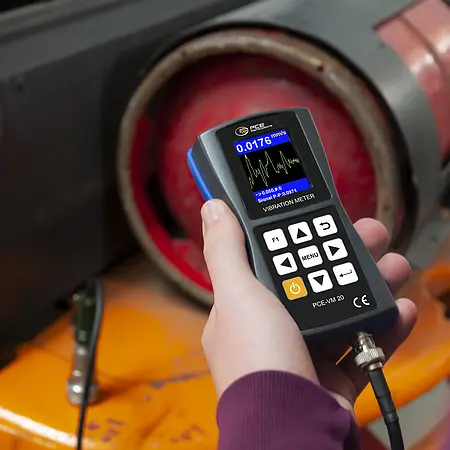

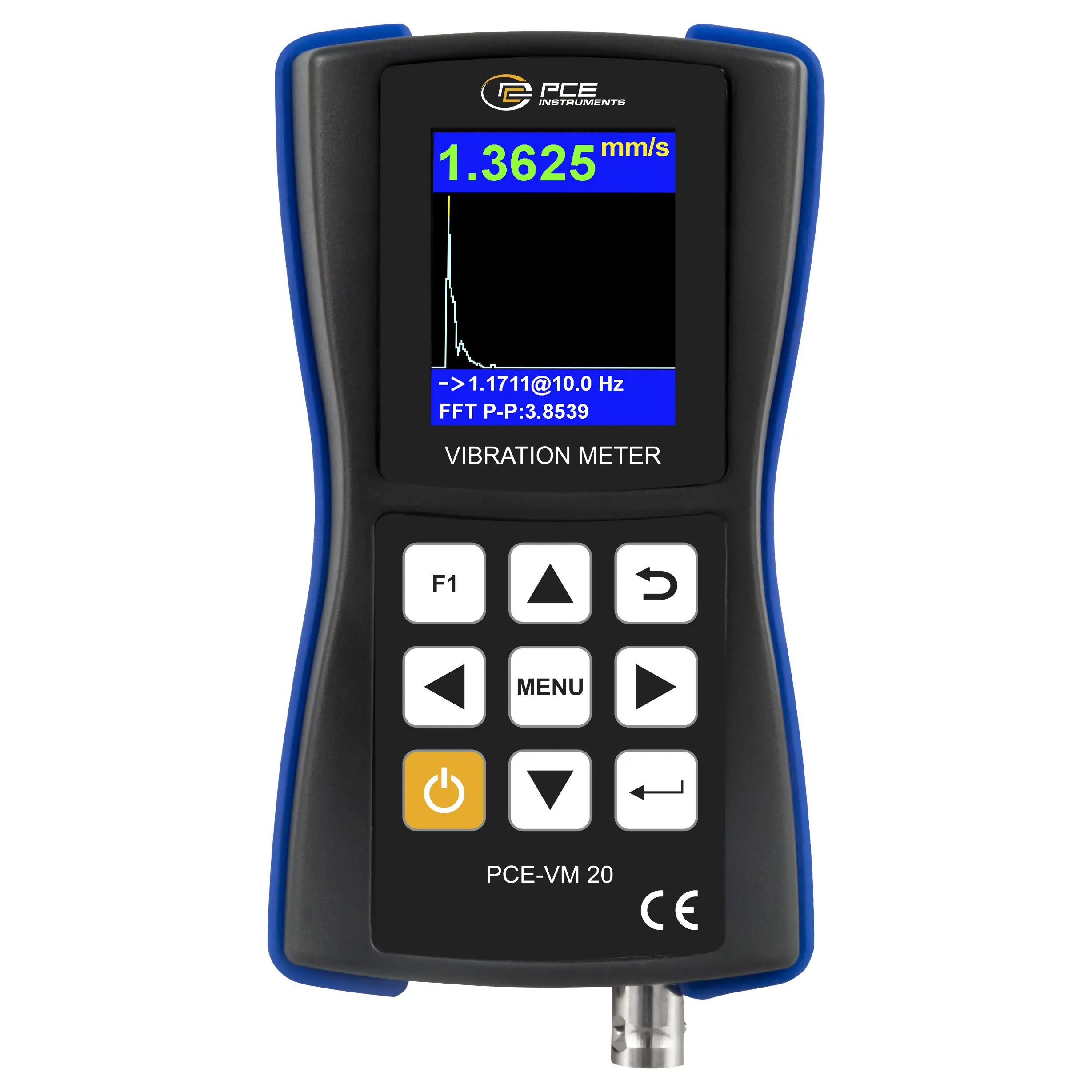

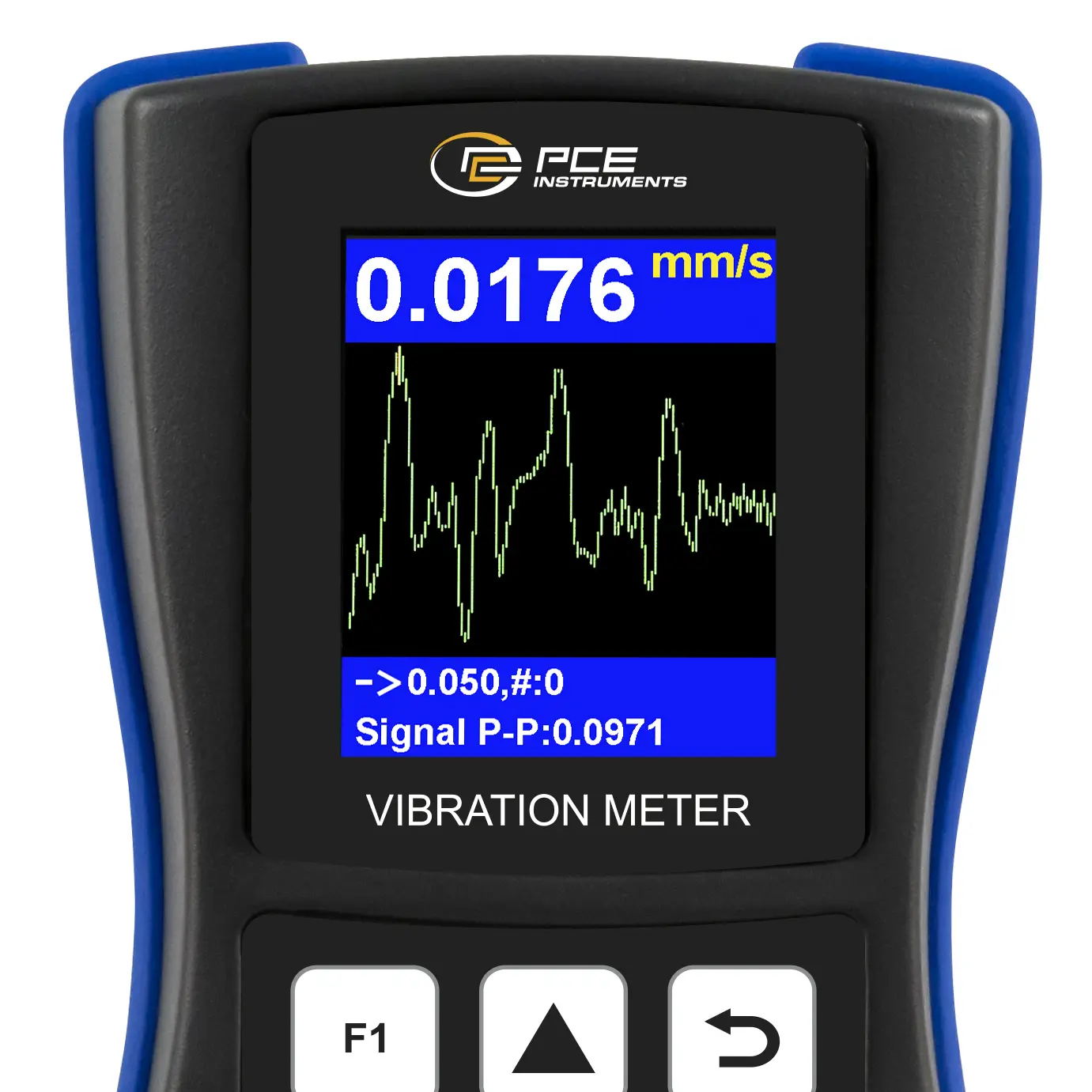

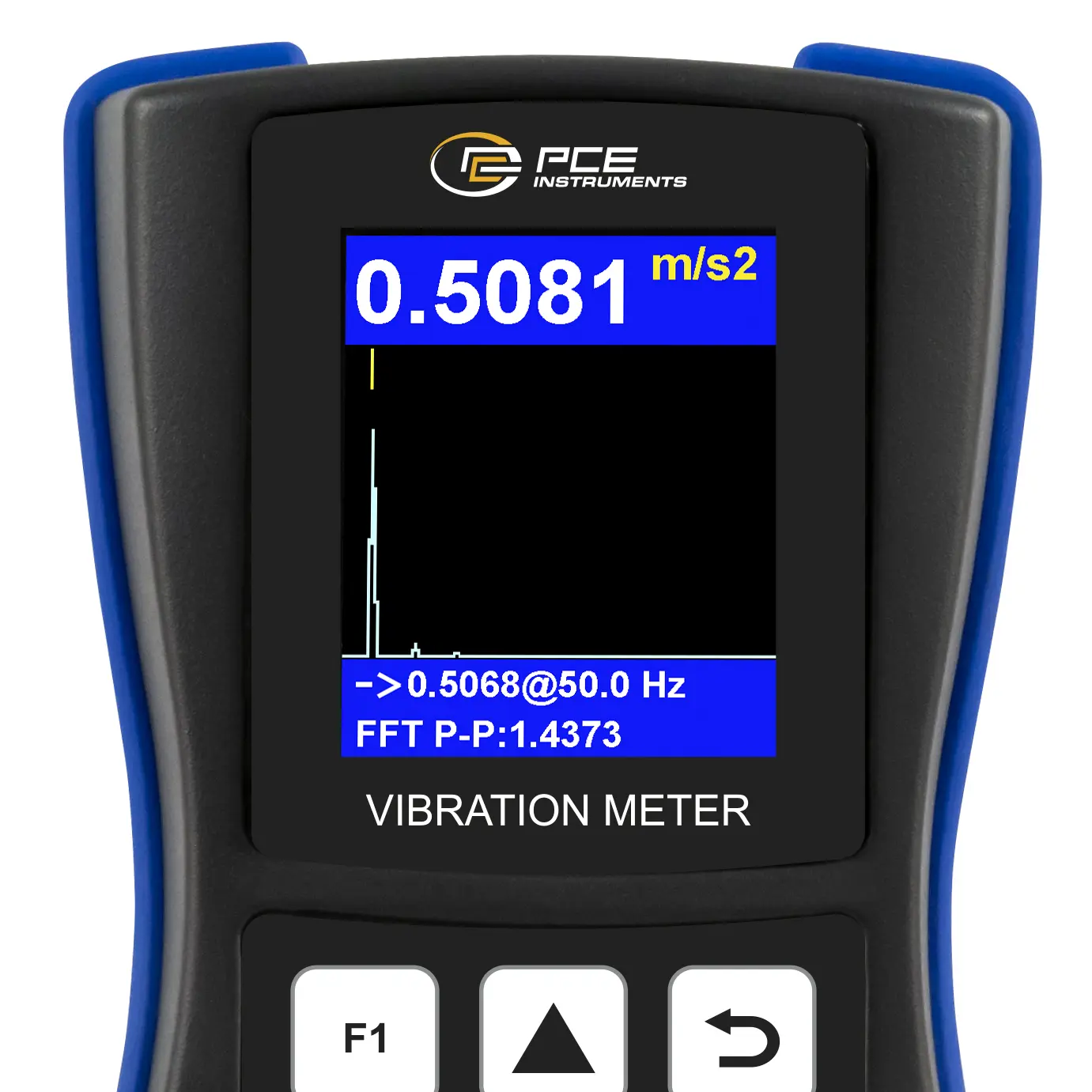

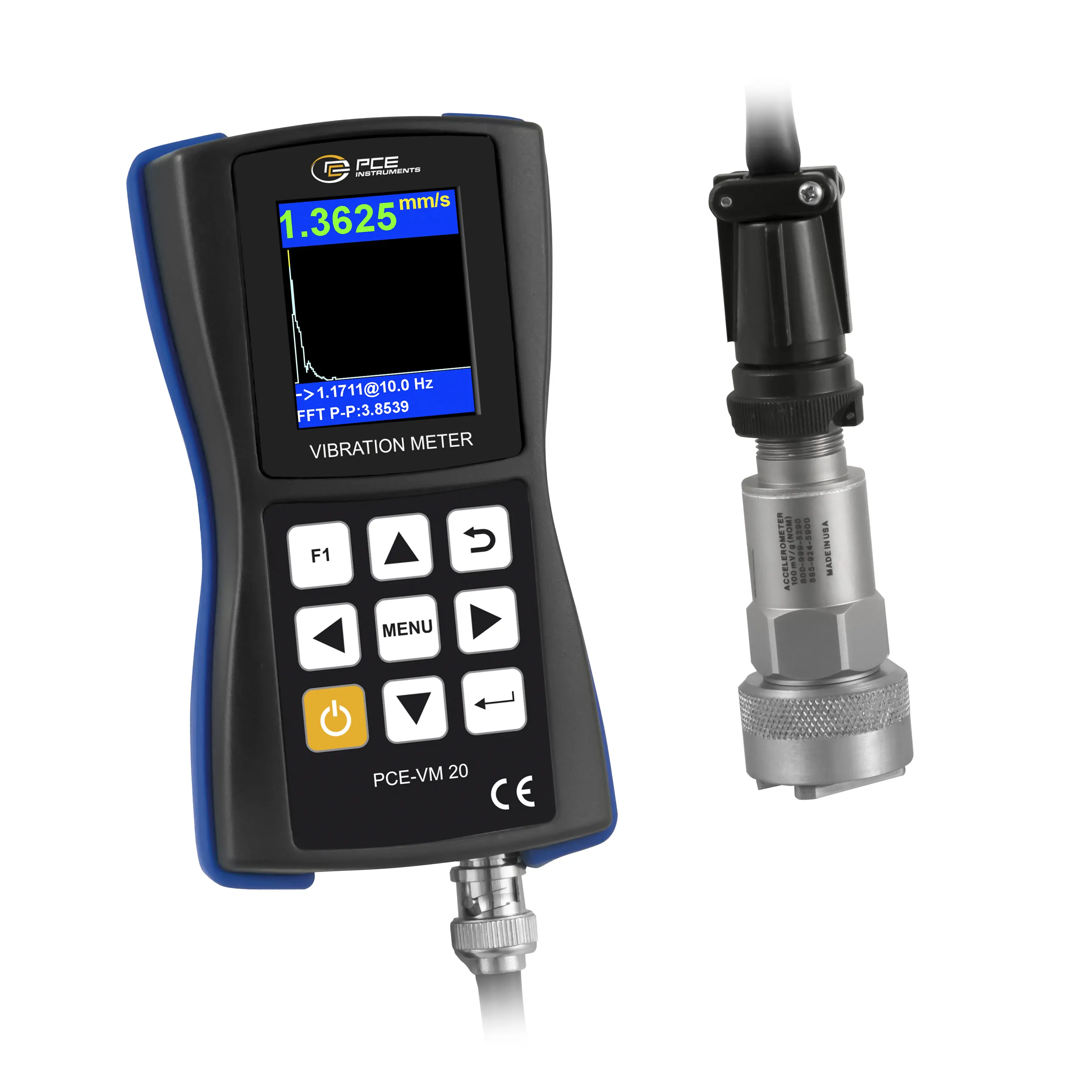

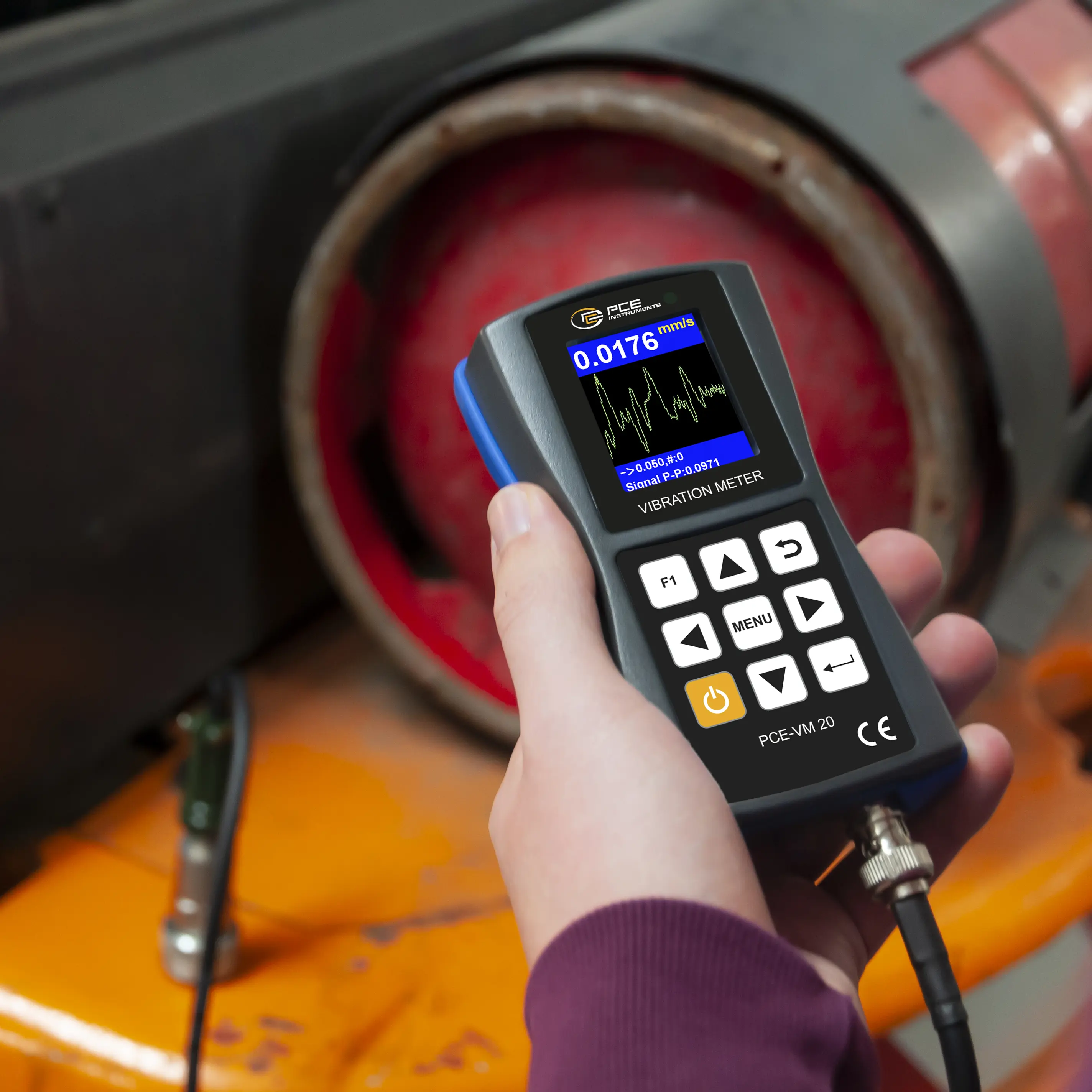

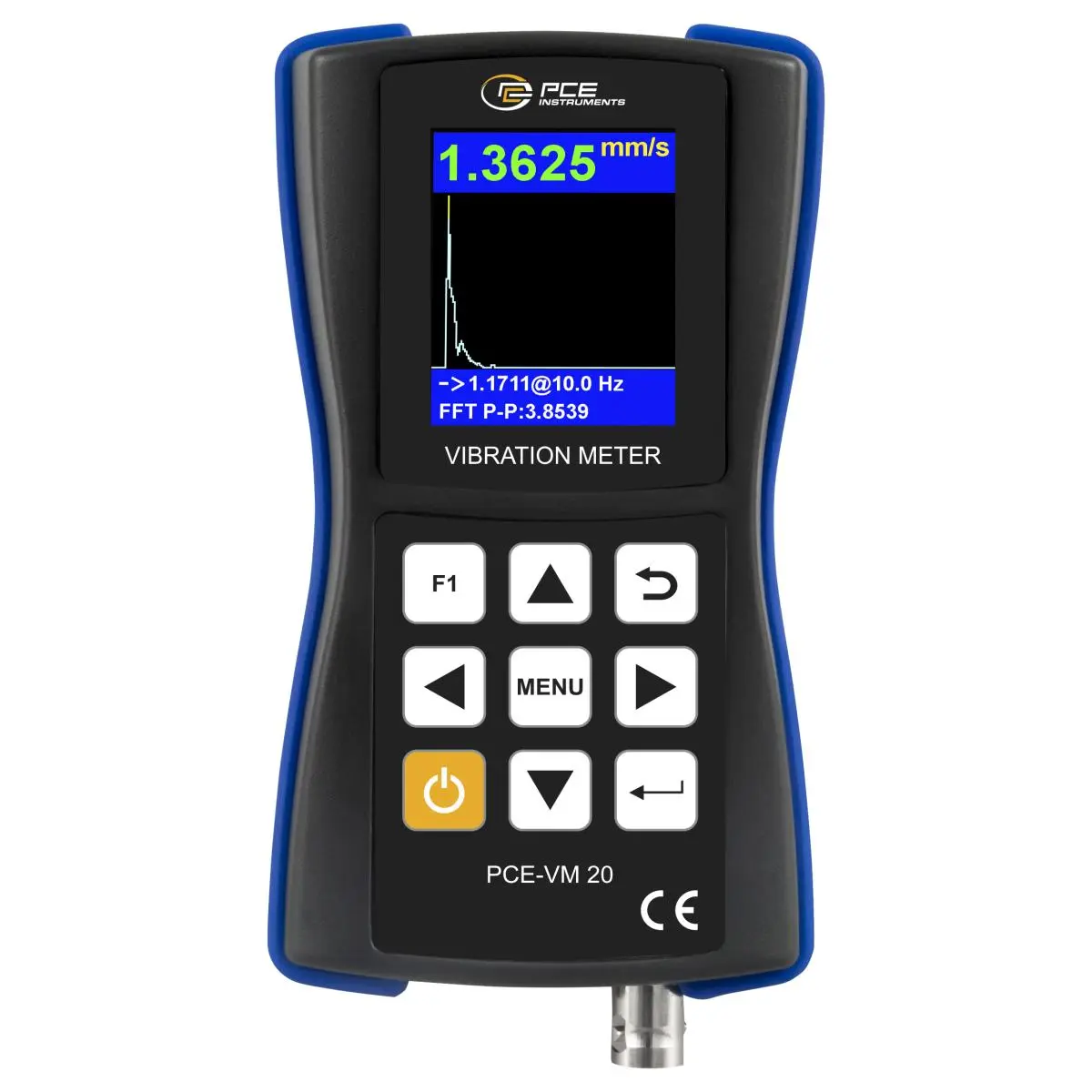

Titreşim Ölçüm Cihazı, makine titreşimlerinin doğrudan değerlendirmesi için kullanılan kompakt bir cihazdır. Titreşim Ölçüm Cihazı ile titreşim ivmesi, titreşim hızı ya da titreşim yer değiştirmesi gibi çeşitli titreşim parametreleri ölçülebilir ve bu parametreler cihazın ekranında görüntülenir. Entegre gerçek zamanlı FFT analizi ile makinenin durumu ölçüm sırasında analiz edilebilir ve belirlenebilir.
| İvme | |
| Ölçüm aralığı | 0 ... 200 m/s² |
| Çözünürlük | 0,0001 m/s² |
| Hassasiyet | ±%5 (sadece ölçüm cihazı) |
| Hız | |
| Ölçüm aralığı | 0 ... 200 mm/sn |
| Çözünürlük | 0,0001 mm/sn |
| Hassasiyet | ±%5 (sadece ölçüm cihazı) |
| Yer değiştirme | |
| Ölçüm aralığı | 0 ... 2000 µm |
| Çözünürlük | 0,1 µm |
| Hassasiyet | ±%5 (sadece ölçüm cihazı) |
| Frekans | |
| Ölçüm aralığı | 1 ... 10000 Hz |
| Çözünürlük | 1 Hz |
| Hassasiyet | ±%5 (sadece ölçüm cihazı) |

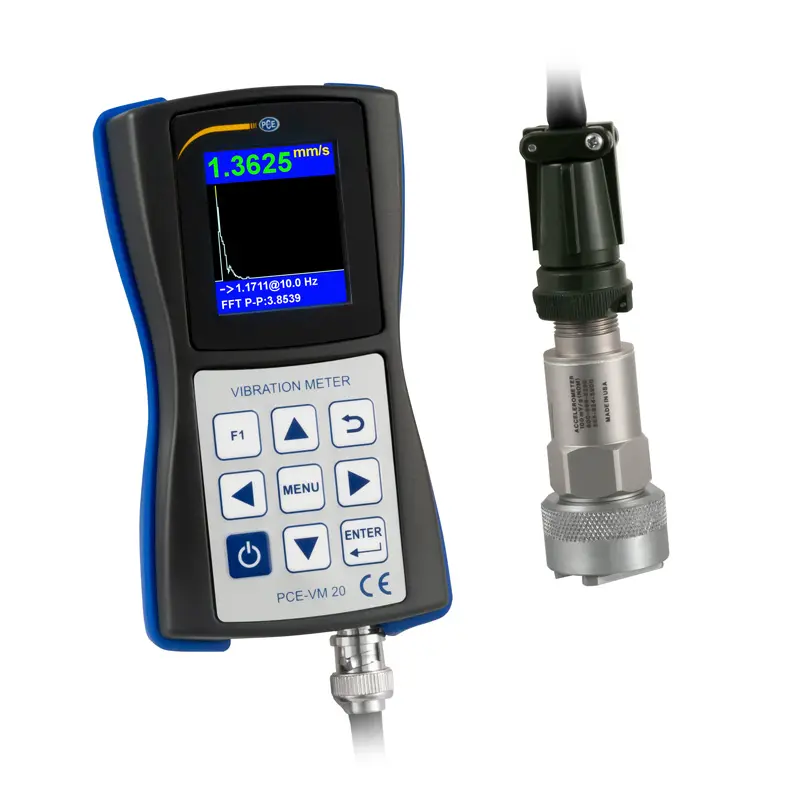

| Sensör | |
| Tanımlama | AC 102-1A |
| Hassasiyet | 100 mV/g |
| Sıcaklık aralığı | -50 ... 121 °C |
| Gövde | 316L paslanmaz çelik |
| Kablo uzunluğu | 1,8 m |

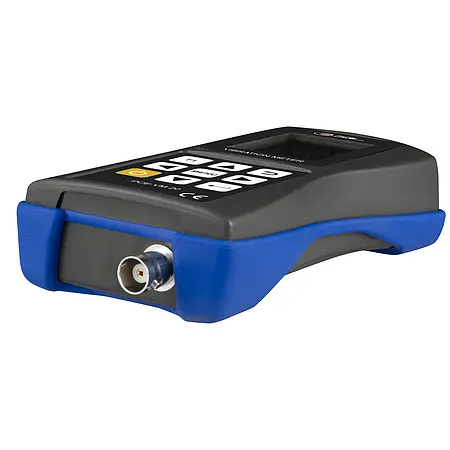

| Ek açıklama | Frekans tepki aralığı: ±3 dB (0,5…15.000 Hz) / ±%10 (2,0…10.000 Hz) Dinamik aralık: ±50 g, tepe değer (Peak) Spektral gürültü: 10 Hz’de: 14 µg/√Hz 100 Hz’de: 2,3 µg/√Hz 1000 Hz’de: 2 µg/√Hz Bağlantı: 2 pin MIL-C-5015 konektör |
| Güç kaynağı | 18 … 30 V DC (IEPE) |
| Koruma sınıfı | IP68 |
| Genel teknik bilgiler | |
| Kayıt alanı | Mikro SD kart |
| Hafıza kapasitesi | 4 GB |

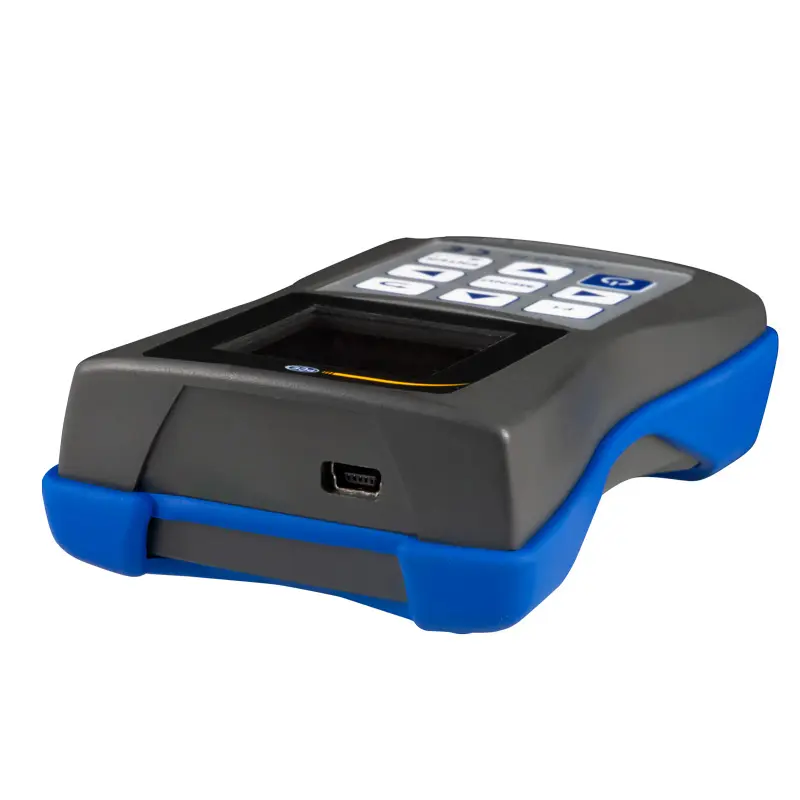

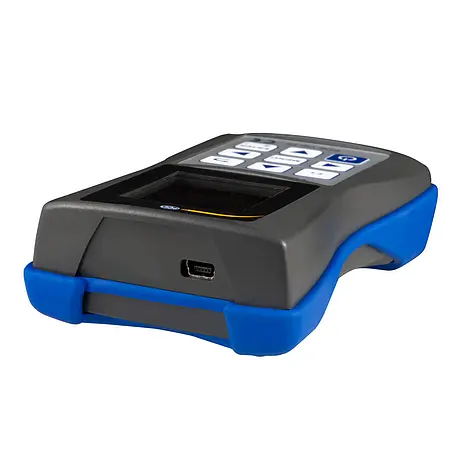

| Veri arayüzü | Mini-USB |
| Çalışma süresi | 8 saat |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP20 |
| Güç kaynağı | 3,7 V |
| Konektör tipi | Cihaz Europlug |
| Pil kapasitesi | 1000 mAh |
| Performans | 3,7 |
| Çalışma koşulları | -10 ... 55 °C , % 0 ... 80 n.o. |
| Depolama koşulları | -10 ... 55 °C , % 0 ... 80 n.o. |
| Boyutlar ( U x G x Y ) | 132 x 70 x 33 mm |
| Ağırlık | 150 g |
