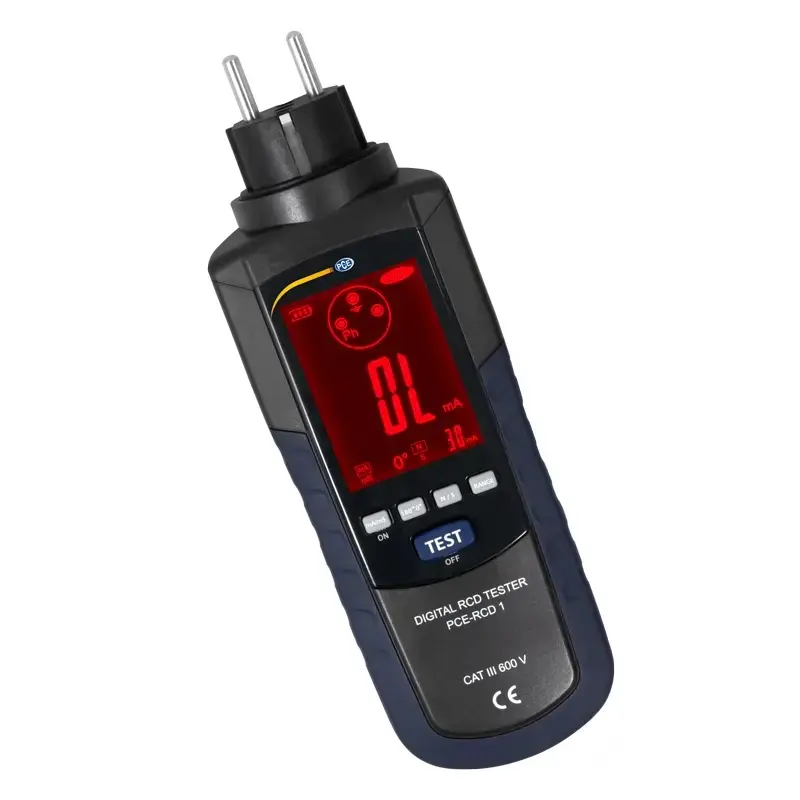

Tesisat Test Cihazı PCE-RCD 1
FI anahtarının hızlı testi / Çeşitli test akımları seçilebilir / Tetikleme akımı ve
tetikleme süresini belirleme / Seçici ya da normal FI anahtarı
Tesisat test cihazı PCE-RCD 1, FI devre kesicilerinin tetikleme akımını ve tetikleme süresini belirler. Seçilebilir çeşitli test akımları sayesinde tesisat test cihazı çok esnek bir şekilde kullanılabilir. Her bina tesisatında kaçak akım koruma cihazları bulunur. Bu cihazlar, kaçak akımın meydana gelmesi durumunda güç kaynağını keser.
Tesisat test cihazı, kaçak akımın akmasına izin vererek hangi devre kesicinin kaçak akıma tepki verdiğini belirler. Bunun haricinde, tepki süresi de ölçülür. Tetikleme akımı ve tetikleme süresi, FI anahtarının güvenlikle ilgili parametreleridir. Tesisat test cihazı PCE-RDC 1’in kullanımı çok basittir. Tesisat test cihazı ile maksimum test akımının yanı sıra FI devre kesici türü (normal ya da seçici) ve tetikleme akımı ya da tetikleme süresi ölçümü ayarlanabilir.

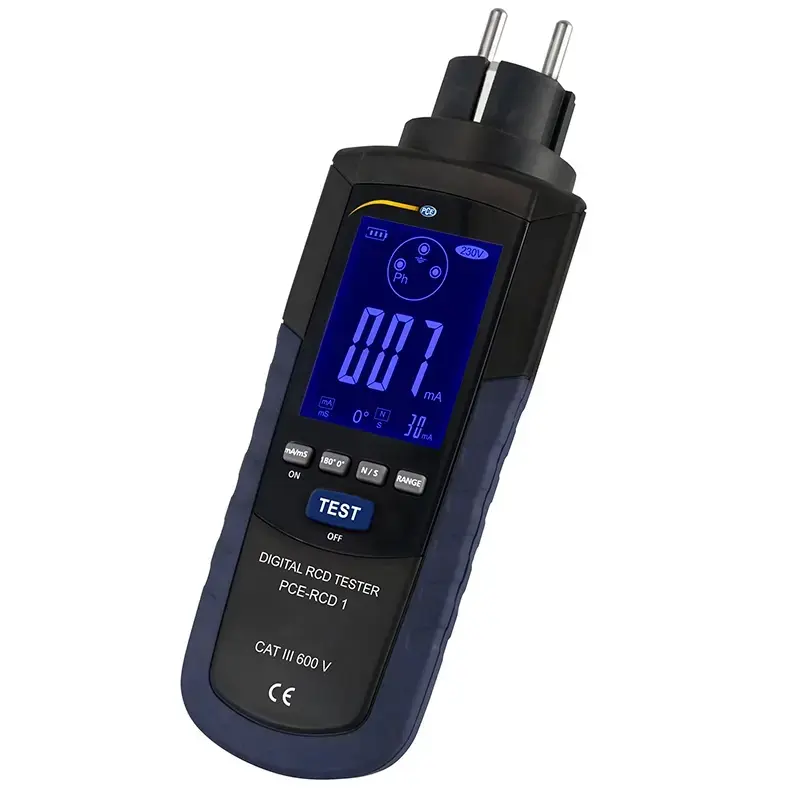

Bunun haricinde test akımının pozitif ya da negatif bir yarım dalga ile başlayacağı da seçilebilir. Gerekli tüm ayarlarr yapıldıktan sonra bir tuşa basılarak ölçüm başlatılabilir. Tesisat test cihazı, ekran rengi aracılığıyla iyi / kötü değerlendirmesi sunar. Ölçüm değerleri, tesisat test cihazında bulunan büyük LCD ekranda net bir şekilde okunabilir. Tesisat test cihazı, giriş voltajının çok yüksek olması, topraklama olmaması ya da topraklama potansiyelinin 50 V’un üzerinde olması durumunda bir uyarı sinyali üretir.
Ekran | 3 dijitli, arka aydınlatmalı (mavi ve kırmızı) |
RCD Türü | A tipi |
Voltaj Aralığı | 210 V ... 240 V (faz/nötr iletken) 50/60 Hz |
Uyarı | - Çok yüksek voltaj girişinde - Topraklama eksikliğinde - Topraklama potansiyeli 50 V’un üzerinde olduğunda |
Ortam Sıcaklığı | Çevre: -15 ... +45 °C Depolama: -25 ... +70 °C |
Koruma Sınıfı | IP 40 |
Standartlar | EN 61010-1: CAT III 600 V EN 61557-6 EN 61236 (EMC) |

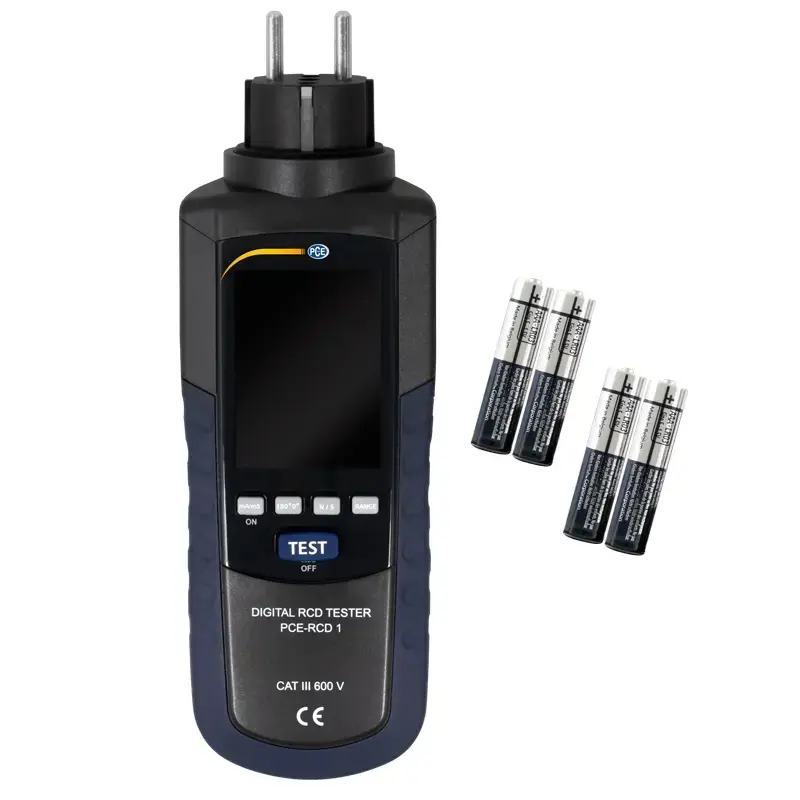

Güç Kaynağı | 4 x 1.5 V AA |
Boyut | 71 x 210 x 51 mm |
Ağırlık | 340 g |
