Stroboskop PCE-DSX 20

Sip.no.: PCE-DSX 20

EAN: 4250348719881

Aksesuar

Stroboskop için ISO Kalibrasyon Sertifikası

8.810,00 TL

Çeşitli Ölçüm Cihazları için Mini Tripod

922,00 TL

Alüminyum Tripod

3.648,00 TL

Stroboskop PCE-DSX 20 için Yedek Tüp

2.372,00 TL

Ürün Bilgisi

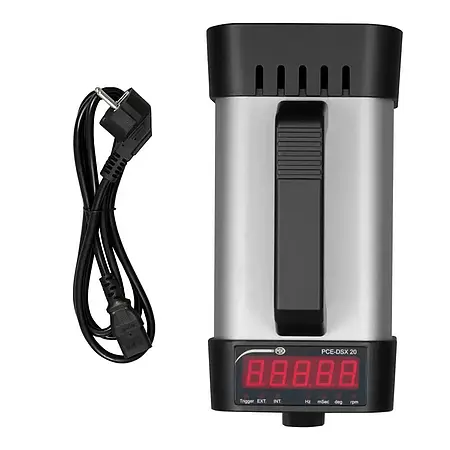

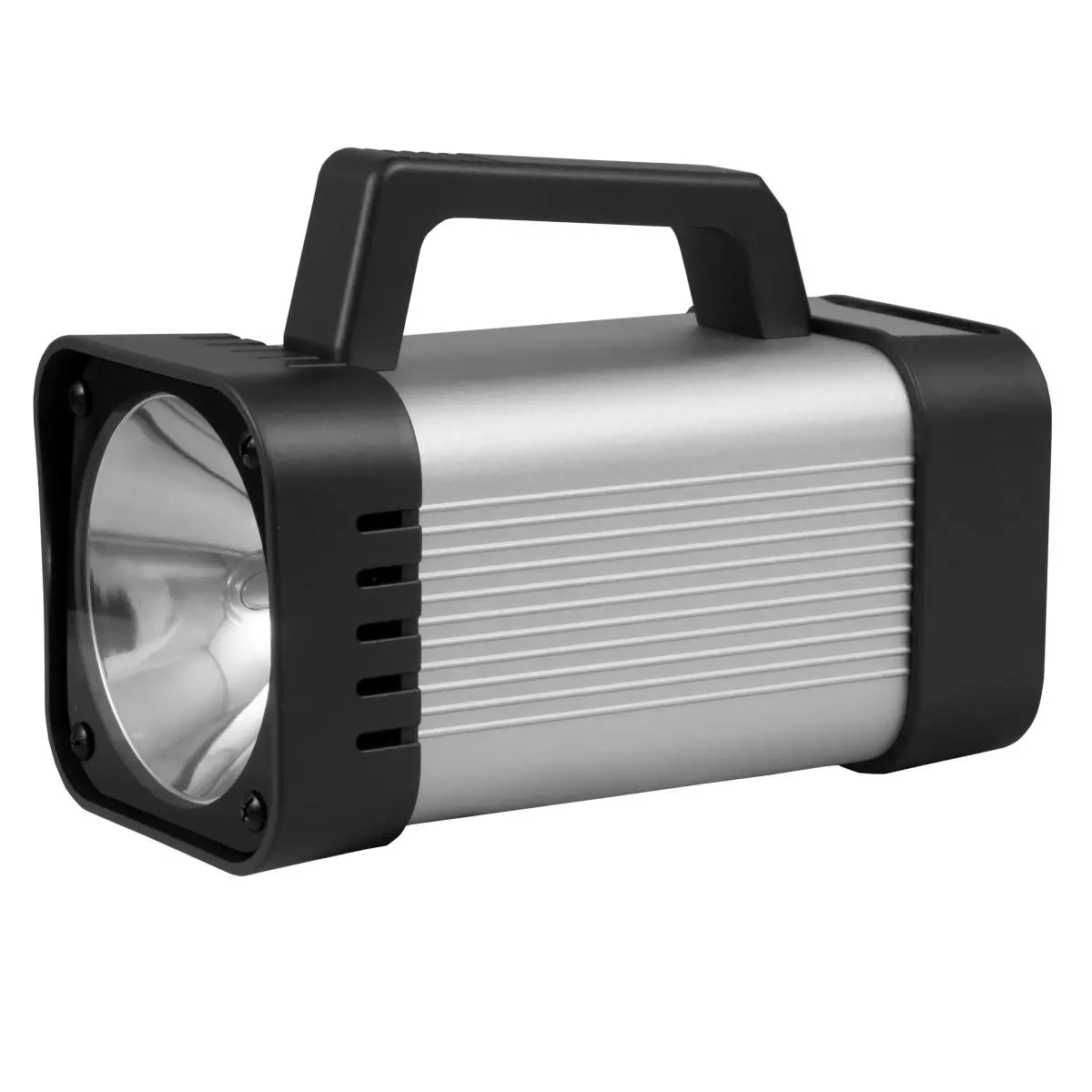

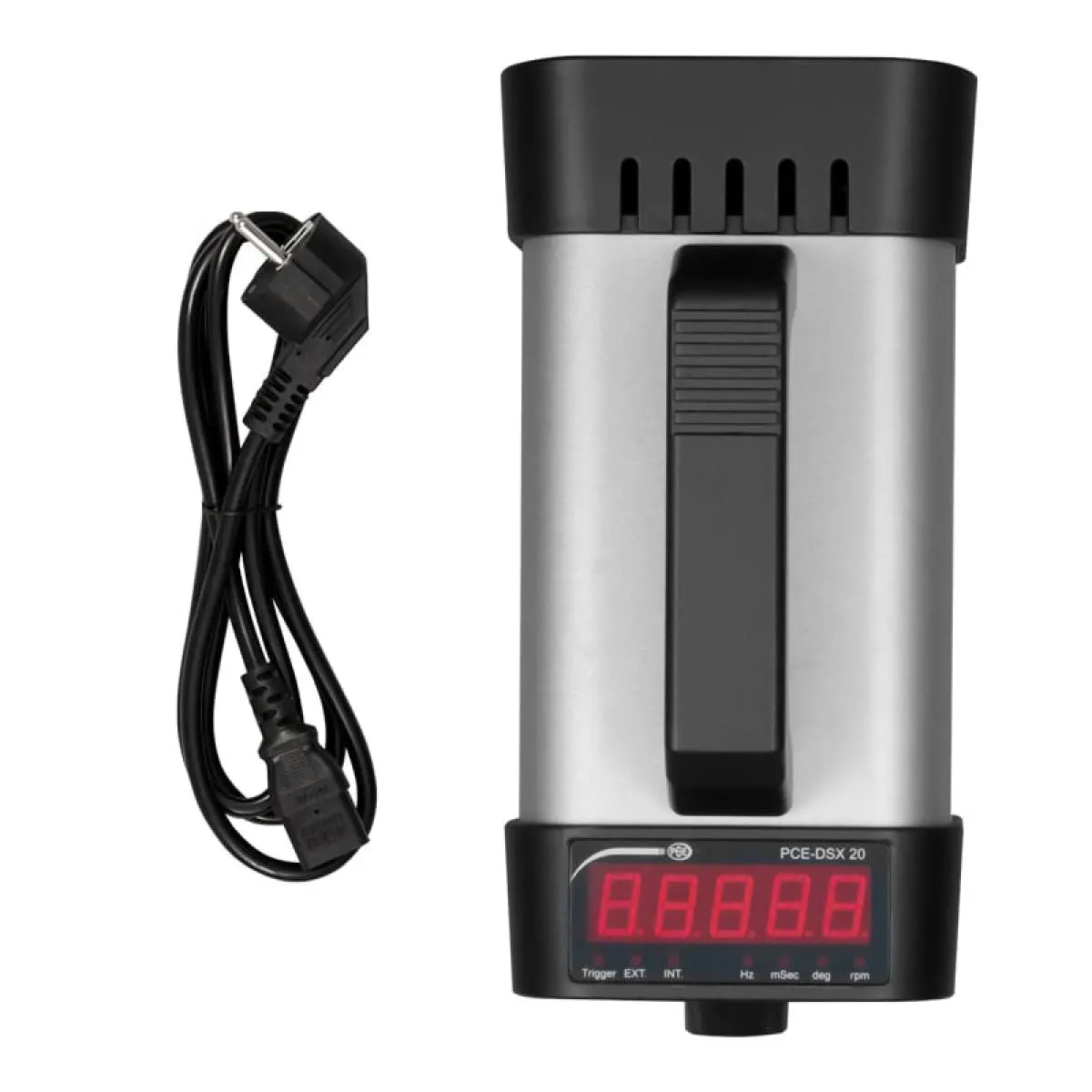

Stroboskop PCE-DSX 20
Taşınabilir / Profesyonel kullanım için / Parlak xenon flaş / LED ekran /

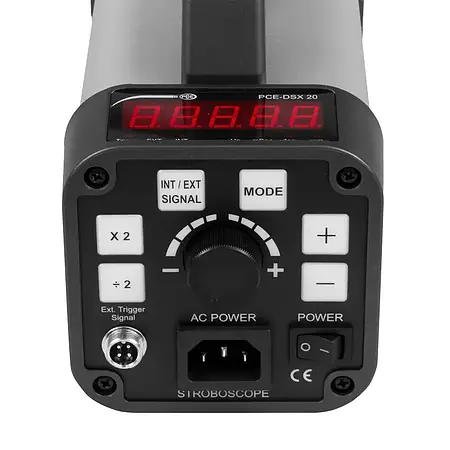

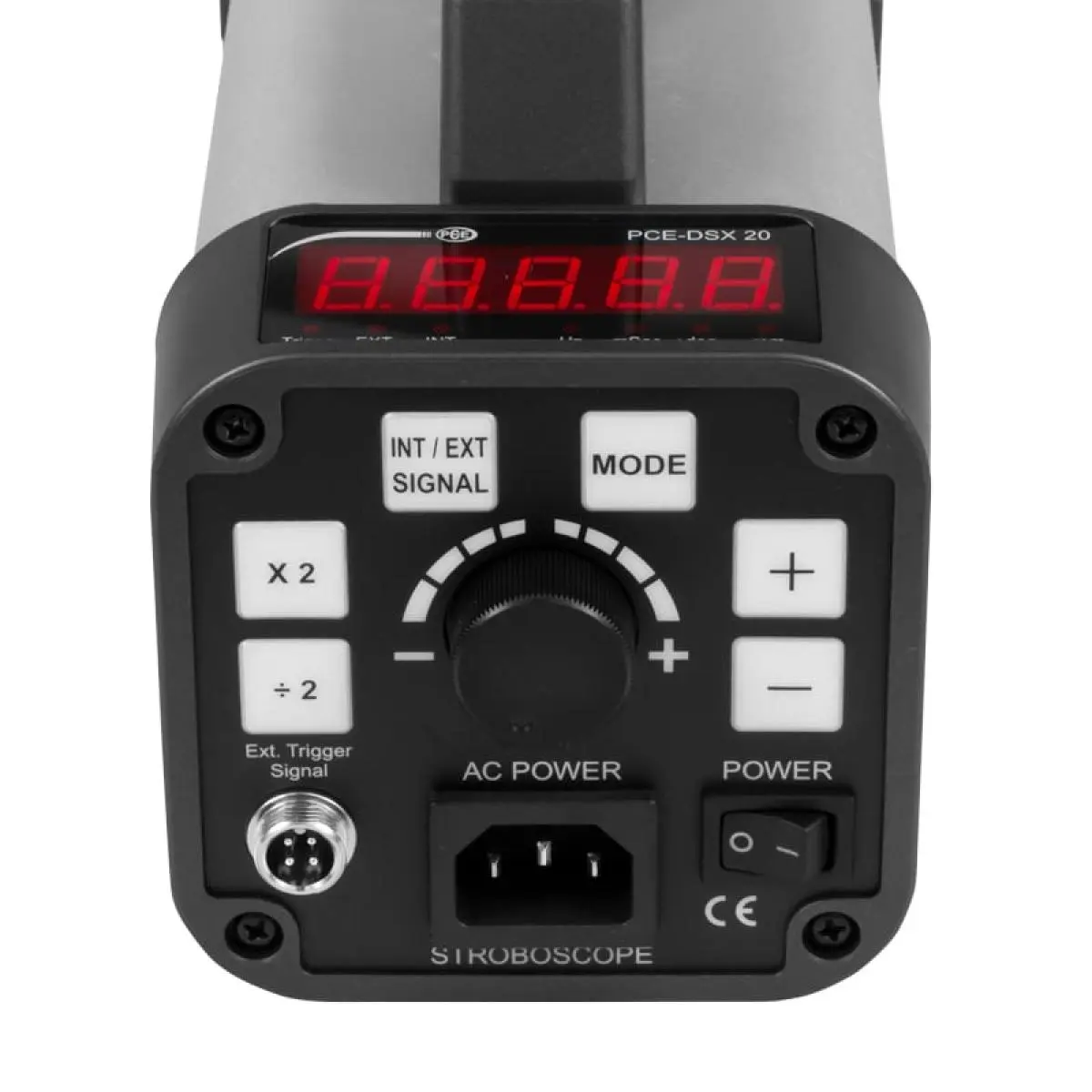

Harici tetikleme girişi / Tuş ve döner anahtar aracılığıyla ayar

Stroboskop PCE-DSX 20, genellikle dönme hızını ve titreşimleri ölçmek ya da hareketi gözlemlemek için kullanılır. Stroboskobun hafif ve küçük boyutlarda bir tasarıma sahip olması ulaşılması zor yerlerde bile kullanılmasını sağlar. Stroboskop, kullanıcı için en iyi araçtır. Flaş hızı, stroboskoptaki döner anahtar aracılığıyla ayarlanır ve stroboskobun dijital ekranında görüntülenir. Stroboskop ile herhangi bir sorun olmadan sürekli kullanım mümkündür. Stroboskopta harici tetikleme ya da senkronizasyon sağlayan bir tetikleme girişi bulunur. Stroboskop, güç kablosu ile çalışır. Stroboskopta bulunan bir tuş aracılığıyla yarım ya da iki kat hız seçilebilir.

Uygulamalar:

Stroboskop, endüstriyel ekipman ve makine servis teknisyenleri ve bakım personelleri için ideal bir araçtır. Stroboskop ile hızı, senkronizasyonu kontrol edebilir, çıplak gözle görülemeyecek hataları inceleyebilirsiniz. Stroboskop, pek çok endüstriyel işlemde ve araştırma ve geliştirmede uzun yıllardır kullanılmaktadır. Stroboskobun kullanıldığı alanlardan ve işlemlerden bazıları şunlardır:

- Bira fabrikaları ve maden suyu üreticilerinin dolum tesisleri ve etiketleme makineleri

- Kağıt ve baskı makineleri: Stroboskop burada 60 m/dk’dan daha yüksek hızlardaki kaydı tespit etmek için kullanılır. Stroboskop, titreşim gibi en küçük işlem hatalarının bile görselleştirilmesini sağlar. Stroboskop ile kağıt üzerindeki çok ince izlerin hata kaynağı tespit edilebilir.

- Tekstil fabrikalarındaki dokuma makineleri

- Otomotiv endüstrisi

- Yüksek hızlı makine ve motorlarda: Stroboskop hızı belirlemek için kullanılır. Bu, büyük ve yüksek hızlı motorların hızını proses kontrol sisteminden gelen verilerle ya da sürücüden elektriksel olarak gelen hız değeri ile kontrol etmeye ya da ayarlamaya yarar. Ayrıca, şaft mili eş merkezlilik açısından kontrol edilir. Bu nedenle, stroboskop, motorların, şaftların, kayışların, silindirlerin vb. incelenmesi için kullanılabilecek en iyi araçtır.

- İklimlendirme endüstrisindeki havalandırma sistemlerinde

- Çelik endüstrisinde şerit haddeleme tesislerinde

- Hareketli parçaların kullanıldığı her yerde ya da yüksek hacimli üretim işlemlerinde

Stroboskop kullanımında kazaların önlenmesine ilişkin not: Stroboskop ile görsel olarak durma noktasına getirilen tüm nesneler yüksek hızda hareket eder. Bu nedenle, her zaman güvenli bir mesafede durun ve test nesnesine dokunmayın.

Stroboskop kullanımına ilişkin genel bilgiler

Aşağıdaki resimler doğru değerler ya da en uygun hareketsiz görüntü elde etmek için stroboskobun nasıl doğru kullanılacağını ya da çift hızın (110 rpm yerine 220 rpm) arkasındaki nedenin ne olduğunu gösterir. Burada sadece bir tahrik ve tahrik mili örneği ele alınsa da doğru prosedür genel olarak geçerlidir.

Sadece bir kayış tahrikini incelerken optik bir durma noktasına ulaşmak kolaydır (burada stroboskobu ayarlayabileceğiniz belirgin bir nokta her zaman bulunabilir).

Stroboskop ile birden fazla V kayışını incelerken mümkünse makinenin onarımı ya da bakımı sırasında tüm kayışların üzerinde çalışma yönüne dik olarak bir tebeşirle tüm kayışlar boyunca bir referans çizgisi işaretlemelisiniz.

Şaft üzerinde ölçüm örneği:

İyi ya da en uygun şekilde ortalanmış pervaneli bir şaftla gerçek hız her zaman optik durma noktasında ölçülür. Ancak, pervanenin eksenel bir etkisi ya da dengesizliği söz konusu ise stroboskop ile hızın iki katı ölçülür. Bu durum, sahada çalışma sırasında sıklıkla yanlış değerlendirmelere yol açar.

Özellikler

- Hız: 50 ... 35000 RPM/FPM

- Harici tetikleme girişi

- Tuş ve döner anahtar aracılığıyla ayar

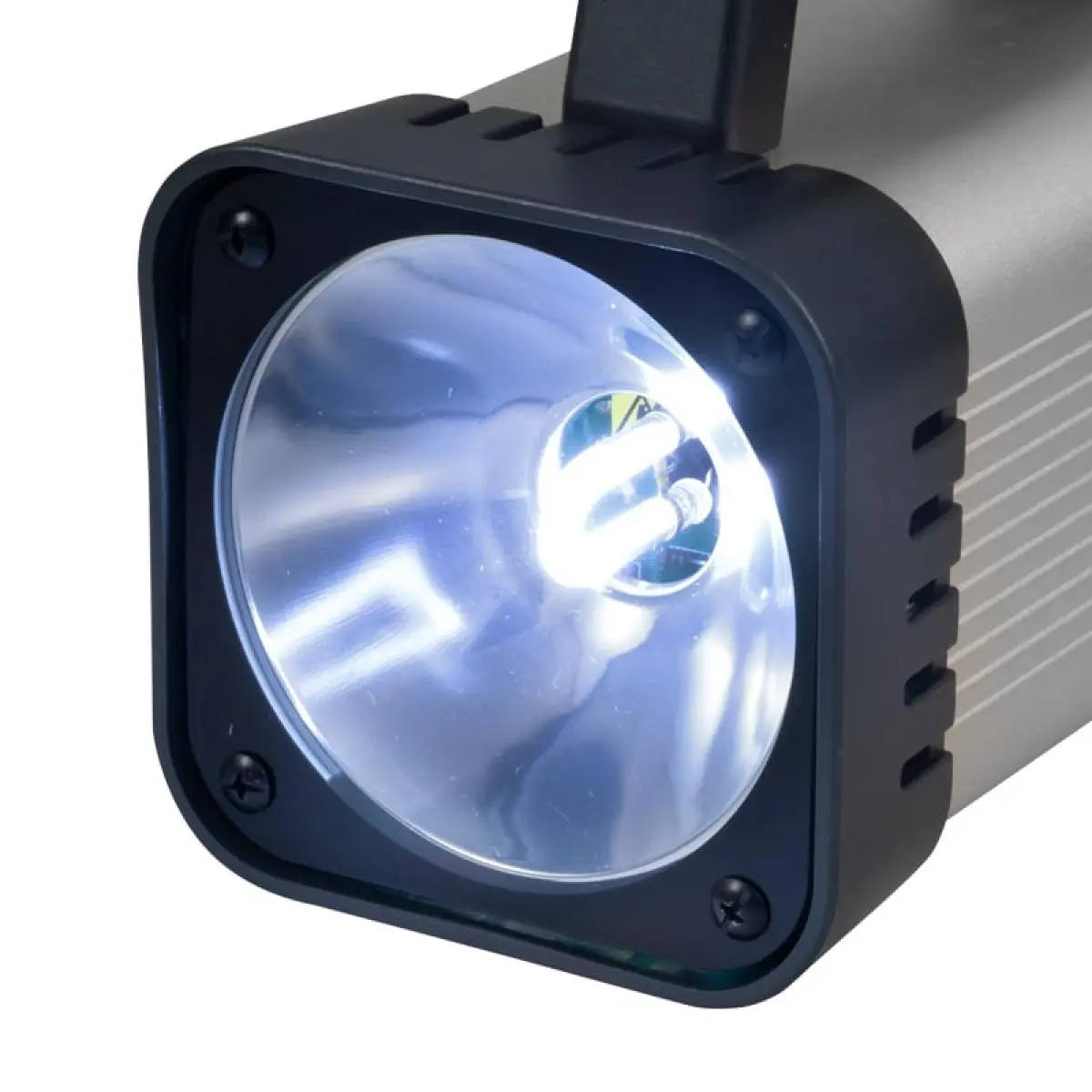

- Parlak ksenon flaş

Teknik Bilgiler

Optik devir hızı
Ölçüm aralığı	50 ... 999 RPM
Çözünürlük	0,1 RPM
Hassasiyet	±(ölçüm değerinin %0,05'i + 2 Dijit)

Optik devir hızı
Ölçüm aralığı	1000 ... 9999 RPM
Çözünürlük	1 RPM
Hassasiyet	±(ölçüm değerinin %0,05'i + 2 Dijit)

Optik devir hızı
Ölçüm aralığı	10000 ... 35000 RPM
Çözünürlük	10 RPM
Hassasiyet	±(ölçüm değerinin %0,05'i + 2 Dijit)

Faz kayması
Ölçüm aralığı	0 ... 359 °
Çözünürlük	1 °
Hassasiyet	±(ölçüm değerinin %0,1'i + 2 Dijit)

Frekans
Ölçüm aralığı	49,98 ... 599,9 RPM
Çözünürlük	0,001 Hz
Hassasiyet	±(ölçüm değerinin %0,05'i + 2 Dijit)

Frekans
Ölçüm aralığı	600 ... 5999 RPM
Çözünürlük	0,01 Hz
Hassasiyet	±(ölçüm değerinin %0,05'i + 2 Dijit)

Frekans
Ölçüm aralığı	6000 ... 35000 RPM
Çözünürlük	0,1 Hz
Hassasiyet	±(ölçüm değerinin %0,05'i + 2 Dijit)

Genel teknik bilgiler

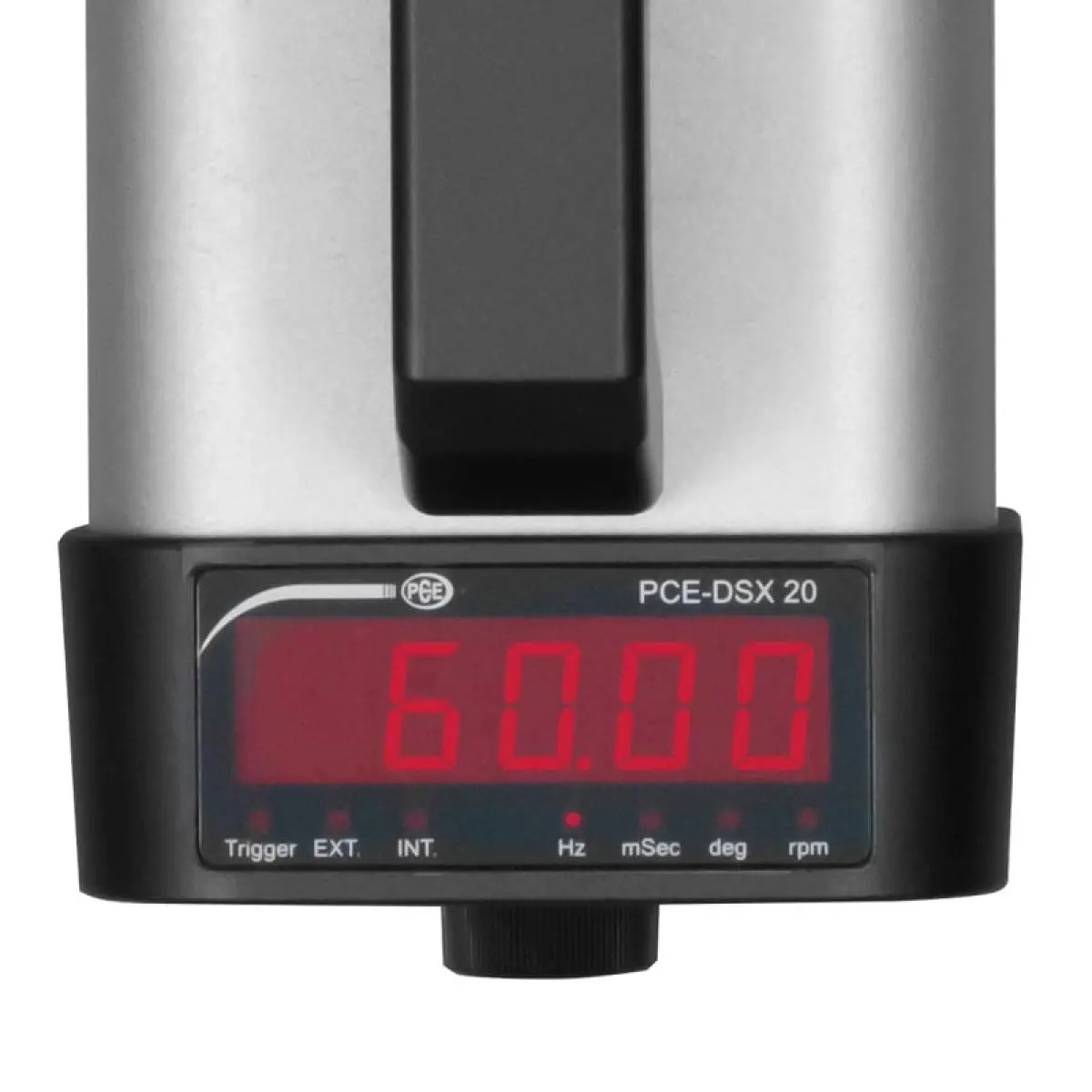

Ekran boyutu	2,8 İnç
Yanıt süresi Ek bilgi	Flaş: 10 ... 30 µs
Çalışma süresi Ek bilgiler	Ölçümler arasındaki duraklama en az 10 dakika olmalıdır. Flaş frekansı süresi: < 2000 RPM: 4 saat 2001 ... 3600 RPM: 2 saat 3601 ... 8000 RPM: 60 dakika > 8000 RPM: 30 dakika
Işık kaynağı	Xenon flaş
Işık rengi	6500 K
Flaş gücü	8 Joule
Tetikleme girişi	Harici, Seviye: High (Yüksek): 2,5 ... 12 V Low (Düşük): <0,8 V Aralık: 0 ... 1200 ms Çözünürlük: <1000 RPM: 0,1 RPM <9999 RPM: 1 RPM <35000 RPM: 10 RPM Hassasiyet: ± (Ölçüm değerinin %0,1'i + 2 Dijit)
Koruma sınıfı (cihaz)	IP20
Güç kaynağı	230 V AC 50/60 Hz
Konektör tipi	IEC fişi
Çalışma koşulları	0 ... 50 °C , %0 ... 80 n.o.
Depolama koşulları	0 ... 50 °C , %0 ... 80 n.o.
Boyutlar ( U x G x Y )	230 x 110 x 150 mm
Ağırlık	1145 g
