Pürüzlülük Test Cihazı PCE-RT 2300

Pürüzlülük Test Cihazı PCE-RT 2300 [büyüt]

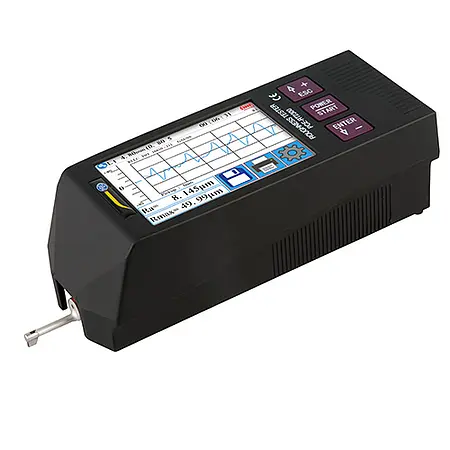

Pürüzlülük Test Cihazı PCE-RT 2300

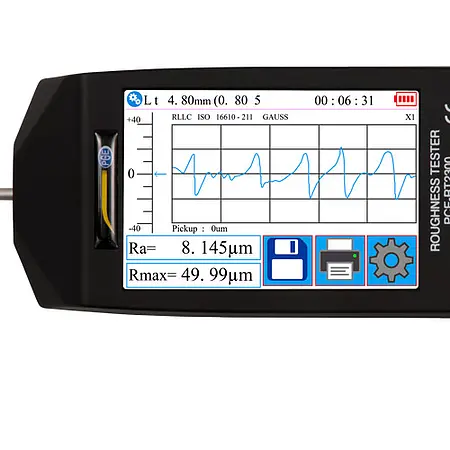

Pürüzlülük Test Cihazı PCE-RT 2300 Ekranı
Pürüzlülük Test Cihazı PCE-RT 2300 Önden Görünüm
Pürüzlülük Test Cihazı PCE-RT 2300 Bağlantı
Pürüzlülük Test Cihazı PCE-RT 2300 Sensör
Pürüzlülük Test Cihazı PCE-RT 2300 Alt Görünüm

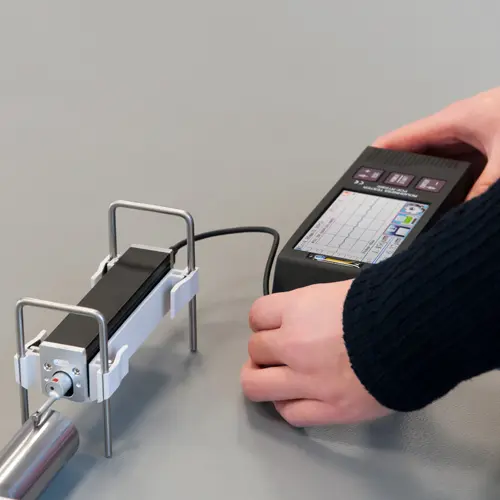

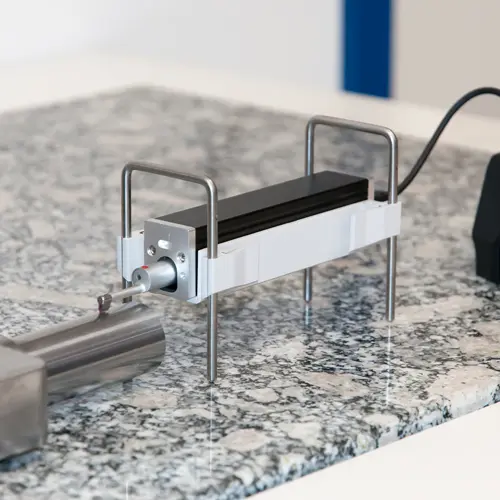

Pürüzlülük Test Cihazı PCE-RT 2300 Uygulama
Pürüzlülük Test Cihazı PCE-RT 2300 Uygulama
Pürüzlülük Test Cihazı PCE-RT 2300 Uygulama

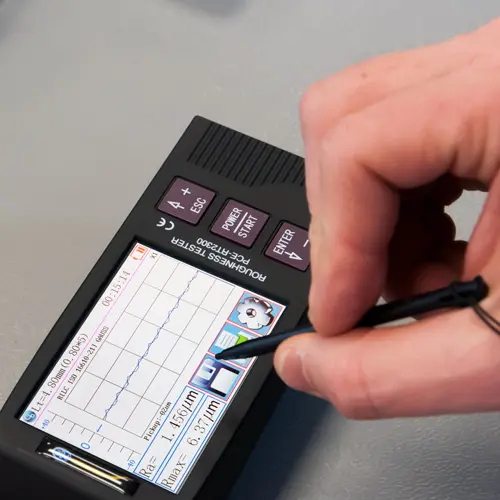

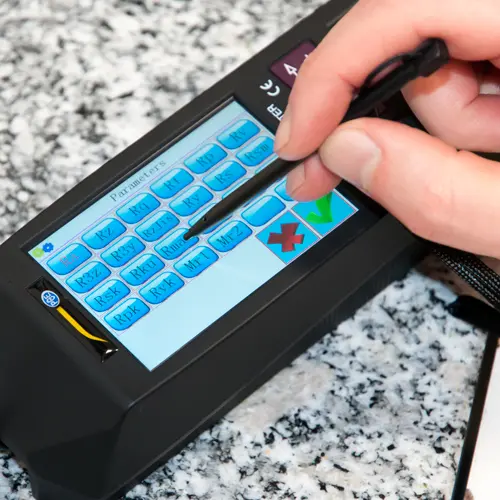

Pürüzlülük Test Cihazı PCE-RT 2300 Dokunmatik Ekran
Pürüzlülük Ölçüm Cihazı PCE-RT 2300
Pürüzlülük Ölçüm Cihazı PCE-RT 2300
Pürüzlülük Ölçüm Cihazı PCE-RT 2300
Pürüzlülük Ölçüm Cihazı PCE-RT 2300
Pürüzlülük Test Cihazı PCE-RT 2300 Teslimat İçeriği

Pürüzlülük Ölçüm Cihazı PCE-RT 2300

Sip.no.: PCE-RT 2300
EAN: 4250348718693
143.914,00 TL
172.696,80 TL
Fiyat artı kargo* ücreti
:
4250348718693
PCE-RT 2300
Teslimat süresi:1-2 iş günü

Aksesuar

Ürün Bilgisi

Pürüzlülük Ölçüm Cihazı PCE-RT 2300
Hızlı pürüzlülük tespiti (Ra, Rz, Rq, Rt vb.) / Taşınabilir / Çıkarılabilir motor ünitesi / Dokunmatik ekran / Arayüz

Pürüzlülük ölçüm cihazı PCE-RT 2300, yüzey pürüzlülüğünü ölçmek için kullanılır. Pürüzlülük ölçüm cihazında çıkarılabilir motor ünitesi bulunur. Bu özellik, küçük ya da dar profillerde bile yüzey pürüzlülüğünün belirlenmesini sağlar. Ölçüm değerleri, pürüzlülük ölçüm cihazının büyük LCD ekranında görüntülenir. Pürüzlülük ölçüm cihazı, dahili pil ile çalışır ve pil USB güç adaptörü ile şarj edilebilir.

Çıkarılabilir motor ünitesi, pürüzlülük ölçüm cihazının ana ünitesine kablo ile bağlanır. Elmas ölçüm ucu, motor ünitesine monte edilmiştir ve pürüzlülüğün ölçüleceği yüzeye maksimum 4 mN kuvvet uygular. Pürüzlülük ölçüm cihazı, ISO, ANSI ve JIS standartlarına göre ölçüm gerçekleştirir.

Pürüzlülük ölçüm cihazı hakkında bilinmesi gerekenler:

Rz = ortalama pürüzlülük derinliği
Ortalama pürüzlülük derinliği Rz, bitişik birkaç ayrı ölçüm bölümünün en büyük tek pürüzlülüğünün aritmetik ortalamasıdır.

Ra = aritmetik ortalama pürüzlülüğü
Ra, uluslararası olarak uygulanan pürüzlülük parametresidir. Referans bölümü içindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır. Ölçülen Ra değeri her zaman aynı pürüzlülük profilinde belirlenen Rz değerinden daha küçüktür.

Rt = maksimum pürüzlülük derinliği
Maksimum pürüzlülük derinliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası arasındaki mesafedir.

Rq = ortalama pürüzlülüğün karekökü
Rq, her bir ölçüm mesafesi I içindeki tüm ordinat değerlerinin ortalama kareköküdür. Rq, RMS (Ortalama Karekökü) tanımına karşılık gelir.

Özellikler

- Dokunmatik ekran
- Tüm pürüzlülük değerlerinin ölçümü
- Pil ile çalışır
- Farklı filtreler ayarlanabilir
- Elmas ölçüm ucu
- Çıkarılabilir motor ünitesi

Teknik Bilgiler

Ölçüm Aralığı 320 µm
Hassasiyet ± 10%
Tekrarlanabilirlik ± 7%
Çözünürlük ± 20 µm: 0.01 µm
  ± 40 µm: 0.02 µm
  ± 80 µm: 0.04 µm

Ölçüm Parametresi Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Standart ISO 4287, ANSI b46.1, DIN 4768, JIS b601
Grafik Birincil profil (pürüzlülük + dalgalılık)
  Pürüzlülük profili (pürüzlülük)
  Yük eğrileri

Ölçüm Filtresi RC, PC-RC, Gauss, D-P
Kesme Uzunluğu (Cut Off)       0.25 mm / 0.8 mm / 2.5 mm
Hareket Uzunluğu 1 … 5 * cut-off uzunluğu
  Maks. 17.5 mm (ölçüm öncesi ve sonrası dahil)

Sensör Elmas ölçüm ucu, 90°
  5 µm

Sensör Temas Kuvveti < 4 mN
Tarama Hızı 0.25 mm: 0.135 mm/s
  0.8 mm: 0.5 mm/s
  2.5 mm: 1 mm/s

Ekran 3.5 inç LCD ekran
Güç Kaynağı 3.7 V lityum iyon pil
  5 V / 800 mA USB güç adaptörü

Pil Ömrü 50 saat
Çevre Koşulları -20 … +40 °C, maks. %90 n.o.
Depolama Koşulları -40 … +60 °C, maks. %90 n.o.
Boyut Ana ünite: 158 x 55 x 52 mm
  Motor ünitesi: 115 x 23 x 27 mm
Ağırlık Yaklaşık 500 g

Teslimat İçeriği

1 x Pürüzlülük Ölçüm Cihazı PCE-RT 2300
1 x Mikro Sensör
1 x Çıkarılabilir Motor Ünitesi
1 x Tripod (Motor ünitesi için)
2 x Bağlantı Kablosu (Motor ünitesi için)
1 x Şarj Aleti
1 x Arayüz Kablosu
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
