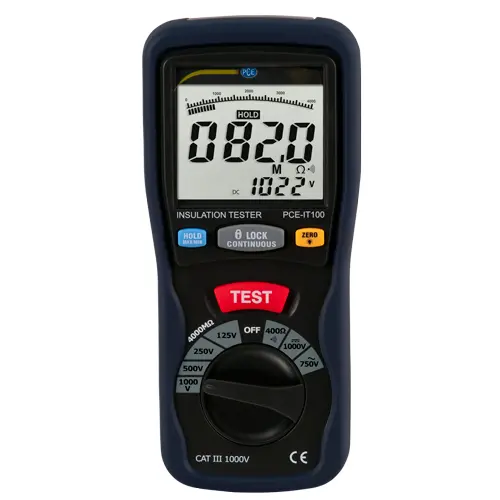

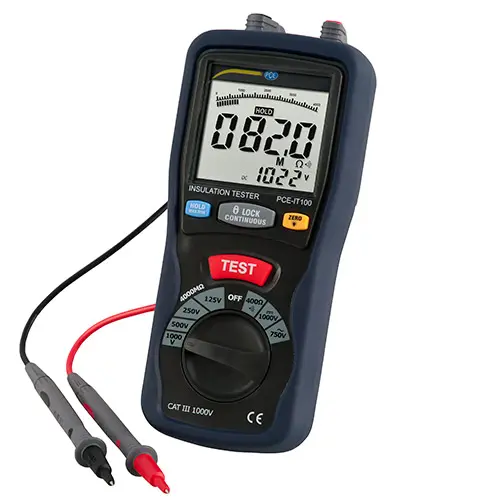

Ohmmetre PCE-IT100
4000 M’a kadar yalıtım direnci / CAT III 1000 V / Kolay kullanım /
Tekli ya da devamlı ölçüm / Maks./Min. ölçüm değeri fonksiyonu
Ohmmetre PCE-IT100, 152 V, 250 V, 500 V ve 1000 V’luk yardımcı voltajlar ile 4000 MΩ’a kadar olan yalıtım direncini tespit eder. Bunun haricinde, izolasyon test cihazı, 400 Ω’a kadar olan düşük empedanslı direnç ölçümü ve AC / DC voltaj ölçümü için ölçüm fonksiyonu da sunar. Bip sesi bulunan süreklilik testi de izolasyon test cihazının sunduğu bir diğer özelliktir. Mevcut ölçüm değeri için data hold fonksiyonunun yanı sıra izolasyon test cihazı, minimum ve maksimum ölçüm değerinin voltaj ve düşük empedanslı direnç ölçümü sırasında kaydedilmesini sağlar.

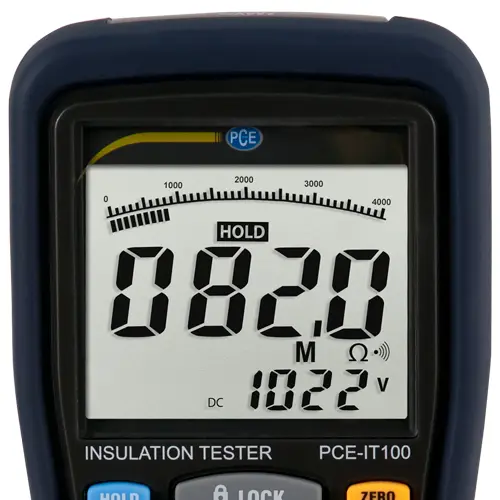

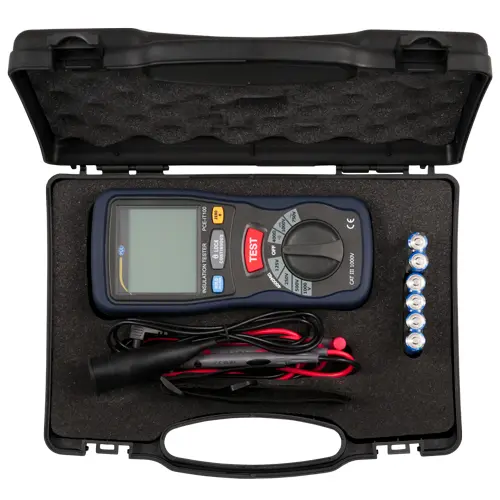

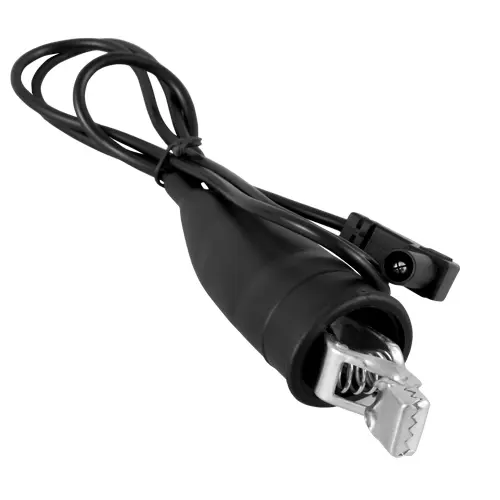

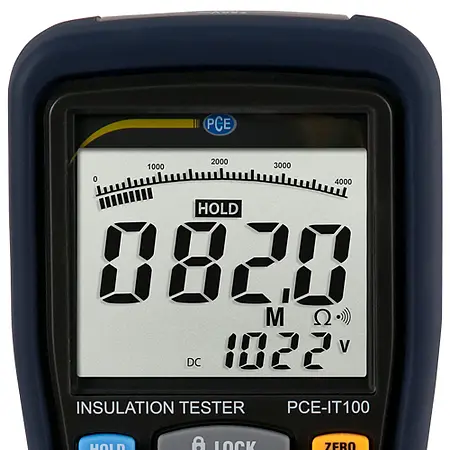

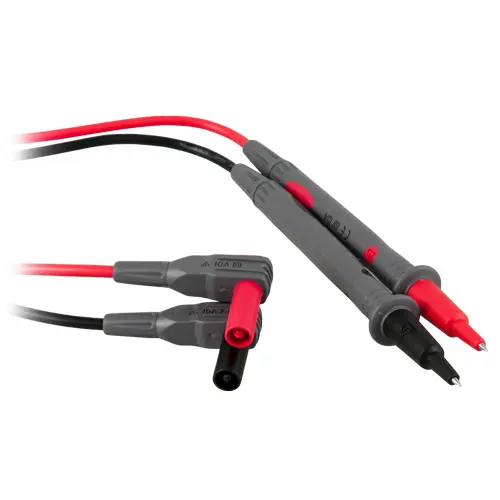

Büyük sayıları ve aydınlatması sayesinde izolasyon test cihazının ekranı zorlu aydınlatma koşullarında bile kolaylıkla okunabilir. Ölçüm fonksiyonunun büyük tuşlar ve anahtar düğme ile seçilmesi izolasyon test cihazının kullanımını kolaylaştırır. Ohmmetre PCE-IT100’ün teslimat içeriğinde ölçüm problarına sahip ölçüm kablosu çifti, timsah klipsli bir ölçüm kablosu ve altı pil bulunur.
İzolasyon ölçümlerinde uyulması gereken sınır değerleri
- Yeni tesisler (kuru odalar) için: 1000 Ohm x çalışma voltajı voltu (örneğin, 230 Volt’ta > 230 kOhm)
- Yeni tesisler (nemli odalar, dış mekan) için: 500 Ohm x çalışma voltajı voltu
- Topraklı cihazlar: 1000 Ohm x çalışma voltajı voltu
- Yalıtımlı cihazlar: 2 MOhm
- Elektrikli aletler: 2 MOhm
- Düşük voltaj koruması: 250 kOhm
- Elektrikli ölçüm cihazları: 5 MOhm
- Yaygın test voltaj değerleri: düşük voltaj ve telekomünikasyon sistemleri için 100 V, bina tesisatı ve ev aletleri için 500 V, düşük voltajlı motorlar ve transformatörler için 1000 V
| Doğru Voltaj (DC) | |
| Ölçüm aralığı | 0 ... 1000 V |
| Çözünürlük | 1 V |
| Hassasiyet | ±(0,8 %3 Dijit) |
| Aşırı yük | 1000 V rms |
| Altarnatif Gerilim (DC) | |
| Ölçüm aralığı | 0 ... 750 V |
| Çözünürlük | 1 V |
| Hassasiyet | ±%1,2 ± 10 Dijit |
| Aşırı yük | 750 V rms |
| Frekans aralığı | 40 ... 400 Hz |
| İzolasyon direnci | |
| Test gerilimi DC | 125 V |
| Ölçüm aralığı | 0,125 ... 4000 MΩ |
| Çözünürlük | 0,001 MΩ |
| Hassasiyet | ±(%2 + 10 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 250 V |
| Ölçüm aralığı | 0,25 ... 4000 MΩ |
| Çözünürlük | 0,001 MΩ |
| Hassasiyet | ±(%2 + 10 Dijit) MΩ |
| İzolasyon direnci | |
| Test gerilimi DC | 500 V |
| Ölçüm aralığı | 0,5 ... 4000 MΩ |
| Çözünürlük | 0,001 MΩ |
| Hassasiyet | ±(%2 + 10 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 1000 V |
| Ölçüm aralığı | 1 ... 4000 MΩ |
| Çözünürlük | 0,01 MΩ |
| Hassasiyet | ±(%3 + 10 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 40 Ω |
| Çözünürlük | 0,01 Ω |
| Hassasiyet | ±%1,2 ± 3 Dijit |
| Direnç | |
| Ölçüm aralığı | 0 ... 400 Ω |
| Çözünürlük | 0,1 Ω |
| Hassasiyet | ±%1,2 ± 3 Dijit |
| Genel teknik bilgiler | |
| Ölçüm fonksiyonları | MİN, MAKS, HOLD |
| Ölçüm oranı | 0,4 Hz |
| Otomatik kapanma | 10 dk |
| Çalışma yüksekliği | 2000 m maks. deniz seviyesinden yüksek |
| Test akımı | ≤ 200 mA |
| Sigorta(lar) | 10 A / 600 V (5 x 20 mm) |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP20 |
| Akü / Pil | 6 x 1,5 V AA Pil , Alkali-Manganez |
| Pil kapasitesi | 3000 mAh |
| Çalışma koşulları | 0 ... 40 °C , %0 ... 80 n.o. |
| Depolama koşulları | -10 ... 60 °C , %0 ... 70 n.o. |
| Boyutlar ( U x G x Y ) | 200 x 92 x 50 mm |
| Ağırlık | 700 g |
