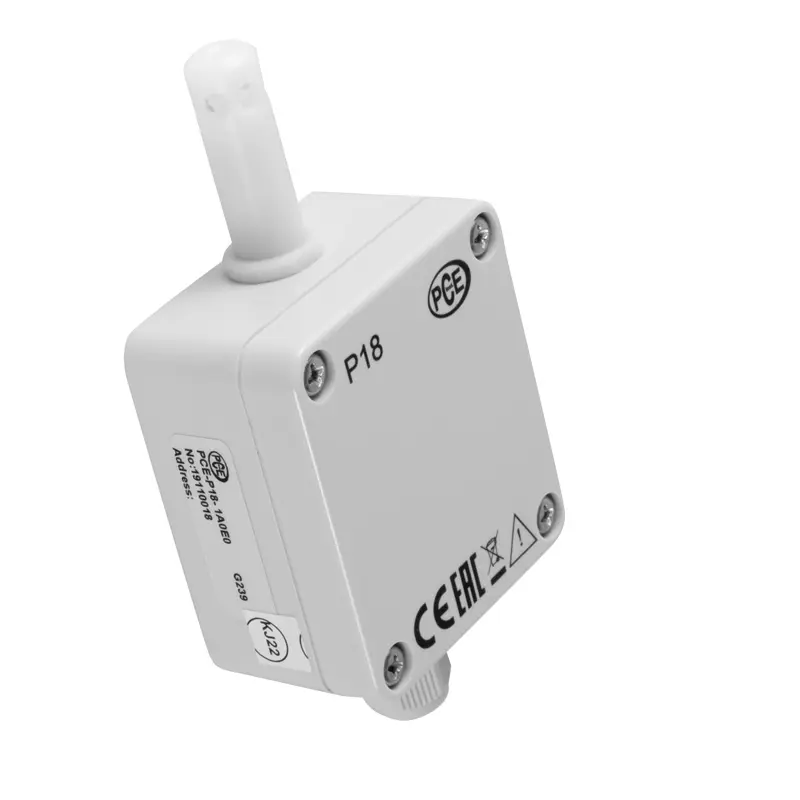

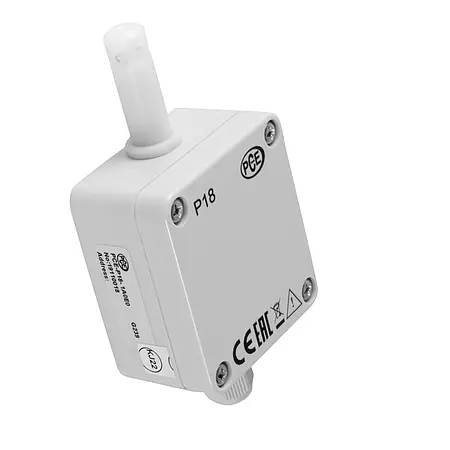

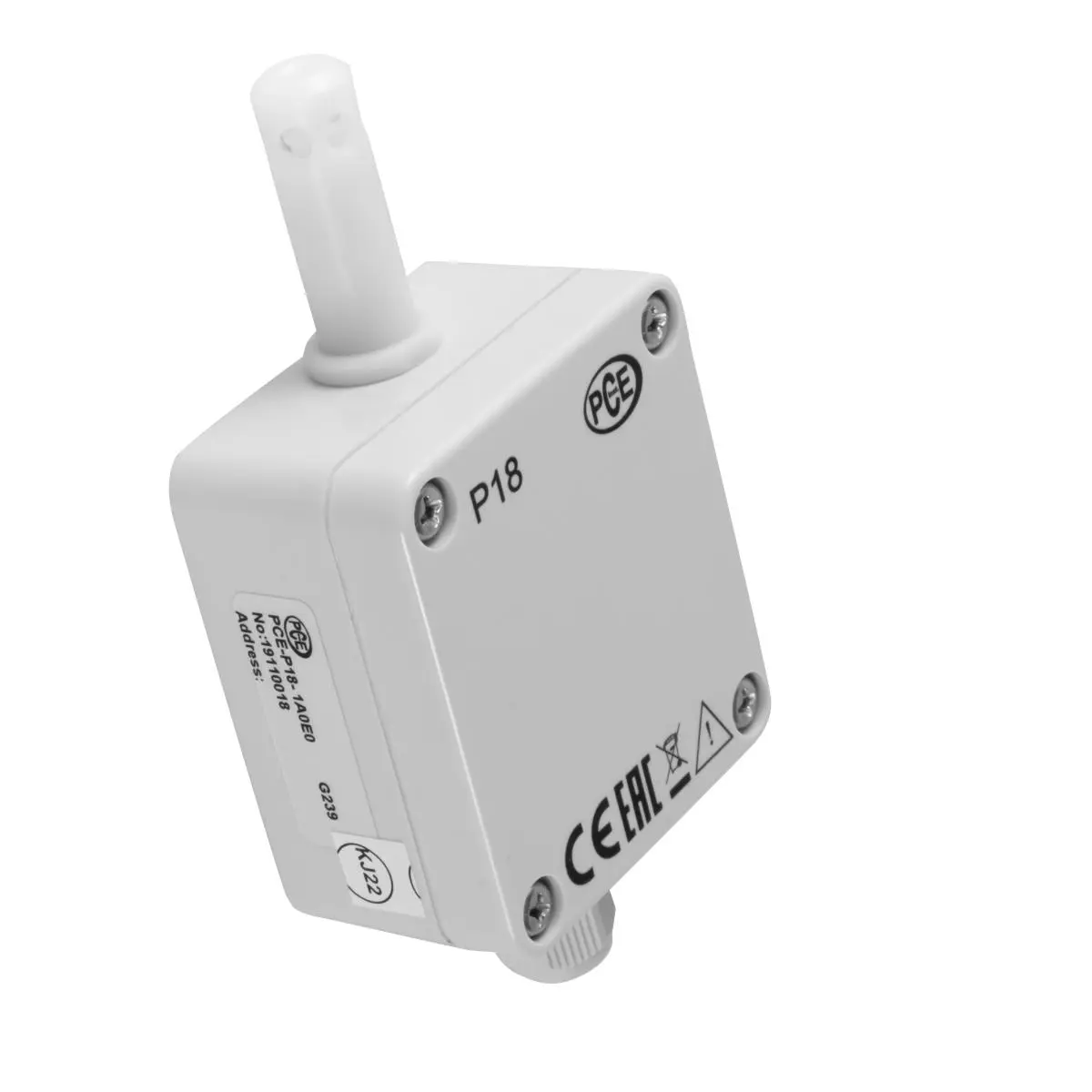

Nem Ölçer PCE-P18 4 … 20 mA
Sıcaklık ve nem ölçümü / 4 … 20 mA sinyali olarak çıkış / Kompakt /
Modbus RTU arayüzü / Duvar montajı
Nem ölçer PCE-P18, HVAC teknolojisinde sıcaklık ve nemi izlemek için kullanılır. Ölçüm değerleri, standart sinyal 4 … 20 mA olarak verilir. Bu kompakt nem ölçer ile sıcaklık ve nem, yarı iletken bileşen kullanılarak hassas bir şekilde belirlenir. Nem ölçer, DC voltajı ile çalışır. Ölçüm parametrelerinin çıkışı iki telli bir hat üzerinden gerçekleştirilir.

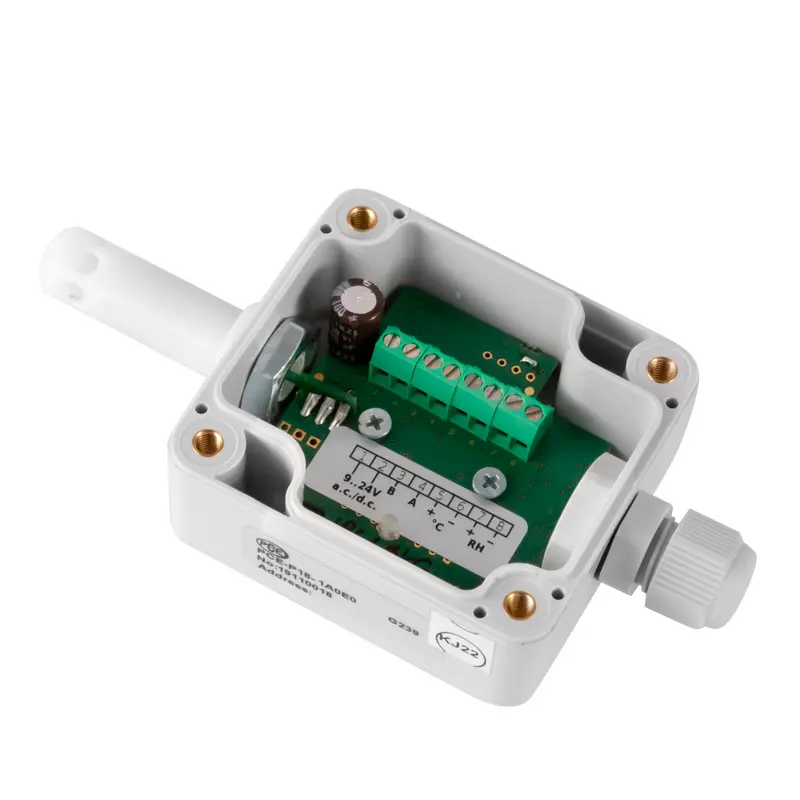

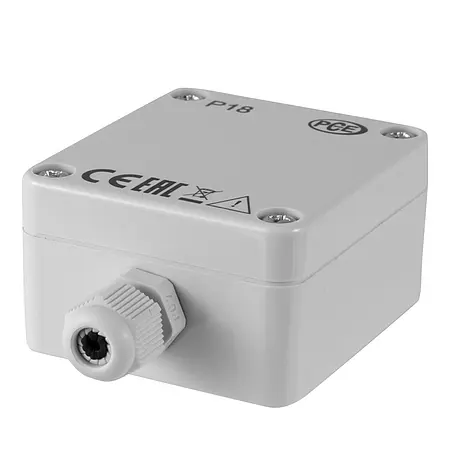

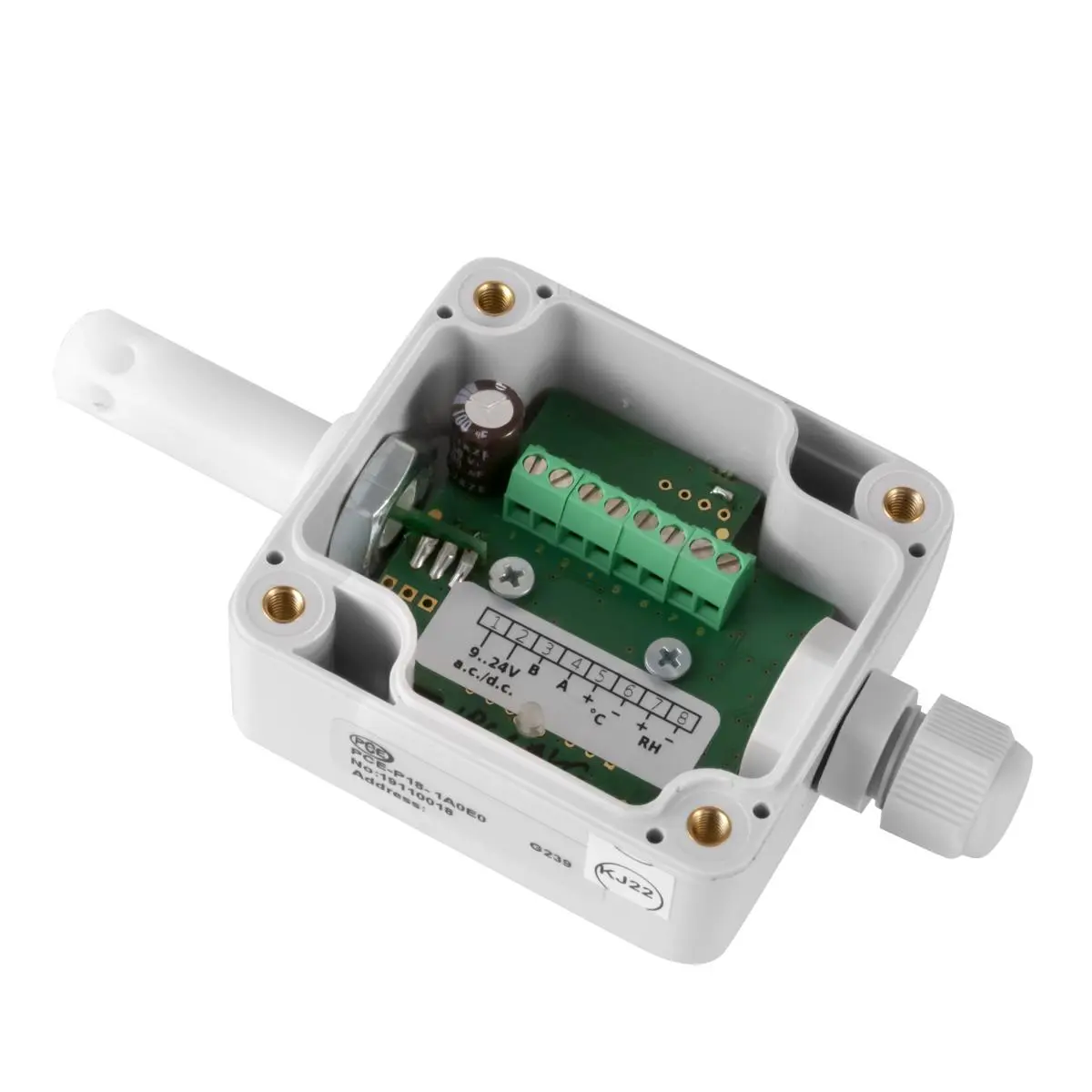

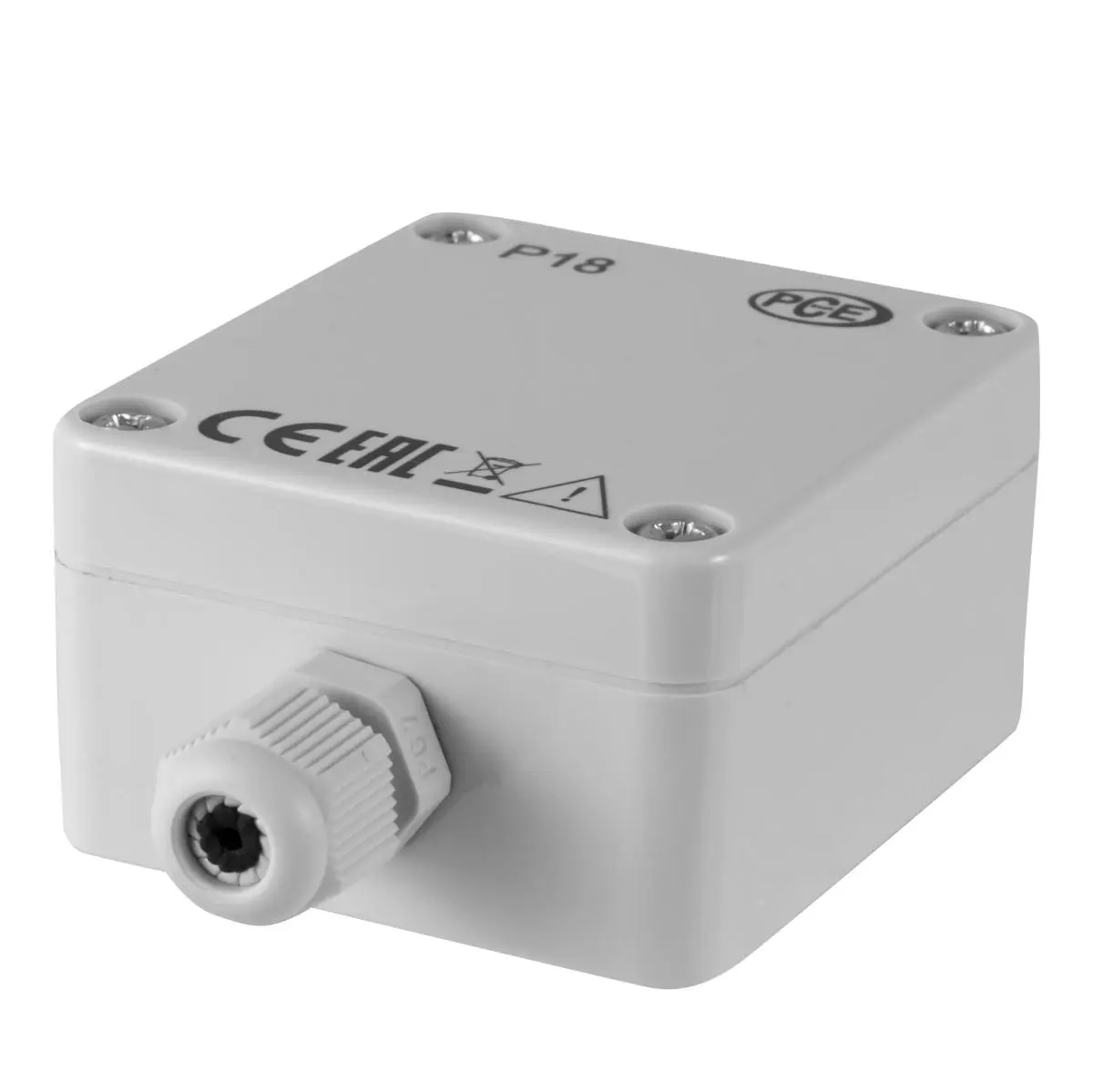

Tüm bağlantılar, nem ölçerin su geçirmez IP65 korumalı gövdesindeki vidalı kontaklar üzerinden yapılır. Ölçüm sinyalinin 4 … 20 mA sinyal olarak çıkışına ek olarak ölçüm değerlerinin çıkışı RS-485 arayüzü üzerinden de sağlanabilir. Bu fonksiyon, özellikle birkaç ölçüm noktasının birbirine bağlanması gerektiğinde kullanışlıdır.
| Bağıl nem | |
| Ölçüm aralığı | % 0 ... 9 |
| Hassasiyet | ±%3 |
| Bağıl nem | |
| Ölçüm aralığı | % 10 ... 90 |
| Hassasiyet | ±%2 |
| Bağıl nem | |
| Ölçüm aralığı | % 91 ... 100 |
| Hassasiyet | ±%3 |
| Sıcaklık | |
| Ölçüm aralığı | -20 ... +60 °C |
| Hassasiyet | ±%0,5 FS |
| Genel teknik bilgiler | |
| Çıkışlar | 4 ... 20 mA |
| Ekran tipi | Ekransız |
| Veri arayüzü | RS485 |
| Tepki süresi | 300 ms |
| Isınma süresi | 15 dk |
| Montaj | Duvar montajı |
| İletişim | Modbus RTU |
| Performans | 1,5 W |
| Aktarım formatı | 8N1, 8N2, 8O1 |
| Baud hızı | 4800 Bit/s, 9600 Bit/s, 19200 Bit/s, 38400 Bit/s, 57600 Bit/s |
| Histerezis | 1 |
| Sıcaklık etkisi | Her 10 °C için temel hatanın ±%25'i |
| Koruma sınıfı (cihaz) | IP65 |
| Güç kaynağı | 19 ... 30 V DC |
| Çalışma koşulları | -30 ... 85 °C , % 0 ... 95 n.o. |
| Depolama koşulları | -30 ... 85 °C , % 0 ... 95 n.o. |
| Boyutlar ( U x G x Y ) | 118 x 35 x 58 mm |
| Ağırlık | 125 g |
