NDT Cihazı PCE-CT 29
0 … 2000 µm / Mikro USB / İstatistik fonksiyonu / Sınır değeri alarm fonksiyonu / Sıcaklık ve nem
ölçümü / V oluk / Ölçüm değerlerinin aktarımı için yazılım / Opsiyonel ISO kalibrasyon sertifikası

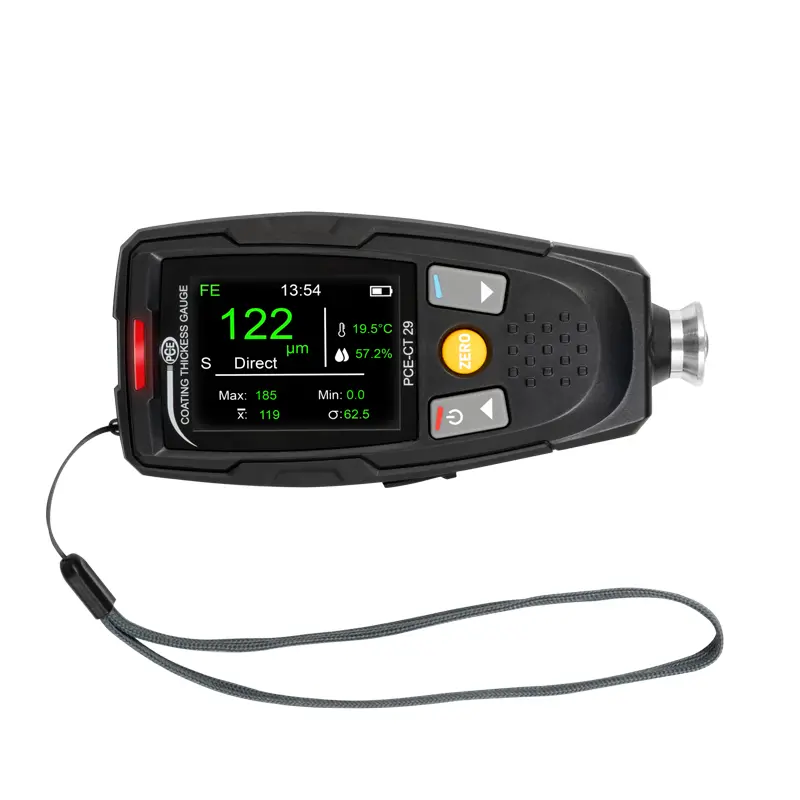

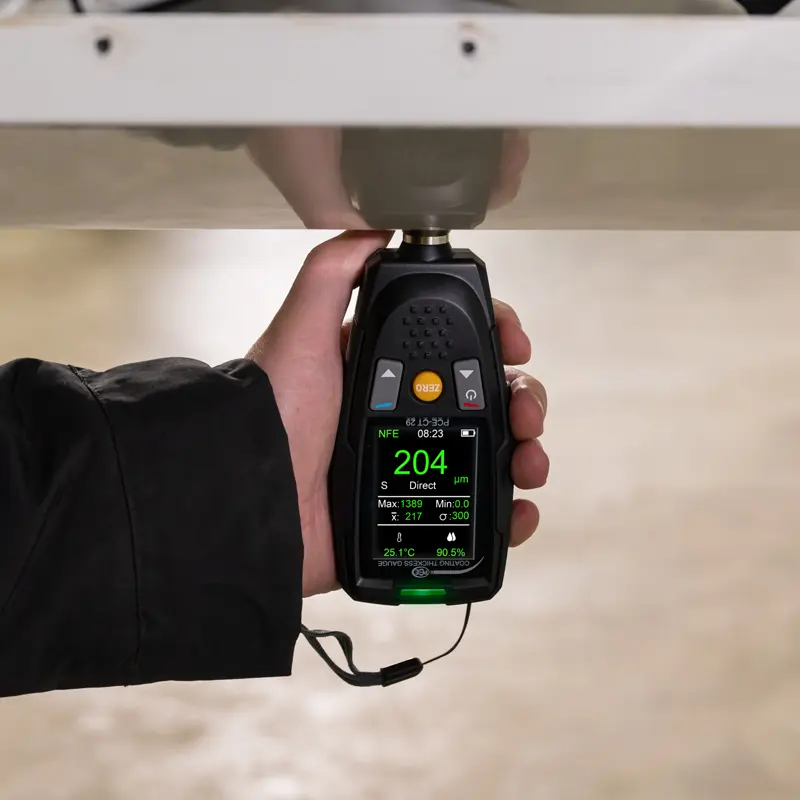

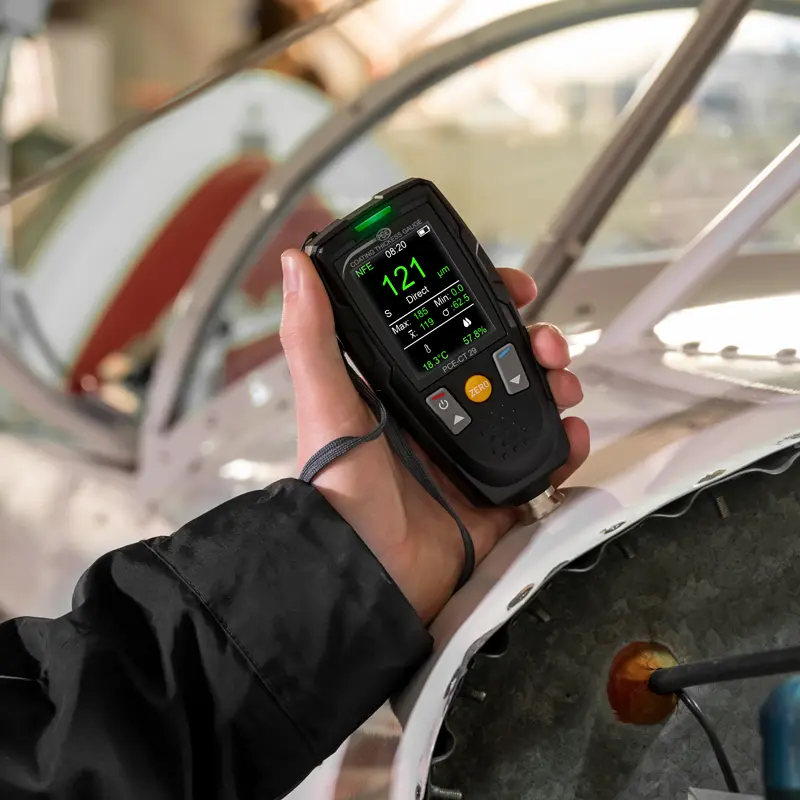

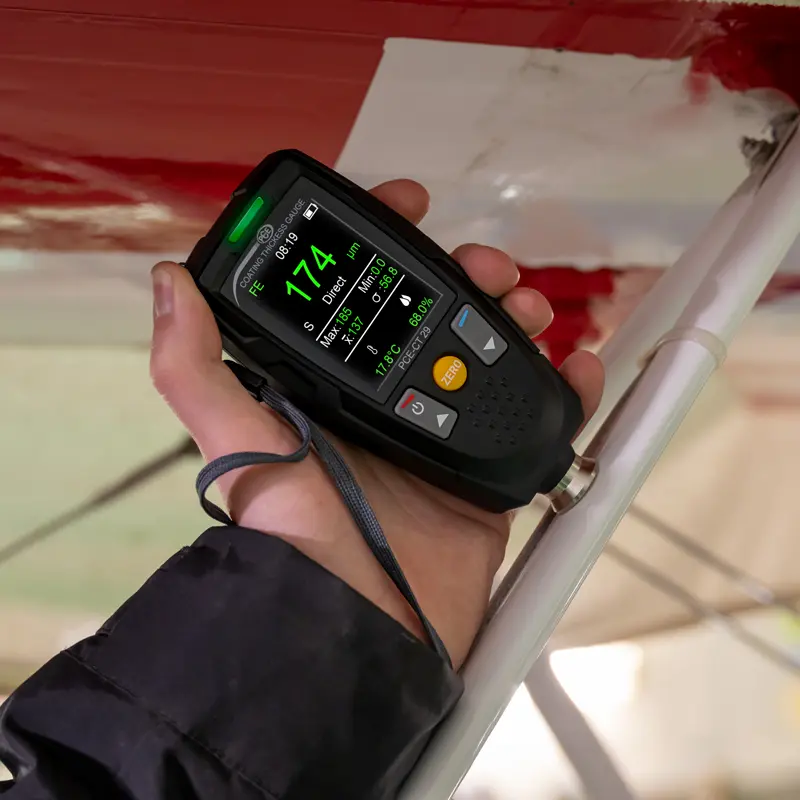

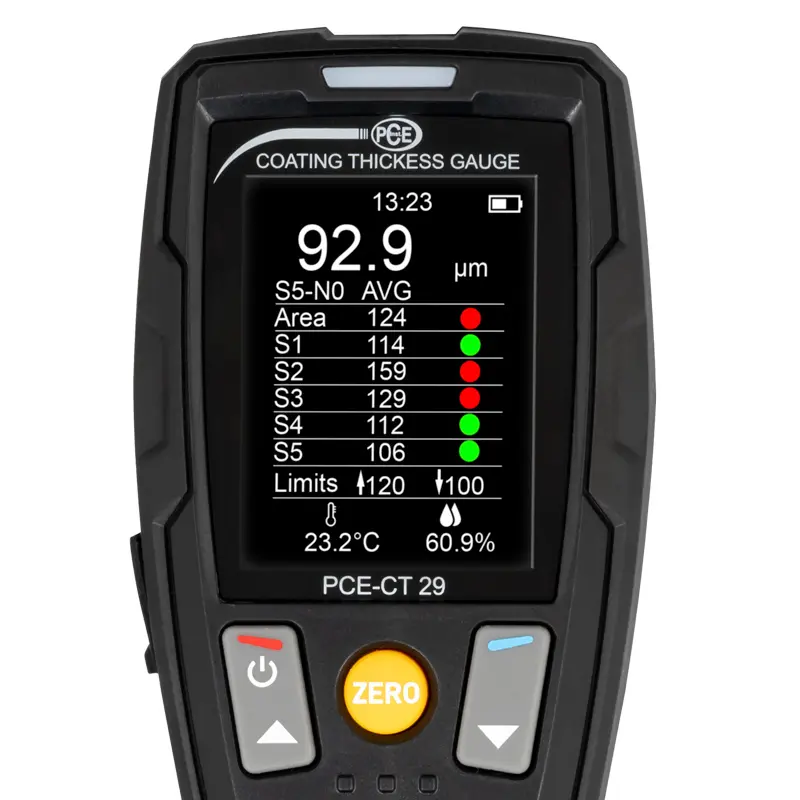

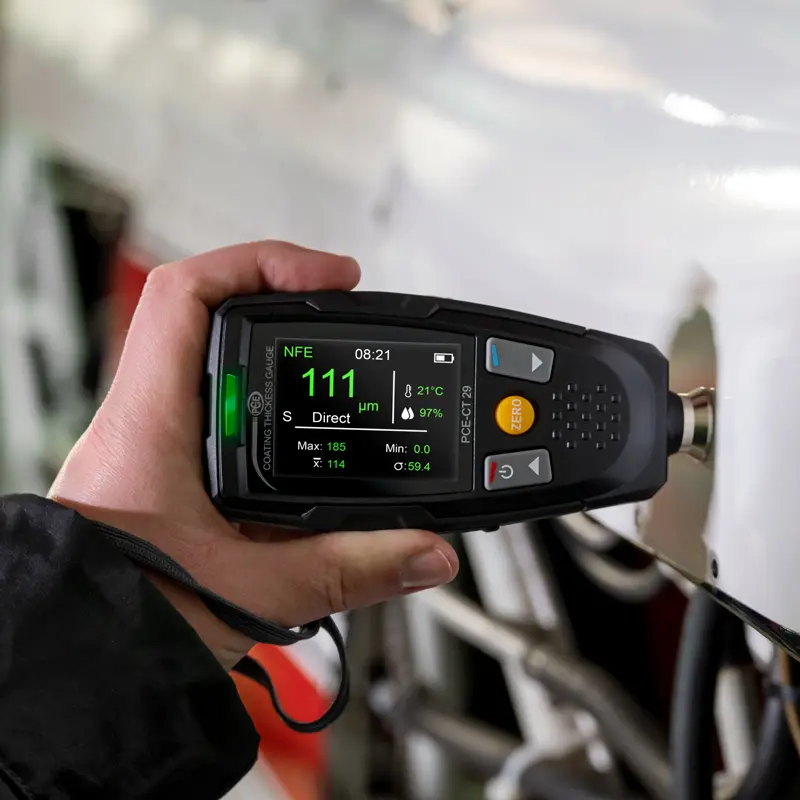

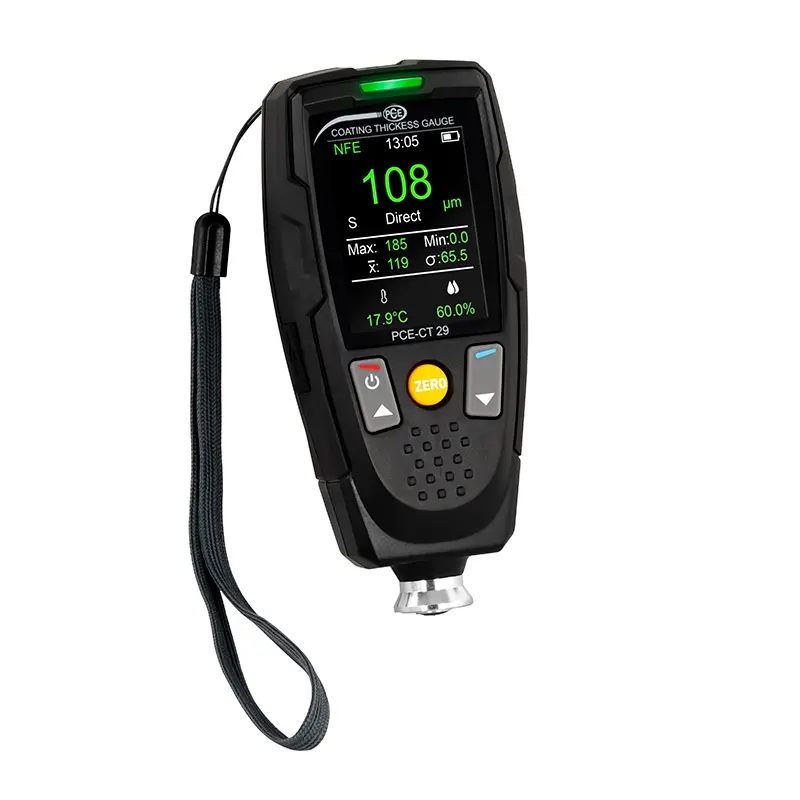

NDT cihazı PCE-CT 29, 0 … 2000 µm ölçüm aralığına sahiptir. NDT cihazı, demirli (Fe) ve demir dışı (NFe) metaller üzerindeki kaplama kalınlığını ölçmek için kullanılabilir. NDT cihazında ölçümlerin daha iyi bir şekilde analiz edilmesi için SSPC standartlarına uygun bir ölçüm fonksiyonu bulunur. Bu fonksiyon sayesinde kaplamanın korozyon koruması NDT cihazı ile kontrol edilebilir.
Ölçüm değerleri, grup fonksiyonu kullanılarak doğrudan NDT cihazında kaydedilir. NDT cihazında her biri 50 ölçüm içeren 50 grupluk bir hafıza bulunur. Her grupta NDT cihazı ile ölçülen tüm değerler için istatistikler oluşturulur. Tüm ölçüm verileri ve istatistikleri, NDT cihazı ile ölçüm gerçekleştirdikten sonra geri çağrılabilir.

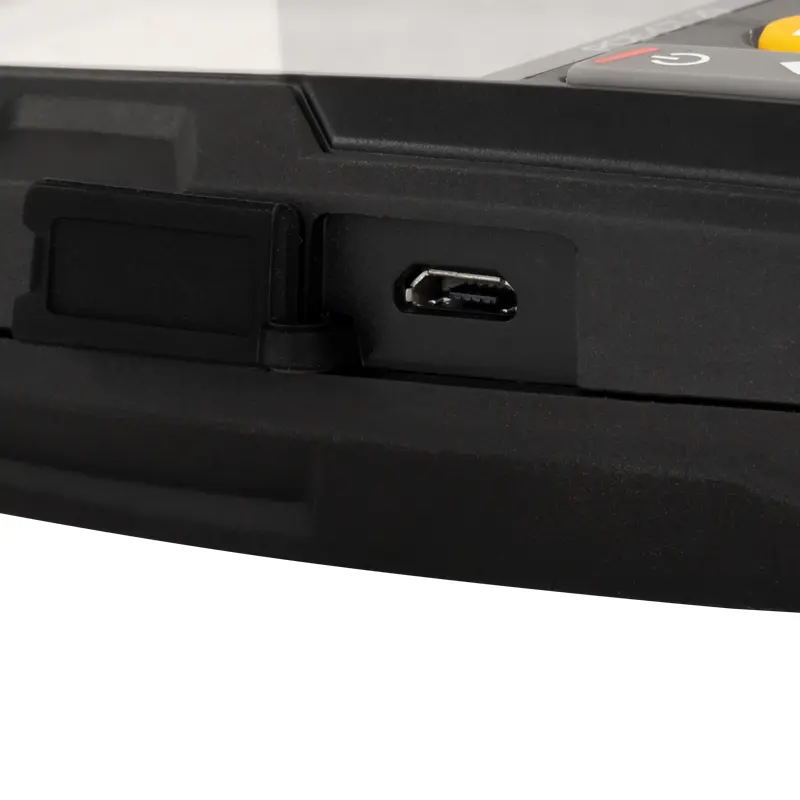

NDT cihazı, ölçüm değerlerinin analiz edilmesi için bilgisayara bağlanabilir. Bunun için NDT cihazında mikro USB arayüzü bulunur. Ölçüm verileri, yazılım aracılığıyla NDT cihazından bilgisayara aktarılabilir. Bunun haricinde, yazılım kullanarak NDT cihazı ile canlı ölçümler de gerçekleştirilebilir. Ölçüm değerleri, daha fazla işlenebilmeleri için yazılım aracılığıyla CSV ve XLS formatında dışarı aktarılabilir.

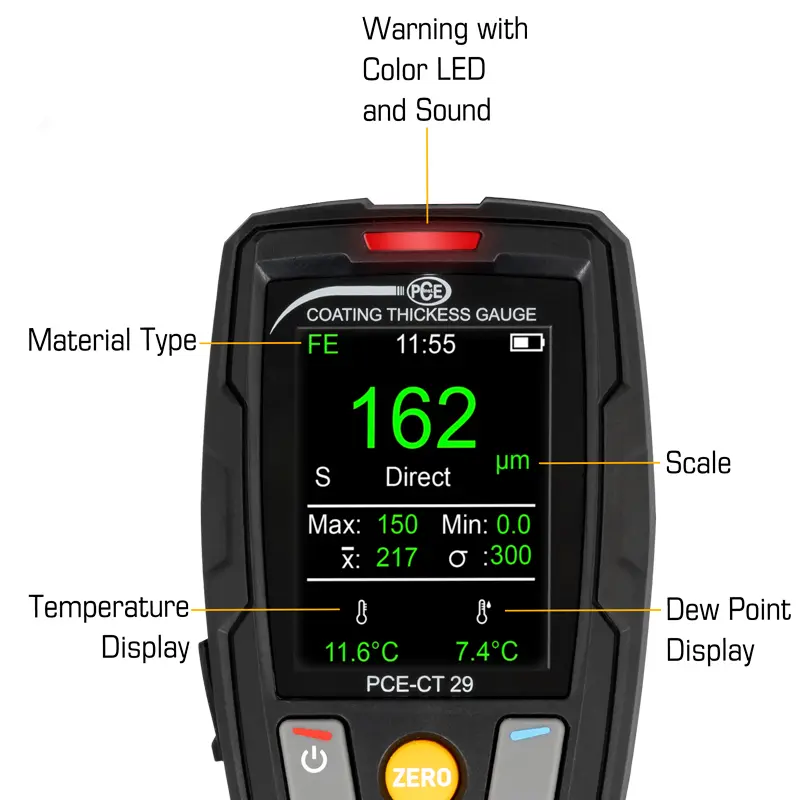

NDT cihazı ile kaplama kalınlığına ek olarak ortamın sıcaklığı ve nemi de ölçülebilir. Böylece, NDT cihazı, iklim koşullarının kaplama üzerinde daha fazla işlem yapmak için uygun olup olmadığını öğrenmede kullanılabilir.
V oluk, NDT cihazı ile boruların kaplama kalınlığını belirlemek için de kullanılabilir. NDT cihazı için opsiyonel ISO kalibrasyon sertifikası mevcuttur.
| Demirli Metal (Fe) Üzerinde Ölçüm | |
| Ölçüm Aralığı | 0 … 2000 µm |
| Çözünürlük | 0.1 µm @ 0.0 … 99.9 µm |
| 1 µm @ 100 … 2000 µm | |
| Hassasiyet | ±(Ölçüm değerinin %2’si ±2 µm) |
| Tekrarlanabilirlik | ±(Ölçüm değerinin %1’i ±1 µm) |
| En Küçük Eğrilik Yarıçapı | 1.5 mm |
| En Küçük Ölçüm Alanı | Ø7 mm |
| Minimum Tabaka Kalınlığı | 0.5 mm |
| Demir Dışı Metal (NFe) Üzerinde Ölçüm | |
| Ölçüm Aralığı | 0 … 2000 µm |
| Çözünürlük | 0.1 µm @ 0.0 … 99.9 µm |
| 1 µm @ 100 … 2000 µm | |
| Hassasiyet | ±(Ölçüm değerinin %2’si ±2 µm) |
| Tekrarlanabilirlik | ±(Ölçüm değerinin %1’i ±1 µm) |
| En Küçük Eğrilik Yarıçapı | 3 mm |
| En Küçük Ölçüm Alanı | Ø5 mm |
| Minimum Tabaka Kalınlığı | 0.3 mm |
| Sıcaklık | |
| Ölçüm Aralığı | 0 … 50 °C / 32 … 122 °F |
| Çözünürlük | 0.1 °C / °F |
| Hassasiyet | ±1.2 °C / ±2.2°F |
| Nem | |
| Ölçüm Aralığı | 0 … 100% n.o |
| Çözünürlük | 0.1% n.o |
| Hassasiyet | ±3.2% n.o @ 20.0 … 70.0% n.o |
| ±4.0% n.o @ 0.0 … 19.9% n.o | |
| ±4.0% n.o @ 70.1 … 100.0% n.o | |
| Diğer Teknik Özellikler | |
| Ölçüm İçin Temel Malzeme | Demirli (Fe) ve demir dışı (NFe) metaller |
| Ekran | 2.4 inç LCD ekran |
| Otomatik Ekran Hizalama | 0, 90, 180 ve 270°, kapatılabilir |
| (sadece ölçüm ekranı) | |
| İstatistiksel Fonksiyonlar | Ortalama, maksimum, minimum ve SDEV ölçüm değeri |
| Ölçüm Modu | Direkt, grup, SSPC |
| Ölçüm Birimleri | µm, mm, mils, inch |
| Güç Kaynağı | 2 x 1.5 V AA pil |
| Arayüz | Mikro USB (sadece veri aktarımı için) |

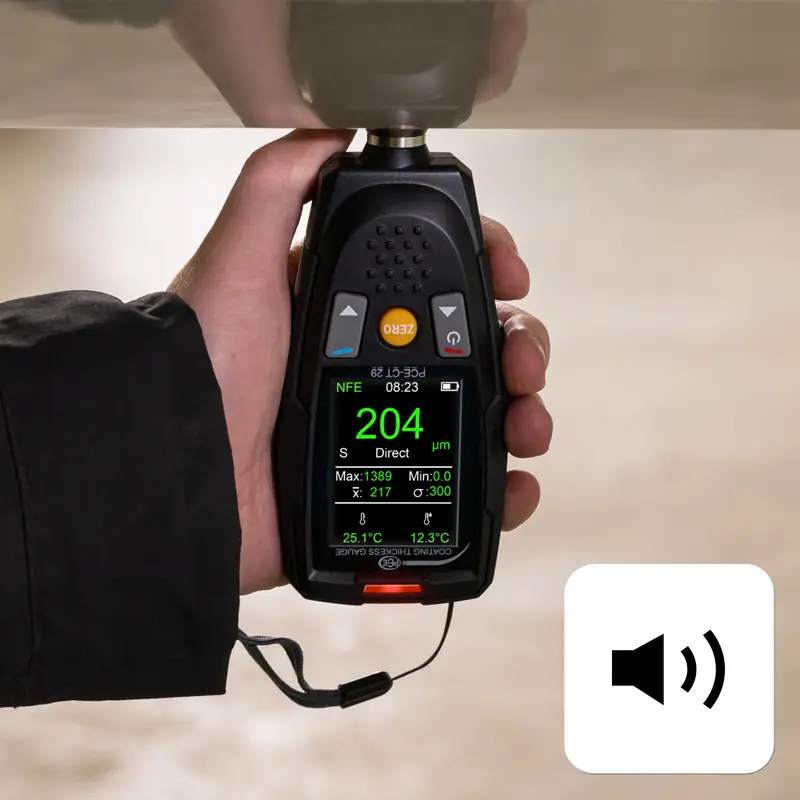

| Alarm | Ayarlanabilir üst ve alt alarm sınırları aşıldığında sinyal sesi ve/veya LED sinyal ışığı |
| Kapanma | Kapalı, 30 saniye, 1 dakika, 5 dakika |
| Menü Dilleri | İngilizce, Almanca, Fransızca, İspanyolca, İtalyanca, Portekizce, Çince, Japonca |
| Çevre Koşulları | 0 ... 50 °C, 20 ... 90% n.o, yoğuşmasız |
| Depolama Koşulları | -10 ... +60 °C, 20 ... 90% n.o, yoğuşmasız |
| Boyut | 35 x 64 x 137 mm |
| Ağırlık | 175 g |
