Taşınabilir ölçüm probu, küçük dövme parçalar ve kaynak dikişi testi için son derece uygundur.

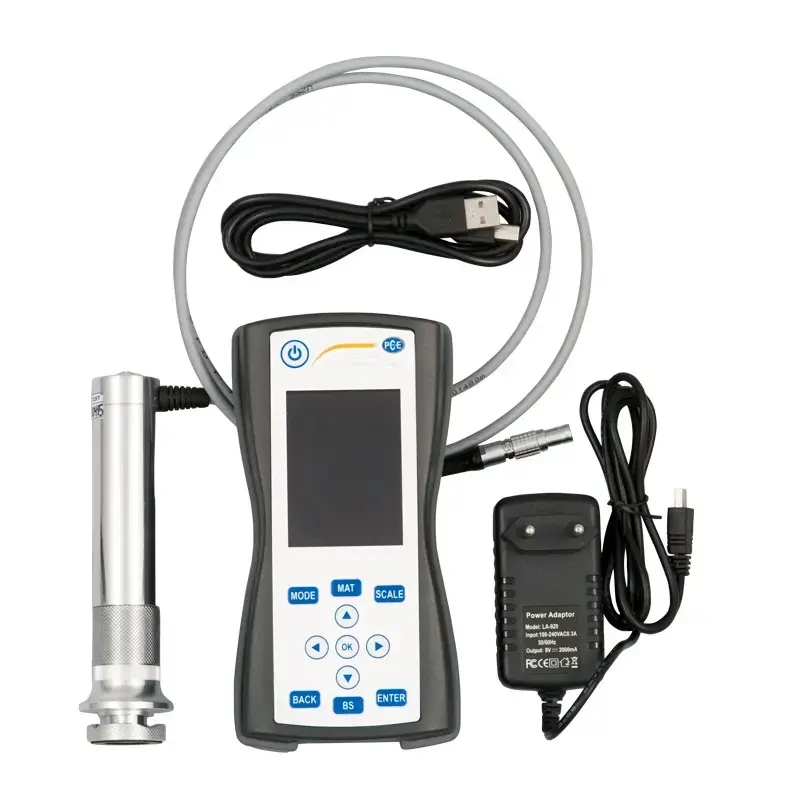

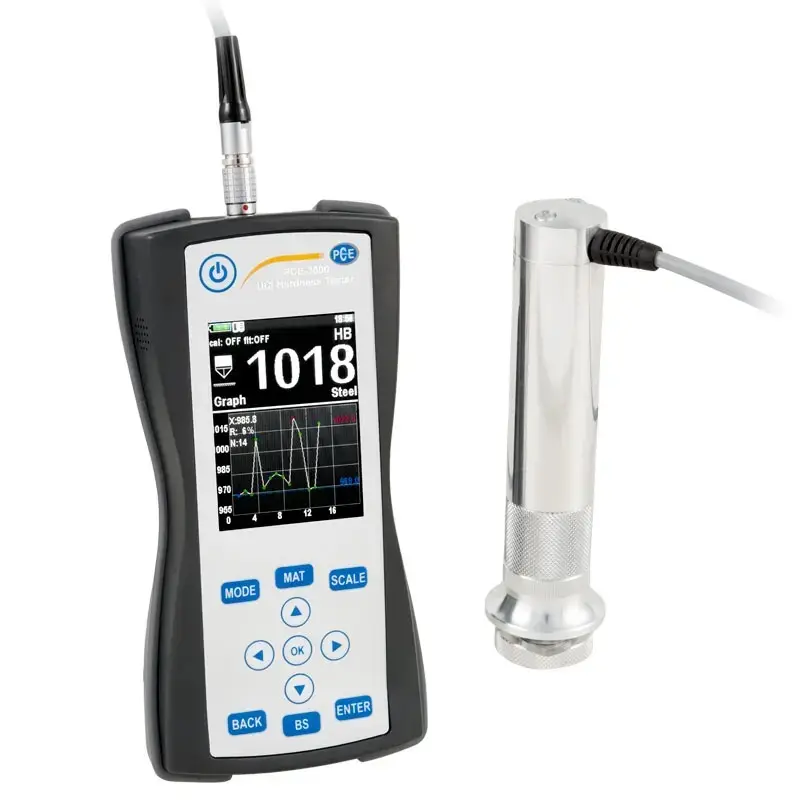

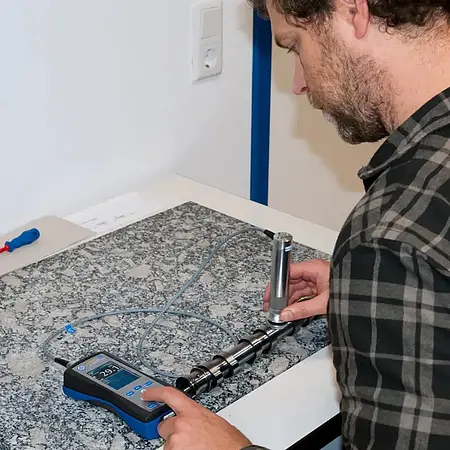

NDT Cihazı PCE-3500
Tahribatsız sertlik ölçümü / Büyük, renkli LCD ekran / Yazılım / HV, HRC, HRB, HB ve MPa
sertlik ölçekleri / Hafıza fonksiyonu / Problar değiştirilebilir / 136° Vickers elmas
NDT cihazı PCE-3500, metal bileşenlerin tahribatsız sertlik ölçümü için tasarlanmıştır. NDT cihazı, Ultrasonik Temas Empedansı (UCI) yöntemine göre çalışır. UCI işlemi sırasında probun Vickers elması rezonans ile tetiklenir. Proba basıldığında, titreşim frekansı yüzeyin sertliğine, malzemenin ve temas yüzeyinin elastisite modülüne bağlı olarak azaltılır. Yüzeyin sertliği, malzeme özellikleri ve frekans kayması dikkate alınarak belirlenebilir.

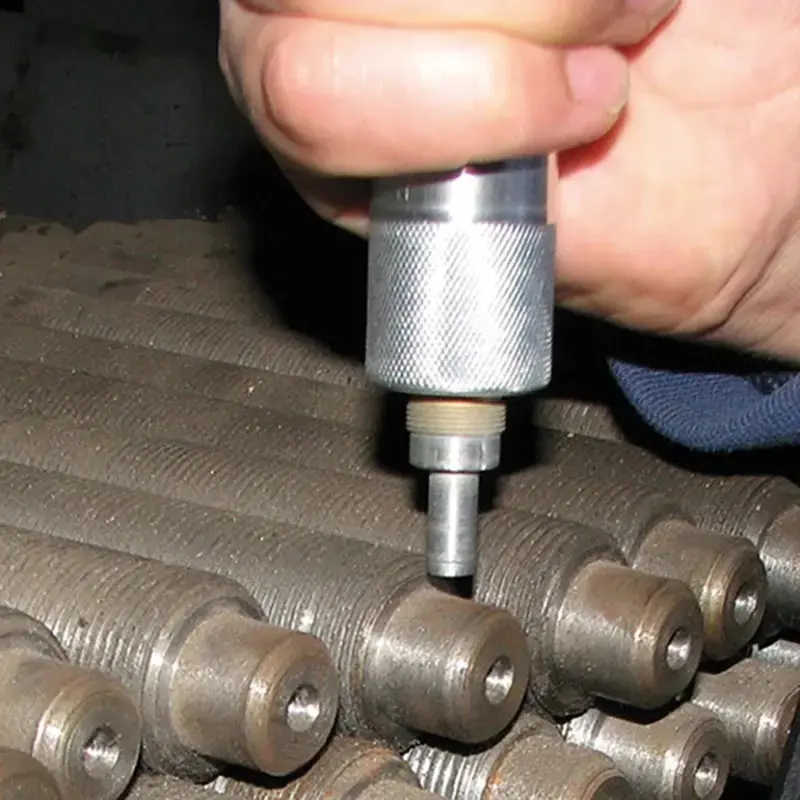

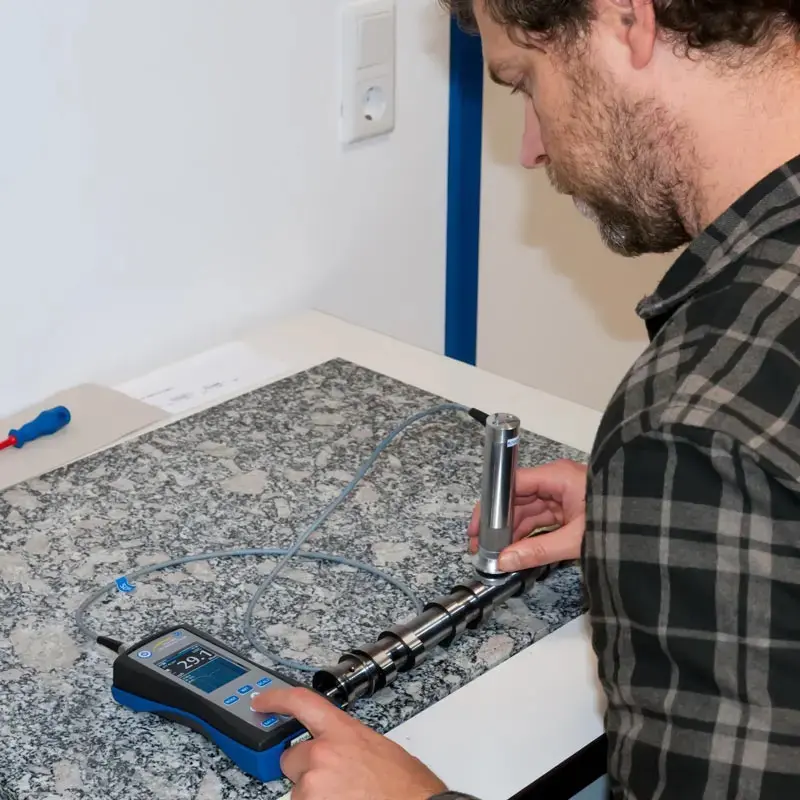

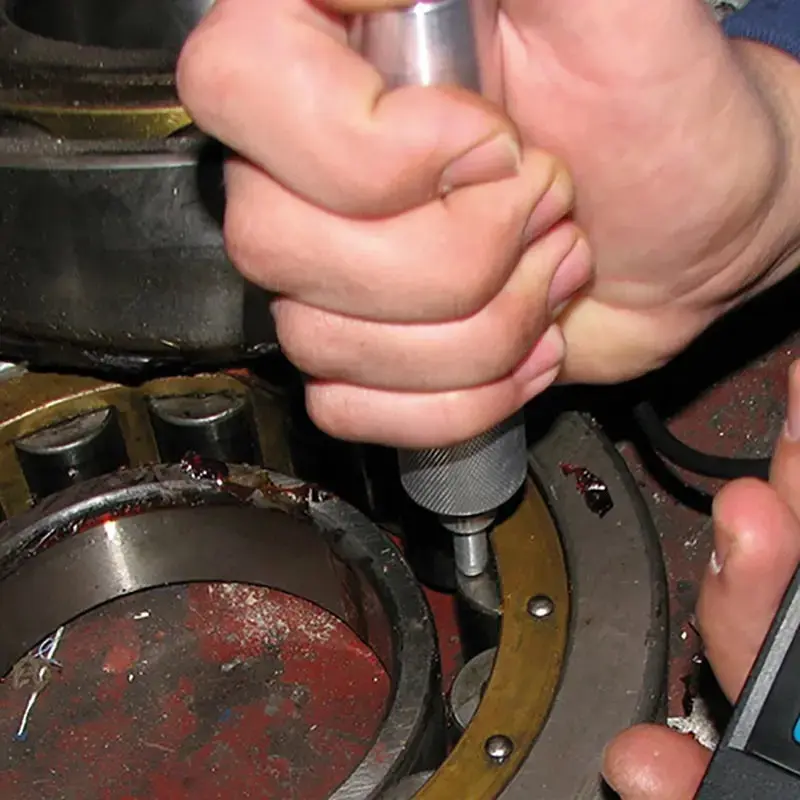

Yüzeye mikroskobik olarak hafif bir kuvvet olsa da NDT cihazı tahribatsız çalışır. NDT cihazı, Vickers elmasının düşük penetrasyon derinliği nedeniyle nitrürleme ya da indüksiyon sertleştirme gibi kenar tabakası sertleştirilmiş bileşenler için uygundur. NDT cihazı genellikle delme aletleri, presler, ince duvarlı bileşenler, dişli çarklar, türbin kanatları, eksantrik milleri ya da kaynak dikişleri için kullanılır. Bunun haricinde, NDT cihazı, diğer pek çok sertlik test uygulaması için de uygundur. Farklı kuvvetlere sahip değiştirilebilir probları sayesinde NDT cihazı ile çeşitli uygulamalar gerçekleştirilebilir.

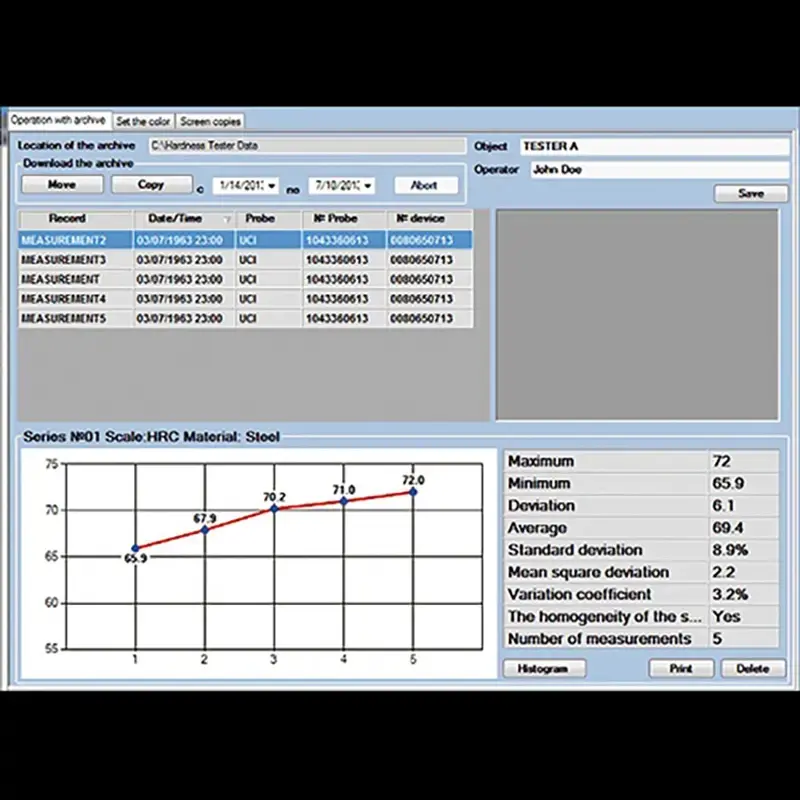

NDT cihazı ile sertlik ölçümü gerçekleştirildikten sonra, maksimum/minimum değer ve ortalama değer gibi çeşitli istatiksel değerler NDT cihazının ekranında görüntülenir. Böylece, standart sapma ve diğer katsayılar belirlenebilir, bir çubuk grafiği görüntülenebilir. NDT cihazının dahili hafıza özelliği ile ölçüm verileri yazılım aracılığıyla değerlendirilebilir.
Ölçüm Aralığı | 230 ... 940 HV 20 ... 70 HRC 90 ... 650 HB 370 ... 1740 MPa | |
Hassasiyet | +/- 3 % HV +/- 1.5 HRC +/- 3 % HB | |

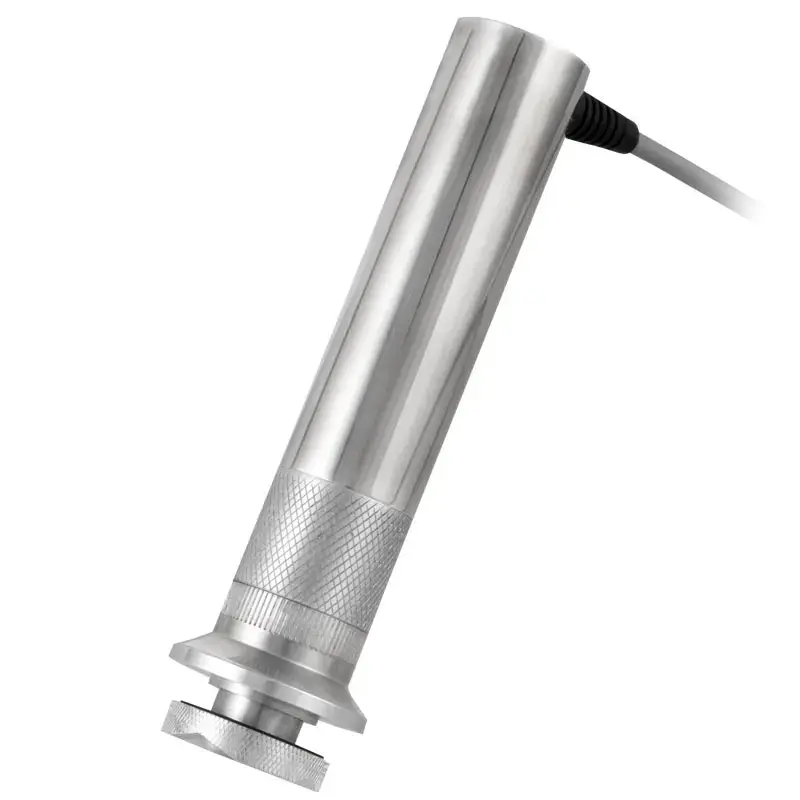

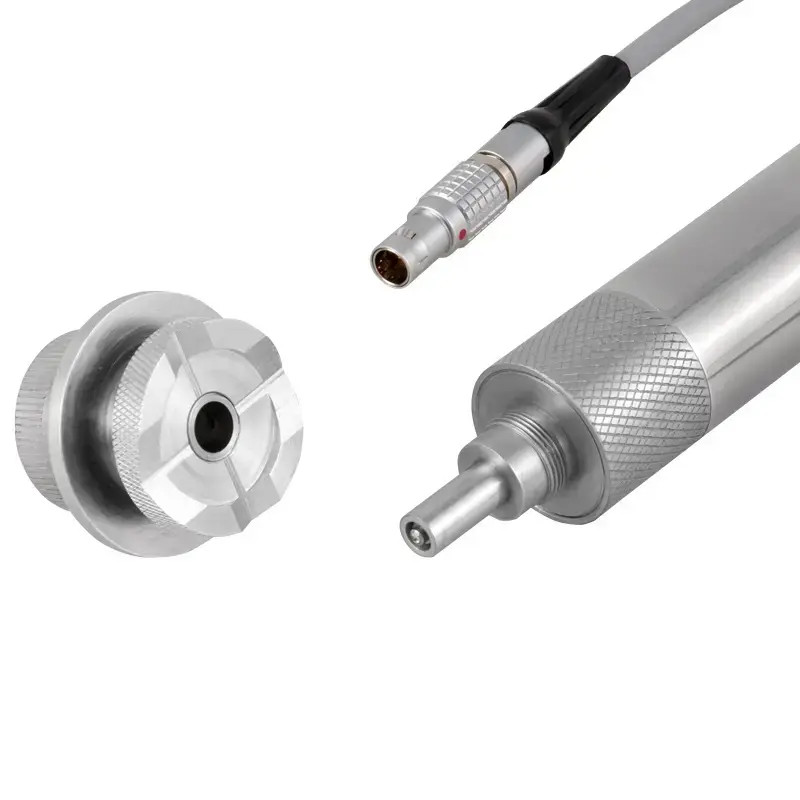

Ölçüm Probları | 50 N UCI prob (10 N UCI prob opsiyonel) | |
Sertlik Ölçekleri | HRC, HB, HV, HRB, HL, MPA | |
Malzemeler | UCI: Çelik (ferromanyetik) | |
Ölçüm Ucu | 136° Vickers elmas | |
Ölçüm Yönü | 360° | |
Minimum Malzeme Kalınlığı | 1 mm (sadece UCI probu ile) | |
Ekran | Arka aydınlatmalı, grafik renkli LCD ekran | |
Fonksiyonlar | Tek ölçüm, Min. / Maks. / ortalama değer, ölçüm sayısı, ortalama alma, standart sapma, varyasyon katsayı, grafik çubuğu, Akıllı mod (aykırı değerleri filtreler) | |
Hafıza | SD kart | |
Arayüz | USB | |
Çevre Koşulları | -20 ... +40 °C; %30 ... 80 n.o | |
Güç Kaynağı | 6 V (3 x AA pil) | |
Pil Ömrü | Yaklaşık 10 saat | |
Koruma Sınıfı | IP 54 | |
Boyut | 160 x 75 x 30 mm | |
Ağırlık | 300 g (probsuz) |
KDV ve Kargo ücreti hariç
Ölçüm cihazlarının ISO kalibrasyonu, DIN ISO 9000 veya diğer kalite güvence şartnamelerine uymak için şirketlerde gereklidir. UCI sertlik ölçüm cihazları için aşağıdaki referans değerleri kullanılır:
Hassasiyet: İki sertifikalı referans bloğu
Yaklaşık 40 HRC, 60 HRC ile
Tekrarlanabilirlik: Bir ek referans noktası
Kalibrasyon sertifikası, PCE Kalibrasyon Servisi tarafından müşteriye özel olarak düzenlenir ve iade edilemez.
