Malzeme test Ölçüm Cihazı PCE-RT 2300
Hızlı pürüzlülük tespiti (Ra, Rz, Rq, Rt vb.) / Taşınabilir / Çıkarılabilir motor ünitesi / Dokunmatik ekran / Arayüz

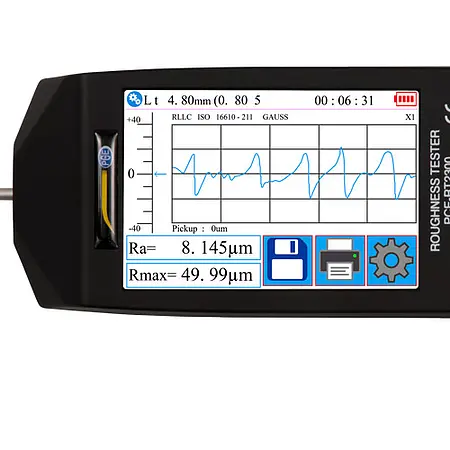

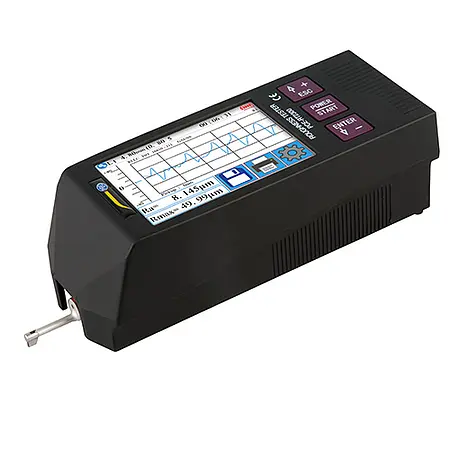

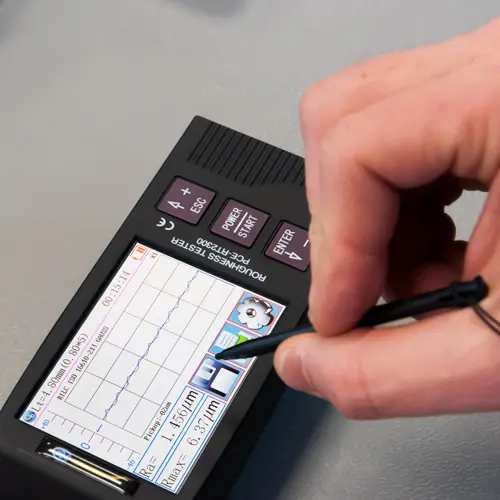

Malzeme test ölçüm cihazı PCE-RT 2300, yüzey pürüzlülüğünü ölçmek için kullanılır. Malzeme test ölçüm cihazında çıkarılabilir motor ünitesi bulunur. Bu özellik, küçük ya da dar profillerde bile yüzey pürüzlülüğünün belirlenmesini sağlar. Ölçüm değerleri, malzeme test ölçüm cihazının büyük LCD ekranında görüntülenir. Malzeme test ölçüm cihazı, dahili pil ile çalışır ve pil USB güç adaptörü ile şarj edilebilir.

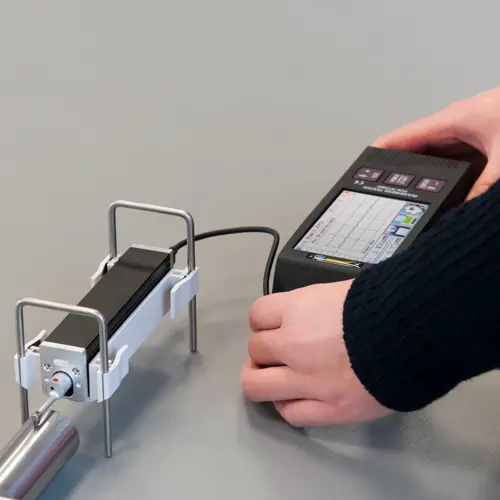

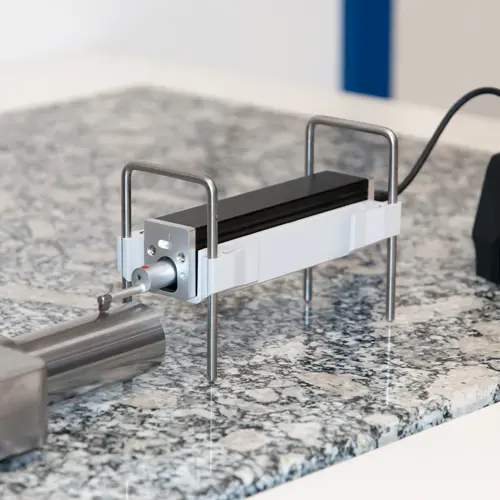

Çıkarılabilir motor ünitesi, malzeme test ölçüm cihazının ana ünitesine kablo ile bağlanır. Elmas ölçüm ucu, motor ünitesine monte edilmiştir ve pürüzlülüğün ölçüleceği yüzeye maksimum 4 mN kuvvet uygular. Malzeme test ölçüm cihazı, ISO, ANSI ve JIS standartlarına göre ölçüm gerçekleştirir.
Malzeme Test ölçüm cihazı hakkında bilinmesi gerekenler:
Ölçüm Aralığı | 320 µm | |
Hassasiyet | ± 10% | |
Tekrarlanabilirlik | ± 7% | |
Çözünürlük | ± 20 µm: 0.01 µm | |

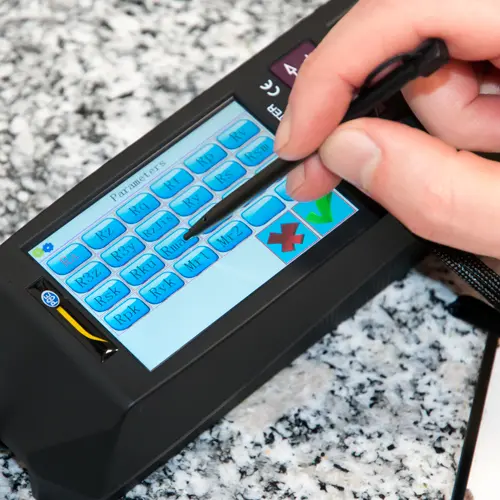

Ölçüm Parametresi | Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 | |
Standart | ISO 4287, ANSI b46.1, DIN 4768, JIS b601 | |
Grafik | Birincil profil (pürüzlülük + dalgalılık) | |
Ölçüm Filtresi | RC, PC-RC, Gauss, D-P | |
Kesme Uzunluğu (Cut Off) | 0.25 mm / 0.8 mm / 2.5 mm | |
Hareket Uzunluğu | 1 ... 5 * cut-off uzunluğu | |
Sensör | Elmas ölçüm ucu, 90° | |
Sensör Temas Kuvveti | < 4 mN | |
Tarama Hızı | 0.25 mm: 0.135 mm/s | |
Ekran | 3.5 inç LCD ekran | |
Güç Kaynağı | 3.7 V lityum iyon pil | |
Pil Ömrü | 50 saat | |
Çevre Koşulları | -20 … +40 °C, maks. %90 n.o | |
Depolama Koşulları | -40 … +60 °C, maks. %90 n.o | |
Boyut | Ana ünite: 158 x 55 x 52 mm | |
Ağırlık | Yaklaşık 500 g |
