Sip.no.: FM205/5

Kuvvet Ölçüm Cihazı FM205/5 Otomatik Cam Krikoları için

»Bu ürün hakkında soru

Teslimat süresi: min. 4 hafta

Ürün Bilgisi

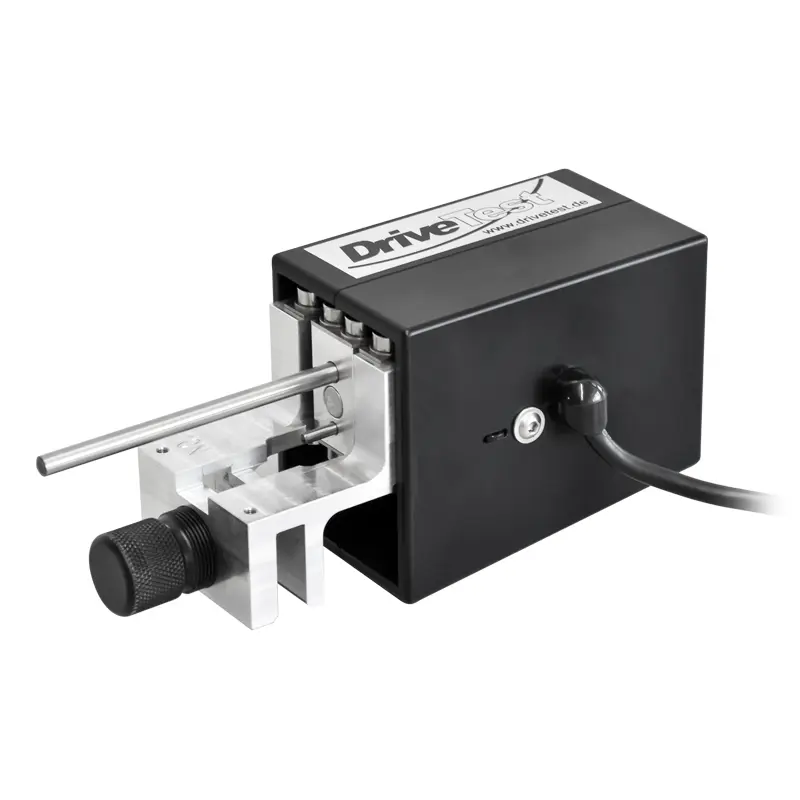

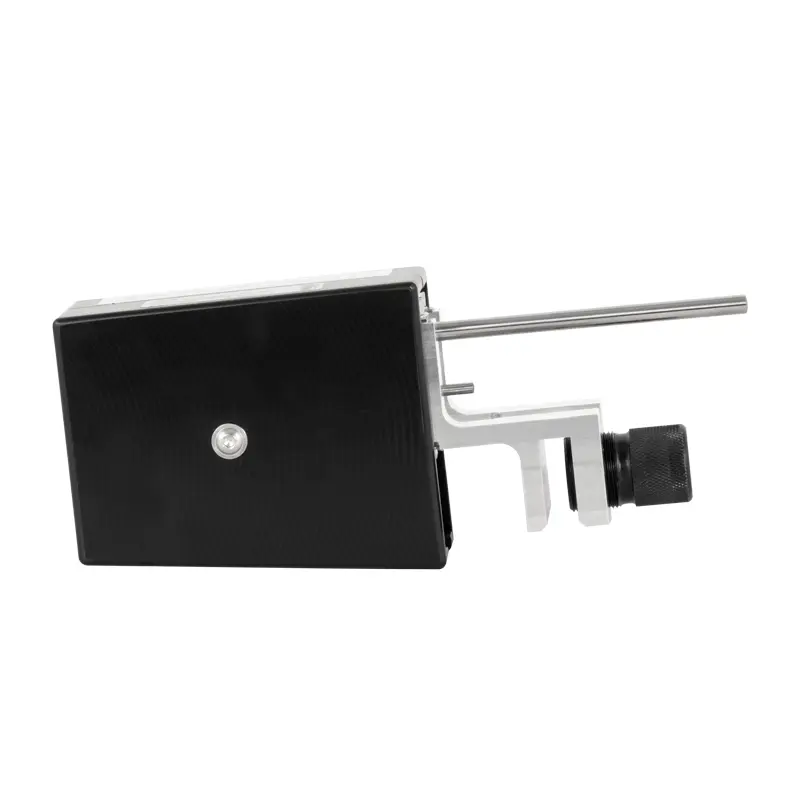

Kuvvet Ölçüm Cihazı FM205/5
Otomatik cam krikoları için

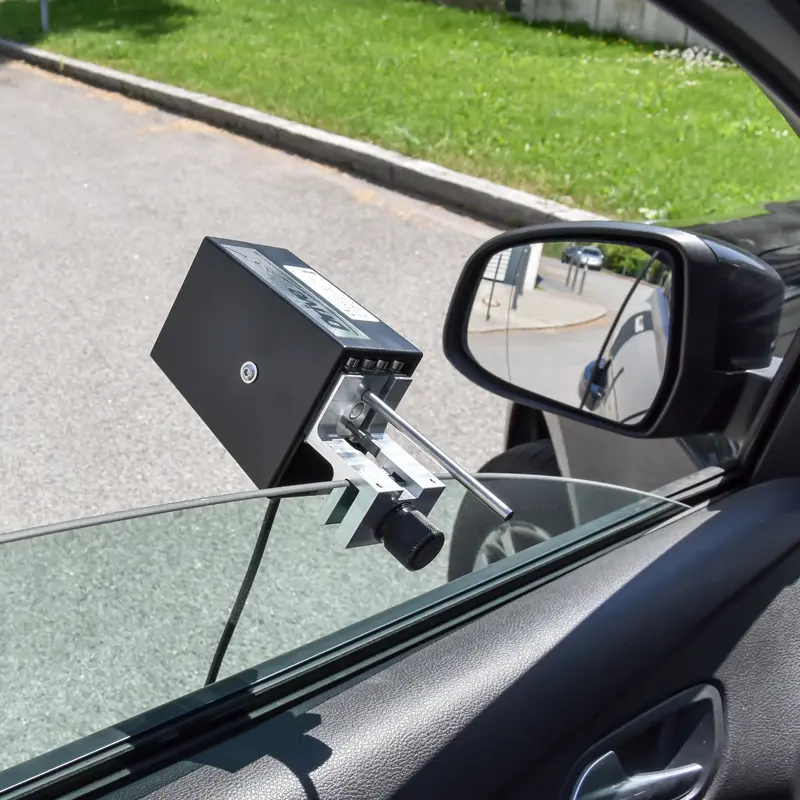

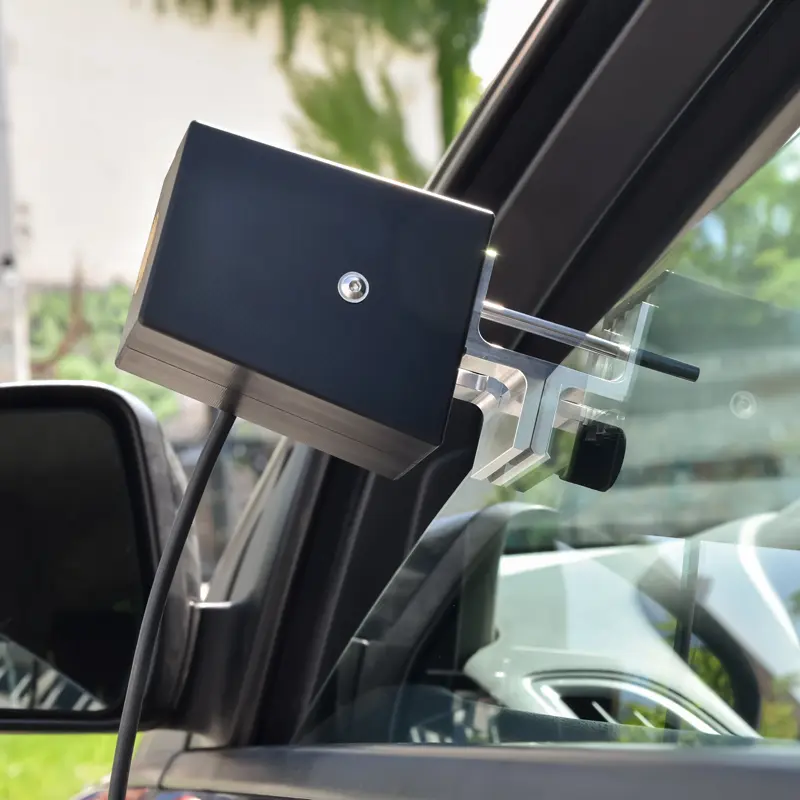

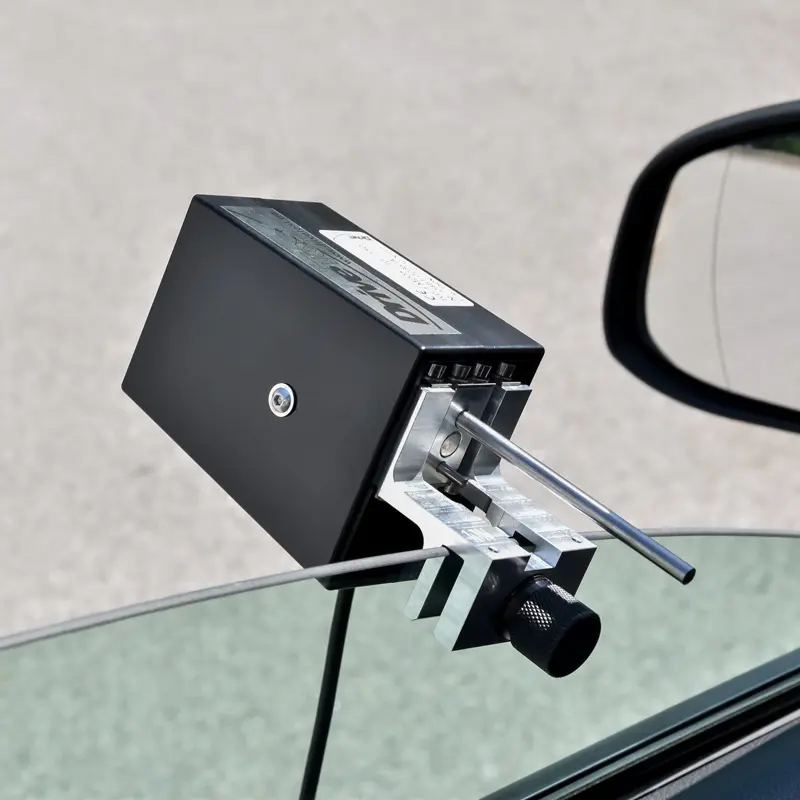

Kuvvet ölçüm cihazı FM205/5, otomotiv sektöründeki güç ile çalışan camlar için tasarlanmış elektronik bir cihazdır. Kuvvet ölçüm cihazı genellikle otomotiv endüstrisinde test ve üretimde kullanılır. Bu amaçla, tekrarlanan ölçümler için kolay kullanımı ile öne çıkan bir cihaz geliştirilmiştir. Çeşitli standartların gereklilikleri nedeniyle kuvvet ölçüm cihazı farklı yay sertlikleri ile sunulur. Kuvvet ölçüm cihazı, teknik denetim kurumları tarafından giderek daha fazla kullanılmaktadır. Kuvvet ölçüm cihazının ödün vermeyen tasarımı, hassasiyeti sağlamlıkla birleştirir ve zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçümler sağlar.

Test ve üretimdeki ölçüm kurumları için hızlı ve kolay uygulama büyük önem taşır. Bu amaçla, ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan yazılım geliştirilmiştir. Sadece birkaç adımda ölçümler bilgisayara aktarılabilir, değerlendirilebilir, dışarı aktarılabilir ve belgelenebilir. PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.

Özellikler

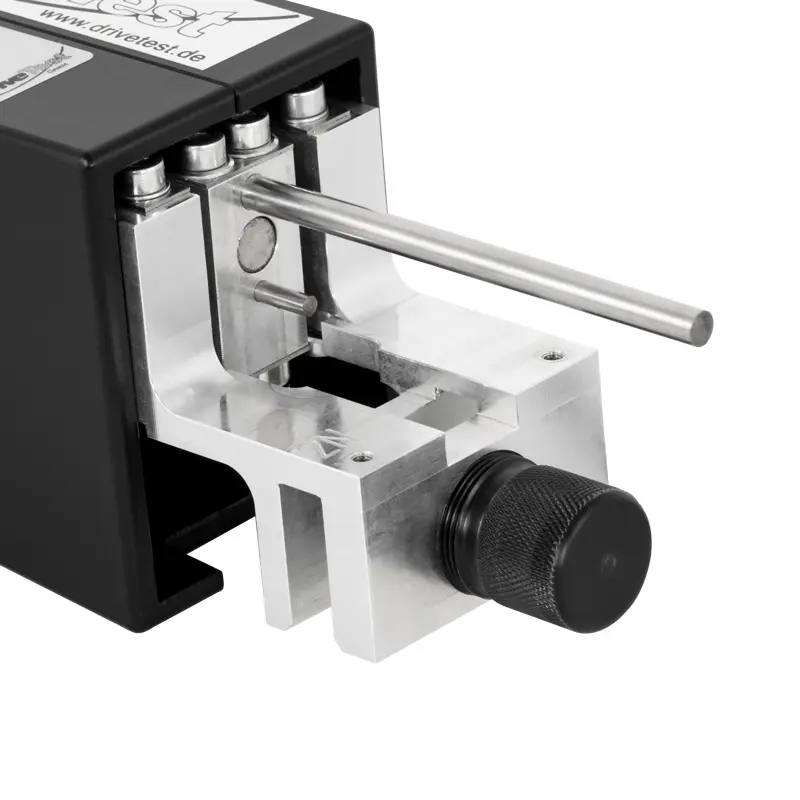

- Hassas ölçümler (sürtünmesiz kılavuz ve platform yük hücresi sayesinde)

- Sağlam tasarım (yüksek mukavemetli alüminyum ve POM zorlu kullanımlarda uzun hizmet ömrü sağlar)

- Kolay kullanım (tek tuşla ya da Microsoft® DLL arayüzü ya da National Instruments® LabView kütüphanesi aracılığıyla uzaktan kontrol)

- Profesyonel ve kapsamlı bilgisayar yazılımı (PinchPilot eksiksiz işlevsellik sunar)

- Çeşitli yay sertlikleri mevcuttur (2, 5, 10, 20, 65 N/mm)

- Eksiksiz teslimat içeriği (yüksek kaliteli taşıma çantası dahil)

Teknik Bilgiler

FM 205/5
Kuvvet Uygulama	Tek taraflı
Ölçüm Aralığı	0 … 75 N
Hassasiyet	+/-3 N (0-100) ya da +/-3% (>100 N)
Yay Sertliği	5 N/mm
Aralık Genişliği	Fmaks. 5 mm
Yüzey	5 x 80 mm
Kuvvet Sensörü	DMS (gerinim ölçer) köprü
Kablo Uzunluğu	1.5 metre
Boyut	175 x 75 x 57 mm
Ağırlık	Yaklaşık 400 g

Gösterge SEB2.2
- LCD ekranlı, LED durum göstergeli, tuşlu ve USB arayüzlü veri kaydedici ünite
- Opsiyonel bilgisayar kontrollü ölçüm
- Lityum polimer pil
- Gerçek zamanlı saat
- 100 ölçüm için hafıza
- Sensör ve bilgisayar arayüzü
- Tepe değer göstergesi ve etkin kuvvet göstergesi
- Başarılı/Başarısız değerlendirme

Mesafe Koruyucu
- EN 14752:2015’e göre tüm açıklık genişlikleri için komple set
- Kullanılan mesafe koruyucuların otomatik olarak tanınması
- Açıklık genişliğine göre otomatik sınır değeri ayarı
- Kullanımı kolay, alet kullanmadan hızlı montaj
- Sağlam tasarım, düşük ağırlık, POM
- BIA 600 sensör ve SEB2 ile taşıma çantasında

PC Değerlendirme Yazılımı PinchPilot
- Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca)
- Kuvvet eğrisinin grafiksel gösterimi
- Standartla ilgili karakteristik değerlerin hesaplanması
- Farklı standartlara göre değerlendirme mümkün
- Kullanıcı tanımlı standartlar ayarlanabilir
- Protokol çıktısı
- Verileri dışarı aktarma (Excel, CSV, PDF)
- Opsionel ölçüm noktası tanımlama

- PinchPilot yazılımı için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı)

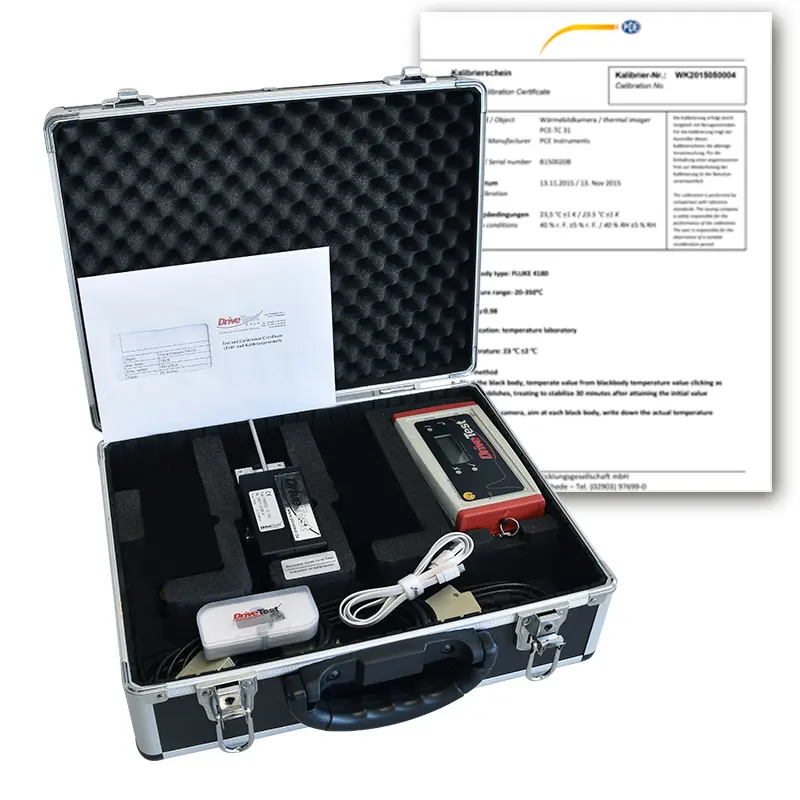

Teslimat İçeriği

1 x Kuvvet Ölçüm Cihazı FM205/5,
1 x Sensör 5 N/mm,
1 x Gösterge SEB2.2,
1 x Yazılım PinchPilot,
1 x ISO Kalibrasyon Sertifikası.

Yazılım / Uygulama

Yazılım Açıklaması / Teknik Gereksinimler

Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.

- PC / Dizüstü bilgisayar Windows 7 ya da üstü

- Seri USB bağlantısı ya da Bluetooth arayüzü

- Ölçüm cihazı

- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

PC Yazılımı PinchPilot

Kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için “PinchPilot” yazılımı kullanılır. Günlük görevler için ek bir yazılıma gerek yoktur.

Verileri Dışarı Aktarma

PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:

Metni dışarı aktarma: ölçüm değerleri sayı satırı olarak Microsoft Excel’e aktarılabilir.

Grafiği dışarı aktarma: EMF formatında protokol ya da tek diyagram Microsoft Word’e aktarılabilir.

Ölçüm verileri ppdx (XML formatı) olarak dışarı aktarılabilir ve daha fazla işlem için diğer yazılım araçlarımızla içeri aktarılabilir.

SQL veritabanı: istek üzerine, özelleştirilmiş bir SQL arayüzü entegre edilebilir

National Instruments DataPlugin (Diadem ya da LabView’e aktarmak için)

PinchPilot Kılavuzuna Göre Değerlendirme

Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.

Sonuçların Belgelenmesi

Ölçümlerin kağıt ortamında belgelenmesi için protokol ve rapor olmak üzere iki seçenek mevcuttur: Protokol, bir ölçüm noktası için ayrıntılı bir grafik belgeleme iken rapor tablo biçiminde birkaç ölçüm noktası için bir belgeleme seçeneğidir. Bu, bir nesne (kapı, otobüs vb.) üzerindeki tüm ölçümleri belgelemek için kullanılabilir.

Kullanıcı, PinchPilot yazılımını kullanmak için Almanca, İngilizce, Fransızca, İtalyanca ve İspanyolca dillerinden birini seçebilir. İndirilen sürüm için lisans mevcut değilse yazılım yükseltme maliyeti ortaya çıkar.

Değerlendirilebilir Standartlar ve Kılavuzlar:

EN 81-1 2000-4-EG

FMVSS118

APTA PR-M-S-18-10

ASME A17.1 2000

DIN EN 14752:2005

DIN EN 14752:2015

2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

EN14120 DIN 18650-1

DIN EN 12453

DIN EN 16005

DIN EN 60335-2-103

ASR A1.7

ECE R-21

prEN 12650-1
