1.154,00 TL

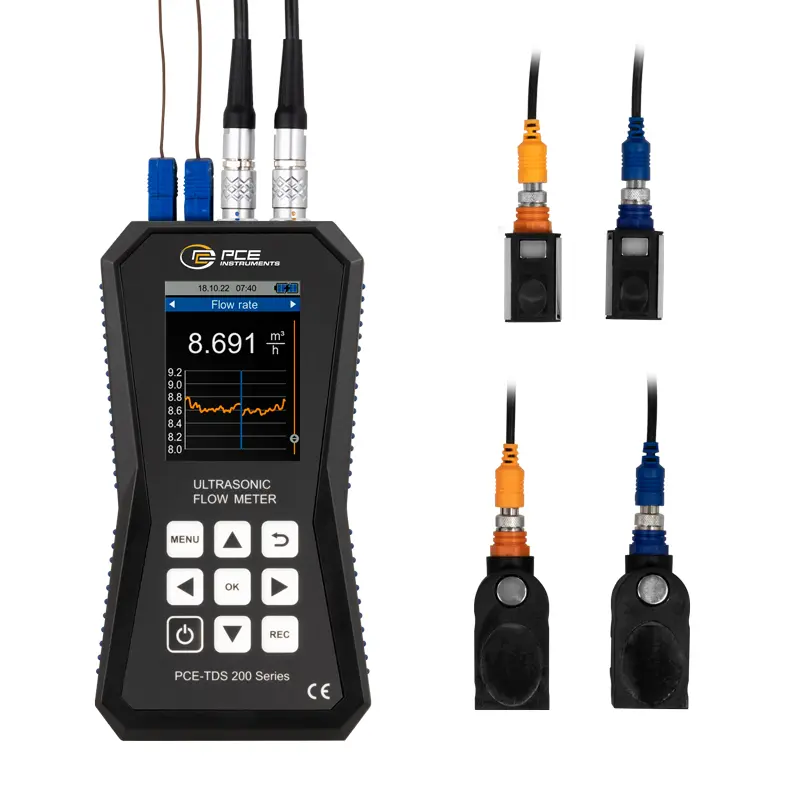

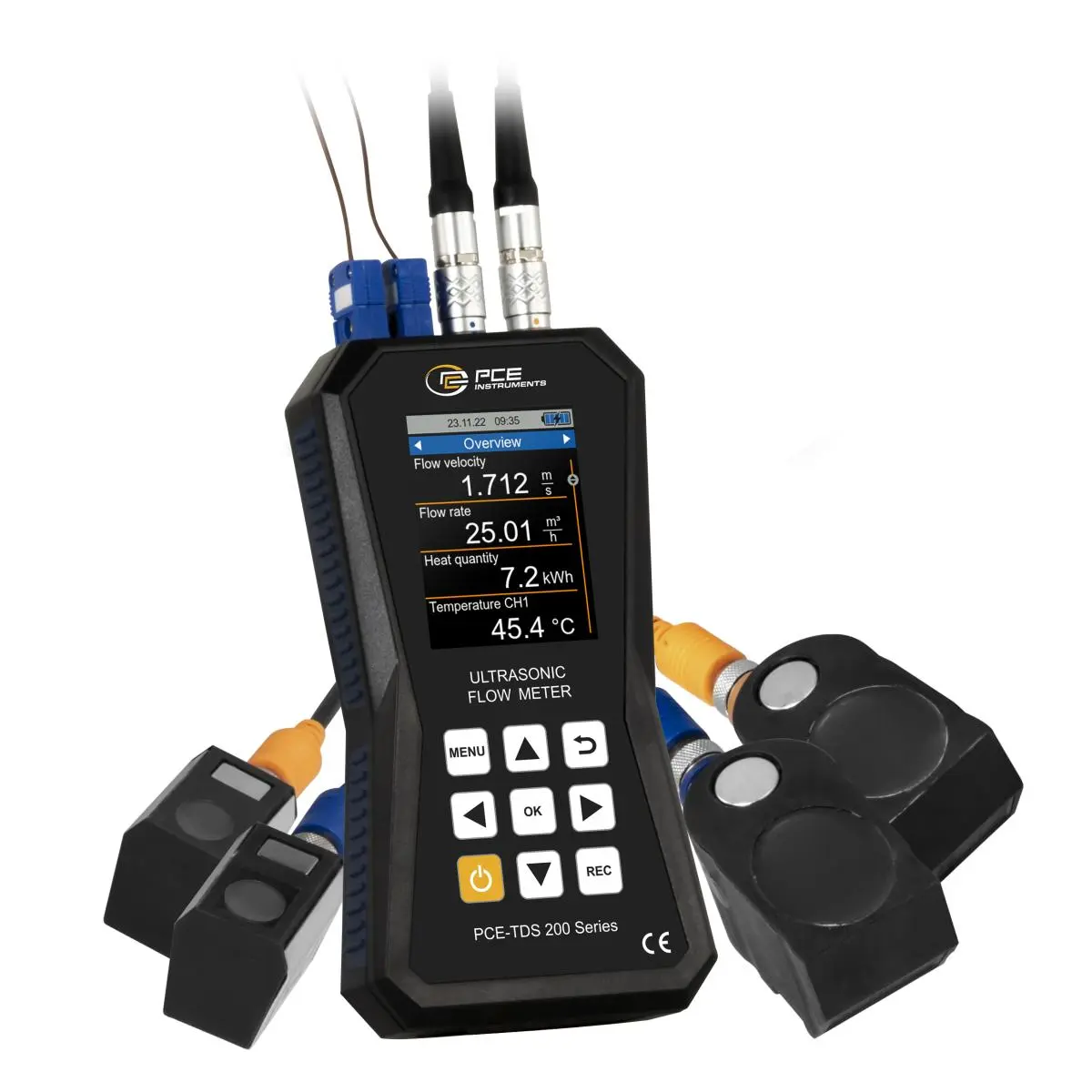

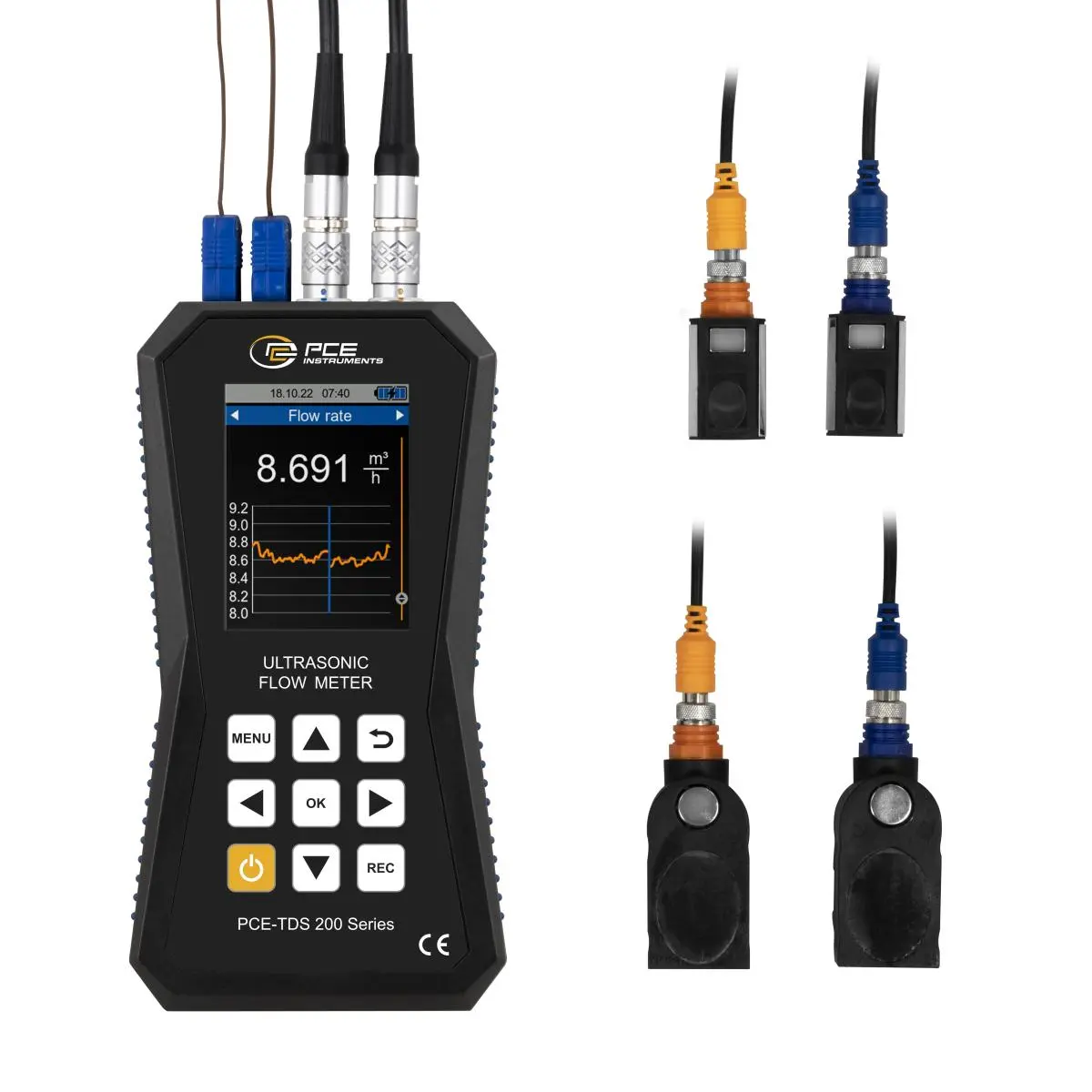

HVAC Ölçüm Cihazı PCE-TDS 200+ SM
32 GB veri belleği / ± 32 m/s ölçüm aralığı / Ölçüm değerinin ± % 0.5’i tekrarlanabilirlik /
Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası

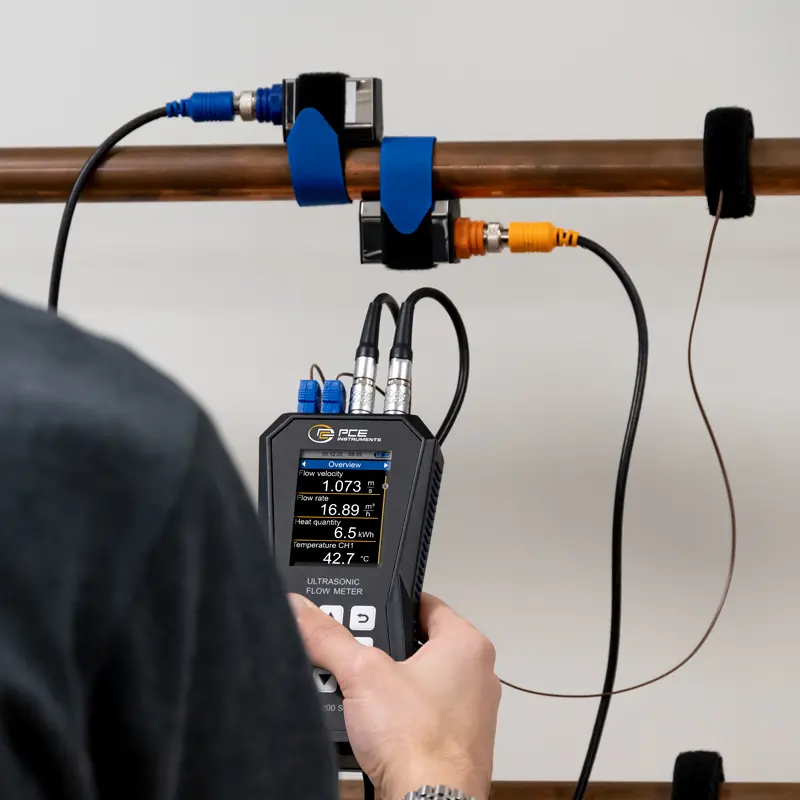

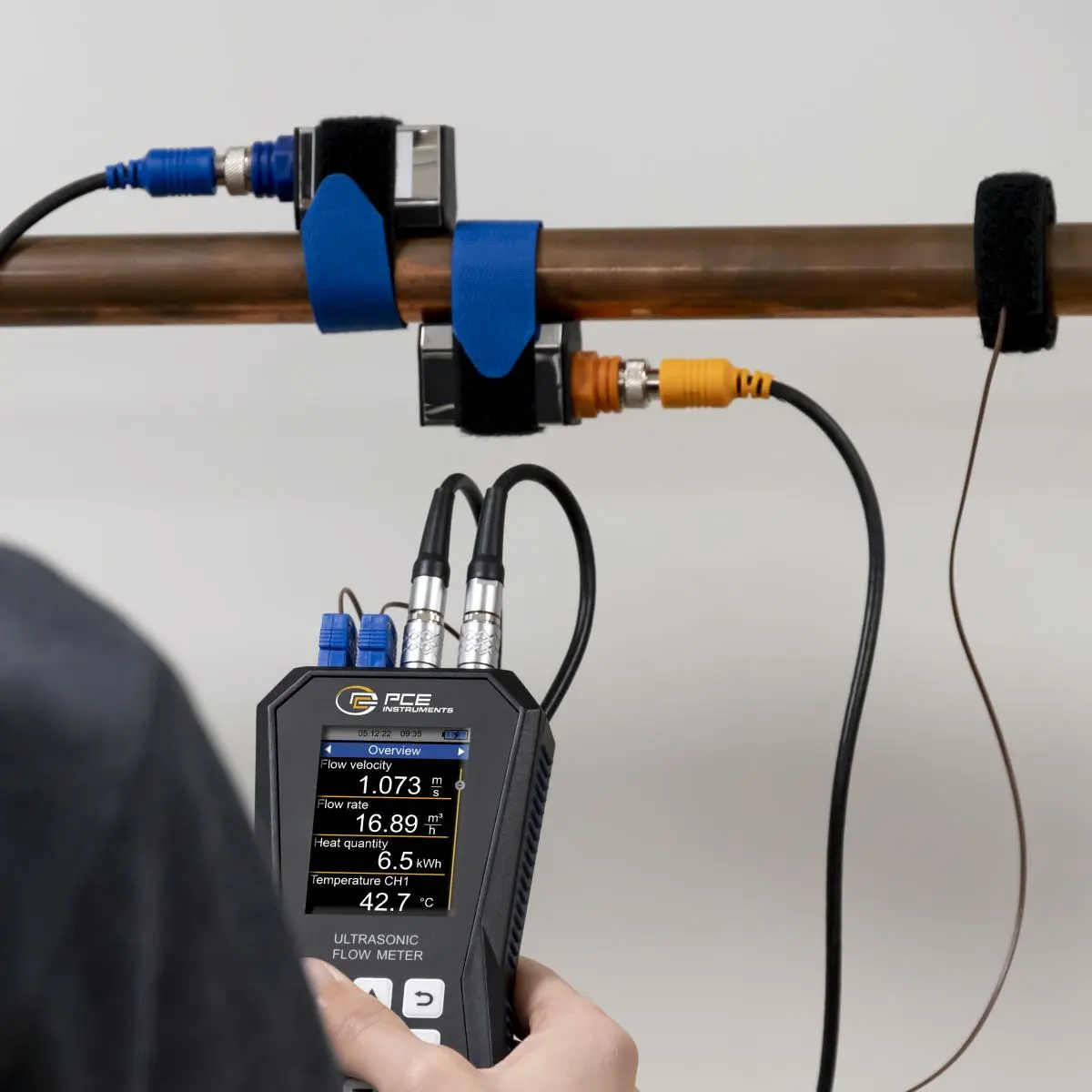

HVAC Ölçüm Cihazı PCE-TDS 200+ SM’nin ölçüm aralığı ± 32 m/s’dir. HVAC Ölçüm Cihazı, DN ≥50 boru çapı için ölçüm değerinin ± % 1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± % 0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin HVAC Ölçüm Cihazına takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, HVAC Ölçüm Cihazının sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, HVAC Ölçüm Cihazı sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. HVAC Ölçüm Cihazı ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. HVAC Ölçüm Cihazı, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.
HVAC Ölçüm Cihazının data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. HVAC Ölçüm Cihazı için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. HVAC Ölçüm Cihazının bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, HVAC Ölçüm Cihazının 32 GB dahili belleğinde kaydedilir. HVAC Ölçüm Cihazında 10 milyon ölçüm noktası kaydedilebilir.
Opsiyonel yazılım kullanılarak HVAC Ölçüm Cihazında kaydedilen ölçüm değerleri okunabilir. HVAC Ölçüm Cihazı ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. HVAC Ölçüm Cihazı, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak HVAC Ölçüm Cihazı ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.

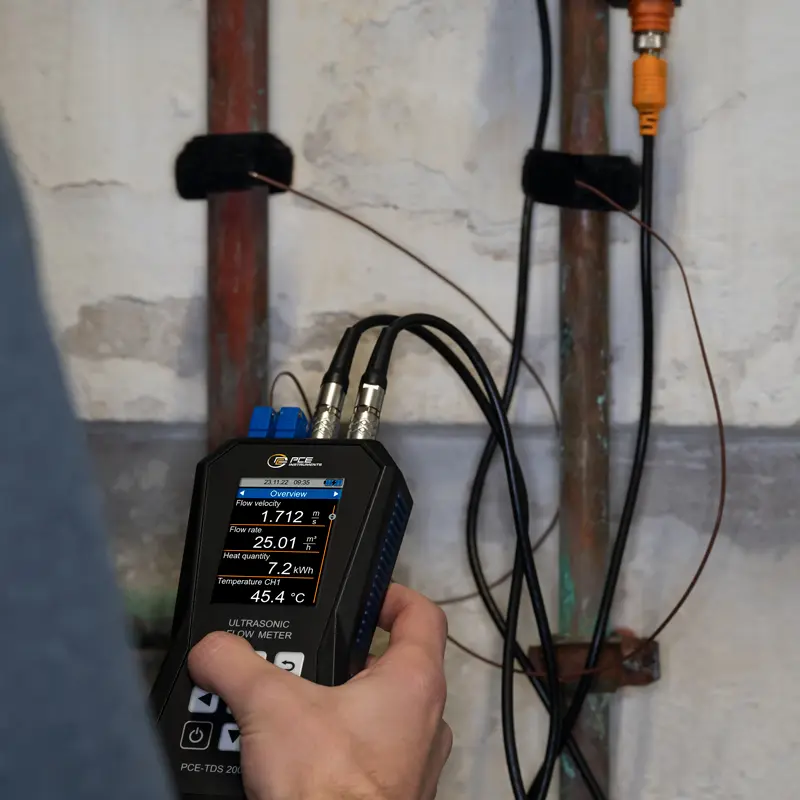

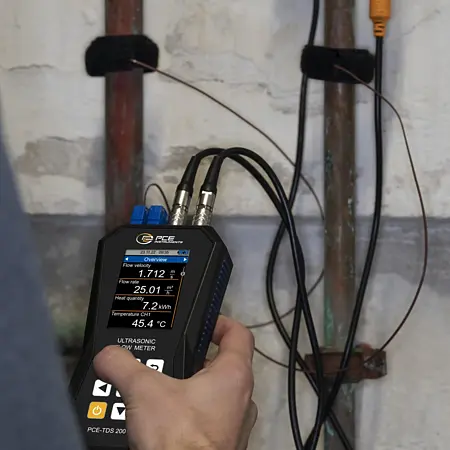

HVAC Ölçüm Cihazı ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. HVAC Ölçüm Cihazının iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. HVAC Ölçüm Cihazı, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. HVAC Ölçüm Cihazı, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, HVAC Ölçüm Cihazı, ısıtma sistemlerinin denetiminde kullanılabilir.
HVAC Ölçüm Cihazının renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. HVAC Ölçüm Cihazı için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.
| Hız | |
| Ölçüm aralığı | -32 ... +32 m/sn |
| Çözünürlük | 0,001 m/sn |
| Hassasiyet | DN ≥ 50 mm: > 0,3 m/sn hızlar için ölçüm değerinin ± %1,5'i / DN < 50 mm: > 0,3 m/s hızlar için ölçüm değerinin ± %3,5'i |
| K Tipi sıcaklık | |
| Ölçüm aralığı | -100 ... +1370 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,4 |
| J Tipi sıcaklık | |
| Ölçüm aralığı | -100 ... +1150 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,4 |
| S Tipi sıcaklık | |
| Ölçüm aralığı | 0 ... 1500 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,5 |
| R Tipi sıcaklık | |
| Ölçüm aralığı | 0 ... 1700 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,5 |
| E Tipi sıcaklık | |
| Ölçüm aralığı | -100 ... +900 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,4 |
| T Tipi sıcaklık | |
| Ölçüm aralığı | -100 ... +400 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,4 |
| N Tipi sıcaklık | |
| Ölçüm aralığı | -100 ... +1150 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,4 |
| B Tipi sıcaklık | |
| Ölçüm aralığı | 600 ... 1800 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ±%0,5 |
| Ultrasonik sensör | |
| Tanımlama | PCE-TDS 200 S SENSÖRÜ |
| Boru çapı | DN 15 ... 100 mm / Ø 20 ... 108 mm |
| Boyut | 45 x 30 x 30 mm |
| Tip | Ultrason |
| Frekans | 1 MHz |
| Çalışma sıcaklığı | -30 ... 160 °C |
| Sensör kablo uzunluğu | 5 m |
| Ultrasonik sensör | |
| Tanımlama | PCE-TDS 200 M SENSÖR |
| Boru çapı | DN 50 ... 700 mm / Ø 57 ... 720 mm |
| Boyut | 70 x 40 x 40 mm |
| Tip | Ultrason |
| Frekans | 1 MHz |
| Sıcaklık | -30 ... 160 °C |
| Sensör kablo uzunluğu | 5 m |
| Genel teknik bilgiler | |
| Ölçüm fonksiyonları | Akış hızı, Hacim akışı, Hacim, Sıcaklık, Isı performansı, Isı miktarı |
| Birimler | metrik, emperyal |
| Birimler Ek bilgi | Boyutlar: mm, inç Akış hızı: m/sn, ft/sn Sıcaklık: °C/°F Isı miktarı: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Isı çıkışı: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h Hacim akışı: m³, l, gal, igl, mgl, cf, bal, ib, ob Hacim: m³, l, gal, igl, mgl, cf, bal, ib, ob Zaman göstergesi: saniye, dakika, saat, gün Maliyet göstergesi: EUR, Pound, USD, Türk Lirası, Zloti, Yen |
| Ekran boyutu | 2,8 İnç |
| Kayıt alanı | Dahili hafıza |
| Hafıza kapasitesi | 32 GB |
| Kayıt aralığı | 1 s |
| Kayıt aralığı | 12 saat |
| Veri arayüzü | USB-C |
| Boru malzemesi | Çelik, Dökme demir, Paslanmaz çelik, Alüminyum, Pirinç, Copper, PVC, Demir, Nikel, Titanyum, Çinko, Akrilik, Polietilen, Polipropilen, Naylon, Kullanıcı tanımlı (boru malzemesinin enine ses hızının manuel olarak girilmesi) |
| Boru malzemesi Ek bilgi | Borunun iç kaplaması: - Astar yok - Özelleştirilmiş - Epoksi reçine - Kauçuk - Harç - Polistiren - Poli̇eti̇len - Politetrafloroetilen - Poli̇üretan - Polipropilen - Kullanıcı tanımlı (borunun iç kaplamasının boylamasına ses hızının manuel girişi) |
| Ölçüm nesnesi | Su, Deniz suyu, Yağ, Ham Petrol, Metanol, Etanol, Dizel, Benzin, Petrol, Kullanıcı tanımlı (nesneden gelen ses hızının manuel girişi) |
| Çalışma süresi | 10 saat |
| Otomatik kapanma ayarlanabilir | 1 ... 15 dk |
| Ölçüm yöntemi | Z, V, N, W |
| Alarm | Optik, Akustik |
| Alarm modları | Altında kalmak, Üstüne geçme, İçeride, Dışarıda |
| Tekrarlanabilirlik | ±%0,5 |
| Menü dili | Türkçe, İngilizce (ABD), Lehçe, İspanyolca, Almanca, Çince, Rusça, Japonca, Fransızca, Danimarkaca, İtalyanca, Hollandaca, Portekizce |
| Koruma sınıfı (cihaz) | IP52 |
| Güç kaynağı | USB 5 V DC, 500 mA |
| Konektör tipi | Cihaz Europlug |
| Akü / Pil | 1 x 3,7 V LP785060 , Lityum polimer pil |
| Pil kapasitesi | 2500 mAh |
| Performans | 9,25 |
| Çalışma koşulları | -20 ... 65 °C , % 10 ... 95 n.o. |
| Depolama koşulları | -20 ... 65 °C , % 10 ... 95 n.o. |
| Boyutlar ( U x G x Y ) | 165 x 85 x 32 mm |
| Ağırlık | 263,5 g |
