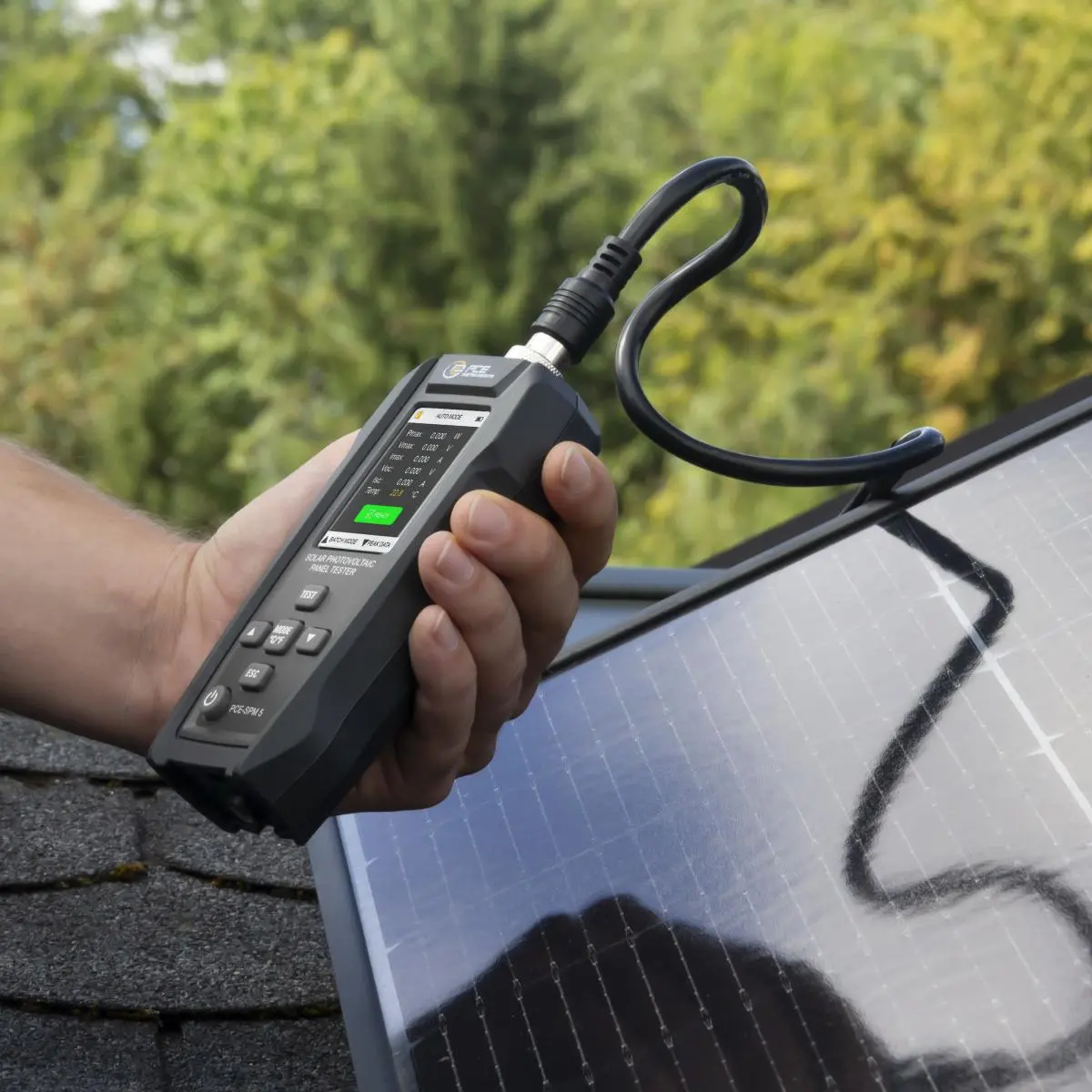

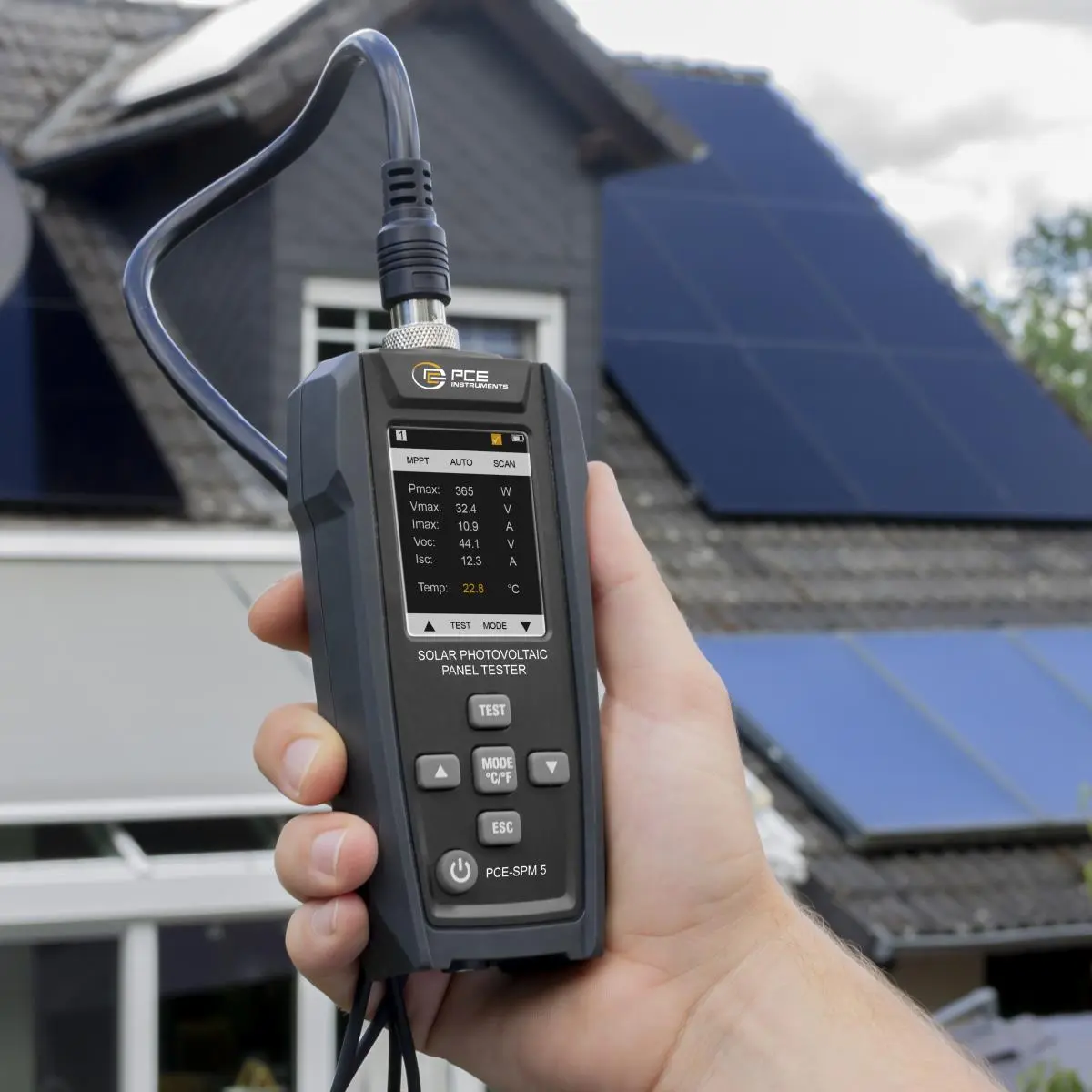

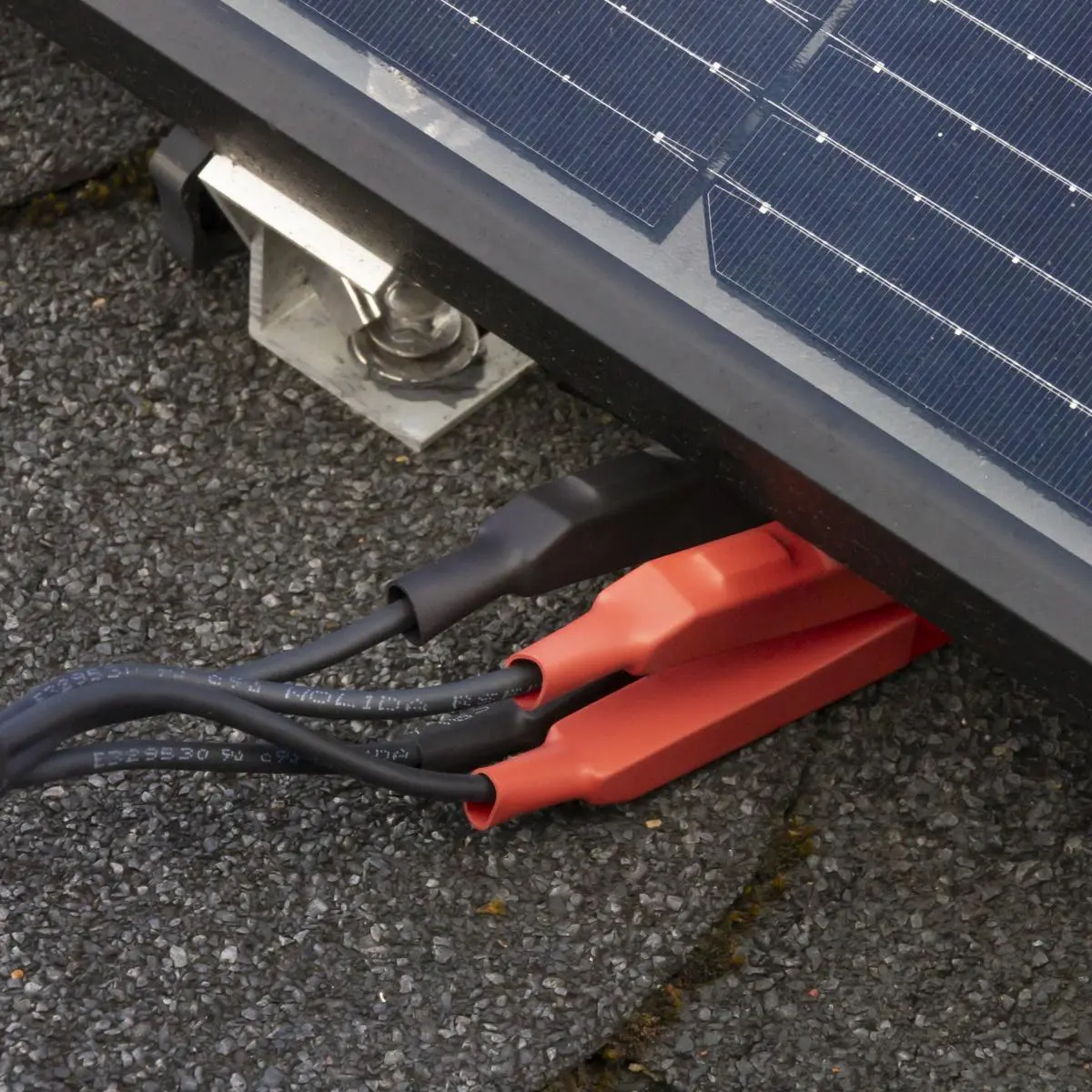

Güneş Paneli Test Cihazı, fotovoltaik modüllerin elektriksel karakteristikleri temelinde analiz edilmesi ve değerlendirilmesi için bir ölçüm cihazıdır. Güneş Paneli Test Cihazı, güneş modüllerinin doğrudan yerinde hızlı ve güvenilir şekilde test edilmesini ve bir modülün en önemli elektriksel ölçüm değerlerinin kaydedilmesini sağlar.

0 … 60 V doğru gerilim aralığı, 0 … 30 A doğru akım aralığı ve 800 W'a kadar maksimum güç ölçümü ile Güneş Paneli Test Cihazı, yaygın fotovoltaik modüller için uygundur. Ölçüm değerleri ölçüm sırasında işlenir ve cihazda görüntülenir. Güneş Paneli Test Cihazı, bir I-V karakteristik eğrisi ölçümü gerçekleştirir ve ölçüm değerlerini ekranda I-V/P-V eğri analizi olarak grafiksel olarak gösterir. Bu sırada ölçüm değerleri görsel olarak eğriler şeklinde görüntülenir. Gösterim renk kodludur: akım (mavi), güç (mor) ve gerilim (siyah), böylece parametrelerin net bir şekilde ayırt edilmesi mümkündür.

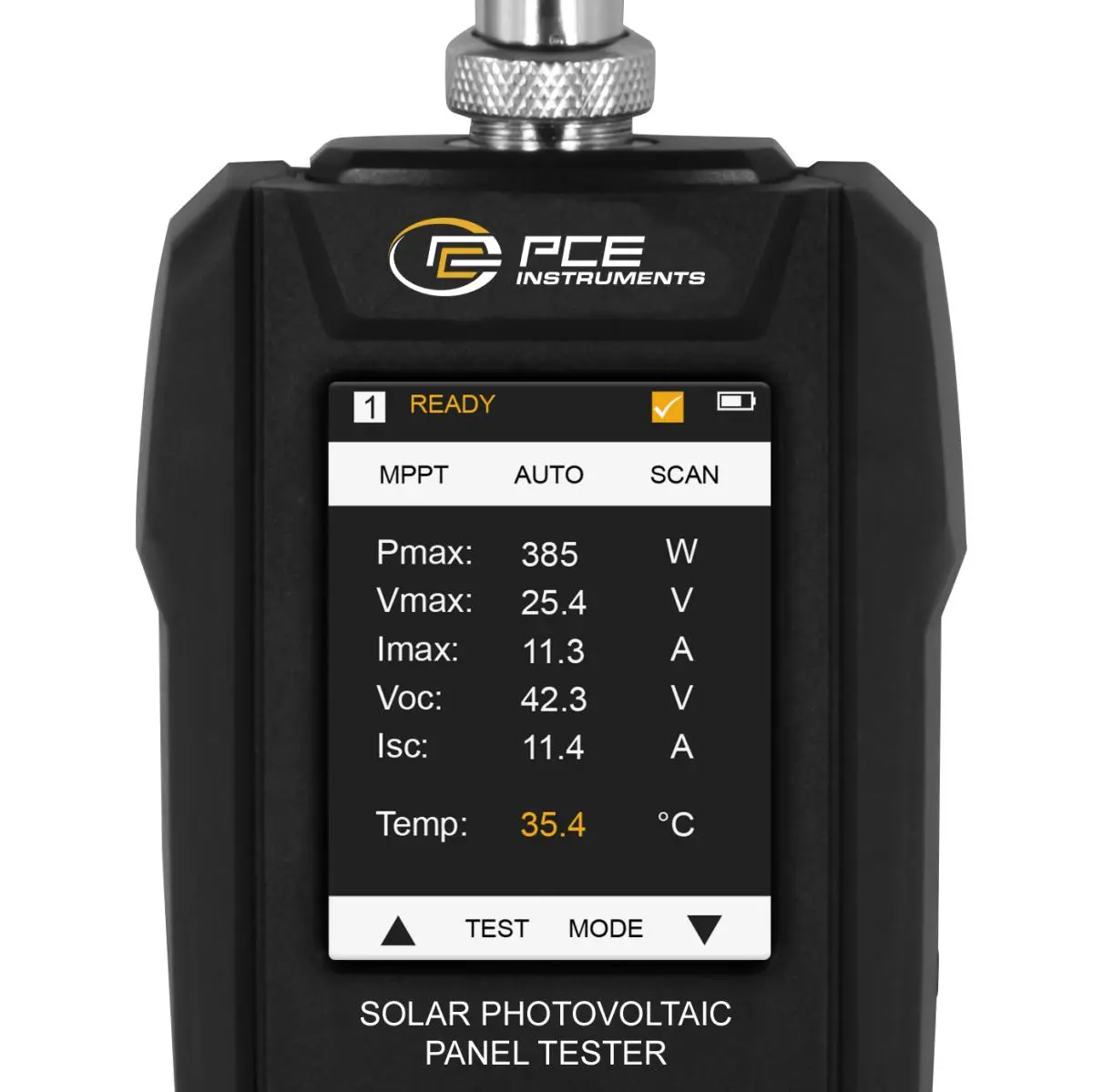

Eğri gösteriminin yanında, ölçüm değerlerinin listelendiği bir veri tablosu mevcuttur. Burada, güç değerlerinin hızlı değerlendirilmesi için Peak Data da vurgulanmış şekilde gösterilir. Güneş Paneli Test Cihazı bu sırada açık devre gerilimi (Voc), kısa devre akımı (Isc), MPP gerilimi (Umpp), MPP akımı (Impp) ve maksimum güç (Pmax) gibi en önemli elektriksel parametreleri belirler.

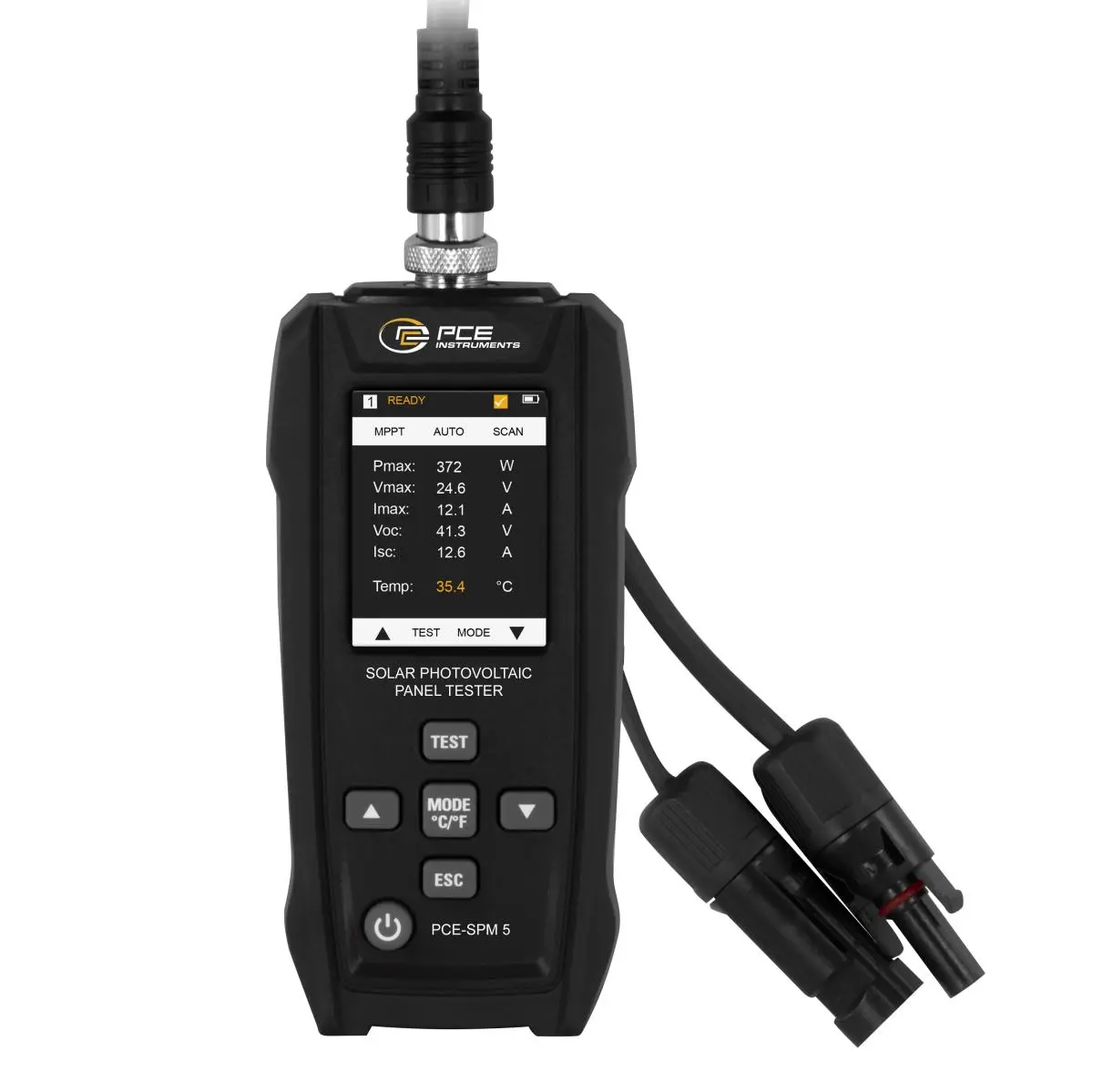

Gösterim, hem eğrilerin hem de ölçüm verilerinin görüntülendiği entegre 2,4 inç LCD ekran üzerinden gerçekleştirilir. Ek olarak modül sıcaklığı kaydedilir. Güneş Paneli Test Cihazı, cihazda saklanabilen ve çağrılabilen 10 adede kadar ölçüm veri seti için dahili bir hafızaya sahiptir. Ölçüm noktaları cihaz kapatıldıktan sonra kaybolur. Çok çeşitli ölçüm ve analiz fonksiyonları sayesinde Güneş Paneli Test Cihazı, fotovoltaik sistemlerin kurulumu, bakımı ve arıza araması için uygundur.
