Çevresel Ölçüm Cihazı / Gaz Dedektörü PCE-WMM 50
Karbondioksit (CO2) tespiti / 2 ayarlanabilir alarm sınırı / 4 dijitli dijital ekran /
Dahili alarm cihazı / Kolay duvar montajı

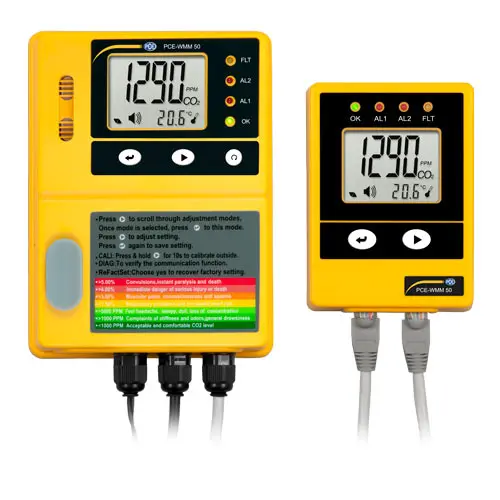

Çevresel ölçüm cihazı PCE-WMM 50, karbondioksit tespiti (CO2) tespiti için kullanılan bir alarm ölçüm cihazıdır. Çevresel ölçüm cihazı, gıda ve metal endüstrisinde, kimyasal işlemlerde, CO2 yangın söndürme sistemlerinde, atık yönetiminde ve diğer pek çok uygulamada kullanılan renksiz ve kokusuz gazların tehlikelerine karşı koruma sağlar. Çevresel ölçüm cihazı, ana ünite (sensör ünitesi) ve görüntüleme ünitesi olmak üzere iki bileşenden oluşur. Ana ünite tehlike bölgesine; görüntüleme ünitesi de dışarı yerleştirilir. Çevresel ölçüm cihazında iki tane ayarlanabilir alarm sınırı mevcuttur. Ölçüm değerinin ayarlanan sınırı aşması durumunda ana ünitede sesli ve alarm ışıklı bir alarm meydana gelir.

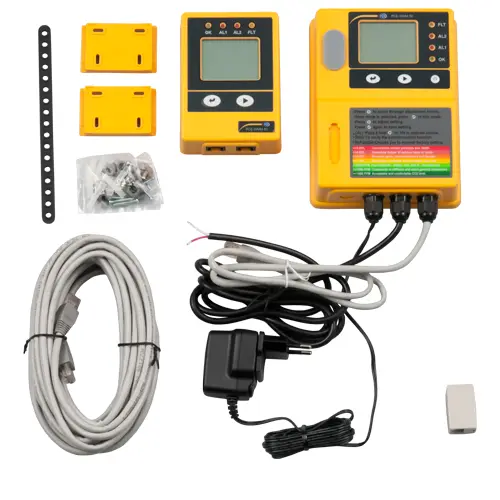

Çevresel ölçüm cihazında gaz konsantrasyonunun devamlı olarak görsel kontrolünü sağlayan 4 dijitli dijital bir ekran ve 4 LED bulunur. Potansiyelsiz açık kontak aracılığıyla diğer uyarı cihazları etkinleştirilebilir ya da makineler durdurulabilir. Çevresel ölçüm cihazının duvara monte edilmesi epey kolaydır. Çevresel ölçüm cihazı, ana ünite sensör elemanı, görüntüleme ünitesi ve bağlantı için kablo olmak üzere üç sistem bileşeninden oluşur.
Karbondioksit, küçük dozlarda bile insan vücudunu etkiler. Ortam havasında bulunan %0.3’ten fazla bir konsantrasyonun sağlığa zarar vermesi mümkündür. Bu oranın %5’e yükselmesi ile baş ağrısı ve baş dönmesi meydana gelebilirken %8 ve daha fazlası bilinç kaybına hatta ölüme yol açar.
Sensör Ünitesi | ||
Ölçüm Gazı | Karbondioksit (CO2): 0 ... 50.000 ppm (5%) (vol.), NDIR sensör | |
Sıcaklık (Gaz / Ortam) | 0 ... 45 °C | |
Ölçüm Gaz Girişi | Difüzyon ile | |
Alarm Kontakları | - Alarm 1’i meydana getirerek harici cihazları kontrol etmek için potansiyelsiz normalde açık kontak 1 - Anahtarlama gücü: 30 V DC / 250 V AC, maks. 2 A | |
Alarm Sınırları | Alarm 1 0.5 / 1 / 1.5 / 2% Alarm 2 1.5 / 2 / 2.5 / 3 / 3.5 / 4% | |
Menü Öğeleri | Ana ünite ve görüntüleme ünitesi bağlantısının fonksiyon testi, kalibrasyon, °C ve °F seçimi, alarm 1, 2 ve fabrika ayarı | |
Göstergeler | - 0 … 9999 ppm aralığındaki gaz konsantrasyonu için 4 dijitli dijital gösterge - 1 … 5% aralığındaki gaz konsantrasyonu için 3 dijitli dijital gösterge - °C ya da °F cinsinden ölçüm ve sıcaklık için ek 3 dijitli dijital gösterge - Çalışma, alarm 1, 2 ve güç kaynağının izlenmesi için LED’ler | |
Kontroller | Reset, Menü seçimi, Enter | |
Güvenlik | Sıcaklık aralığının, sensör ömrünün, yanlış ölçüm değerlerinin, EEPROM sisteminin, dahili veri aktarımının devamlı olarak izlenmesi | |
Gövde | Plastik, IP54, sıçrama geçirmez | |
Boyut | 168 x 125 x 47 mm (bağlantısız) | |
Güç Kaynağı | 100 ... 240 V AC, 50 / 60 Hz | |
Görüntüleme Ünitesi | ||
Sıcaklık (Gaz / Ortam) | 0 ... 45 °C | |
Menü Öğeleri | - 0 … 9999 ppm aralığındaki gaz konsantrasyonu için 4 dijitli dijital gösterge - 1 … 5% aralığındaki gaz konsantrasyonu için 3 dijitli dijital gösterge - °C ya da °F cinsinden ölçüm ve sıcaklık için ek dijital gösterge - Çalışma, alarm 1, 2 ve güç kaynağının izlenmesi için LED’ler | |
Kontroller | Fonksiyon testi, Reset, Menü seçimi, Enter, °C ve °F seçimi | |
Gövde | Alüminyum, IP54, sıçrama geçirmez | |
Boyut | 118 x 85 x 34 mm (bağlantısız) | |
Güç Kaynağı | Veri kablosu aracılığıyla sensör ünitesine |
