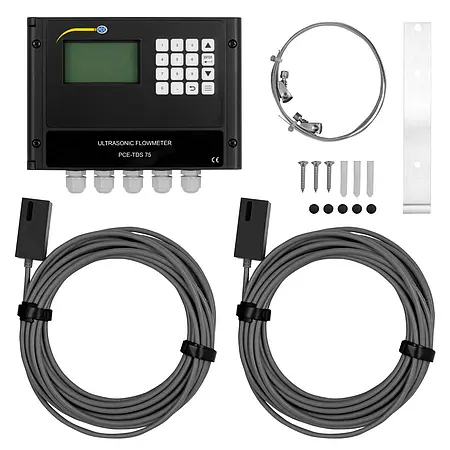

Debimetre PCE-TDS 75
Sabit kurulum / Çeşitli proses bağlantısı seçenekleri / %1 hassasiyet / 1200 mm boru çapına kadar / Debi belirleme
Debimetre PCE-TDS 75, sabit kurulum için uygun bir ölçüm cihazıdır. Debimetre, borulardaki sıvıların akış hızını belirlemek için kullanılabilir. Debimetrenin sensörleri, ölçülecek boruları kesip açmadan doğrudan üzerine monte edilebilir. Bu da debimetrenin çalışma sırasında bile monte edilmesini sağlar.
Debimetrede farklı çıkışlar bulunur. Debimetreden gelen debi, 4 … 20 mA analog sinyale dönüştürülmüş olarak alınabilir. Debimetreden gelen darbe çıkışı (OCT) aracılığıyla diğer ölçüm değerleri iletilebilir. Ölçüm değerleri, doğrudan RS232 ve RS485 Modbus çıkışları aracılığıyla da alınabilir. Bu, debimetrenin doğrudan proses kontrolüne entegre edilmesini sağlar.
| Hız | |
| Ölçüm aralığı | 0,03 ... 5 m/sn |
| Çözünürlük | 0,01 m/sn |
| Hassasiyet | Ölçüm değerinin ±%1'i |
| Genel teknik bilgiler | |
| Tekrarlanabilirlik | %0,2 |
| Çıkışlar (Ek bilgi) | Röle çıkışı: 125 VAC’de 1 A, 30 VDC’de 2 A Maks. frekans: 1 Hz Analog çıkış: 0/4 … 20 mA (maks. yük 750 Ω) Darbe çıkışı: 0 … 9999 Hz, OCT (Frekans sınırları ayarlanabilir) |
| Kablo uzunluğu | 9 m |
| Ekran tipi | Aydınlatmalı LCD |
| Ekran çözünürlüğü | 256 x 128 Piksel |
| Veri arayüzü | RS232, RS485 |
| Akım tüketimi ölçüm cihazı | 1 A |
| Gövde | ABS (Akrilnitril Bütadien Stiren Kopolimerleri) |
| Boyutlar | Boru çapı: 25 ... 1200 mm |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP65, IP68 |
| Güç kaynağı | 10 ... 36 V DC |
| Çalışma koşulları | -40 ... 60 °C , %0 ... 99 n.o. |
| Depolama koşulları | -40 ... 60 °C , %0 ... 99 n.o. |
| Boyutlar ( U x G x Y ) | 16 x 23 x 28 mm |
| Ağırlık | 3200 g |
