  4. Çatlak Kontrol Cihazı
  5. Çatlak Kontrol Cihazı PCE-FD 20
Sip.no.: PCE-FD 20

Çatlak Kontrol Cihazı PCE-FD 20

183.956,00 TL
220.747,20 TL
:
4250348715234
PCE-FD 20
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

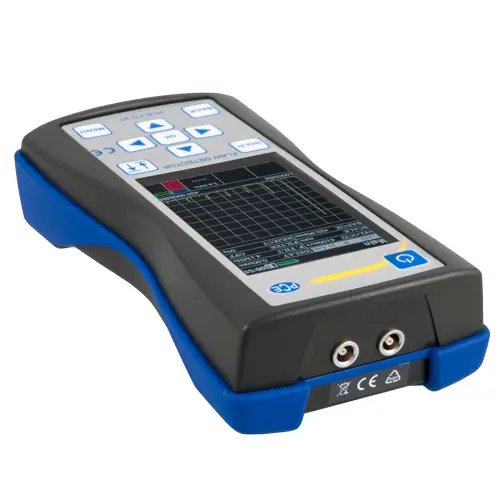

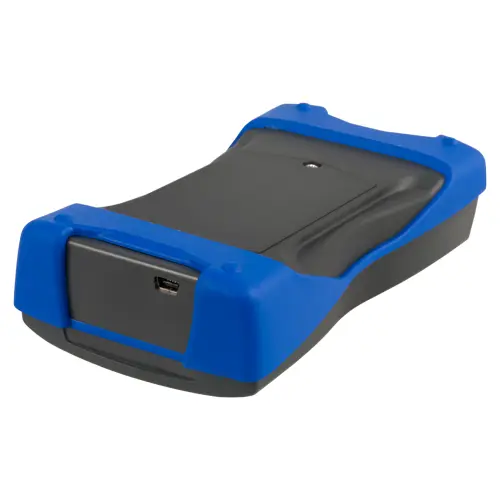

Çatlak Kontrol Cihazı PCE-FD 20
Malzeme testi / Pil ya da güç kaynağı / İki farklı ölçüm probu (45° ve 90°) /
1.5 metre uzunluğunda prob kablosu

Çatlak kontrol cihazı PCE-FD 20, malzeme testi için kullanılır. Çatlak kontrol cihazı, çatlak, boşluk vb. gibi kusurların testi ve kaynak kontrolü gibi çeşitli kullanım alanlarında tercih edilir. Çatlak kontrol cihazı, ultrason yöntemi ile yüzeylerde tahribatsız ölçüm sağlar.

Çatlak kontrol cihazı ile kusur tespitinin yanı sıra derinlik de belirlenebilir. Çatlak kontrol cihazı, malzeme kalınlığını belirleme imkanı sunar. Ultrason, farklı yoğunluk ve dalga empedansına sahip malzemelerin yüzeylerinde yansıtılarak dağılır. 45° ve 90° gibi çeşitli açılardaki problar kullanılarak ultrasonik dalgalar malzemeye gönderilebilir.

Ardından, tarama süresi ayarlanarak kalınlık belirlenebilir, kaynak kontrol edilebilir ve kusurlar tespit edilebilir. 250 gramlık hafifliğiyle çatlak kontrol cihazı kolaylıkla taşınabilir. Ayarlanabilir frekanslar 1 … 10 MHz arasındadır. Çatlak kontrol cihazı 1000 … 9999 m/s’lik ses titreşimleri sağlar.


Özellikler

- 45° ve 90° ölçüm geometresine sahip problar
- Hafif
- Pil ya da güç kaynağı
- 1.5 metre sensör kablosu
- Parlak ve geniş ekran
- USB arayüzü

Teknik Bilgiler

Frekans Aralığı1 ... 10 MHz
Tarama Süresi6 ... 1000 µm
Ses Hızı1000 ... 9999 m/s
Kayıt Aralığında Sapma< ±0.025 µm

Alıcı Girişindeki Genlik Sinyallerinin 0 … 100 dB Aralığında Maksimum Sapması< ±0.5 dB


Amplifikasyon Alanı125 dB
Ortalama Malzeme Test Sayısı1 ... 16


Kontrol Noktaları Sayısı
(zaman içinde değişken artış)

15


Uyarma Darbesinin Yüke Ulaşma Süresi0.0 ... 0.5 µs
Uyarma Darbesinin 50 Ohm Dirence Genliği100, 200, 300

Alıcının -3 dB’de Çalışma Frekansı Aralığı1 ... 10 MHz

Giriş Sinyalindeki Genliklerin Ekran Boyutunun 10 … 100% Aralığında Sapması<1 dB


Tarama1 ... 1000 µs
Tarama Gecikmesi0 ... 2000 µs
Kayıt Aralıkları Ölçüm Aralığı0 ... 1000 µs
Prob Gecikmesi0 ... 2000 µs
Arıza Durumunda Otomatik UyarıDual-gate

Zaman İçinde Değişken Artış için Ölçüm Aralığı0 ... 2000 µs

Zaman İçinde Değişken Artış için Ölçüm Sınırlarının Ayarlanması0 ... 100%


Sinyal Algılama (Alıcı)Pozitif yarım dalga, radyo modu
Boyut

Cihaz: 80 x 162 x 35 mm
Ekran: 48 x 74 mm


Güç Kaynağı

Pil: 1.5 V AA pil (3 adet)
Güç adaptörü: 100 ... 250 V AC

Ağırlık250 g (pilsiz)

Teslimat İçeriği

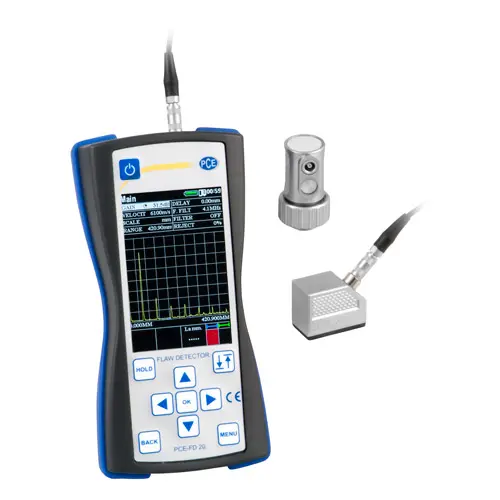

1 x Çatlak Kontrol Cihazı PCE-FD 20,
1 x Prob Kablosu (1.5 metre),
1 x Ultrason Probu (90°),
1 x Ultrason Probu (45°),
3 x 1.5 V AA Pil,
1 x Şarj Kablosu,
1 x USB Kablosu,
1 x Yazılım,
1 x Kullanım Kılavuzu.
