8.695,00 TL

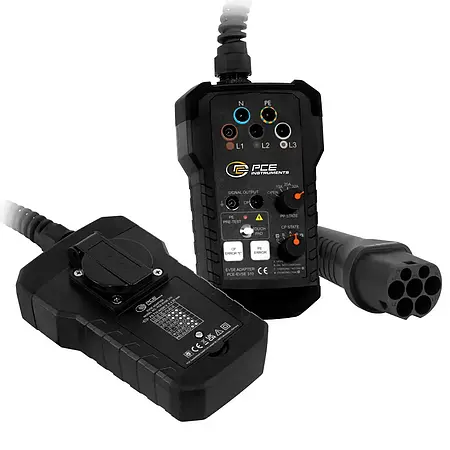

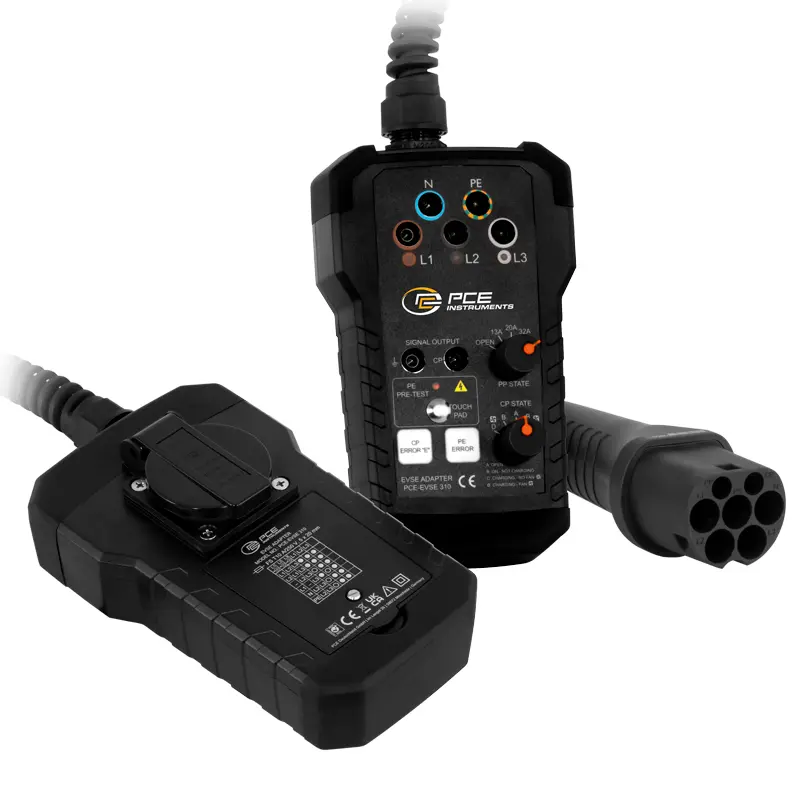

Araç Test Cihazı PCE-EVSE 310
Test adaptörü / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm görevleri için şebeke prizi / Taşıma çantası dahil
Araç Test Cihazı PCE-EVSE 310, elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiştir. Araç Test Cihazı, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE 0100 test cihazı ile kullanılabilir. Araç Test Cihazının LED’leri sayesinde 3 fazda voltaj tespiti için bir tesisat hatası olup olmadığı hızlı bir şekilde belirlenebilir.
PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek için kullanılabilir. Akım taşıma kapasitesi, Araç Test Cihazında PP ve PE iletkenleri arasına bağlanan çeşitli dirençlerle simüle edilir. CP State döner anahtarı kullanılarak çeşitli araç durumları simüle edilebilir. Araç durumları, CP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir.

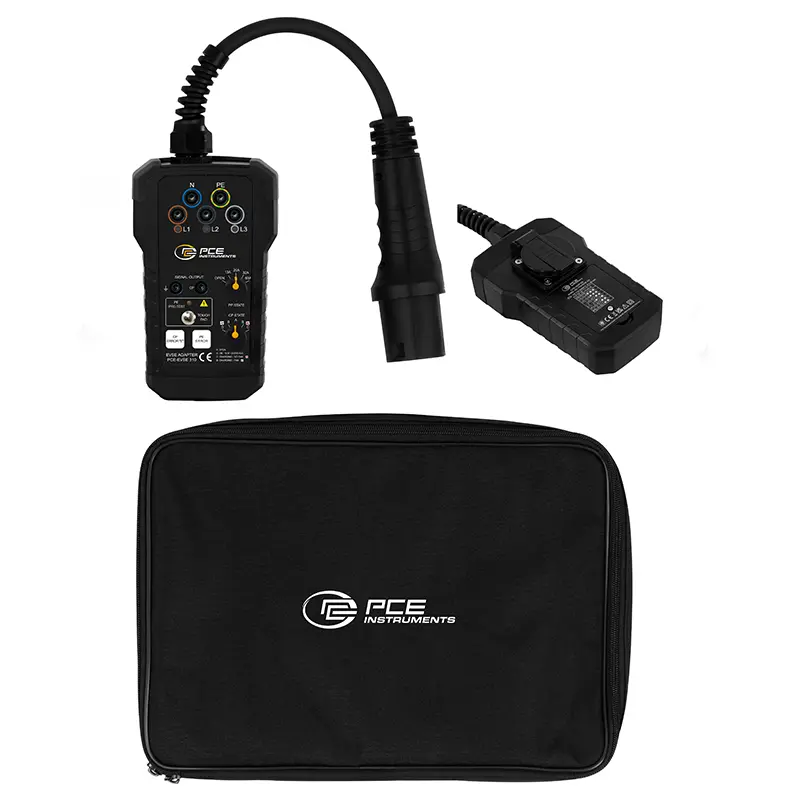

Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, Araç Test Cihazı, bir PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir. Araç Test Cihazı, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı wallbox için opsiyonel adaptör de mevcuttur.
| Test fonksiyonları | |
| PE Ön-Testi | evet, kapasitif elektrot ile |
| PP Simülasyonu | Açık, 13 A, 20 A, 32 A, 63 A |
| CP Durumu | A, B, C, D |
| CP Hatası 'E' | E |
| PE hatası / Topraklama hatası | Ja |
| Genel teknik bilgiler | |
| Çıkışlar (Ek bilgi) | 2 adet 4mm soket (sinyal çıkış kıskaçları) |
| Kablo uzunluğu | 25 cm |
| Bağlantılar | L1, L2, L3, N, PE |
| Bağlantılar Ek bilgi | maks. 230V (1 fazlı) / 430V (3 fazlı); 50 / 60Hz 10A / 250 V Kabloya kalıcı olarak takılı Tip 2 fiş (tip 1 için opsiyonel adaptör gereklidir) |
| Standart(lar) | IEC62196-2 Tip 2 fiş |
| Güvenlik standardı | CAT II / 300V |
| Elektrik prizi | maks. 250 V; 50/60 Hz; 10 A |
| Sigorta(lar) | Şebeke prizi T10A/250V |
| Koruma sınıfı (cihaz) | IP40 |
| Çalışma koşulları | 0 ... 40 °C , %0 ... 80 n.o. |
| Depolama koşulları | -10 ... 50 °C , %0 ... 80 n.o. |
| Boyutlar ( U x G x Y ) | 600 x 105 x 73 mm |
| Ağırlık | 643 g |
