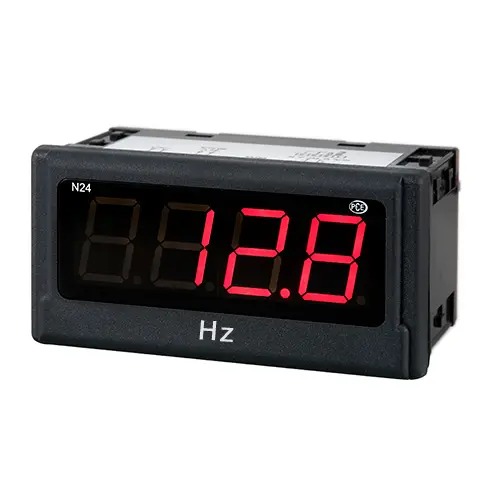

Ampermetre-Gösterge PCE-N24Z
4 basamaklı LED ekran / 20 mm rakam yüksekliği / IP65 korumalı ön kısım / Sensör beslemesi /
1 … 100 V, 2.5 … 250 V, 4 … 400 V, 20 … 500 Hz, 1 A ve 5 A için / Yazılım aracılığıyla yapılandırma
Ampermetre-gösterge PCE-N24Z, AC akım parametrelerini görüntülemek için kullanılır. Ampermetre-gösterge, alternatif akımı, alternatif voltajı ya da frekansları ölçebilir ve görüntüleyebilir. Giriş sinyali serbestçe ölçeklendirilebildiğinden ampermetre-gösterge çok yönlü kullanılabilir. Akım ölçüm sonucu ampermetre-göstergenin büyük 4 basamaklı LED ekranında okunabilir.
Opsiyonel 24 V sensör beslemesi, 2 telli sensörlerin ya da vericilerin doğrudan bağlanmasını sağlayarak ampermetre-göstergenin kullanımını kolaylaştırır. Ampermetre-göstergeyi yapılandırma işlemi ücretsiz olarak temin edilebilen LPCon yazılımı aracılığıyla yapılır. Programlama adaptörü PCE-PD14 yardımıyla ayarlar yapılabilir ya da ampermetre-göstergeden okunabilir. Yazılım ile oluşturulan yapılandırmalar kaydedilebilir ve tekrar çağrılabilir.
Giriş (seçilebilir) | 1 ... 100 V AC |
2.5 ... 250 V AC | |
4 ... 400 V AC | |
20 ... 500 Hz (24 ... 480 V’da) | |
0.01 ...1 A AC | |
0.05 ... 5 A AC | |
Hassasiyet | ± (0.2% FS + 1 dijit) (20 ... 500 Hz’de) |
İç Direnç | 10 Ω ± 1 % |
Ölçeklendirme | 2 noktalı |
Ekran | 4 basamaklı 7 segmentli LED ekran, rakam yüksekliği: 20 mm |
Görüntüleme Aralığı | -19999 ... 99999 |
Ortam Sıcakklığı | Çalışma: -10 ... +55 °C |
Depolama: -25 ... +85 °C | |
Boyut | 96 mm x 48 mm x 64 mm |
Panel Kesiti | 92 mm x 45 mm (DIN standardına göre) |
Güç Kaynağı (seçilebilir) | 230 V AC |
110 V AC | |
24 V AC | |
85 ... 253 V AC/DC | |
20 ... 40 V AC/DC | |
Sensör Beslemesi(seçilebilir) | 24 V / 30 mA |
Koruma Sınıfı | Ön kısım: IP 65 |
Ağırlık | < 200 g |
Montaj | Sıkıştırma vidalı montaj klipsleri, |

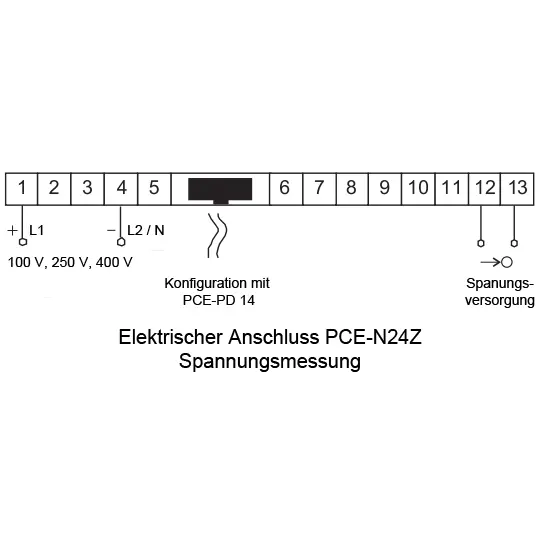

Terminal şeridi üzerinden bağlantı | |
Gövde | Sağlam plastik gövde |
