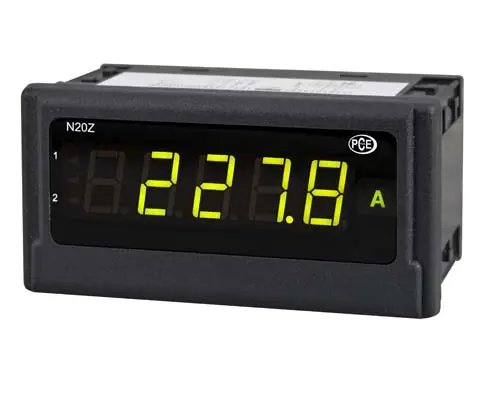

Ampermetre-Gösterge PCE-N20Z
400 V AC’ye kadar voltaj ve 5 A AC’ye kadar akım ölçümü / 5 basamaklı ekran / 2 alarm çıkışı / Yazılım aracılığıyla yapılandırma / IP65 korumalı ön kısım
Ampermetre-gösterge PCE-N20Z, 400 V’a kadar AC voltajlarının ve 5 A’ya kadar AC akımlarının ölçümü için kullanılabilir. Ölçülecek voltaj doğrudan bağlanır ve ampermetre-göstergenin 5 basamaklı LED ekranında okunabilir. Ampermetre-göstergenin görüntüleme rengi, ölçüm değerine göre üç renkte olabilir. Bu görüntüleme rengi sınır değerleri kullanıcı tarafından ayarlanabilir. Böylece, mevcut ölçüm değeri ilk bakışta değerlendirilebilir. İki açık kollektör çıkışı, voltajı izlemek için kullanılabilir. Uygulanan sınırların altında kalınması ya da aşılması durumunda alarm devreye girer. Alarm sınırlarının haricinde görüntüleme rengini değiştirme sınırlarının yapılandırılması için ücretsiz LPCon yazılımı mevcuttur.
Bu yazılım, ampermetre-göstergeyi yapılandırmanın yanı sıra mevcut bir yapılandırmanın okunmasını da sağlar. Yapılandırmalar oluşturulduktan sonra bir dosyaya kaydedilebilir ve aynı dosyadan tekrar çağrılabilir. Bu şekilde birkaç ampermetre-gösterge aynı ayarlarla yapılandırılabilir. Ampermetre-gösterge, opsiyonel olarak temin edilebilen programlama adaptörü PCE-PD14 aracılığıyla bilgisayara bağlanır. Bu adaptör, veri akışını dönüştürür ve bilgisayarın USB arayüzüne gönderir. Ampermetre-gösterge, güç kaynağı (230 V ya da 24 V) açısından farklılık gösteren iki versiyonda mevcuttur.
Giriş | 1 A, 5 A, 100 V, 250 V, 400 V | |
Giriş Direnci | 2 MΩ | |
Hassasiyet (20 - 500 Hz) | ± (0.5% FS + 1 dijit) | |
Ortalama Süresi | 0.5 ... 20 saniye | |
Çıkış | 2 x Açık kollektör, 30 V, 20 mA | |
Ekran | 5 basamaklı 7 segmentli LED ekran, rakam yüksekliği: 14 mm, üç renkli | |
Görüntüleme Aralığı | -19999 ... 99999 | |
Ortam Sıcakklığı | Çalışma: -10 ... +55 °C Depolama: -25 ... +85 °C | |
Maksimum Nem | < 95% yoğuşmasız | |
Boyut | 96 mm x 48 mm x 64 mm | |
Panel Kesiti | 92 mm x 45 mm (DIN standardına göre) | |
Güç Kaynağı | 85 ... 253 V AC/DC, 20 ... 40 V AC/DC | |
Güç Tüketimi | < 6 VA | |
Koruma Sınıfı | Ön kısım: IP 65 | |
Ağırlık | < 250 g | |
Montaj | Sıkıştırma vidalı montaj klipsleri, | |
Gövde | Sağlam plastik gövde | |

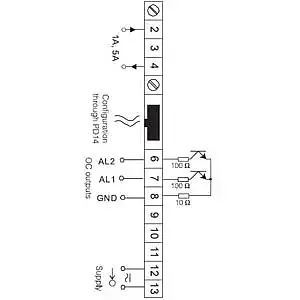

Voltaj göstergesi, elektriksel olarak arka tarafta bulunan vidalı terminaller üzerinden bağlanır. Bağlantılara ilişkin bilgiler cihazın üst kısmında yer alır ve böylece sahada hızlı ve güvenli kurulum sağlanmış olur. Voltaj göstergesinin programlama arayüzü (PD14) de burada bulunur. Programlama adaptörü, bir soket şeklinde tasarlanmıştır. Programlama adaptörü, veri akışını USB arayüzüne gönderir. |
