Alan Ölçer PCE-G28

Sip.no.: PCE-G28

EAN: 4250348700865

Ürün Bilgisi

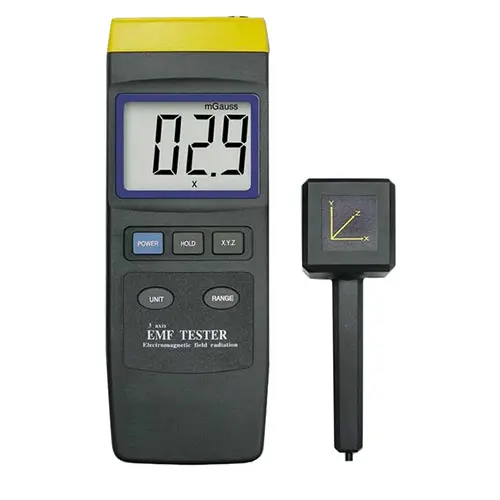

Alan Ölçer PCE-G28
3 Eksenlik Manyetik Alan Sensörü

Alan Ölçer PCE-G28’de elektromanyetik radyasyonu tespit etmek için 3 eksenli ölçüm probu bulunur. Alan Ölçer kullanılarak transformatörlerde ölçüm gerçekleştirilebilir ve bilgisayar monitörleri, televizyonlar, endüstriyel tesisler tarafından üretilen manyetik alanları değerlendirilebilir. Alan Ölçer, Avrupa standartlarına (Avrupa Birliği Elektromanyetik Uyumluluk Yönetmeliği IEC 801-1 (EN 50081-1) ve laboratuvar ve ölçüm teknolojisi IEC 204 standartlarına (EN 60204) uygundur.

Alan Ölçerin üç eksenli manyetik alan sensörü sayesinde tek eksenli ölçümler için gereken dönüştürmelerden tasarruf edilir. Küçük boyutlarda ve kompakt olan Alan Ölçer, önemli özellikleri sayesinde endüstriyel ortamlarda ve laboratuvarda kullanım için idealdir. Alan Ölçer, kolay, hızlı ve hassas ölçümler gerçekleştirilmesini sağlar.

Alan Ölçer ile ilgili bilgi

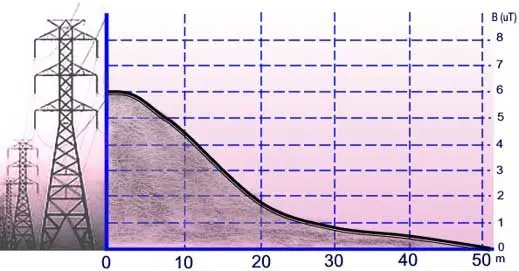

Alan Ölçer, elektrikli cihazların ve sistemlerin çalışması sırasında ortaya çıkar. Alan Ölçer, frekansa bağlı olarak insan üzerinde farklı derecede etki gösterir. Rahatsızlıktan sinir uyarımına hatta iç yanıklara kadar farklı sonuçlar oluşabilir. Bu nedenle, iş sağlığı ve güvenliği kanunu ve işletme yönetmeliği temelinde çalışanların maruz kaldığı Alan Ölçerin belirlenmesi gerekmektedir.

Temelde maruz kalma aralıkları 1 ve 2 olarak adlandırılan iki etki aralığından söz edilir:

Maruz kalma aralığı 1, elektrikli tesisler ve operatörler tarafından kontrol edilebilen alanlar gibi tüm kontrollü alanları kapsar. Bununla birlikte, sistemin çalışma şekli nedeniyle maruz kalmanın sadece kısa bir süreliğine gerçekleştiği genel olarak erişilebilir alanları da içerir. Personel, Gauss ya da Tesla cinsinden elektromanyetik radyasyonu tespit etmek ve sınıflandırmak için Alan Ölçer kullanabilir. Özellikle f = 50 Hz enerji teknik frekansında maruz kalma aralığı 1’de 1.36 µT; aralık 2’de ise 0.42 µT sınırı geçerlidir.

Özellikler

- Üç eksenli manyetik alan sensörü

- HOLD fonksiyonu

- Ölçüm birimi: µT ya da mGs

- Büyük LCD ekran

- Geniş frekans aralığı (300 Hz’e kadar)

- Kolay kullanım

- Pil ile çalışır

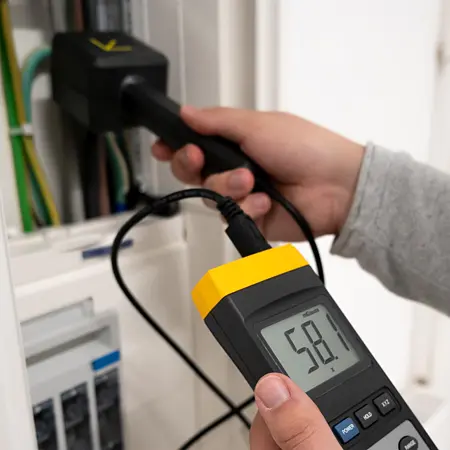

- İş yeri analizi için uygun

- Avrupa standartlarına IEC801-1 (EN 50081-1) / IEC204 (EN 60204) uygundur

Teknik Bilgiler

Manyetik alan şiddeti
Ölçüm aralığı	0 ... 20 µT
Çözünürlük	0,01 µT
Hassasiyet	±%4 + 3 Dijit / 50 - 60 Hz ve < 3 V/m (RF)

Manyetik alan şiddeti
Ölçüm aralığı	0 ... 200 µT
Çözünürlük	0,1 µT
Hassasiyet	±%5 + 3 Dijit / 50 -60 Hz ve < 3 V/m (RF)

Manyetik alan şiddeti
Ölçüm aralığı	0 ... 2000 µT
Çözünürlük	1 µT
Hassasiyet	±%10 +5 Dijit / 50 - 60 Hz ve < 3 V/m (RF)

Manyetik alan şiddeti
Ölçüm aralığı	0 ... 200 mGs
Çözünürlük	0,1 mGs
Hassasiyet	±%4 + 3 Dijit / 50 - 60 Hz ve < 3 V/m (RF)

Manyetik alan şiddeti
Ölçüm aralığı	0 ... 2000 mGs
Çözünürlük	1 mGs
Hassasiyet	±%5 + 3 Dijit / 50 -60 Hz ve < 3 V/m (RF)

Manyetik alan şiddeti
Ölçüm aralığı	0 ... 20000 mGs
Çözünürlük	10 mGs
Hassasiyet	±%10 +5 Dijit / 50 - 60 Hz ve < 3 V/m (RF)

Genel teknik bilgiler
Frekans	30 ... 300 Hz
Ekran tipi	LCD
Boyutlar	Prob 225 x 75 x 55 mm
Koruma sınıfı (cihaz)	IP20
Akü / Pil	1 x 9 V Blok pil , Alkali-Manganez
Pil kapasitesi	640 mAh
Çalışma koşulları	0 ... 50 °C , %0 ... 85 n.o.
Depolama koşulları	0 ... 50 °C , %0 ... 85 n.o.
Boyutlar ( U x G x Y )	195 x 68 x 30 mm
Ağırlık	470 g
