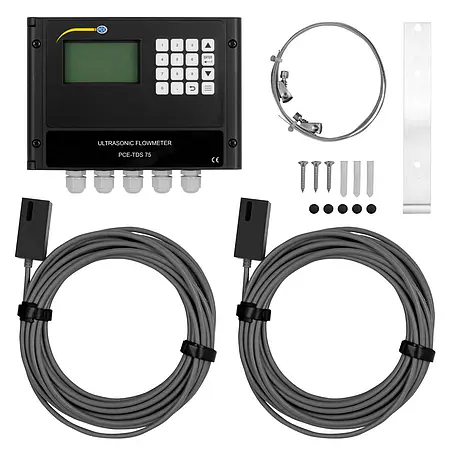

Akış Ölçüm Cihazı PCE-TDS 75-ICA

Sip.no.: PCE-TDS 75-ICA

EAN: 4250348726902

Ürün Bilgisi

Akış Ölçüm Cihazı PCE-TDS 75
Sabit kurulum için / Çeşitli proses bağlantı seçeneği /
%1 hassasiyet / 1200 mm boru çapına kadar / Akış hızı belirleme

Akış ölçüm cihazı PCE-TDS 75, sabit kurulum için uygun bir cihazdır ve bu cihaz ile borulardaki sıvıların akış hızı ölçülebilir. Sensörleri, ölçülecek borulara doğrudan monte edilebilir, yani boruların kesilmesine gerek yoktur. Bu da cihazın çalışma sırasında da kurulabilmesini sağlar.

PCE-TDS 75’in farklı çıkışları bulunur. Akış hızı, 4 … 20 mA analog sinyaline dönüştürülebilir. Diğer ölçüm değerleri, darbe çıkışı (OCT) aracılığıyla iletilebilir. Ölçüm değerlerini doğrudan RS232 ve RS485 iletişim arayüzü üzerinden almak da mümkündür. Bu, cihazın doğrudan proses kontrolüne entegre edilmesini sağlar.

Özellikler

- Sabit kurulum için

- Proses bağlantısı için farklı çıkışlar

- 25 … 1200 mm çapındaki borular için

- ISO Kalibrasyon Sertifikası

Teknik Bilgiler

Ölçüm Aralığı	± 0.03 … 5 m/s (+0.09 … 16 ft/s)
Hassasiyet	Ölçüm değerinin ± % 1'i
Tekrarlanabilirlik	% 0.2
Boru Çapı	25 … 200 mm (1 … 8'')
Analog Çıkış	0/4 … 0 mA (maksimum yük 750 Ω)
Darbe Çıkışı	0 … 999 Hz OCT
	(Frekans sınırları ayarlanabilir)
Röle Çıkışı	125V AC’de 1 A, 30V DC’de 2 A
	Maksimum frekans 1 Hz
Haberleşme Arayüzü	RS232 & RS485
Güç Kaynağı	10 … 6V DC
Güç Tüketimi	1 A
Ekran	LCD, 256 x 128 Piksel, arka aydınlatmalı
Çevre Koşulları (Cihaz)	-40 … 0°C (-40 … 140 °F), 0 … 9 % n.o.yoğuşmasız
Çevre Koşulları (Sensör)	-40 … 0°C (-40 … 176 °F), 0 … 9 % n.o.yoğuşmasız
Gövde Malzemesi Cihaz	PC / ABS
Koruma Sınıfı Cihaz	IP 65
Koruma Sınıfı Sensör	IP 68
Kablo Uzunluğu	9 m
Boyut	16 x 23 x 28 cm
Ağırlık	3.2 kg

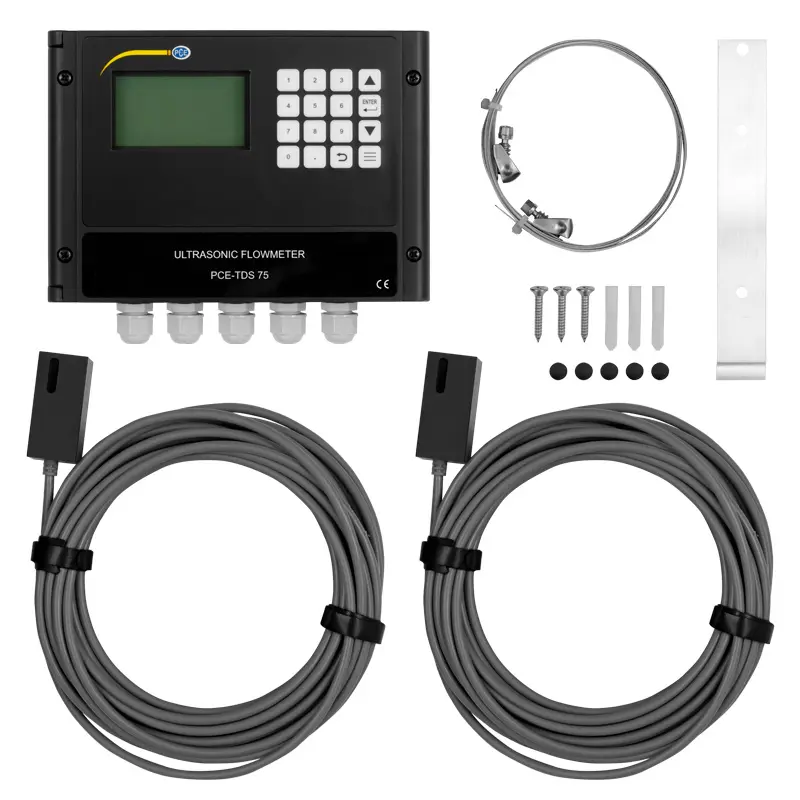

Teslimat İçeriği

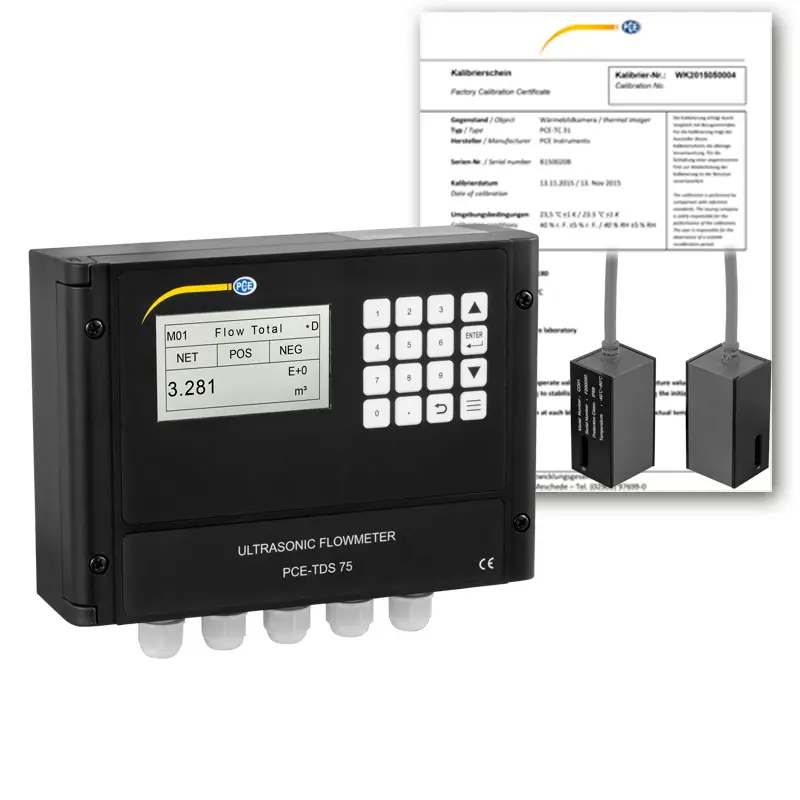

1 x Akış Ölçüm Cihazı PCE-TDS 75-ICA

2 x Akış Sensörleri

1 x Duvara Montaj Seti

2 x Hortum Kelepçesi

1 x Kullanım Kılavuzu

1 x ISO Kalibrasyon Sertifikası
