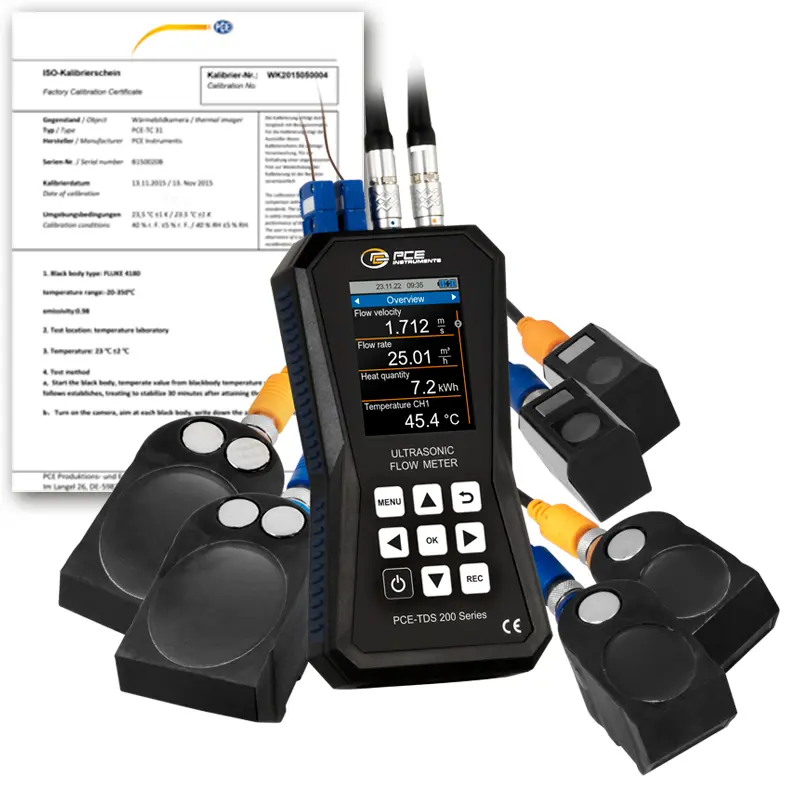

Akış Ölçüm Cihazı PCE-TDS 200+ SML-ICA ISO Kalibrasyon Sertifikası dahil

187.436,00 TL
224.923,20 TL
:
4250348732279
PCE-TDS 200+ SML-ICA
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 5-7 iş günü

Ürün Bilgisi

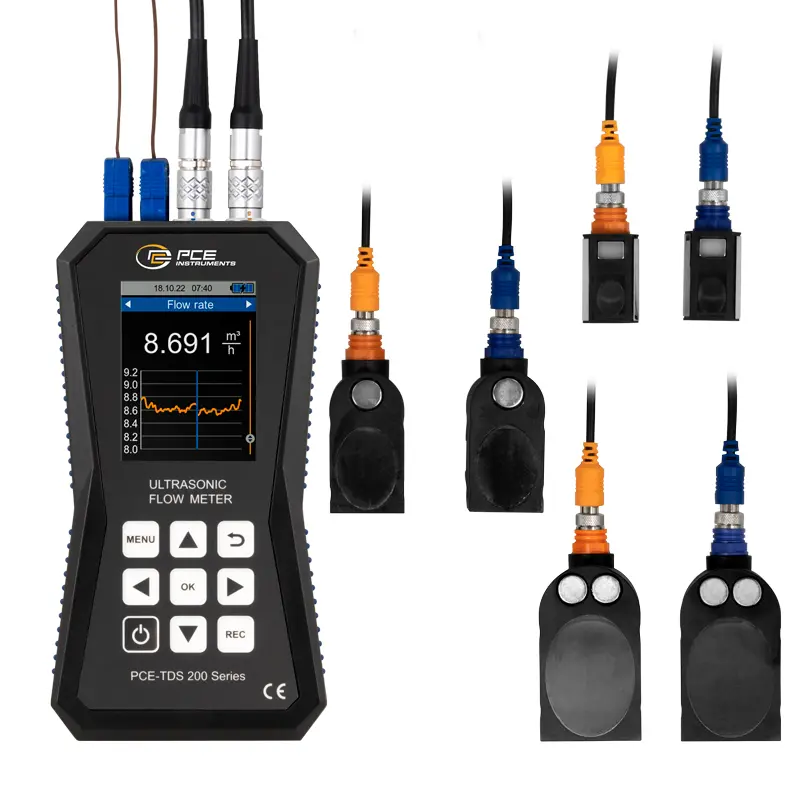

Akış Ölçüm Cihazı PCE-TDS 200+ SML
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /

Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için

Akış ölçüm cihazı PCE-TDS 200+ SML’nin ölçüm aralığı ±32 m/s’dir. Akış ölçüm cihazı, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin akış ölçüm cihazına takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, akış ölçüm cihazının sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, akış ölçüm cihazı sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Akış ölçüm cihazı ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Akış ölçüm cihazı, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.

Akış ölçüm cihazının data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Akış ölçüm cihazı için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Akış ölçüm cihazının bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, akış ölçüm cihazının 32 GB dahili belleğinde kaydedilir. Akış ölçüm cihazında 10 milyon ölçüm noktası kaydedilebilir.

Opsiyonel yazılım kullanılarak akış ölçüm cihazında kaydedilen ölçüm değerleri okunabilir. Akış ölçüm cihazı ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Akış ölçüm cihazı, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak akış ölçüm cihazı ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.

Akış ölçüm cihazı ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Akış ölçüm cihazının iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Akış ölçüm cihazı, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Akış ölçüm cihazı, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, akış ölçüm cihazı, ısıtma sistemlerinin denetiminde kullanılabilir.

Akış ölçüm cihazının renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar.

PCE-TDS 200 S SENSOR
DN 15 … 100 / 20 … 108 mm boru çapları için küçük sensör çifti. Bu sensör çifti özellikle küçük borular için uygundur. Sensörler, 45 x 30 x 30 mm’lik bir boyuta ve -30 … +160°C’lik bir sıcaklık direncine sahiptir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Akış ölçüm cihazının sensörleri çıkarılabilir kablo bağları ile boruya bağlanabilir.

PCE-TDS 200 M SENSOR
DN 50 … 700 / 57 … 720 mm boru çapları için orta sensör çifti. Bu sensör çifti orta büyüklükteki borularda akış ölçümü için uygundur. Akış ölçüm cihazı sensörleri, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Alternatif olarak, sensörler, çıkarılabilir kablo bağları ile boruya monte edilebilir. Sıcaklık direnci -30 … +160°C arasındadır.

PCE-TDS 200 L SENSOR
DN 300 … 6000 mm boru çapları için büyük sensör çifti. Bu sensör çifti özellikle büyük borular için uygundur. Akış ölçüm cihazının sensörleri çıkarılabilir kablo bağları ile takılabilir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Sensörlerin boyutu 91 x 52 x 44 mm’dir.

Özellikler

- Ölçüm aralığı: ±32 m/s
- Veri aktarımı için USB-C arayüzü
- Ölçüm değerlerinin analizi için opsiyonel yazılım
- Tekrarlanabilirlik: ölçüm değerinin ± %0.5’i
- Isı miktarı ölçümü
- 10 milyon ölçüm noktası için veri belleği
- Ayarlanabilir alarm sınırları

Teknik Bilgiler

Debi Ölçümü
Ölçüm Aralığı±32 m/s
Çözünürlük0.001 m/s
Hassasiyet

DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i
DN <50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %3.5’i

TekrarlanabilirlikÖlçüm değerinin ± %0.5’i

PCE-TDS 200 S SENSORSensör çifti
Boru ÇapıDN 15 … 100 / 20 … 108 mm
Boyut45 x 30 x 30 mm
Sıcaklık Direnci-30 … +160°C

PCE-TDS 200 M SENSORSensör çifti
Boru ÇapıDN 50 … 700 / 57 … 720 mm
Sıcaklık Direnci-30 … +160°C

PCE-TDS 200 L SENSOR
Boru ÇapıDN 300 ... 6000 mm
Boyut91 x 52 x 44 mm

Ölçüm YöntemiZ, V, N, W
Ölçülebilen Nesneler










- Su
- Deniz suyu
- Yağ
- Ham petrol
- Metanol
- Etanol
- Dizel
- Benzin
- Petrol
- Kullanıcı tanımlı
(nesneden gelen ses hızının manuel girişi)


Sıvıların Kirlilik Oranı<%5
Boru Malzemesi
















- Bakır CU
- Çelik FE
- Paslanmaz çelik VA
- Alüminyum AL
- Pirinç ME
- Dökme demir CI
- Demir FE
- Nikel NI
- Titanyum TI
- Çinko ZI
- Akrilik AC
- Polietilen PE
- Polipropilen PP
- Polivinil klorür PVC
- Naylon NY
- Kullanıcı tanımlı
(boru malzemesinin enine ses hızının manuel girişi)


Boru İç Kaplaması











- Astar yok
- Özel
- Epoksi reçine
- Kauçuk
- Harç
- Polistiren PS
- Polietilen PE
- Politetrafloroetilen PTFE
- Poliüretan PU
- Polipropilen PP
- Kullanıcı tanımlı
(borunun iç kaplamasının boylamasına ses hızının manuel girişi)


Ölçüm ParametresiAkış hızı, debi ve hacim
Ölçüm Birimi (Boyut)mm, in
Ölçüm Birimi (Akış Hızı)m/s, ft/s
Ölçüm Birimi (Debi)m³, l, gal, igl, mgl, cf, bal, ib, ob
Zaman GöstergesiSaniye, dakika, saat, gün
Ölçüm Birimi (Hacim)m³, l, gal, igl, mgl, cf, bal, ib, ob

Sıcaklık Ölçümü
Ölçüm AralığıHassasiyet
B Tipi: 600 … 1800°CB Tipi: ±(%0.5 + 3°C)
E Tipi: -100 … +900°CE Tipi: ±(%0.4 + 1°C)
J Tipi: -100 … +1150°CJ Tipi: ±(%0.4 + 1°C)
K Tipi: -100 … +1370°CK Tipi: ±(%0.4 + 1°C)
N Tipi: -100 … +1150°CN Tipi: ±(%0.4 + 1°C)
R Tipi: 0 … 1700°CR Tipi: ±(%0.5 + 3°C)
S Tipi: 0 … 1500°CS Tipi: ±(%0.5 + 3°C)
T Tipi: -100 … +400°CT Tipi: ±(%0.4 + 1°C)

Çözünürlük0.1°C
Bağlanabilir TermokupllarB, E, J, K, N, R, S, T
Ölçüm ParametresiAkış hızı, debi, hacim, sıcaklık, ısı çıkışı ve ısı miktarı
Ölçüm Birimi (Sıcaklık)°C / °F
Ölçüm Birimi (Isı Miktarı)K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Ölçüm Birimi (Isı Çıkışı)W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
Maliyet GöstergesiEUR, Pound, USD, Türk Lirası, Zloty, Yen

Diğer Teknik Özellikler
Ekran2.8 inç LCD ekran
Ölçüm BirimiMetrik / İngiliz
Menü Dili

Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca
Çalışma ve Depolama Koşulları

Sıcaklık: -20 … +65°C
Nem: %10 … 95 n.o, yoğuşmasız

Data Logger32 GB bellek kapasitesi / 10 milyon ölçüm noktası
ArayüzUSB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için)
Koruma SınıfıIP52
Güç Kaynağı

Dahili: LiPo pil (3.7 V, 2500 mAh)
Harici: USB 5 VDC, 500 mA

Çalışma SüresiYaklaşık 10 saat
Boyut165 x 85 x 32 mm
Ağırlık255 g

Teslimat İçeriği

1 x Akış Ölçüm Cihazı PCE-TDS 200+ SML-ICA
1 x Akış Sensörü PCE-TDS 200 S SENSOR (çift)
1 x Akış Sensörü PCE-TDS 200 M SENSOR (çift)
1 x Akış Sensörü PCE-TDS 200 L SENSOR (çift)
2 x Sıcaklık Sensörü TF-RA330
2 x Bağlantı Kablosu (5 metre)
2 x Çıkarılabilir Kablo Bağı
1 x Güç Adaptörü
1 x USB-C Kablosu
1 x Ultrasonik Bağlantı Jeli
1 x PCE Ölçüm Bandı
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
4 x ISO Kalibrasyon Sertifikası
