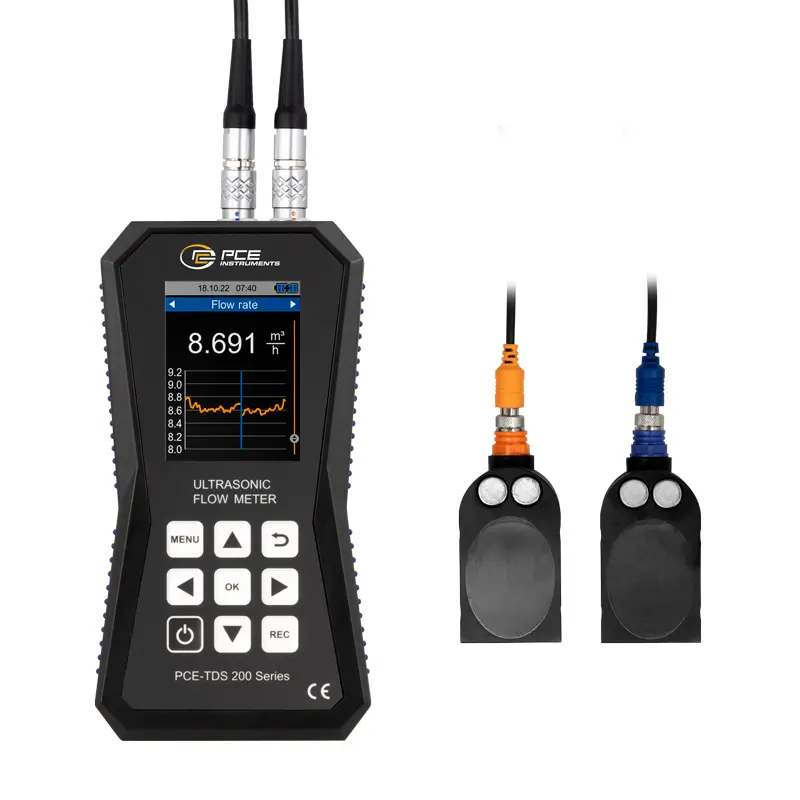

Akış Ölçüm Cihazı PCE-TDS 200 L
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /
Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
Akış ölçüm cihazı PCE-TDS 200 L’nin ölçüm aralığı ±32 m/s’dir. Akış ölçüm cihazı, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin akış ölçüm cihazına takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, akış ölçüm cihazının sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, akış ölçüm cihazı sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Akış ölçüm cihazı ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Akış ölçüm cihazı, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.
Akış ölçüm cihazının data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Akış ölçüm cihazı için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Akış ölçüm cihazının bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, akış ölçüm cihazının 32 GB dahili belleğinde kaydedilir. Akış ölçüm cihazında 10 milyon ölçüm noktası kaydedilebilir.
Opsiyonel yazılım kullanılarak akış ölçüm cihazında kaydedilen ölçüm değerleri okunabilir. Akış ölçüm cihazı ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Akış ölçüm cihazı, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak akış ölçüm cihazı ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.

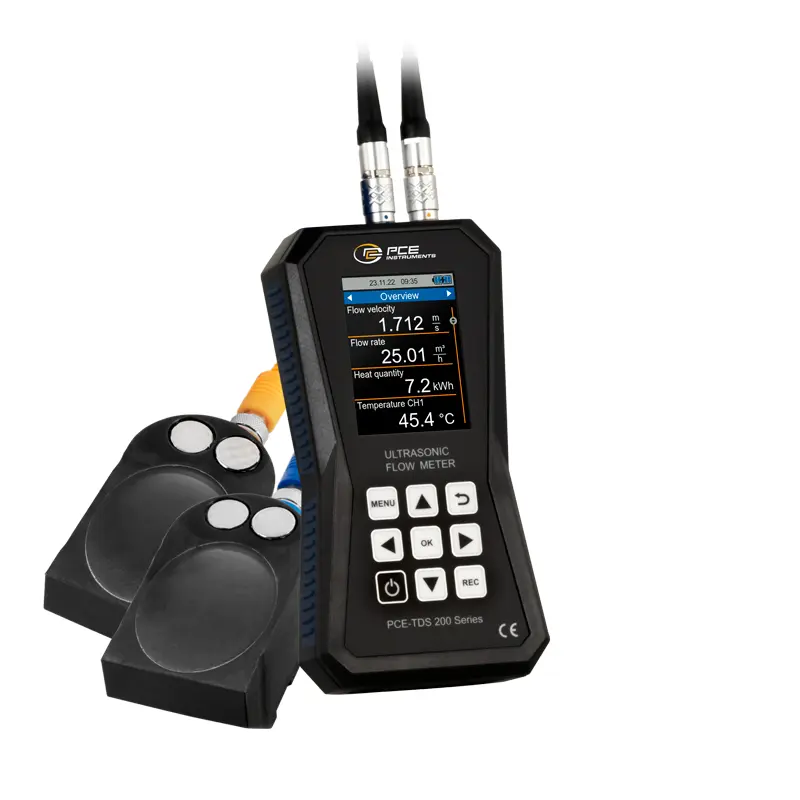

Akış ölçüm cihazı ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Akış ölçüm cihazının iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Akış ölçüm cihazı, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Akış ölçüm cihazı, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, akış ölçüm cihazı, ısıtma sistemlerinin akış hızı ölçerde kullanılabilir.
Akış ölçüm cihazının renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Akış ölçüm cihazı için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.
Debi Ölçümü | ||
Ölçüm Aralığı | ±32 m/s | |
Çözünürlük | 0.001 m/s | |
Hassasiyet | DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i | |
Tekrarlanabilirlik | Ölçüm değerinin ± %0.5’i | |
PCE-TDS 200 L SENSOR | Sensör çifti | |
Boru Çapı | DN 300 ... 6000 mm | |
Boyut | 91 x 52 x 44 mm | |
Ölçüm Yöntemi | Z, V, N, W | |
Ölçülebilen Nesneler | - Su | |
Sıvıların Kirlilik Oranı | <%5 | |
Boru Malzemesi | - Bakır CU | |
Boru İç Kaplaması | - Astar yok | |
Ölçüm Parametresi | Akış hızı, debi ve hacim | |
Ölçüm Birimi (Boyut) | mm, in | |
Ölçüm Birimi (Akış Hızı) | m/s, ft/s | |
Ölçüm Birimi (Debi) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
Zaman Göstergesi | Saniye, dakika, saat, gün | |
Ölçüm Birimi (Hacim) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
Diğer Teknik Özellikler | ||
Ekran | 2.8 inç LCD ekran | |
Ölçüm Birimi | Metrik / İngiliz | |
Menü Dili | Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca | |
Çalışma ve Depolama Koşulları | Sıcaklık: -20 … +65°C | |
Data Logger | 32 GB bellek kapasitesi / 10 milyon ölçüm noktası | |
Arayüz | USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) | |
Koruma Sınıfı | IP52 | |
Güç Kaynağı | Dahili: LiPo pil (3.7 V, 2500 mAh) | |
Çalışma Süresi | Yaklaşık 10 saat | |
Boyut | 165 x 85 x 32 mm | |
Ağırlık | 255 g |
