Sip.no.: PCE-TDS 200 SR

Akış Hızı Ölçer PCE-TDS 200 SR

87.836,00 TL
105.403,20 TL
:
4250348731432
PCE-TDS 200 SR
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

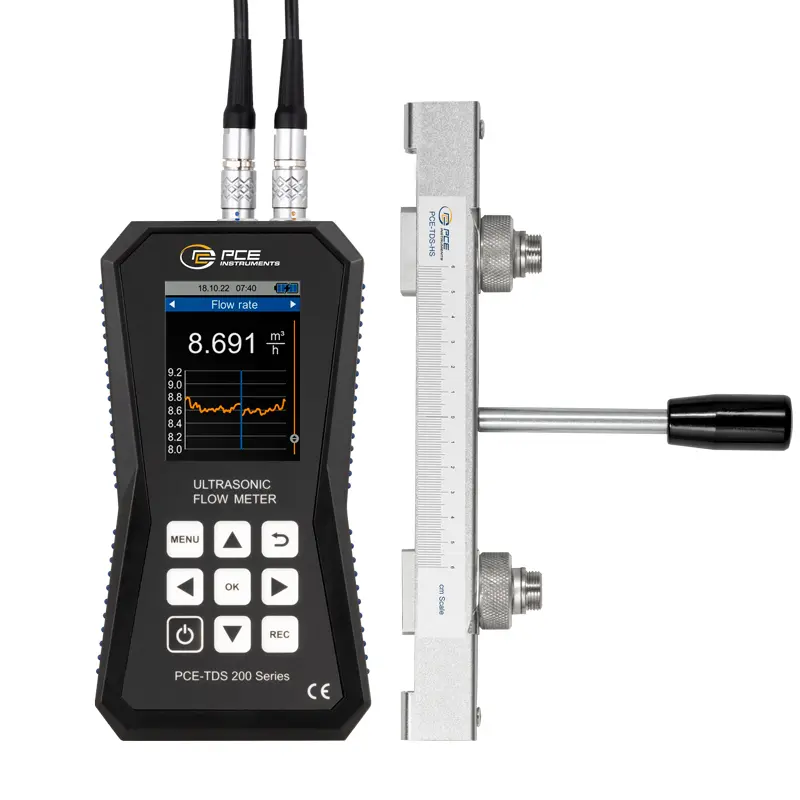

Akış Hızı Ölçer PCE-TDS 200 SR
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /

Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası

Akış hızı ölçer PCE-TDS 200 SR’nin ölçüm aralığı ±32 m/s’dir. akış hızı ölçer, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin akış hızı ölçere takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, akış hızı ölçerin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, akış hızı ölçer sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Akış hızı ölçer ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Akış hızı ölçer, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.

Akış hızı ölçerin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Akış hızı ölçer için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Akış hızı ölçerin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, akış hızı ölçerin 32 GB dahili belleğinde kaydedilir. Akış hızı ölçerde 10 milyon ölçüm noktası kaydedilebilir.

Opsiyonel yazılım kullanılarak akış hızı ölçerde kaydedilen ölçüm değerleri okunabilir. Akış hızı ölçer ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Akış hızı ölçer, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak akış hızı ölçer ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.

Akış hızı ölçer ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Akış hızı ölçerin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Akış hızı ölçer, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Akış hızı ölçer, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, akış hızı ölçer, ısıtma sistemlerinin akış hızı ölçerde kullanılabilir.

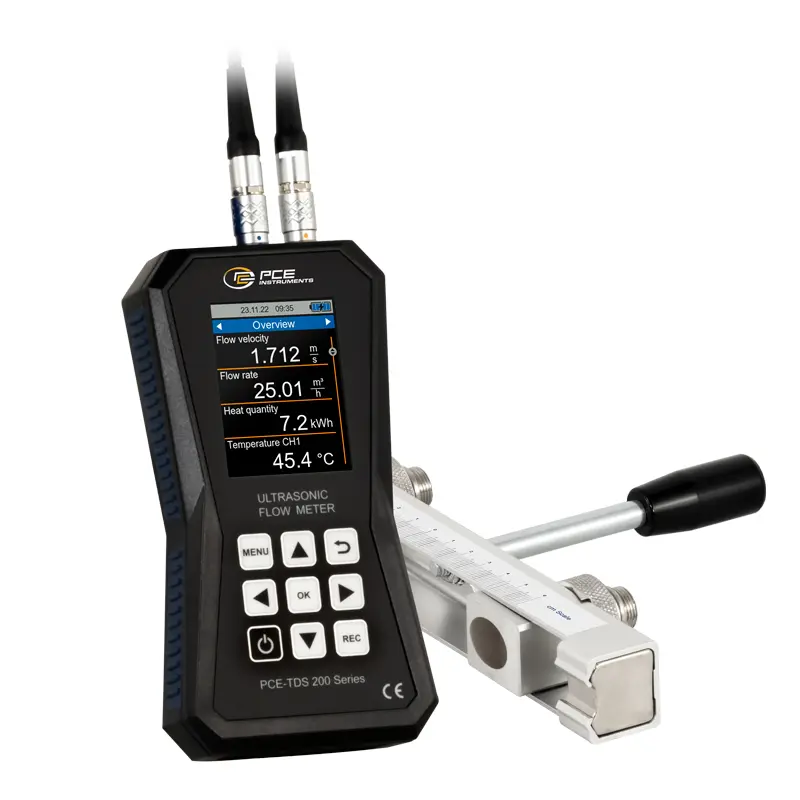

Akış hızı ölçerin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Akış hızı ölçer için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.

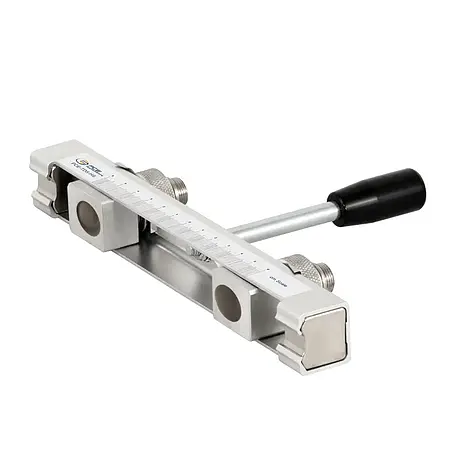

PCE-TDS 200 SR SENSOR
DN 15 … 100 / 20 … 108 mm boru boyutları için bağlı on-rail sensörler. Sensörlerin yerleştirilmesini kolaylaştırmak için her iki sensör de tek bir ray üzerinde bulunur. Daha kolay bir kullanım sağlamak için ray üzerinde uygun bir tutma kolu bulunur. Rayların altında sensörlerin demirli metal içeren borulara tutunmasını sağlayan mıknatıslar bulunur.

Özellikler

- Ölçüm aralığı: ±32 m/s
- Veri aktarımı için USB-C arayüzü
- Ölçüm değerlerinin analizi için opsiyonel yazılım
- Tekrarlanabilirlik: ölçüm değerinin ± %0.5’i
- Isı miktarı ölçümü
- 10 milyon ölçüm noktası için veri belleği
- Ayarlanabilir alarm sınırları
- Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası

Teknik Bilgiler

Debi Ölçümü
Ölçüm Aralığı±32 m/s
Çözünürlük0.001 m/s
Hassasiyet

DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i
DN <50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %3.5’i

TekrarlanabilirlikÖlçüm değerinin ± %0.5’i

PCE-TDS 200 SR SENSORSensör çifti
Boru ÇapıDN 15 … 100 / 20 … 108 mm

Ölçüm YöntemiZ, V, N, W
Ölçülebilir Nesneler










- Su
- Deniz suyu
- Yağ
- Ham petrol
- Metanol
- Etanol
- Dizel
- Benzin
- Petrol
- Kullanıcı tanımlı
(nesneden gelen ses hızının manuel girişi)


Sıvıların Kirlilik Oranı<%5
Boru Malzemesi
















- Bakır CU
- Çelik FE
- Paslanmaz çelik VA
- Alüminyum AL
- Pirinç ME
- Dökme demir CI
- Demir FE
- Nikel NI
- Titanyum TI
- Çinko ZI
- Akrilik AC
- Polietilen PE
- Polipropilen PP
- Polivinil klorür PVC
- Naylon NY
- Kullanıcı tanımlı
(boru malzemesinin enine ses hızının manuel girişi)


Boru İç Kaplaması











- Astar yok
- Özel
- Epoksi reçine
- Kauçuk
- Harç
- Polistiren PS
- Polietilen PE
- Politetrafloroetilen PTFE
- Poliüretan PU
- Polipropilen PP
- Kullanıcı tanımlı
(borunun iç kaplamasının boylamasına ses hızının manuel girişi)


Ölçüm ParametresiAkış hızı, debi ve hacim
Ölçüm Birimi (Boyut)mm, in
Ölçüm Birimi (Akış Hızı)m/s, ft/s
Ölçüm Birimi (Debi)m³, l, gal, igl, mgl, cf, bal, ib, ob
Zaman GöstergesiSaniye, dakika, saat, gün
Ölçüm Birimi (Hacim)m³, l, gal, igl, mgl, cf, bal, ib, ob

Diğer Teknik Özellikler
Ekran2.8 inç LCD ekran
Ölçüm BirimiMetrik / İngiliz
Menü Dili

Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca
Çalışma ve Depolama Koşulları

Sıcaklık: -20 … +65°C
Nem: %10 … 95 n.o, yoğuşmasız

Data Logger32 GB bellek kapasitesi / 10 milyon ölçüm noktası
ArayüzUSB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için)
Koruma SınıfıIP52
Güç Kaynağı

Dahili: LiPo pil (3.7 V, 2500 mAh)
Harici: USB 5 VDC, 500 mA

Çalışma SüresiYaklaşık 10 saat
Boyut165 x 85 x 32 mm
Ağırlık255 g

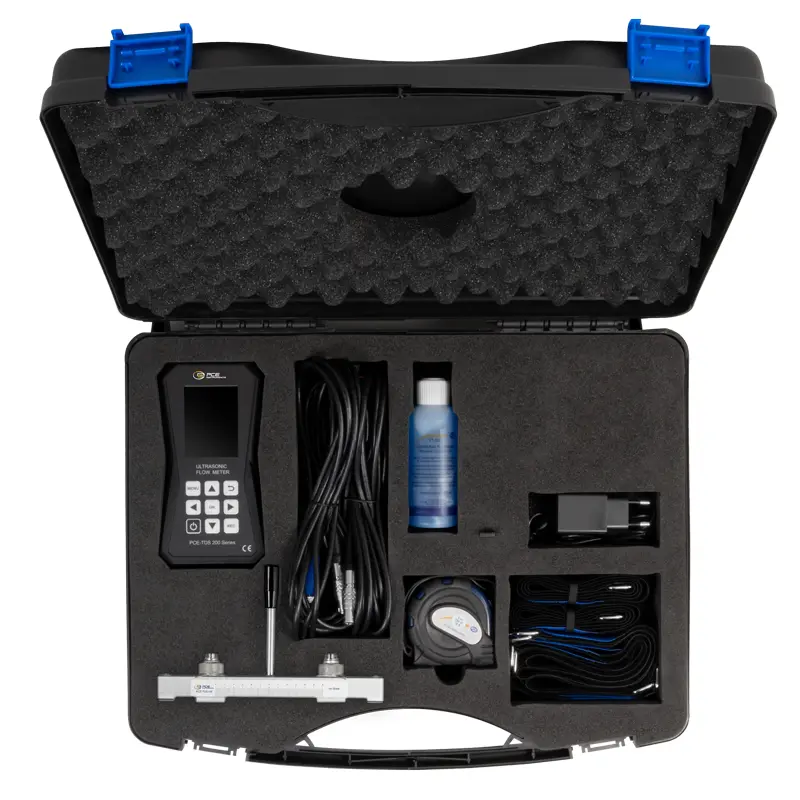

Teslimat İçeriği

1 x Akış Hızı Ölçer PCE-TDS 200 SR
1 x Akış Sensörü PCE-TDS 200 SR SENSOR (çift)
2 x Bağlantı Kablosu (5 metre)
2 x Çıkarılabilir Kablo Bağı
1 x Güç Adaptörü
1 x USB-C Kablosu
1 x Ultrasonik Bağlantı Jeli
1 x PCE Ölçüm Bandı
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
