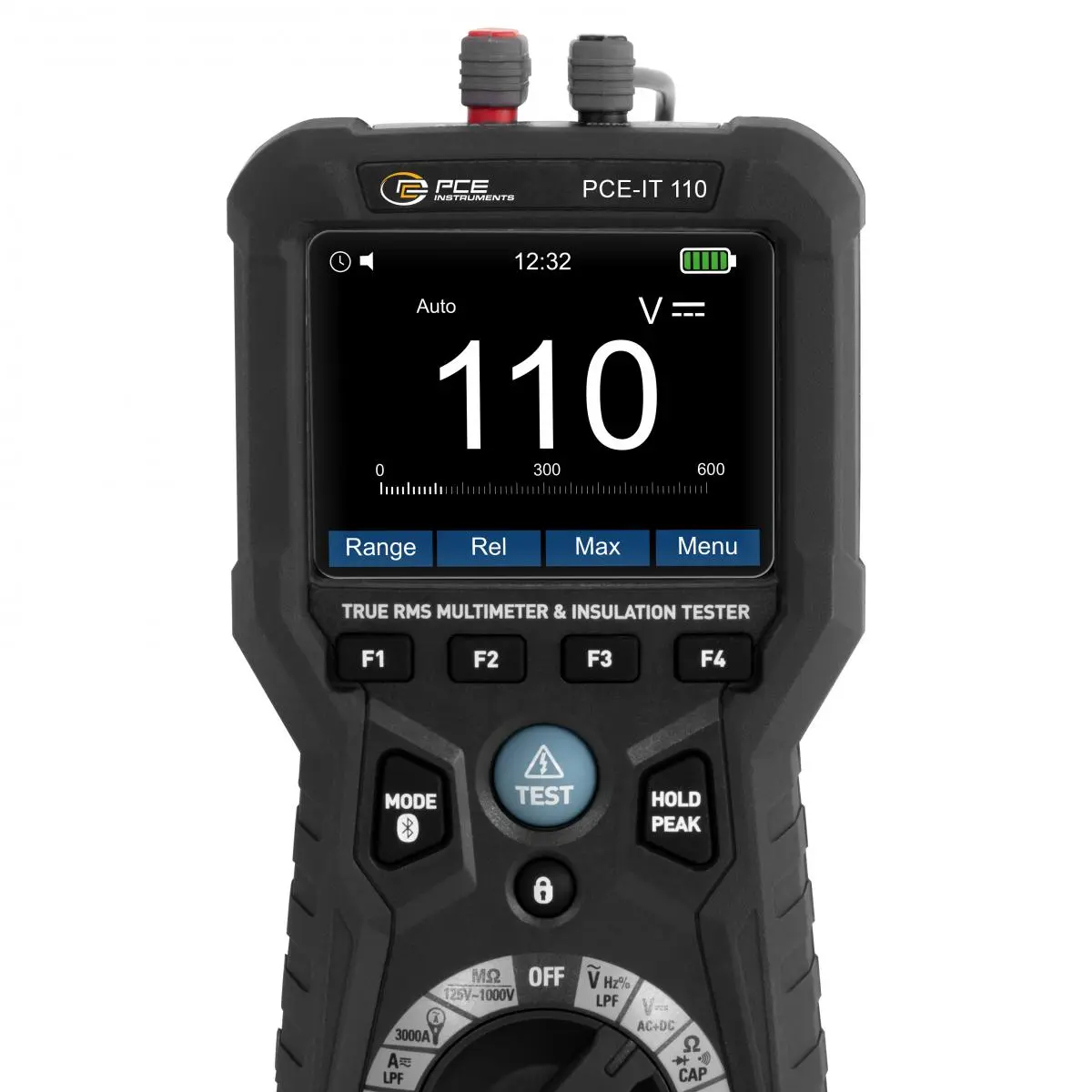

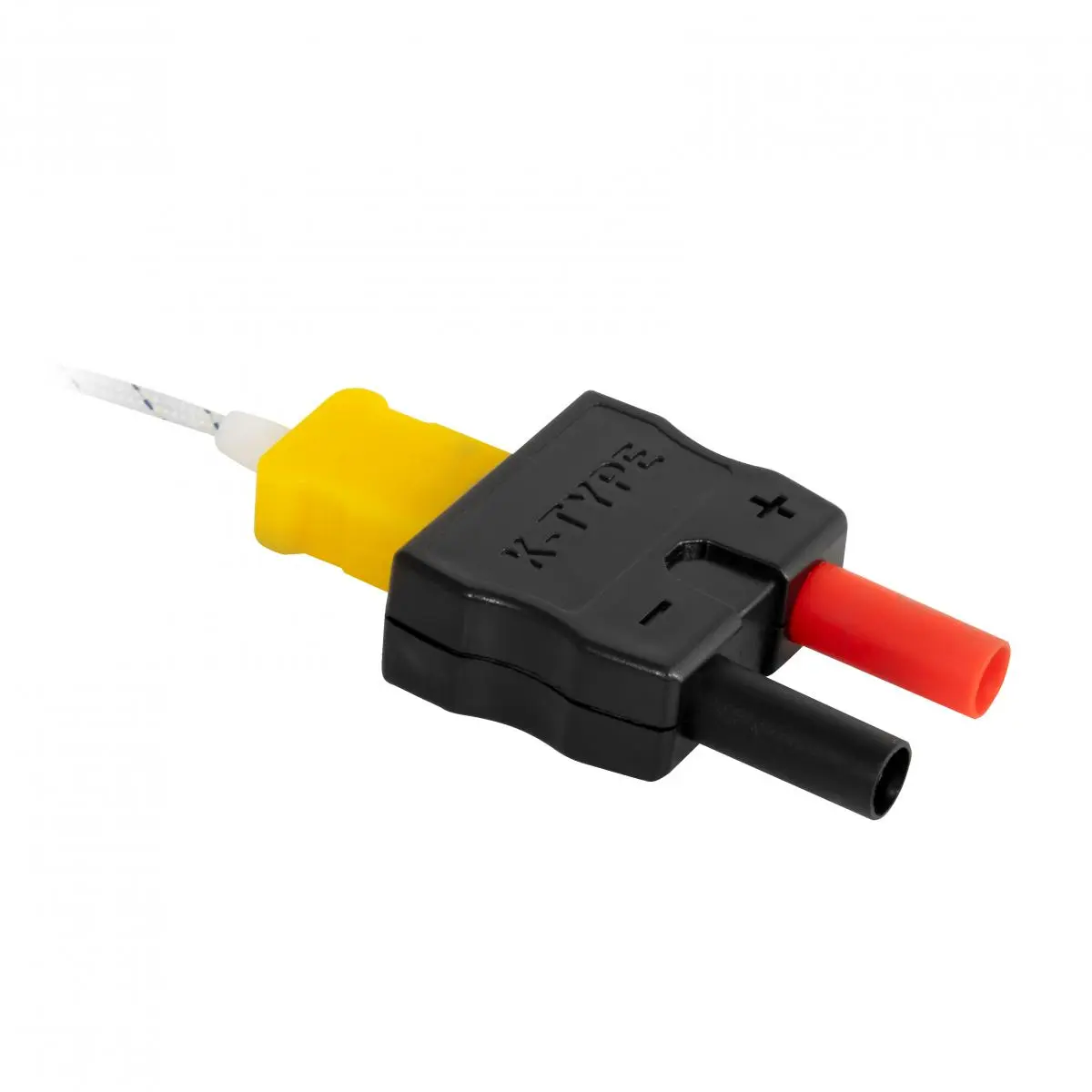

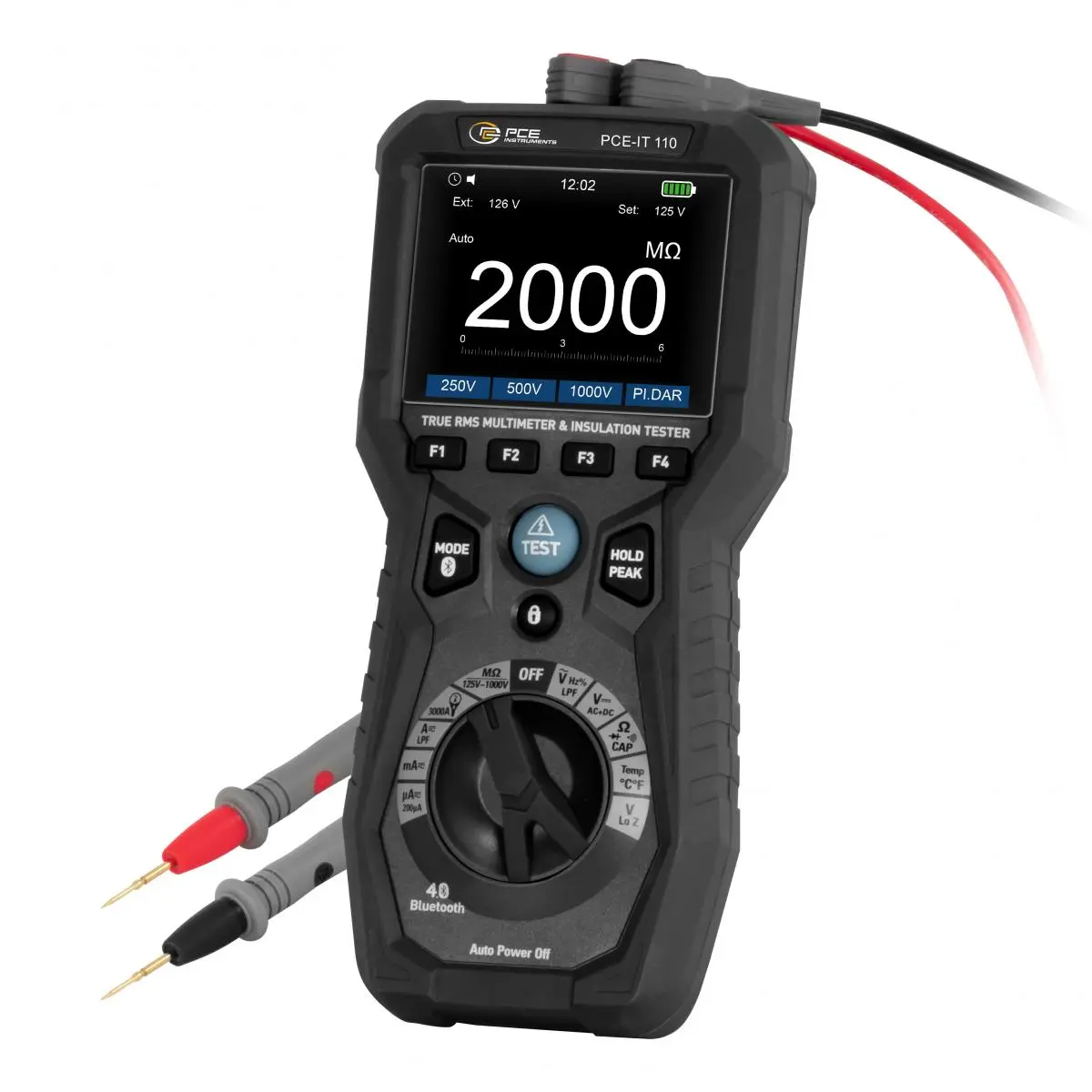

İzolasyon Test Cihazı, tam donanımlı bir dijital multimetrenin fonksiyonlarını güçlü bir izolasyon testi özelliğiyle bir araya getirir ve endüstri, zanaat ile enerji sektörlerindeki profesyonel uygulamalar için idealdir. Cihaz, gerilim, akım ve direnç ölçümünün yanı sıra frekans ve kapasite ölçümü ile beraber, beraberinde verilen K-Tipi termokupl sayesinde sıcaklık ölçümü de yapabilmektedir. Otomatik ölçüm aralığı seçimi ve 3,5 inç büyüklüğündeki renkli LCD ekran sayesinde kullanım hem kolay hem de hassastır. İzolasyon Test Cihazı, 125 V ile 1000 V arasında seçilebilen test gerilimleri ile izolasyon direnci ölçümleri yapar ve 6000 MΩ’a kadar izolasyon direncini ölçebilir. Ayrıca, cihaz kutuplama indeksi (PI) ve absorpsiyon oranı (DAR) ölçümlerini destekleyerek, kablolar, motorlar, elektrik panoları ve elektrikli tesisatların izolasyon kalitesinin detaylı değerlendirilmesini sağlar.
Dahili veri hafızası sayesinde ölçüm sonuçları cihaz üzerinden doğrudan alınarak daha sonra analiz edilebilir. Bluetooth özelliği sayesinde toplanan veriler kablosuz olarak akıllı telefon veya tabletlere aktarılabilir – bu da özellikle dokümantasyon ve test protokolleri için büyük bir kolaylık sağlar. Otomatik deşarj özelliği, MIN-/MAX-/PEAK değer kaydı, Hold fonksiyonu ve eller serbest kullanım için kilitleme tuşu gibi ek özellikler cihazın kullanımını tamamlamaktadır. İzolasyon Test Cihazı, CAT IV 600 V / CAT III 1000 V güvenlik standartlarını karşılayarak enerji dağıtımı ve bina elektriği uygulamalarında güvenli kullanım imkânı sunar.
Bu İzolasyon Test Cihazının tipik kullanım alanları arasında elektrik tesisatları, pano imalatı, makine ve sistemlerin bakımı, fotovoltaik sistemler, servis hizmetleri ile teknik eğitim kurumları yer almaktadır. Çok yönlülük, hassasiyet ve modern bağlantı özelliklerini bir araya getiren bu İzolasyon Test Cihazı, her uzmanın kullanımı için ideal bir araçtır.
| Doğru Voltaj DC | |
| Ölçüm aralığı | 0 ... 600 mV |
| Çözünürlük | 0,1 mV |
| Hassasiyet | ± (% 0,9 + 5 Dijit) |
| Aşırı Yük | 1000 V |
| Doğru Voltaj DC | |
| Ölçüm aralığı | 600 mV ... 6 V |
| Çözünürlük | 0,001 V |
| Hassasiyet | ± (% 0,9 + 5 Dijit) |
| Doğru Voltaj DC | |
| Ölçüm aralığı | 6 ... 60 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | ± (% 0,9 + 5 Dijit) |
| Doğru Voltaj DC | |
| Ölçüm aralığı | 60 ... 600 V |
| Çözünürlük | 0,1 V |
| Hassasiyet | ± (% 1 + 5 Dijit) |
| Doğru Voltaj DC | |
| Ölçüm aralığı | 600 ... 1000 V |
| Çözünürlük | 1 V |
| Hassasiyet | ± (% 1 + 5 Dijit) |
| Doğru akım DC | |
| Ölçüm aralığı | 0 ... 200 µA |
| Çözünürlük | 0,1 µA |
| Hassasiyet | ± (% 0,9 + 8 Dijit) |
| Doğru akım DC | |
| Ölçüm aralığı | 200 µA ... 600 mA |
| Çözünürlük | 0,1 mA |
| Hassasiyet | ± (% 1,2 + 3 Dijit) |
| Doğru akım DC | |
| Ölçüm aralığı | 600 mA ... 10 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ± (% 1,5 + 5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 0 ... 60 nF |
| Çözünürlük | 0,01 nF |
| Hassasiyet | ± (% 5 + 35 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 60 ... 600 nF |
| Çözünürlük | 0,1 nF |
| Hassasiyet | ± (% 2,5 + 8 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 600 nF ... 6 µF |
| Çözünürlük | 0,001 µF |
| Hassasiyet | ± (% 3 + 5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 6 ... 60 µF |
| Çözünürlük | 0,01 µF |
| Hassasiyet | ± (% 3 + 5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 60 ... 600 µF |
| Çözünürlük | 0,1 µF |
| Hassasiyet | ± (% 3 + 5 Dijit) |
| Kapasite | |
| Ölçüm aralığı | 600 ... 6000 µF |
| Çözünürlük | 1 µF |
| Hassasiyet | ± (% 2,5 + 20 Dijit) |
| K tipi sıcaklık | |
| Ölçüm aralığı | - 20 ... + 600 °C |
| Çözünürlük | 0,1 °C |
| Hassasiyet | ± (Ölçüm değerinin % 3'ü + 5 °C) |
| K tipi sıcaklık | |
| Ölçüm aralığı | 600 ... 1000 °C |
| Çözünürlük | 1 °C |
| Hassasiyet | ± (Ölçüm değerinin % 3'ü + 5 °C) |
| K tipi sıcaklık | |
| Ölçüm aralığı | - 4 ... + 600 °F |
| Çözünürlük | 0,1 °F |
| Hassasiyet | ± (ölçüm değerinin % 3'ü + 9 °C) |
| K tipi sıcaklık | |
| Ölçüm aralığı | 600 ... 1832 °F |
| Çözünürlük | 1 °F |
| Hassasiyet | ± (ölçüm değerinin % 3'ü + 9 °C) |
| AC voltaj | |
| Ölçüm aralığı | 0 ... 6 V |
| Çözünürlük | 0,001 V |
| Hassasiyet | 50 ... 60 Hz aralığında ± (% 1 + 5 Dijit) / 61 ... 1000 Hz aralığında ± (% 3 + 5 Dijit) |
| Aşırı Yük | 1000 V |
| Frekans aralığı | 50 ... 1000 Hz |
| AC voltaj | |
| Ölçüm aralığı | 6 ... 60 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | 50 ... 60 Hz aralığında ± (% 1 + 5 Dijit) / 61 ... 1000 Hz aralığında ± (% 3 + 5 Dijit) |
| Frekans aralığı | 50 ... 1000 Hz |
| AC voltaj | |
| Ölçüm aralığı | 60 ... 600 V |
| Çözünürlük | 0,1 V |
| Hassasiyet | 50 ... 60 Hz aralığında ± (% 1 + 5 Dijit) / 61 ... 1000 Hz aralığında ± (% 3 + 5 Dijit) |
| Frekans aralığı | 50 ... 1000 Hz |
| AC voltaj | |
| Ölçüm aralığı | 600 ... 1000 V |
| Çözünürlük | 1 V |
| Hassasiyet | 50 ... 60 Hz aralığında ± (% 1,2 + 5 Dijit) / 61 ... 1000 Hz aralığında ± (% 3 + 5 Dijit) |
| Frekans aralığı | 50 ... 1000 Hz |
| Alternatif akım AC | |
| Ölçüm aralığı | 0 ... 200 µA |
| Çözünürlük | 0,1 µA |
| Hassasiyet | ± (% 1,2 + 8 Dijit) |
| Frekans aralığı | 50 ... 1000 Hz |
| Alternatif akım AC | |
| Ölçüm aralığı | 200 µA ... 600 mA |
| Çözünürlük | 0,1 mA |
| Hassasiyet | ± (% 1,2'si + 5 Dijit) |
| Frekans aralığı | 50 ... 1000 Hz |
| Alternatif akım AC | |
| Ölçüm aralığı | 600 mA ... 10 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | ± (% 1,5 + 5 Dijit) |
| Frekans aralığı | 50 ... 1000 Hz |
| İzolasyon direnci | |
| Test gerilimi DC | 125 V |
| Ölçüm aralığı | 0,125 ... 6 M Ω |
| Çözünürlük | 0,001 M Ω |
| Hassasiyet | ± (% 2 + 10 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 250 V |
| Ölçüm aralığı | 0,25 ... 6 M Ω |
| Çözünürlük | 0,001 M Ω |
| Hassasiyet | ± (% 2 + 15 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 500 V |
| Ölçüm aralığı | 0,5 ... 6 M Ω |
| Çözünürlük | 0,001 M Ω |
| Hassasiyet | ± (% 2 + 10 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 1000 V |
| Ölçüm aralığı | 1 ... 6 M Ω |
| Çözünürlük | 0,001 M Ω |
| Hassasiyet | ± (% 3 + 10 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 125 V, 250 V, 500 V, 1000 V |
| Ölçüm aralığı | 6 ... 60 M Ω |
| Çözünürlük | 0,01 M Ω |
| Hassasiyet | ± (% 2 + 10 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 125 V, 250 V, 500 V, 1000 V |
| Ölçüm aralığı | 60 ... 600 M Ω |
| Çözünürlük | 0,1 M Ω |
| Hassasiyet | ± (% 4 + 5 Dijit) |
| İzolasyon direnci | |
| Test gerilimi DC | 125 V, 250 V, 500 V, 1000 V |
| Ölçüm aralığı | 600 ... 6000 M Ω |
| Çözünürlük | 1 M Ω |
| Hassasiyet | ± (% 5 + 10 Dijit) |
| Direnç | |
| Ölçüm aralığı | 0 ... 600 Ω |
| Çözünürlük | 0,1 Ω |
| Hassasiyet | ± (% 1,2 + 10 Dijit) |
| Direnç | |
| Ölçüm aralığı | 600 Ω ... 6 kΩ |
| Çözünürlük | 0,001 kΩ |
| Hassasiyet | ± (% 1,5 + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 6 ... 60 kΩ |
| Çözünürlük | 0,01 Ω |
| Hassasiyet | ± (% 1,5 + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 60 ... 600 kΩ |
| Çözünürlük | 0,1 kΩ |
| Hassasiyet | ± (% 1,5 + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 600 kΩ ... 6 M Ω |
| Çözünürlük | 0,001 M Ω |
| Hassasiyet | ± (% 1,5 + 5 Dijit) |
| Direnç | |
| Ölçüm aralığı | 6 ... 60 M Ω |
| Çözünürlük | 0,01 M Ω |
| Hassasiyet | ± (% 2,5 10 Dijit) |
| Frekans | |
| Ölçüm aralığı | 40 ... 10000 Hz |
| Çözünürlük | 0,01 Hz |
| Hassasiyet | ± (% 1 + 5 Dijit) |
| Genel teknik bilgiler | |
| Ölçüm fonksiyonları | MIN, MAKS., HOLD, PI, DAR |
| Ekran tipi | LCD-renkli ekran |
| Ekran boyutu | 3,5 İnç |
| Ekran yenileme hızı | 3 kere saniyede |
| Ölçüm oranı | 3 Hz |
| Kayıt alanı | Dahili hafıza |
| Hafıza kapasitesi | 1800 Değerler |
| Kayıt aralığı | 1 sn ... 60 dk. arası |
| Veri arayüzü | Bluetooth |
| Otomatik kapanma ayarlanabilir | 15 ... 60 dk. arası |
| Otomatik kapanma devre dışı bırakılabilir | Evet |
| Güvenlik standardı | CAT III 1000V, CAT IV 600 V |
| Diyot testi | Test akımı: <1,5 mA Boşta maksimum gerilim: 3,2 Volt DC |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP65 |

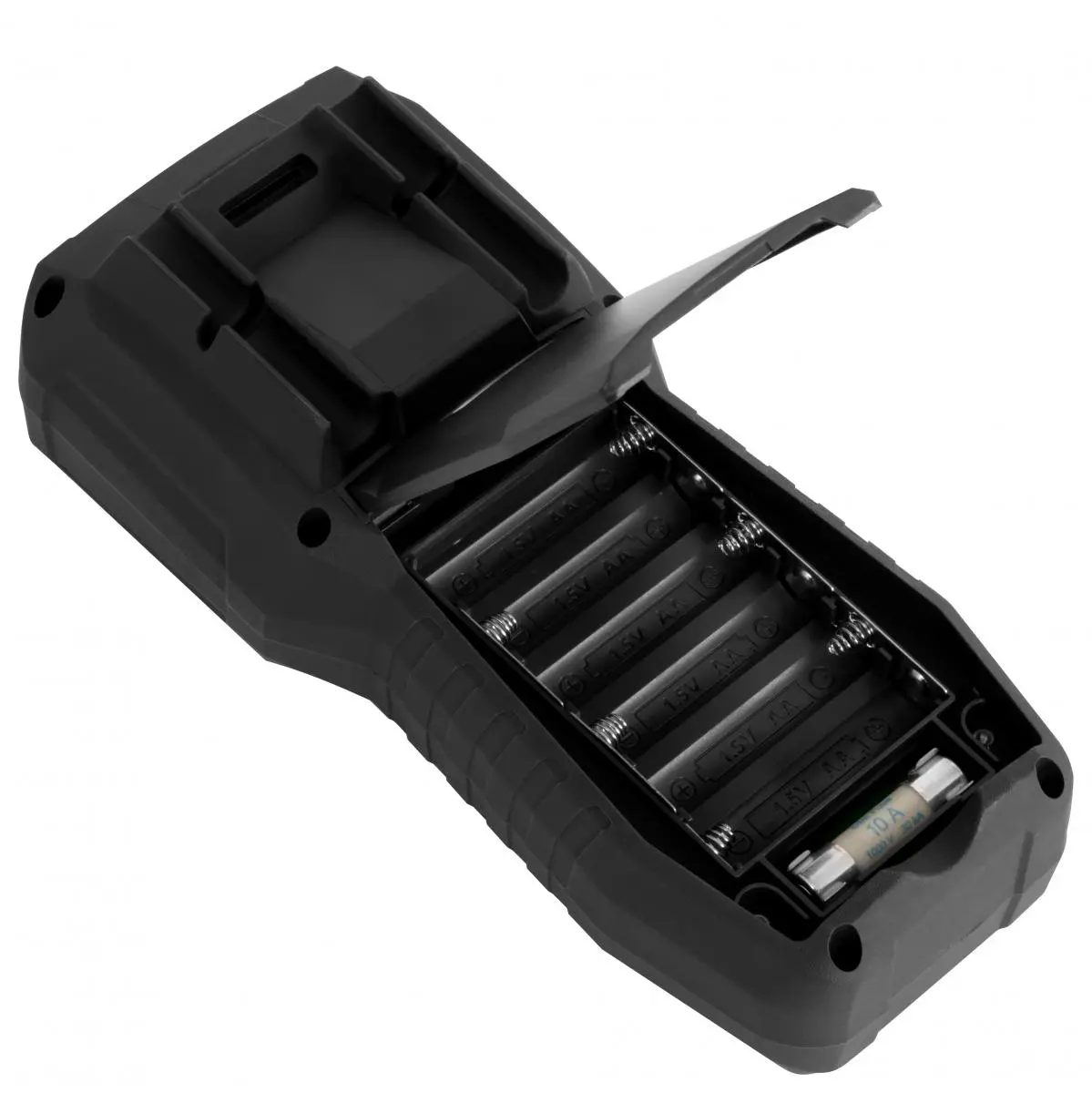

| Akü / Batarya | 6 x 1,5 V AA Pil , Alkali-Manganez |
| Pil kapasitesi | 2500 mAh |
| Çalışma koşulları | 5 ... 40 °C , % 0 ... 80 n.o. |
| Depolama koşulları | -20 ... 60 °C , % 0 ... 80 n.o. |
| Boyutlar ( U x G x Y ) | 215 x 100 x 65 mm |
| Ağırlık | 569 g |
