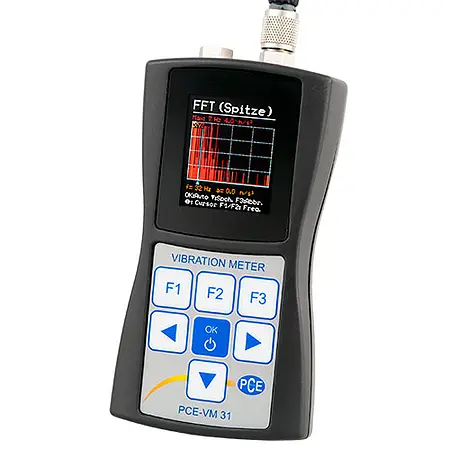

İş Güvenliği Ölçüm Cihazı PCE-VM 31
İşyerinde titreşim ölçümü için / Hız, ivme ve yer değiştirme ölçümü / TEDS desteği /
10000 ölçüm değeri depolama / USB arayüzü / Kolay kullanım
İş güvenliği ölçüm cihazı PCE-VM 31, işyerinde insan vücudu titreşimlerini ölçmek için tasarlanmıştır. İş güvenliği ölçüm cihazı, el-kol titreşim ölçümlerini ISO 5349’a; tüm vücut titreşim ölçümlerini ISO 2631’e göre hesaplayabilir. İnsan vücudu titreşimlerinin ölçümüne ek olarak makinelerdeki titreşimler de ölçülebilir. Böylelikle, hız, ivme ve yer değiştirme parametreleri belirlenebilir. SEAT ölçümleri de özel bir sensör kullanılarak gerçekleştirilebilir.
İş güvenliği ölçüm cihazının sensörleri bağlamak için TEDS desteği bulunan 4 düşük güçlü IEPE girişi mevcuttur. Ölçüm değerleri, aralıklı, ortalama ya da maksimum RMS’nin yanı sıra titreşim doz değeri, vektör toplamı, peak ve maksimum peak olarak görüntülenebilir. Dahili flash bellek ile 10.000 ölçüm değeri ya da 1000 FFT kaydedebilir. USB arayüzü aracılığıyla ölçüm verileri bilgisayara aktarılabilir ve Excel’de daha fazla değerlendirme yapılabilir.
| Ölçüm Aralığı | 1 mV/(m/s²) sensör | 10 mV/(m/s²) sensör |
| İvme | 1100 m/s² | 110 m/s² |
| Hız | 100 mm/s … 10.000 mm/s | 10 mm/s … 1.000 mm/s |
| (1 kHz/1 Hz) | (1 kHz/1 Hz) | |
| Yer Değiştirme (Peak) | 250 µm … 15.000 µm | 25 µm … 1.500 µm |
| (5 Hz/250 Hz) | (5 Hz/250 Hz) | |
| Ekran Çözünürlüğü (1 / 10 mV/(m/s²)) | ||
| İvme | 0.01 m/s² | |
| Hız | 0.1 mm/s | |
| Yer Değiştirme | 1 µm | |
| Doğrusallık Aralığı | ± 6% hata için > 75 dB | |
| Gürültü | < 0.003 m/s² | |
| Giriş | 4 düşük güçlü IEPE girişi; 0.7 mA / 17 V; TEDS desteği, IEEE1451.4, Şablon 25 | |
| Sensör Hassasiyeti | 0.8 - 120 mV/(m/s²) | |
| Vücut Titreşim Birimleri | Aralıklı karekök (RMS) | |
| (ivme) | Vektör toplamı | |
| Maks. ortalama karekök (MTVV) | ||
| Titreşim doz değeri (VDV) | ||
| Ölçüm Birimi | Ortalama karekök (RMS) | |
| (İvme, hız, yer değiştirme) | Maksimum karekök (RMS) | |
| Vektör toplamı | ||
| Peak değeri | ||
| Maksimum peak değeri | ||
| Filtre | Değerlendirme filtresi: Wb, Wc, Wd, Wh, Wj, Wk, Wm | |
| Değerlendirilmemiş: 6.3 - 1259 Hz (H/A) / 0.4 - 100 Hz (G/K) | ||
| İvme: 0.1 - 2000 Hz / 1 - 1000 Hz | ||
| Hız: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz | ||
| Yer değiştirme: 5 - 250 Hz | ||
| Frekans Analizi (FFT) | X/Y/Z için 125 hat, ivme peak spektrumu, 3 - 240 / 6 - 480 / | |
| 12 - 960 / 24 - 1920 Hz | ||
| Hafıza | Flash, 10.000 ölçüm değeri, 1.000 FFt, her biri tarih, | |
| saat ve yorum içerir | ||
| Ekran | OLED, 128 x 160 piksel, renkli | |
| Arayüz | USB 2.0, full speed, CDC modu (sanal COM port | |
| bağlantı noktası), VM2x-USB kablosu ile | ||
| Pil | 3 x 1.5 V AAA pil ya da akü (LR03 or HR03) | |
| Çevre Koşulları | -20° C … +60° C, < 95% n.o | |
| Boyut | 125 x 65 x 27 mm (konnektörsüz) | |
| Ağırlık | 140 g | |
