Sip.no.: PCE-SCI-U

Sinyal Dönüştürücü PCE-SCI-U

6.716,00 TL
8.059,20 TL
:
4250348722256
PCE-SCI-U
Net fiyat. (Kdv dahil degildir). Arti nakliye bedeli 90,00 TL) net ( Havale / EFT )
Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

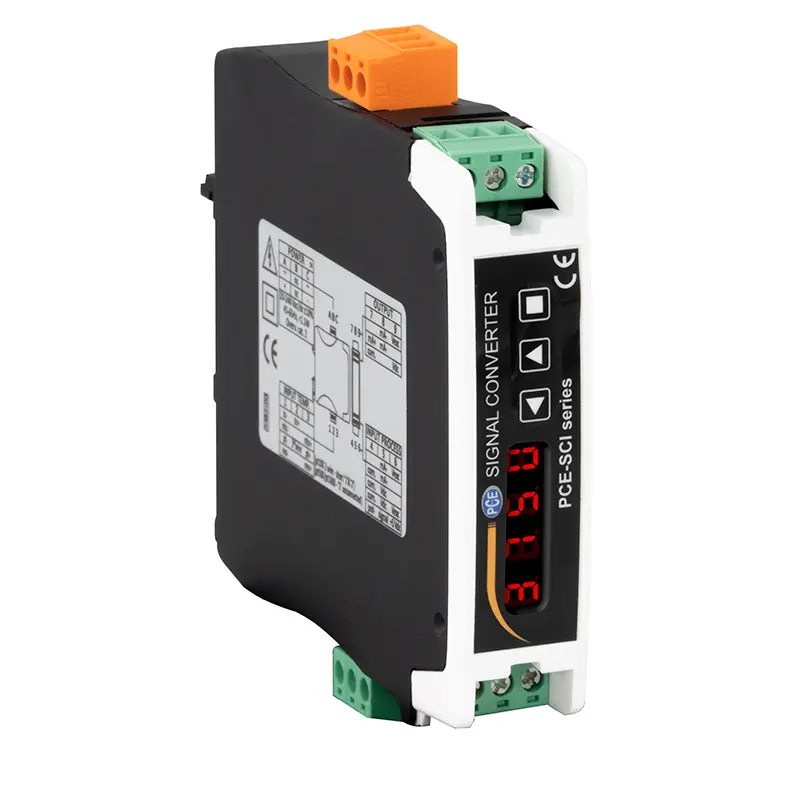

Sinyal Dönüştürücü PCE-SCI-U
100’den fazla ayarlanabilir kombinasyon / Analog giriş sinyallerini (0 … 10 V, 4 … 20 mA, PT100, termokupllar) galvanik olarak izole edilmiş analog standart sinyallere dönüştürme

Sinyal dönüştürücü PCE-SCI-U, bir analog giriş sinyalini karşılık gelen bir analog çıkış sinyaline dönüştürür. Sinyal dönüştürücüden gelen giriş ve çıkış sinyalleri tamamen galvanik olarak izole edilmiştir. Giriş ve çıkış aralığı iki tuşla ayarlanır. Ayar türü, sinyal dönüştürücünün dahili LED ekranda görüntülenir.

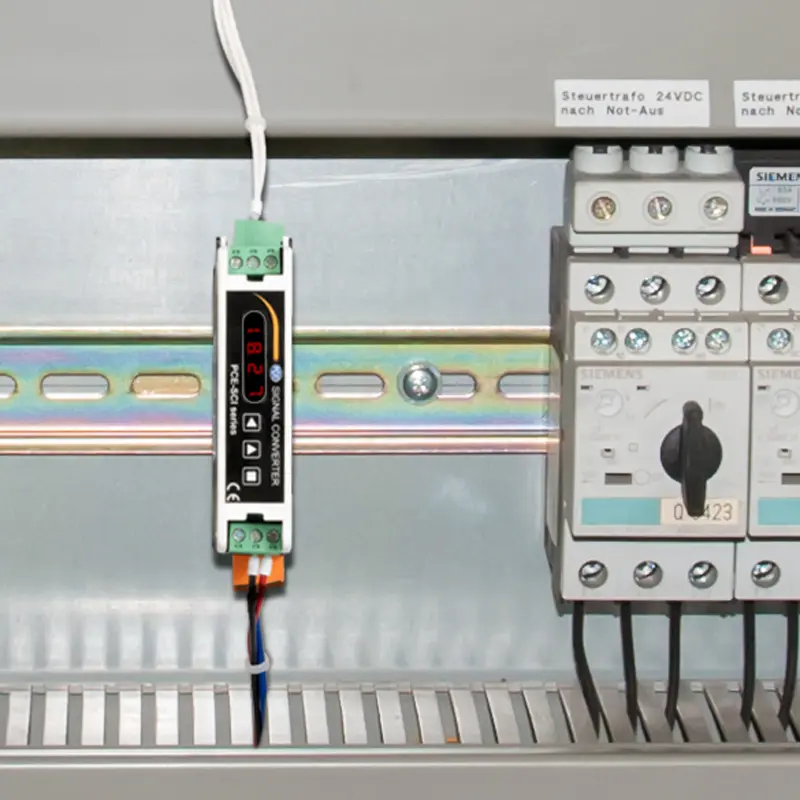

100’den fazla farklı giriş ve çıkış kombinasyonuna ek olarak ayarlanan aralıklar dahilinde serbest ölçeklendirme gibi özellikler sinyal dönüştürücüyü evrensel olarak uygulanabilir bir cihaz haline getirir ve farklı tiplerin pahalı ve zaman alıcı depolanmasından tasarruf sağlar. Giriş ve çıkış aralıkları aynı şekilde ayarlanabildiğinden sinyal dönüştürücü galvanik ayırma için de kullanılabilir. Sinyal dönüştürücü C ya da DIN rayına takılır. Sinyal dönüştürücü, 18 … 265 V AC/DC arasında bir gerilimle çalıştırılabilir.


Özellikler

- Önceden seçilmiş 100’den fazla kombinasyon
- Serbestçe ölçeklenebilir
- 5 dakikadan daha kısa bir sürede çalışmaya başlama
- Analog giriş aralığını dönüştürme
- Tam galvanik izolasyon
- Güç kaynağı: 18 … 265 V AC/DC

Teknik Bilgiler

GirişÖlçüm AralığıHassasiyetAşırı Yük

Proses Akımı4 ... 20 mAÖlçüm aralığının <0.3%’üMaks. 25 mA
Proses Gerilimi0 ... 10 VÖlçüm aralığının <0.3%’üMaks. 25 V DC

Potansiyometre 0 ... 100%

0 ... 500 Ω
0 ... 20 kΩ

Ölçüm aralığının <1%’i



Direnç





0 ... 2.5 kΩ
0 ... 5 kΩ
0 ... 10 kΩ
0 ... 25 kΩ
0 ... 50 kΩ
0 ... 100 kΩ

Ölçüm aralığının <1%’i







NTC(R25=10K; β=3500)-60 ... +90 °CÖlçüm aralığının <1%’i
NTC (44006)

-60 ... +90 °C
0 ... 90 °C



J Tipi Termokupl






0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1200 °C

Ölçüm aralığının <0.5%’i








K Tipi Termokupl






0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1350 °C

Ölçüm aralığının <0.5%’i








N Tipi Termokupl






0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 800 °C
0 ... 1000 °C
0 ... 1300 °C

Ölçüm aralığının <1%’i








E Tipi Termokupl




0 ... 150 °C
0 ... 300 °C
0 ... 450 °C
0 ... 600 °C
0 ... 900 °C

Ölçüm aralığının <0.5%’i






T Tipi Termokupl



0 ... 100 °C
0 ... 200 °C
0 ... 300 °C
0 ... 400 °C

Ölçüm aralığının <1%’i





R Tipi Termokupl



0 ... 900 °C
0 ... 1200 °C
0 ... 1500 °C
0 ... 1750 °C

Ölçüm aralığının <2%’si





S Tipi Termokupl



0 ... 900 °C
0 ... 1200 °C
0 ... 1500 °C
0 ... 1750 °C

Ölçüm aralığının <2%’si





Pt100 (2 & 3 Telli)


-200 ... +200 °C
-100 ... +100 °C-50 ... +50 °C

Ölçüm aralığının <0.5%’i






0 ... 100 °C
0 ... 200 °C
0 ... 300 °C
0 ... 400 °C
0 ... 500 °C
0 ... 600 °C
0 ... 700 °C

Ölçüm aralığının <0.3%’ü








Pt500


-150 ... +150 °C
0 ... 300 °C
0 ... 630 °C

Ölçüm aralığının <1%’i




Pt1000


-150 ... +150 °C
0 ... 300 °C
0 ... 630 °C

Ölçüm aralığının <1%’i




Ni100-60 ... +180 °CÖlçüm aralığının <1%’i
Ni1000-60 ... +180 °CÖlçüm aralığının <1%’i

Sıcaklık Kayması150 ppm/°C
Tepki Süresi300 ms (ölçüm aralığının 0 ... 99%’u)
Çıkış


Aktif: 4 ... 20 mA; maks. yük 400 Ω
Pasif: 4 ... 20 mA; maks. 30 V döngü gerilimi
0 ... 10 V; maks. yük 1 kΩ


AyarDahili tuşlar aracılığıyla
EkranDahili LED ekran
Güç Kaynağı18 ... 265 V AC/DC / 45 ... 65 Hz
Güç Tüketimi< 1.5 W
Bağlanabilir Kablo Kesiti1 ... 2.5 mm²
Koruma Kategorisi2
İzolasyon2300 Vrms (maks. 60 saniye)
Koruma SınıfıIP30
Montaj35 mm DIN ray montajı
Çevre Koşulları0 ... 50 °C, yoğuşmasız
Depolama Koşulları-20 ... +70 °C, yoğuşmasız
Isıtma SüresiYaklaşık 15 dakika
Boyut106 x 108 x 22.5 mm
AğırlıkYaklaşık 150 g

Teslimat İçeriği

1 x Sinyal Dönüştürücü PCE-SCI-U,
1 x Kullanım Kılavuzu.
