Sip.no.: PCE-SCI-P

Sinyal Dönüştürücü PCE-SCI-P

»Bu ürün hakkında soru

Teslimat süresi: 1-2 iş günü

Ürün Bilgisi

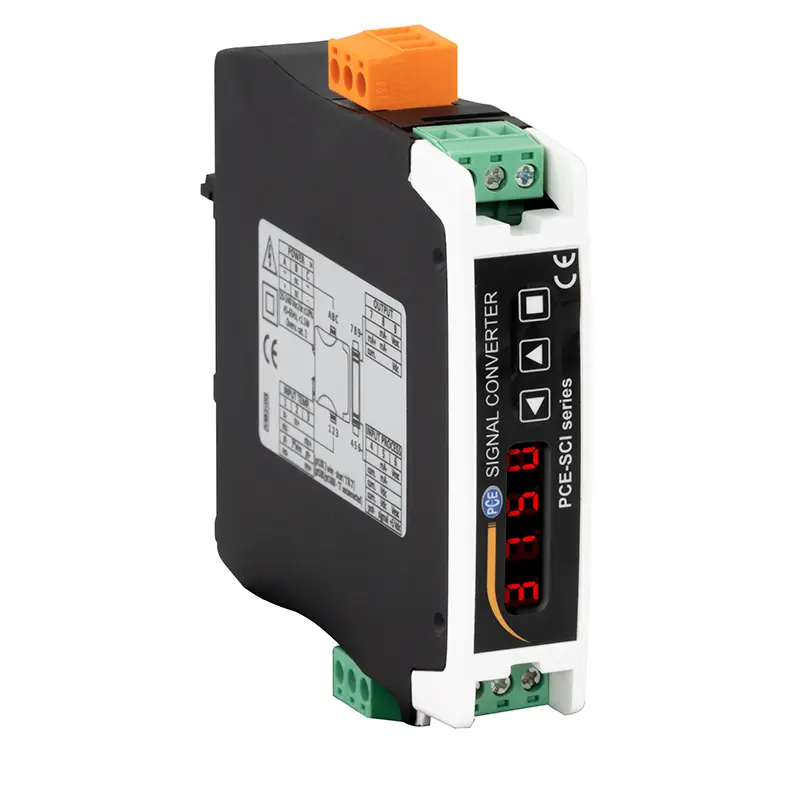

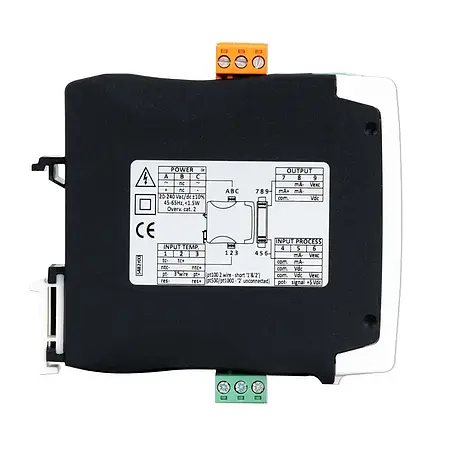

Sinyal Dönüştürücü PCE-SCI-P
100’den fazla ayarlanabilir kombinasyon / Analog giriş sinyalleri (0 … 10 V, 4 … 20 mA, PT100, termokupllar) galvanik olarak izole edilmiş, analog standart sinyaller

Sinyal dönüştürücü PCE-SCI-P, bir analog giriş sinyalini karşılık gelen bir analog çıkış sinyaline dönüştürür. Giriş ve çıkış sinyalleri, sinyal dönüştürücüden tamamen galvanik olarak izole edilmiştir. Giriş ve çıkış aralıkları iki tuş kullanılarak ayarlanır. Ayar türü dahili bir LED ekranda gösterilir.

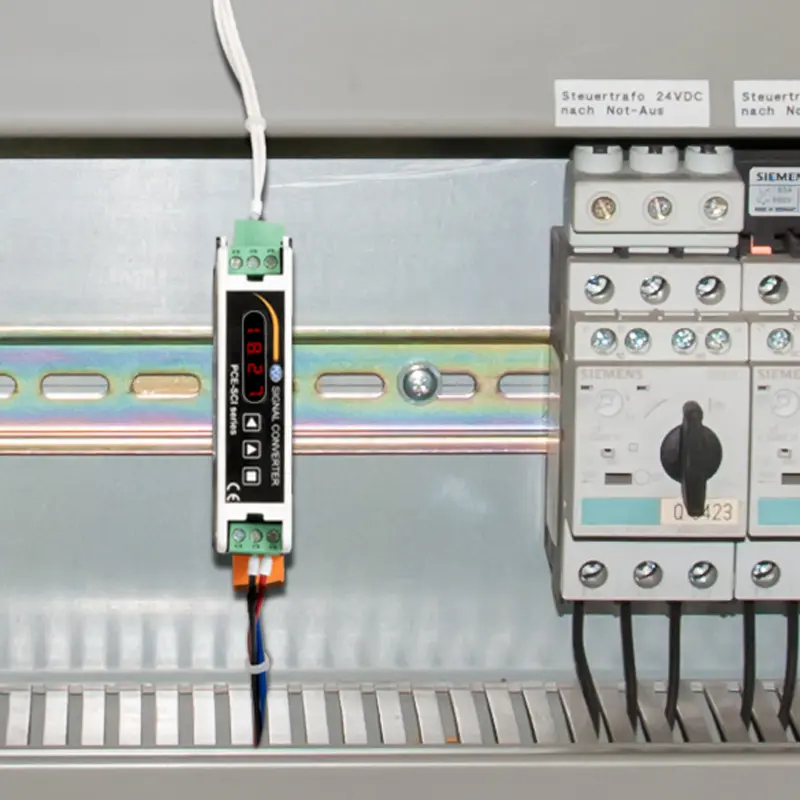

Sinyal dönüştürücü, 100’den fazla farklı giriş ve çıkış kombinasyonu ve ayarlanan aralıklar dahilinde serbest ölçeklendirme gibi özellikleri sayesinde evrensel olarak uygulanabilir bir cihaz haline gelir ve farklı türlerde zaman alıcı depolama ihtiyacını ortadan kaldırır. Giriş ve çıkış aralıkları aynı şekilde ayarlanabildiğinden sinyal dönüştürücü galvanik izolasyon için de kullanılabilir. Sinyal dönüştürücü, C veya DIN rayına kolaylıkla monte edilir. Sinyal dönüştürücü, 18 … 265 V AC/DC arasında bir gerilimle çalıştırılabilir.

Özellikler

- Önceden seçilebilir 100’den fazla kombinasyon

- Serbestçe ölçeklenebilir

- 5 dakikadan daha kısa bir sürede çalışmaya hazır hale gelir

- Analog giriş aralığını dönüştürme

- Tam galvanik izolasyon

- 18 … 265 V AC/DC güç kaynağı

Teknik Bilgiler

Giriş	Ölçüm Aralığı	Hassasiyet	Aşırı Yük
Proses Akımı	4 ... 20 mA	Ölçüm aralığının <%0.3’ü	Maks. 25 mA
Proses Gerilimi	0 ... 10 V	Ölçüm aralığının <%0.3’ü	Maks. 25 V DC

Potansiyometre 0 ... 100%	0 ... 500 Ω	Ölçüm aralığının <%1’i
	0 ... 20 kΩ

Direnç	0 ... 2.5 kΩ	Ölçüm aralığının <%1’i
	0 ... 5 kΩ
	0 ... 10 kΩ
	0 ... 25 kΩ
	0 ... 50 kΩ
	0 ... 100 kΩ

NTC (R25=10K; β=3500)	-60 ... +90°C	Ölçüm aralığının <%1’i
NTC (44006)	-60 ... +90°C
	0 ... 90°C

J Tipi Termokupl	0 ... 150°C	Ölçüm aralığının <%0.5’i
	0 ... 300°C
	0 ... 450°C
	0 ... 600°C
	0 ... 800°C
	0 ... 1000°C
	0 ... 1200°C

K Tipi Termokupl	0 ... 150°C	Ölçüm aralığının <%0.5’i
	0 ... 300°C
	0 ... 450°C
	0 ... 600°C
	0 ... 800°C
	0 ... 1000°C
	0 ... 1350°C

N Tipi Termokupl	0 ... 150°C	Ölçüm aralığının <%1’i
	0 ... 300°C
	0 ... 450°C
	0 ... 600°C
	0 ... 800°C
	0 ... 1000°C
	0 ... 1300°C

E Tipi Termokupl	0 ... 150°C	Ölçüm aralığının <%0.5’i
	0 ... 300°C
	0 ... 450°C
	0 ... 600°C
	0 ... 900°C

T Tipi Termokupl	0 ... 100°C	Ölçüm aralığının <%1’i
	0 ... 200°C
	0 ... 300°C
	0 ... 400°C

R Tipi Termokupl	0 ... 900°C	Ölçüm aralığının <%2’si
	0 ... 1200°C
	0 ... 1500°C
	0 ... 1750°C

S Tipi Termokupl	0 ... 900°C	Ölçüm aralığının <%2’si
	0 ... 1200°C
	0 ... 1500°C
	0 ... 1750°C

Pt100 (2 & 3 telli)	-200 ... +200°C	Ölçüm aralığının <%0.5’i
	-100 ... +100°C
	-50 ... +50°C

	0 ... 100°C	Ölçüm aralığının <%0.3’ü
	0 ... 200°C
	0 ... 300°C
	0 ... 400°C
	0 ... 500°C
	0 ... 600°C
	0 ... 700°C

Pt500	-150 ... +150°C	Ölçüm aralığının <%1’i
	0 ... 300°C
	0 ... 630°C

Pt1000	-150 ... +150°C	Ölçüm aralığının <%1’i
	0 ... 300°C
	0 ... 630°C

Ni100	-60 ... +180°C	Ölçüm aralığının <%1’i
Ni1000	-60 ... +180°C	Ölçüm aralığının <%1’i

Sıcaklık Kayması	150 ppm/°C
Tepki Süresi	300 ms (Ölçüm aralığının %0 ... 99’u)
Çıkış	Aktif: 4 ... 20 mA; maks. yük 400 Ω Pasif: 4 ... 20 mA; maks. 30 V döngü gerilimi 0 ... 10 V; maks. yük 1 kΩ
Ayar	Dahili tuşlar aracılığıyla
Ekran	Dahili LED ekran
Güç Kaynağı	18 ... 265 V AC/DC / 45 ... 65 Hz
Güç Tüketimi	< 1.5 W
Bağlanabilir Kablo Kesiti	1 ... 2.5 mm²
Koruma Kategorisi	2
İzolasyon	2300 Vrms (maks 60 saniye)
Koruma Sınıfı	IP30
Montaj	35 mm DIN ray montajı
Çalışma Koşulları	0 ... 50°C / yoğuşmasız
Depolama Koşulları	-20 ... +70°C / yoğuşmasız
Isınma Süresi	Yaklaşık 15 dakika
Boyut	106 x 108 x 22.5 mm
Ağırlık	Yaklaşık 150 g

Teslimat İçeriği

1 x Sinyal Dönüştürücü PCE-SCI-P
1 x Kullanım Kılavuzu
