Ayırma Sinyali Dönüştürücüler PCE-P17I

Sip.no.: PCE-P17I

EAN: 4250348710574

Ürün Bilgisi

0 ... 20 mA'ya kadar sinyallerin galvanik ayrımı için Galvanik Ayırma Sinyali Dönüştürücü / Akım döngüsü üzerinden besleme / sadece 6 mm kalınlığında / DIN Ray montajı / özellikle PCE-P18 için

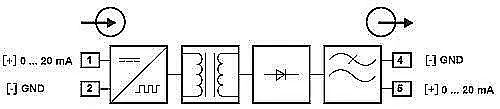

Galvanik Ayırma Sinyali Dönüştürücü PCE-P17I Sinyallerin galvanik olarak birbirinden ayrılması için kullanılır. Galvanik Ayırma Sinyali Dönüştürücü PCE-P17I örn. birbiri ile bağlı çekileri ayırır. Çoğunlukla Ayırma Sinyali Dönüştürücü olmayan ölçüm dönüştürücülerde veya transmitterlerde çekiler birbiri ile bağlıdır. Böyle durumda sinyal örtüşmesinden kaynaklanan ölçüm hatası oluşmaktadır. Galvanik Ayırma Sinyali Dönüştürücü böyle bir sorunun oluşmasını engeller. Ayırma Sinyali Dönüştürücü çoğunlukla PCE-P18'in çift akım sinyallerini faydalanması için kullanılmaktadır. Kombinasyon olarak Galvanik Ayırma Sinyali Dönüştürücü ölçüm sinyallerini PCE-KD5 aktarabilir. Burada Galvanik Ayırma Sinyali Dönüştürücü PCE-P17I tarafından sinyallerin galvanik ayrımı yapıldıktan sonra temiz şekilde işlenebilir. Burada Galvanik Ayırma Sinyali Dönüştürücü ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz.

Özellikler

- 0 ... 20 mA'ye kadar sinyallerin galvanik alarmı

- Akım döngüsü üzerinden besleme

- Küçük kurulum boyutu

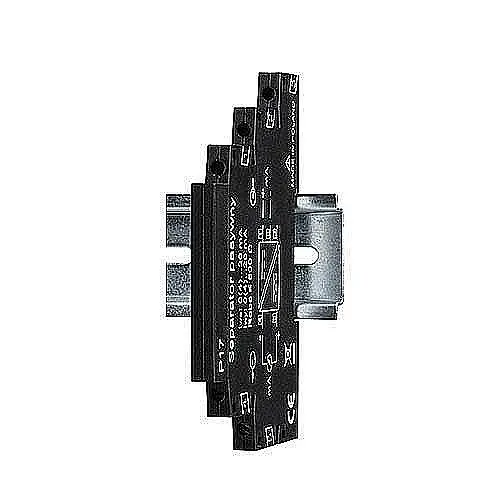

- DIN-Rayında montaj

- Yüksek frekanslı hata sinyallerini filtreler

- Kolay kurulum

Teknik Bilgiler

Giriş Sinyali	0 ... 20 mA (4 ... 20 mA)
Reaksiyon Akımı	yaklaşık 150 µA
Maks. Giriş Akımı	40 mA
Maks. Giriş Gerilimi	30 V DC
Çıkış Sinyali	0 ... 20 mA (4 ... 20 mA)

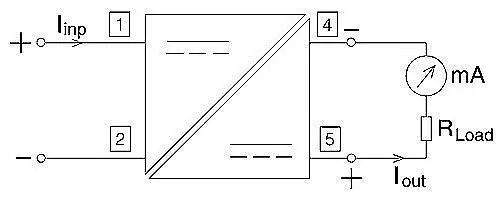

Yük (RLoad)	0 Ω ... 100 Ω (maks. 500 Ω)
İletken Kesiti	0,2 mm² ... 2,5 mm² (AWG24-12)
Kurulum Genişliği	6,2 mm
Ağırlık	80 g
Çevre Koşulları	- 20 °C ... + 65 °C
Çevre Koşulları	< 95 % yoğunlaşmamış

Teslimat İçeriği

1 x Galvanik Ayırma Sinyali Dönüştürücü PCE-P17I,

1 x Kullanım Kılavuzu.

Bilgi İndirme

pce-p17-i-ayırma-sinyali-dönüstürücü.pdf

Teknik Katalog
