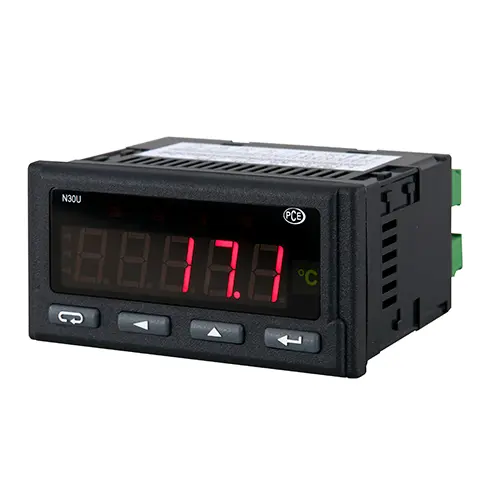

Güç Göstergesi PCE-N30U
Çeşitli giriş sinyalleri / Üç renkli ekran / IP65 korumalı ön kısım / İki alarm çıkışı / Opsiyonel analog çıkış / Sensör beslemesi / 5 basamaklı ekran / Dahili gerçek zamanlı saat

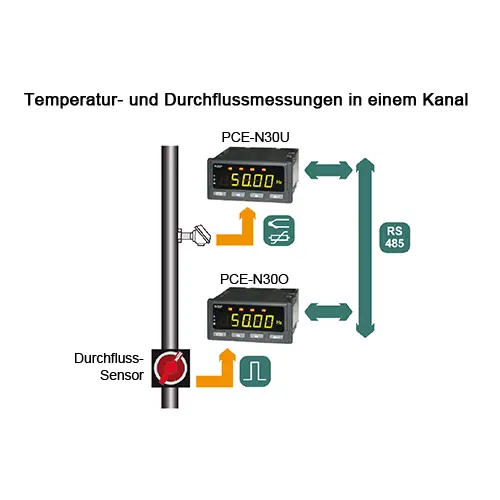

Güç göstergesi PCE-N30U, proses değişkenlerini görüntülemek için evrensel olarak uygulanabilir bir ölçüm cihazıdır. Güç göstergesine standart 0/4 … 20 mA ve 0 … 10 V sinyallerinin haricinde direnç sıcaklık sensörleri ve termokupllar da doğrudan bağlanabilir. Güç göstergesinin üç renkli ekranı ve sınır değerlerinin aşılması halinde yanan LED’ler kullanıcının mevcut ölçüm değerlerini hızlı bir şekilde değerlendirmesini sağlar. Bunun haricinde, görüntüleme birimi olarak 56 farklı birim seçilebilir. Dijital ölçeklendirme, 21 noktaya kadar belirli eğrilerin hassas bir şekilde yeniden üretilmesini sağlar. Güç göstergesinin ön kısmı IP65 korumalıdır ve böylece toz ve suya karşı korunur. Güç göstergesi, ön kısımda bulunan tuşlar aracılığıyla yapılandırılabilir. Opsiyonel RS-485 arayüzü yardımıyla tüm parametreler yazılım üzerinden de ayarlanabilir. Ayarlara yapılabilecek herhangi bir müdahale bir şifre kullanılarak engellenebilir. Sensör beslemesi, iki alarm çıkışı ve dahili gerçek zamanlı saat gibi özellikler güç göstergesinin esnek bir şekilde kullanılmasına imkan tanır. Güç göstergesi, opsiyonel olarak analog çıkış ve RS-485 arayüzü (Modbus protokolü) ile donatılabilir. Güç göstergesinin güç kaynağı uygulamaya göre seçilebilir (20 … 40 V AC/DC ya da 85 … 253 V AC/DC.

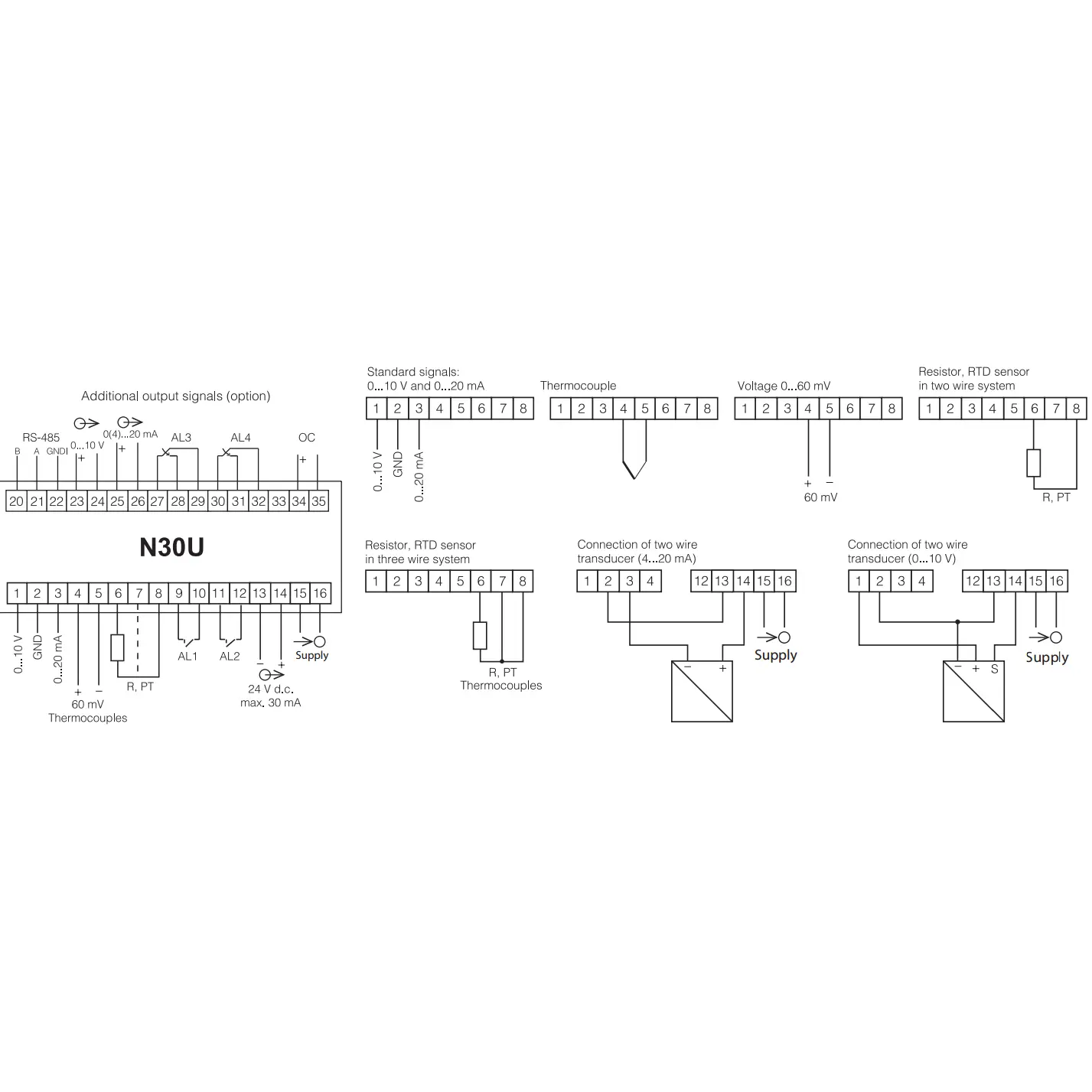

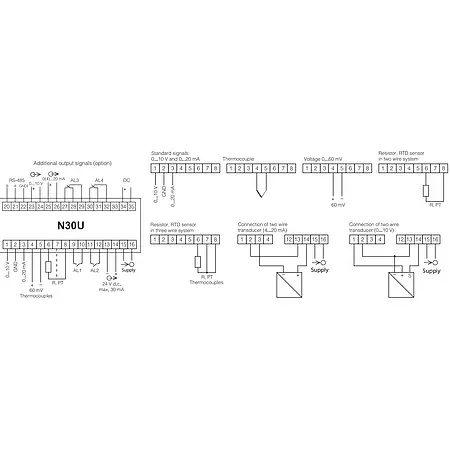

Giriş (ayarlanabilir) | 2, 3 telli PT100, PT500, PT1000 Termokupl: J, K, N, E, R, S tipi Direnç: 0 ... 410 Ω / 4010 Ω Voltaj: -10 ... +63 mV DC, -13 ... +13 V DC Akım: -24 ... +24 mA DC | |
Ölçüm Hızı | 1/saniye | |
Çözünürlük | 16 bit | |
Hassasiyet | 0.1% | |
İç Direnç | Voltaj ölçümü: 1 MΩ Akım ölçümü: 12 Ω | |
Ölçeklendirme | 21 noktalı | |
Ekran | 5 basamaklı 7 segmentli LED ekran, üç renkli, rakam yüksekliği: 14 mm | |
Görüntüleme Aralığı | -19999 ... 99999 | |
Gösterge | Alarm | |
Sensör Beslemesi | 24 V DC, maks. 30 mA | |
Çıkış | 2 normalde açık röle 250 V / 0.5 A, sensör beslemesi | |
Ek Çıkış (seçilebilir) | Analog çıkış (0 ... 10 V / 4 ... 20 mA) RS-485 arayüzü 2 geçiş arayüzü 250 V / 0.5 A Açık kollektör çıkışı | |
Ortam Koşulları | Çalışma: -25 ... 55 °C, 25 ... 95% n.o Depolama: -33 ... +70 °C, 25 ... 95% n.o | |
Boyut | 96 mm x 48 mm x 93 mm | |
Panel Kesiti | 92 mm x 45 mm (DIN standardına göre) | |
Güç Kaynağı (seçilebilir) | 85 ... 253 V AC/DC 20 ... 40 V AC/DC | |
Koruma Sınıfı | Ön kısım: IP 65 | |
Ağırlık | < 200 g | |
Montaj | Sıkıştırma vidalı montaj klipsleri, | |
Gövde | Sağlam plastik gövde |
