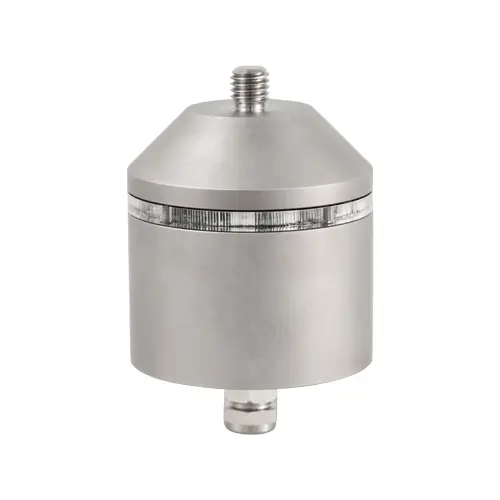

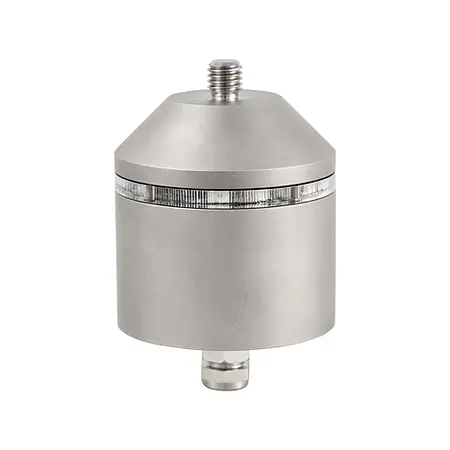

Titreşim Sensörü PCE-VS12
Piezoelektrik ivme ölçer / Sağlam alüminyum gövde / M8 dişli bağlantı ile montaj /
Teach-In fonksiyonu / Su geçirmez IP67 korumalı
Titreşim sensörü PCE-VS12, titreşim ivmesini ve hızını izlemek için çeşitli ölçüm görevlerinde kullanılır. Titreşim sensörünün motorların, fanların, pompaların ve kompresörlerin durumunu izleme gibi uygulama alanları bulunur. Bunun haricinde, cihaz, kalite kontrolü ya da gelen malların kontrolünde de kullanılabilir.
Titreşim sensörü ile yapılabilecek farklı ölçüm görevleri cihazın çok yönlülüğünü gösterir. Cihaz ile güçlü titreşimlerin personel ya da ekipmana zarar verebileceği üretim hatlarının kapatılmasını sağlamak mümkündür. Aynı şekilde, titreşim sensörü ile demiryolu araçlarında titreşim kontrolü gerçekleştirilebilir ve cihaz güvenlik anahtarı olarak da kullanılabilir.
| Ölçüm Aralığı | İvme: 0.1 … 1000 m/s² |
| Hız: frekansa bağlı | |
| FFT Frekans Aralığı ve Çözünürlük | 2 … 1000 ya da 20 … 10.000 Hz / 360 hat |

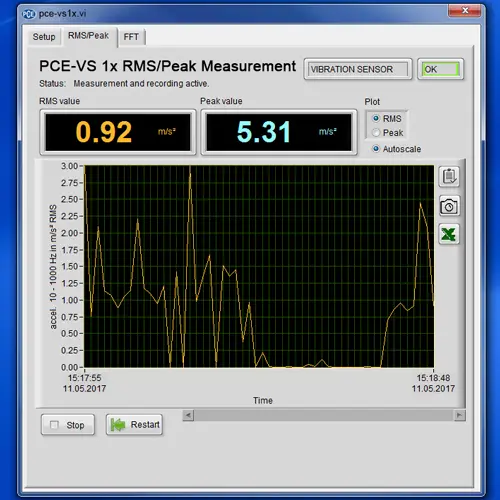

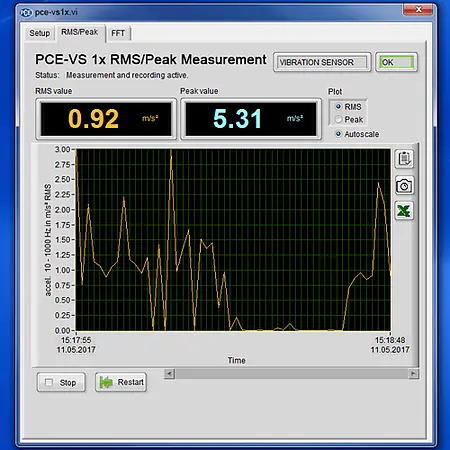

| İzleme Değerleri | Karekök (RMS) / Peak değeri izleme |
| Titreşim ivmesi ya da hızının RMS değeri | |
| Frekans aralığı (FFT) | |
| İvme Karekök / Peak Değeri için Filtre | Yüksek geçiren filtre: 0.1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 Hz ivme |
| Alçak geçiren filtre: 2 / 5 / 10 / 20 / 50 Hz hız | |
| Hız Karekök / Peak Değeri için Filtre | Yüksek geçiren filtre: 0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 kHz ivme |
| Alçak geçiren filtre: 1 kHz hız | |

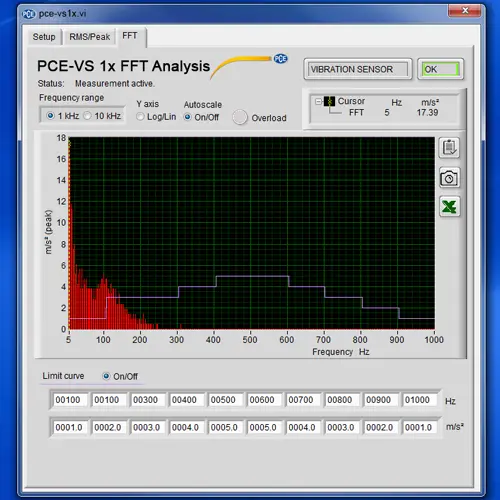

| FFT Sınırları | Sınır genlikleri ile seçilebilir 10 frekans aralığı |
| Röle Çıkışı | PhotoMOS röle |
| SPST | |
| Maks. 60 V / 0.5 A (AC/DC) | |
| Açık/kapalı ayarlanabilir | |
| Vidalı terminallerle bağlantı | |
| 8 pinli soket Binder 711 | |
| Teach-In Fonksiyonu | Anahtarlama eşiğini ölçmek için tuş |
| Uyarı / Alarm | Yok |

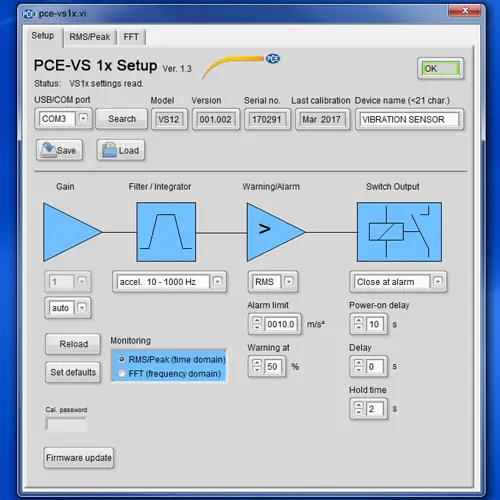

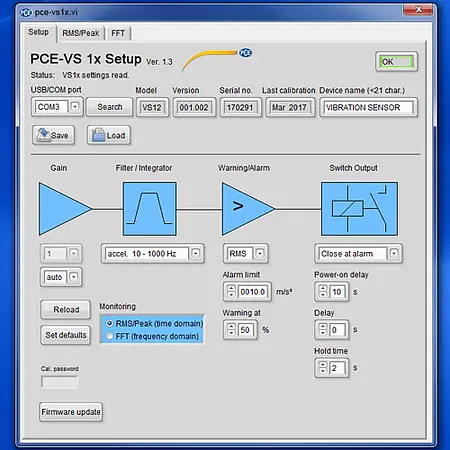

| Arayüz | Parametrelendirme ve ölçüm için USB 2.0 full speed |
| CDC modu / sanal COM port bağlantı noktası | |
| Mikro USB soketi içinde | |
| Harici USB Portu | Var |
| Güç Kaynağı | 5 … 30 V DC |
| 5 V DC USB | |
| < 100 mA vidalı terminal | |
| Koruma | IP67 |
| Çalışma Sıcaklığı | -40 … +80 °C / -40 … +176 °F |
| Montaj | M8 dişli bağlantı |
| 8 mm / ≈ 0.32" uzunluk | |
| 25 mm / ≈ 0.99" Ø bağlantı yüzeyi | |
| Boyut | 50 mm / 1.97" Ø |
| 36 mm / 1.42" yükseklik | |
| Ağırlık | Yaklaşık 125 g |
