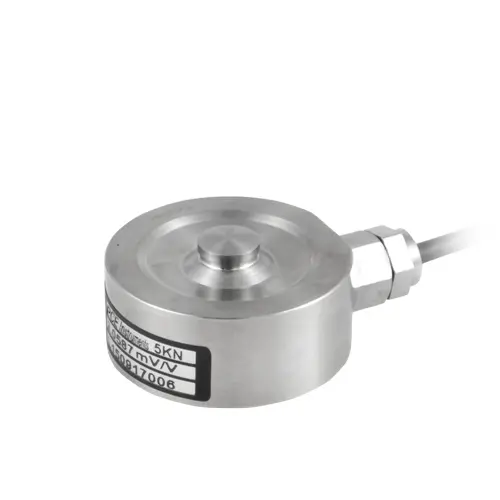

Kuvvet Sensörü PCE-C-R20LFC

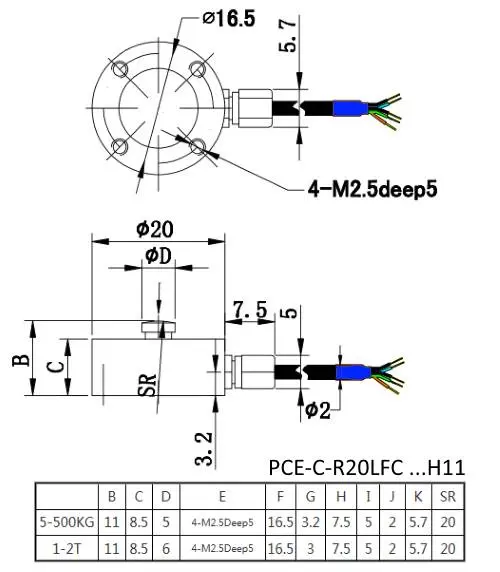

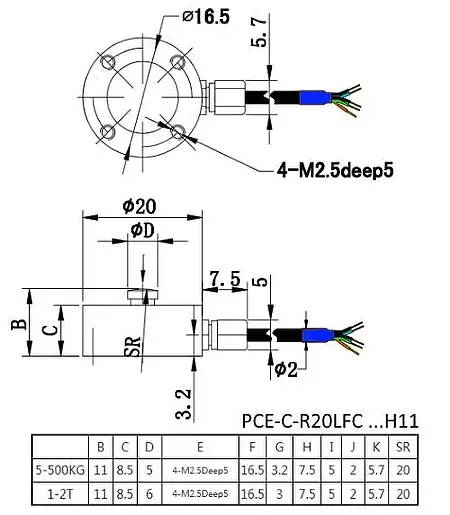

Kuvvet sensörü PCE-C-R20LFC’nin alt tarafında 4 adet dişli delik bulunmaktadır. Bu dişli delikler kuvvet sensörünü sabit kurulum için ideal hale getirir.
| Nominal Yük / Kuvvet F.S. | 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 / 2000 kg |
| 50 / 100 / 200 / 500 / 1 kN / 2k N / 5 kN / 10 kN / 20 kN | |
| !!! Kuvvet sensörü nominal yükü / kuvveti seçilebilir !!! | |
| Sınır Yük / Kuvvet | 150% |
| Kırılma Yükü / Kuvveti | 200% |
| Nominal Değer | 1.0 – 1.5 mV/V |
| Besleme Gerilimi Kullanım Aralığı | 2.5 V – 5 V |
| Maksimum Besleme Gerilimi | 5 V |
| Sıfır Sinyalinin Sapmaları | ± 2% F.S. |
| Doğrusallık Sapması | 0.5 % F.S. |
| Ters Gerilim (Histerezis) | 0.5 % F.S. |
| Tekrarlanabilirlik | 0.5 % F.S. |
| Gerilim Sürünmesi (30 dk) | 0.1 % F.S. |
| Giriş Direnci | 350 ± 10 Ω |
| Çıkış Direnci | 350 ± 3 Ω |
| İzolasyon Direnci | ≥5000 MΩ / 100 VDC |
| Nominal Çevre Sıcaklığı Aralığı | -10 … +60 °C |
| Kullanım Sıcaklık Aralığı | -20 … +80 °C |
| Karakteristik Değerin Sıcaklık Katsayısı | 0.1% F.S. / 10 °C |
| Sıfır Noktasının Sıcaklık Katsayısı | 0.1% F.S. / 10 °C |
| Sensör Kablosu | Ø 2 x 3 m / (açık uçlu) |
| Kablo Ataması | EXC+ = kırmızı |
| EXC- = siyah | |
| SIG+ = yeşil | |
| SIG- = beyaz | |
| GND = sarı | |
| Malzeme / Ölçüm Elemanı | Paslanmaz çelik |
| Koruma Sınıfı | IP65 |
| !!! Kuvvet sensörü nominal yükü / kuvveti seçilebilir!!! | |
