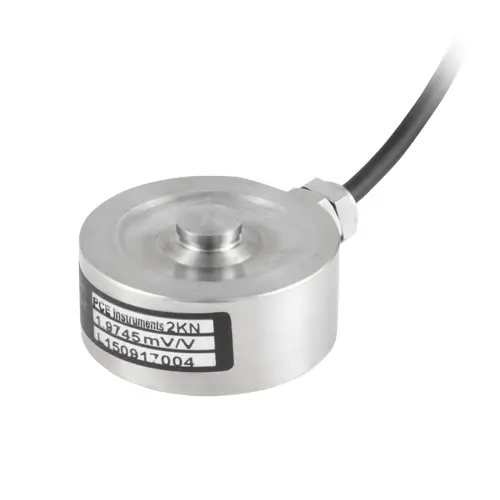

Kuvvet Sensörü PCE-C-R19LFC 20-H9

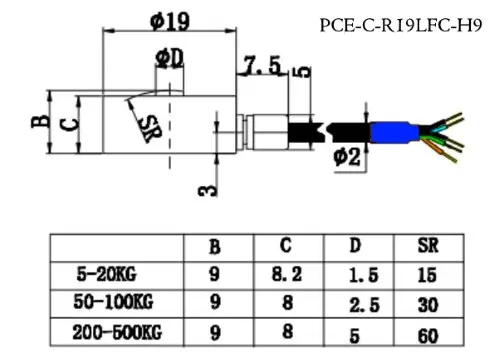

Kuvvet sensörü PCE-C-R19LFC 20-H9 sadece % 0.5 ölçüm belirsizliğine sahip paslanmaz çelikten yapılmıştır. Kuvvet sensörü, Ø 19 mm boyutu ve 9 mm toplam yüksekliğiyle çok yönlüdür.
| Nominal Yük / Kuvvet F.S. | 20 kg 200 N | |
| Sınır Yük / Kuvvet | % 120 | |
| Kırılma Yükü / Kuvveti | % 150 | |
| Nominal Değer | 1.0 – 1.5 mV/V | |
| Besleme Gerilimi Kullanım Aralığı | 2.5 V – 5 V | |
| Maksimum Besleme Gerilimi | 5 V | |
| Sıfır Sinyalinin Sapmaları | ± % 2 F.S. | |
| Doğrusallık Sapması | % 0.5 F.S. | |
| Ters Gerilim (Histerezis) | % 0.5 F.S. | |
| Tekrarlanabilirlik | % 0.5 F.S. | |
| Gerilim Sürünmesi (30 dk) | % 0.1 F.S. | |
| Giriş Direnci | 350 ± 10 Ω | |
| Çıkış Direnci | 350 ± 3 Ω | |
| İzolasyon Direnci | ≥5000 MΩ / 100 VDC | |
| Nominal Çevre Sıcaklığı Aralığı | - 10 … + 60 °C | |
| Kullanım Sıcaklık Aralığı | - 20 … + 80 °C | |
| Karakteristik Değerin Sıcaklık Katsayısı | % 0.1 F.S. / 10 °C | |
| Sıfır Noktasının Sıcaklık Katsayısı | % 0.1 F.S. / 10 °C | |
| Sensör Kablosu | Ø 2 x 3 m / (açık uçlu) | |
| Kablo Ataması | EXC+ = kırmızı EXC- = siyah SIG+ = yeşil SIG- = beyaz GND = sarı | |
| Malzeme / Ölçüm Elemanı | Paslanmaz çelik | |
| Koruma Sınıfı | IP65 | |
