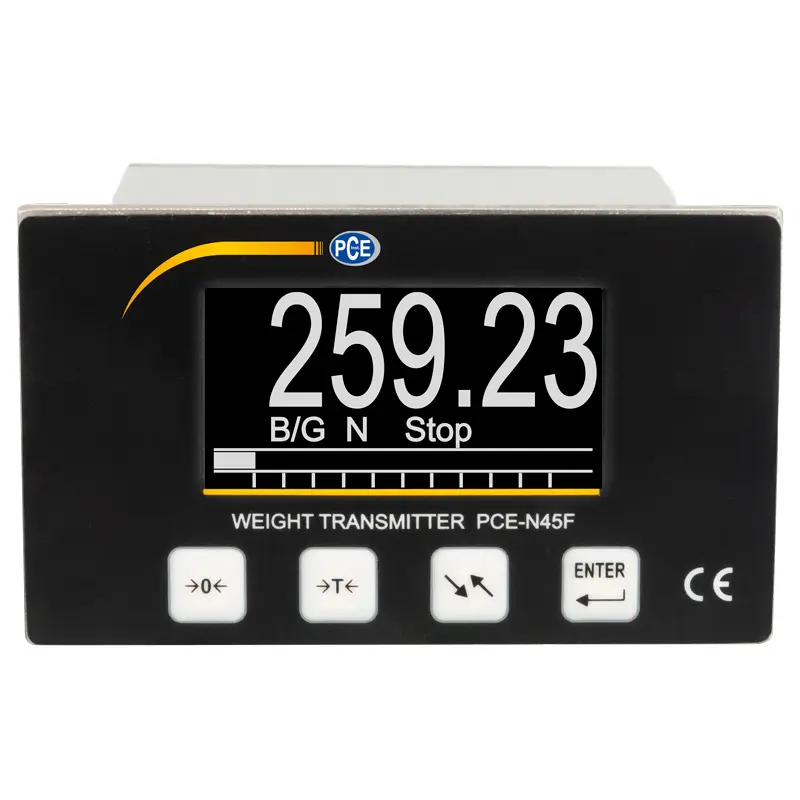

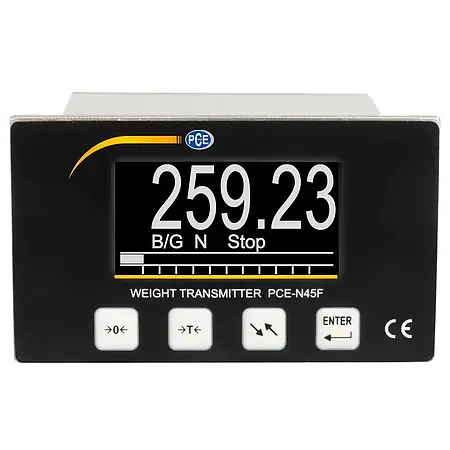

Yük Hücreli Gösterge PCE-N45F
Yük hücreleri, kuvvet sensörleri ve tartım köprüleri için / 4 ve 6 iletkenli bağlantı teknolojisi / OLED ekran / Dijital giriş / Röle

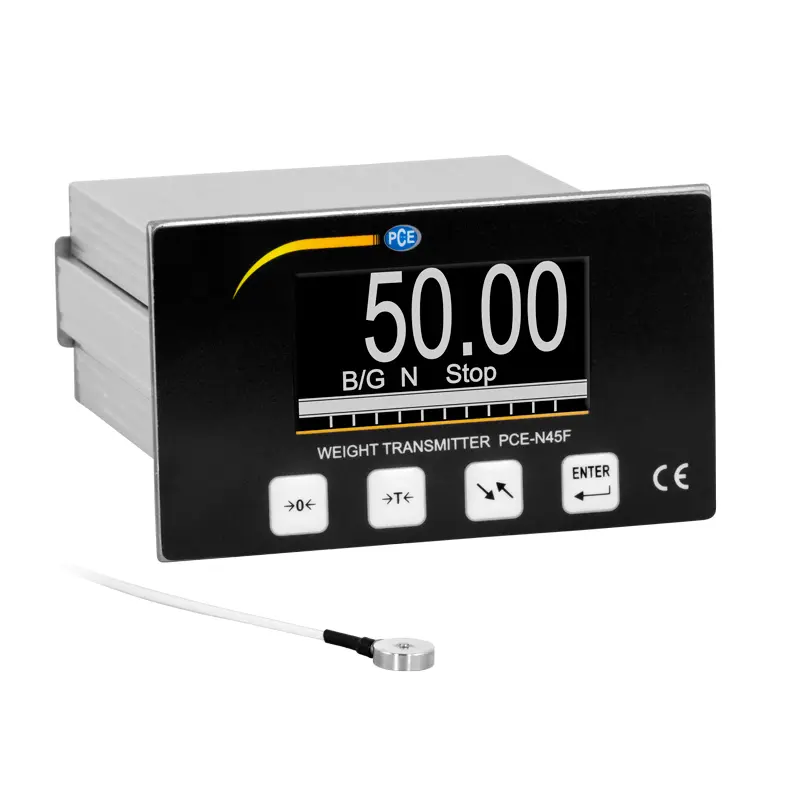

Yük hücreli gösterge PCE-N45F, tartım çözümlerini gerçekleştirmek için kullanılır. Yük hücreleri, kuvvet sensörleri, tartım köprüleri ve gerinim ölçer kullanan diğer sensörler yük hücreli göstergeye bağlanabilir. Bu da yük hücreli göstergeyi ağırlık, kuvvet, tork vb. için çok yönlü bir ölçüm cihazı haline getirir. Yük hücreli göstergede sensörlerin 4 ya da 6 telli teknolojide bağlanabileceği bir ölçüm girişi bulunur. Yük hücreli göstergenin kalibrasyonu / ayarı menü üzerinden gerçekleştirilebilir.

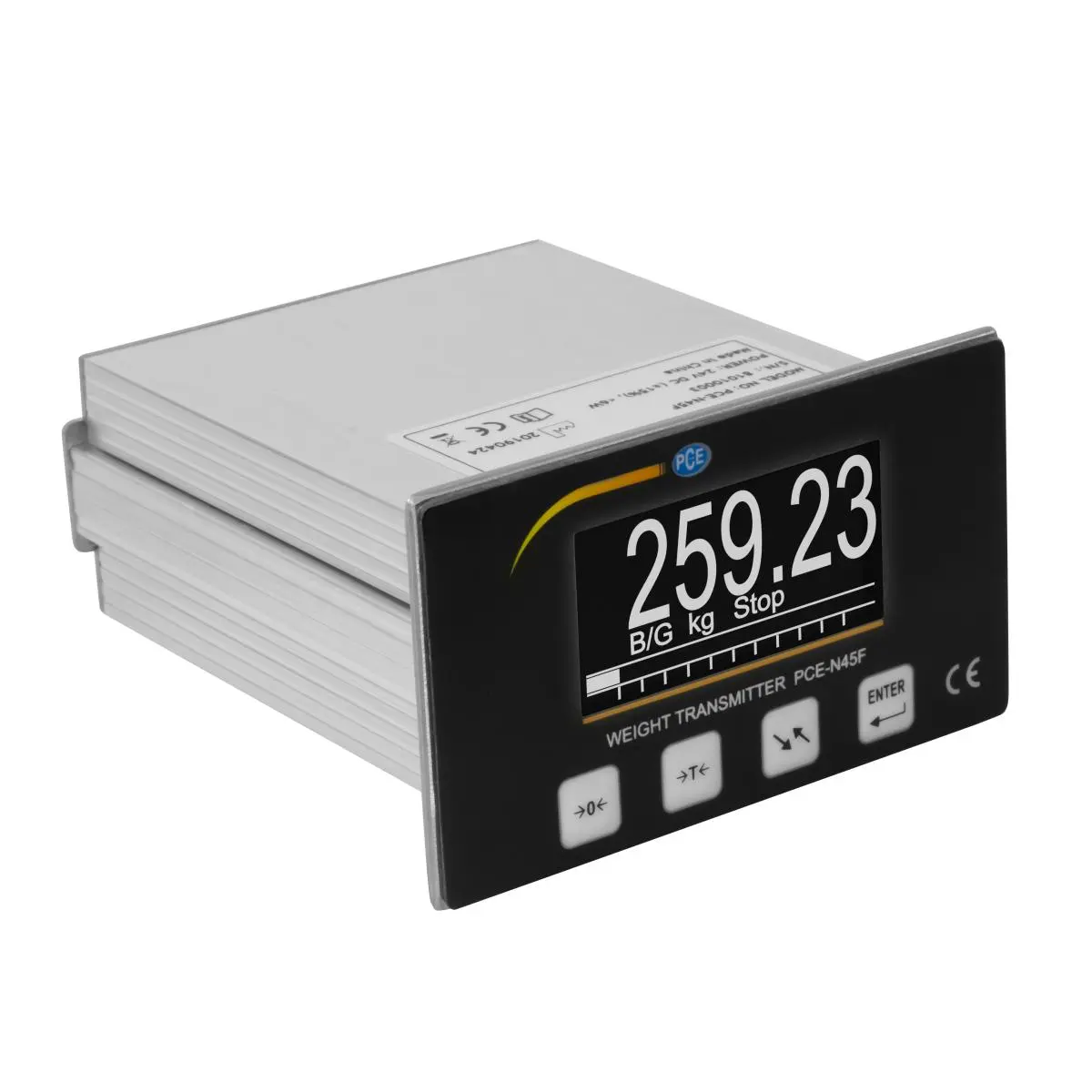

Yük hücreli göstergenin arka kısmında çok sayıda bağlantı mevcuttur. Yük hücreli göstergeye 4 anahtarlama rölesi ve potansiyelsiz dijital giriş bağlanır. Çıkışlar çeşitli işlemleri tetiklemek için kullanılabilir. Dijital giriş, yük hücreli göstergenin darasını almak ya da yük hücreli göstergeyi sıfıra ayarlamak için kullanılır. Bütün bu özelliklere ek olarak, yük hücreli göstergeyi bir arayüz üzerinden okunabilir.
| Genel teknik bilgiler | |
| Girişler | 0 ... 10 mV, 0 ... 15 mV |
| Birimler | kg, g, N, T, kn, Nm |
| Bağlantılar | 1 ... 1,5 mm² Vida bağlantıları |
| Bağlantılar Ek bilgi | Elektriksel |
| Ekran tipi | OLED |
| Ekran çözünürlüğü | 128 x 64 piksel |
| Ölçüm oranı | 200 Hz |
| Ölçüm hücresi sayısı | 1 ... 6 X 350 Ohm yük hücresi |

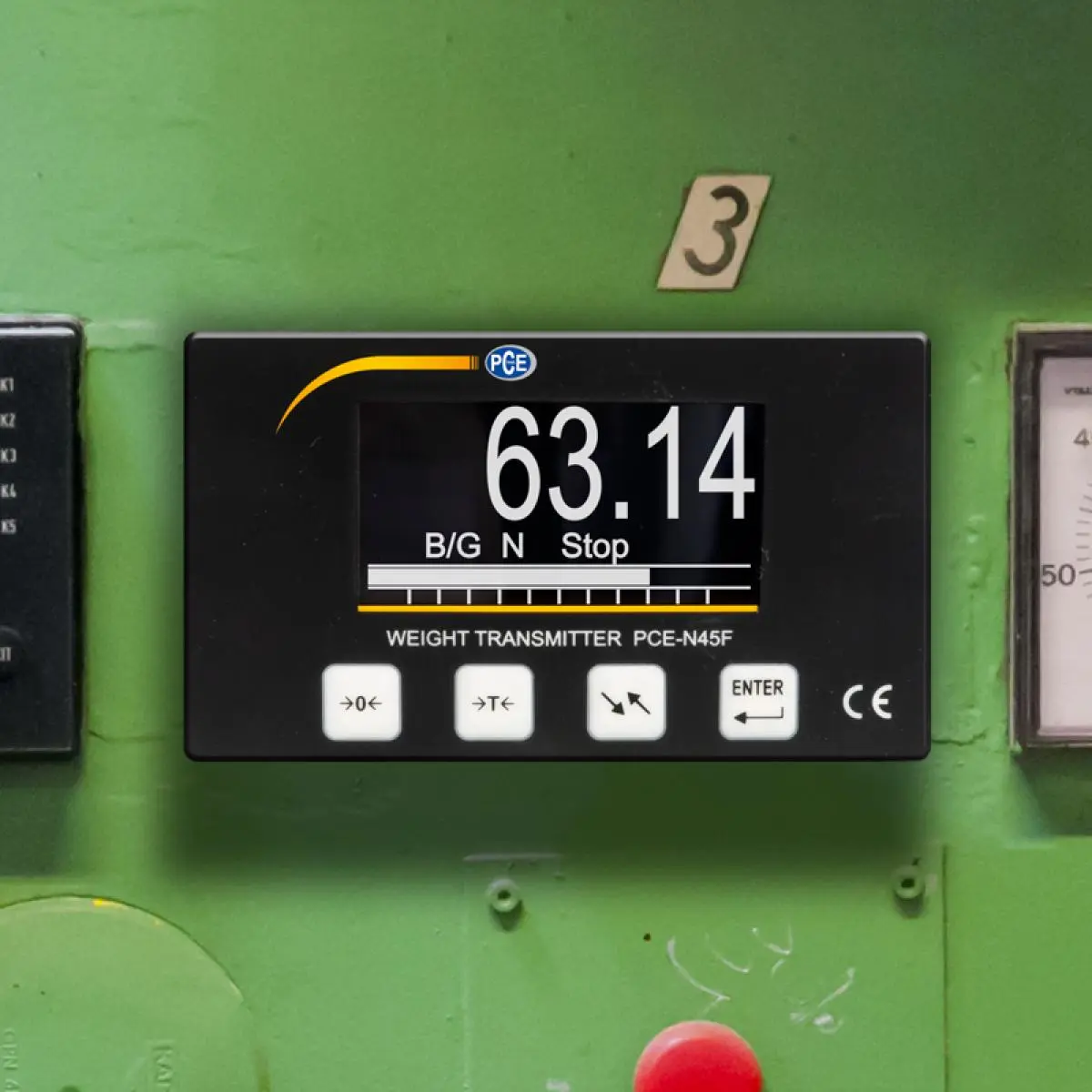

| Montaj | Kontrol paneli kesiti |
| Hassasiyet | - 5 V'da mV/V cinsinden hassasiyet: 2 mV/V - Minimum hassasiyet: 0,9 µV/D - 5 V'da mV/V cinsinden hassasiyet: 3 mV/V - Minimum hassasiyet: 0,9 µV/D |
| Güç | 6 W |
| Ek açıklama | Yük hücresi besleme gerilimi: 5 V |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP65 |
| Güç kaynağı | 24 V DC |
| Çalışma koşulları | -10 ... 40 °C , %0 ... 95 (yoğuşmasız) n.o. |
| Depolama koşulları | -10 ... 50 °C , %0 ... 95 (yoğuşmasız) n.o. |
| Boyutlar ( U x G x Y ) | 110 x 62 x 119 mm |
| Ağırlık | 440 g |
