3.635,00 TL

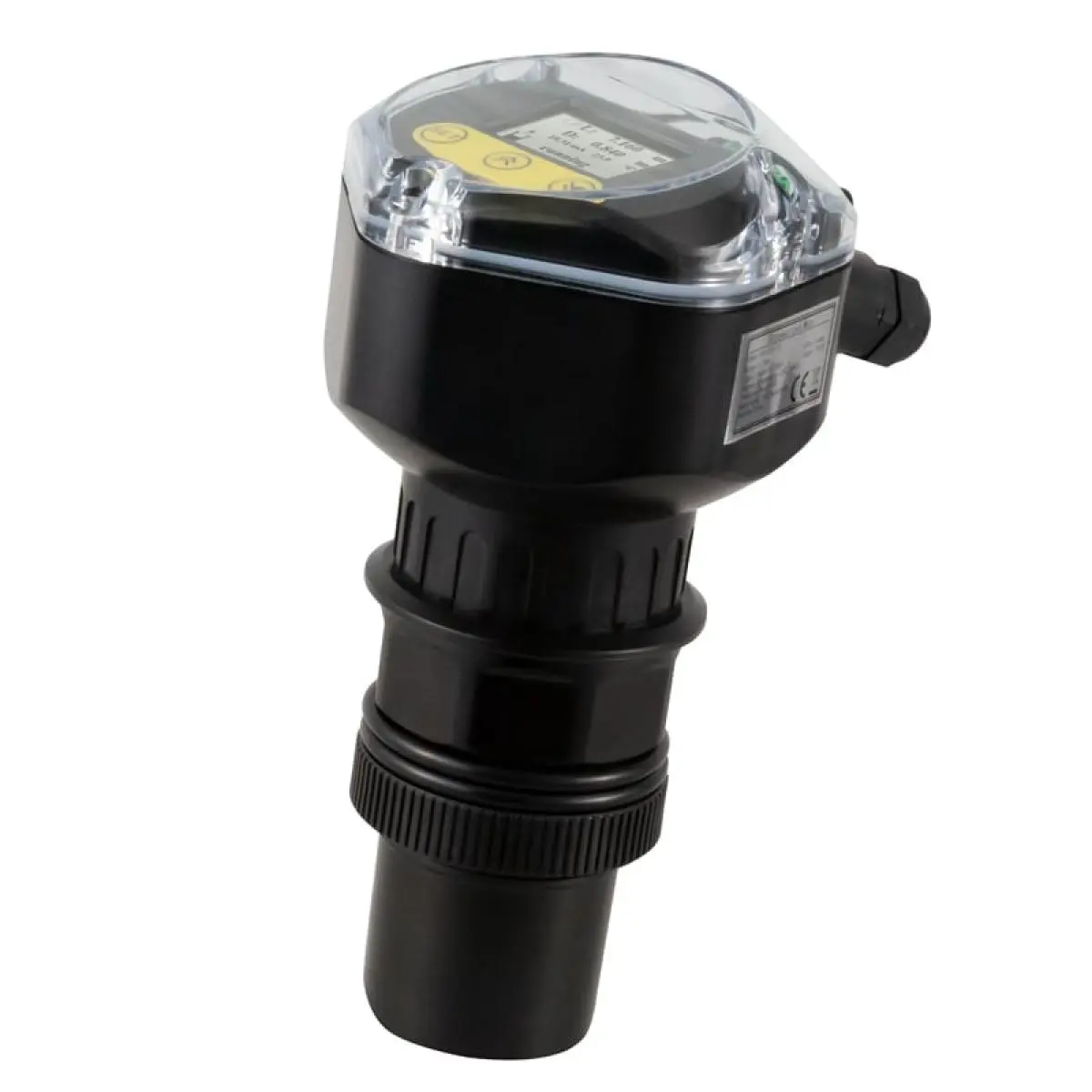

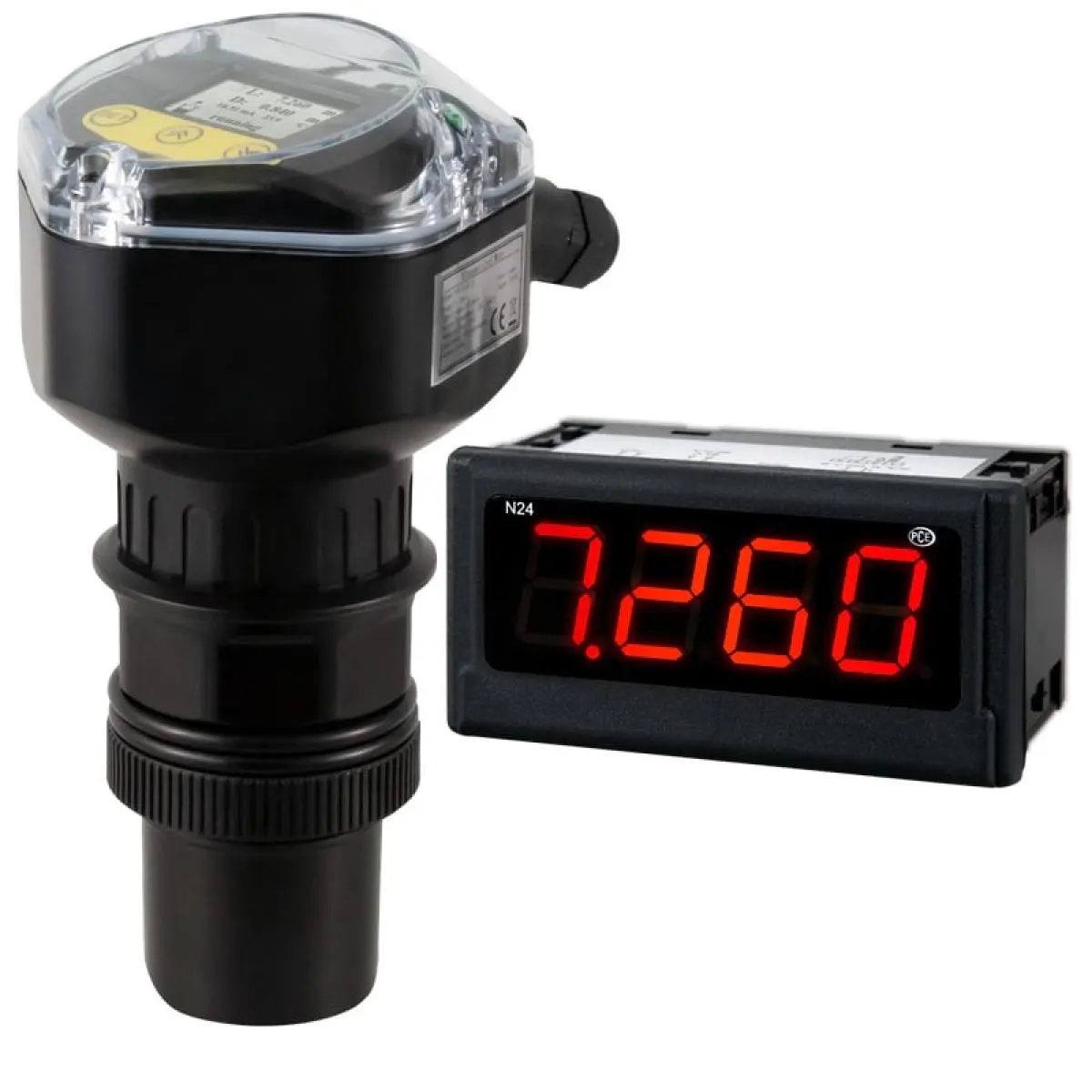

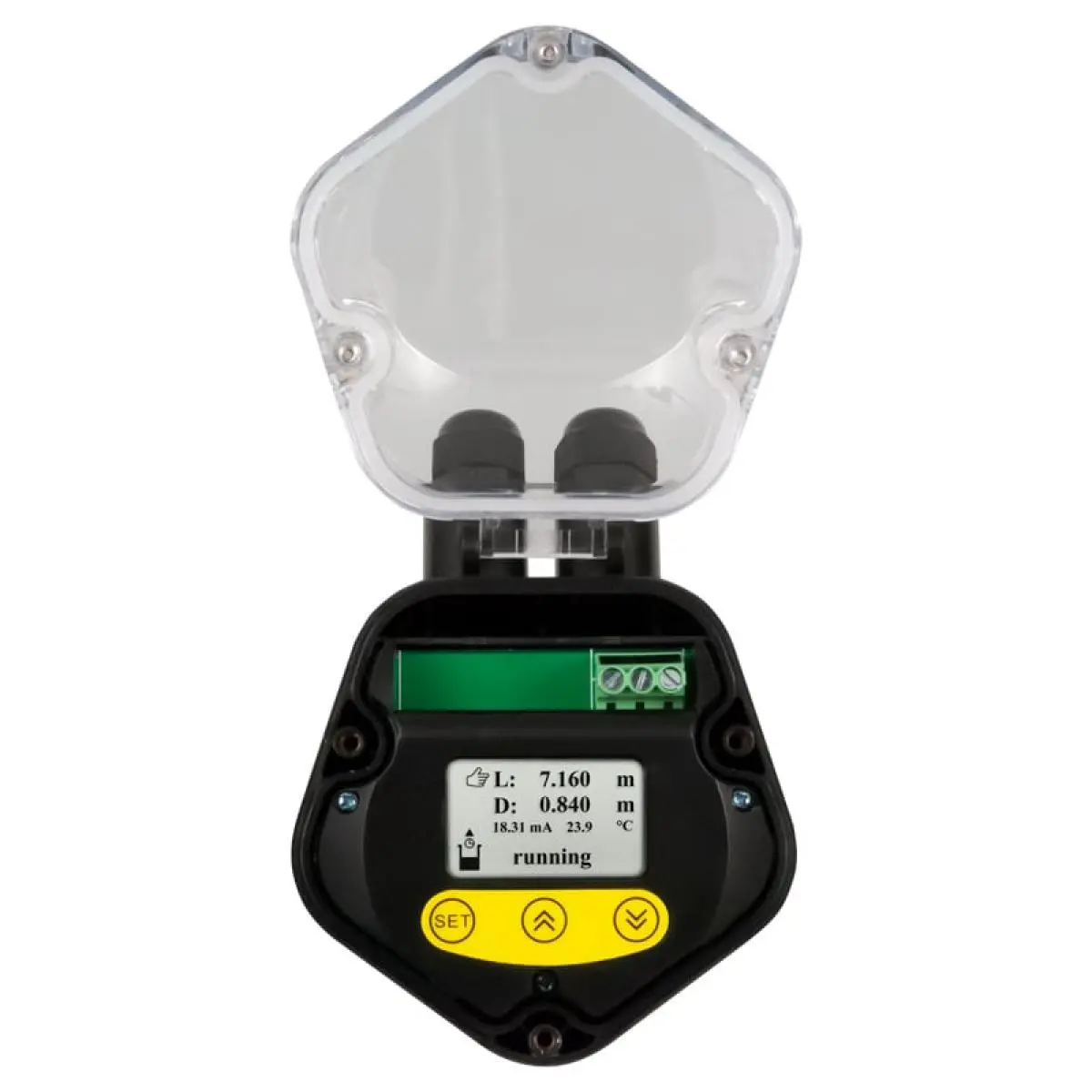

Seviye Göstergesi PCE-ULM-10-N24S
4 … 20 mA çıkış sinyali ve harici dijital gösterge / İki telli bağlantı teknolojisi /

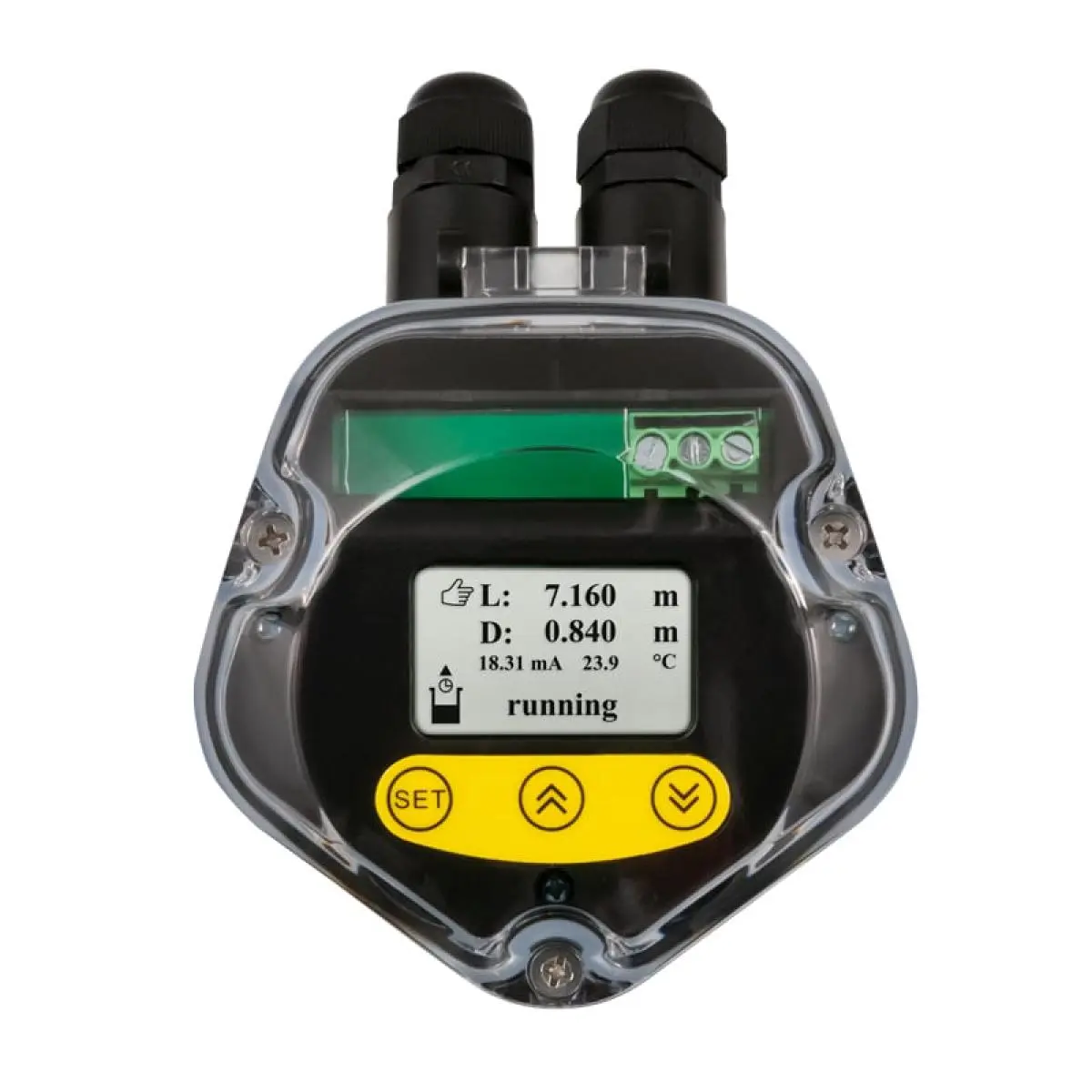

Ortam sıcaklığı göstergesi / Seviye ve mesafe göstergesi / 10 metre ölçüm derinliği

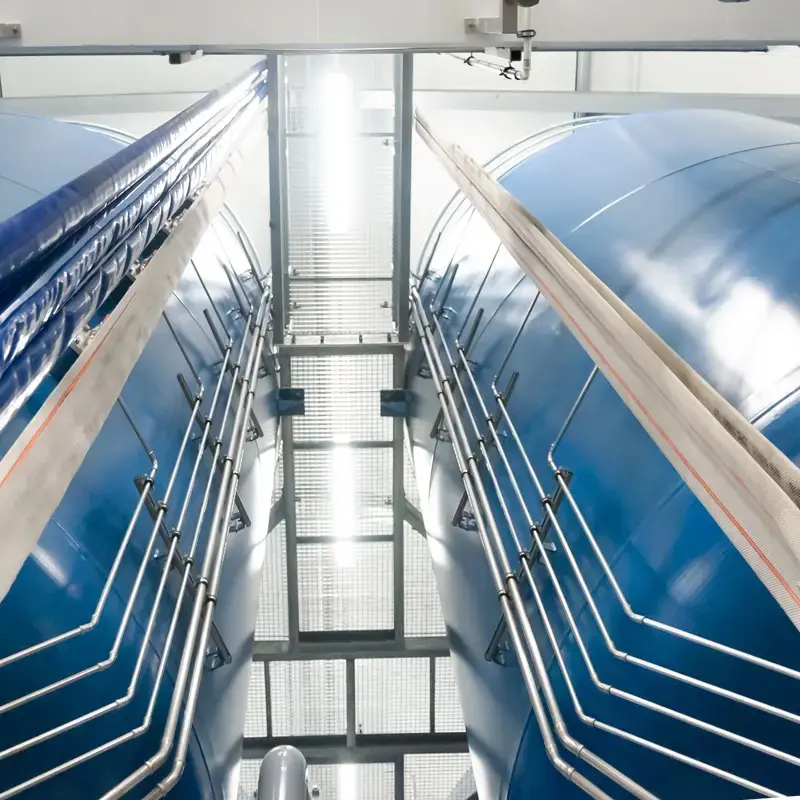

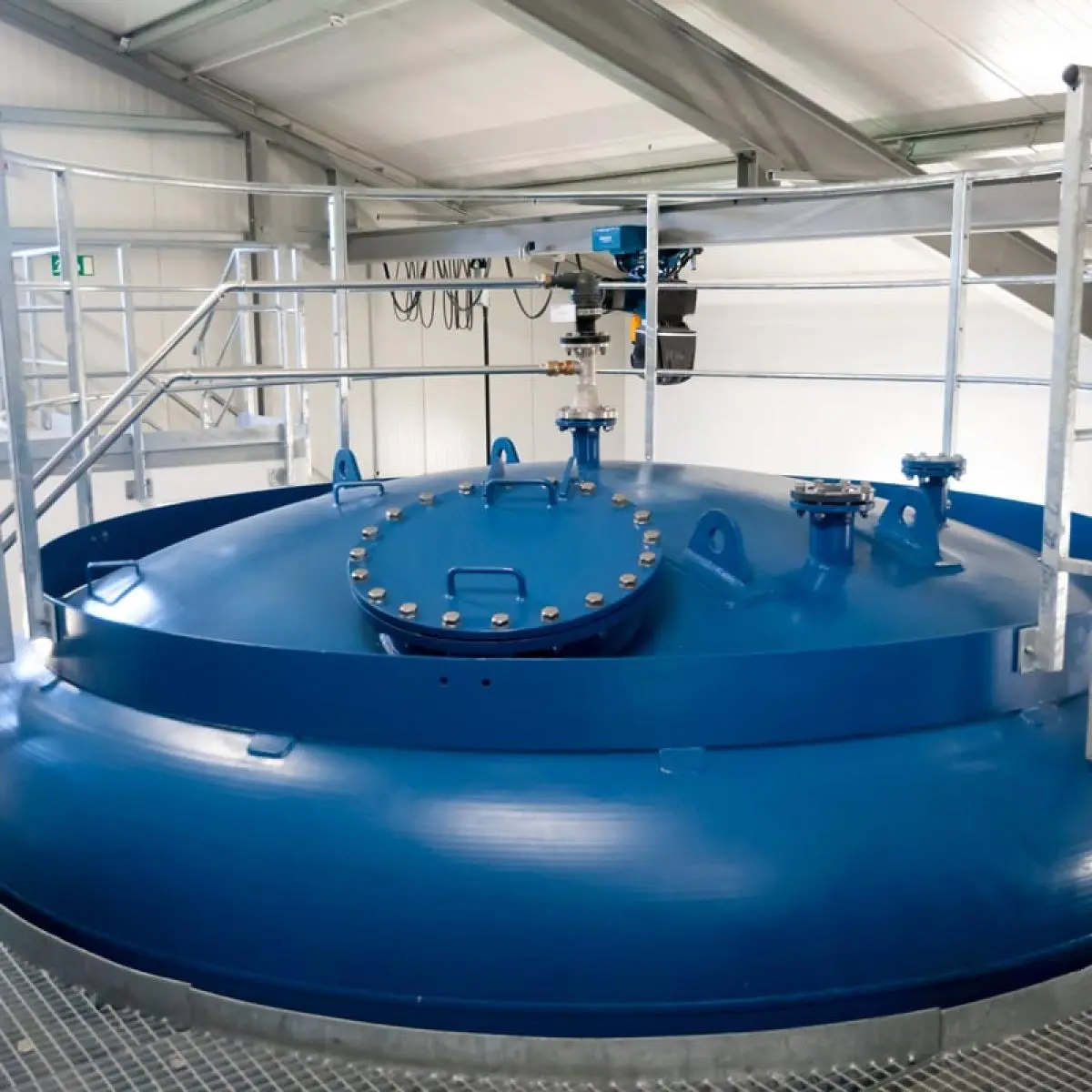

Seviye göstergesi, silonun dolum seviyesini belirlemek için kullanılabilecek ideal bir ölçüm cihazıdır. Seviye ölçer, 4 … 20 mA çıkış sinyali sayesinde proses kontrole bağlanabilir. Böylece, seviye göstergesinin ölçüm sinyalleri daha fazla işlenebilir. Seviye göstergesi, silonun yeterince dolu olup olmadığını kontrol etmek için kullanılabilir. Seviye göstergesinin yüksek IP koruma sınıfı, olası bir su sızıntısı durumunda elektrik bileşenlerinin korunmasını sağlar.
10 metrelik ölçüm aralığı sayesinde seviye göstergesi ile daha büyük silolar de izlenebilir. Seviye göstergesi, uygulamaya göre dolum seviyesini ya da ortam ve sensör arasındaki mesafeyi ölçüm değeri olarak gösterebilir. Seviye götergesi ile ortam sıcaklığı ölçümü gerçekleştirmek de mümkündür. Kapsamlı fonksiyonları ve güvenlik özellikleri ile seviye göstergesi, silo sistemlerinin izlenmesi için ideal ölçüm cihazıdır.
Seviye göstergesi, yaygın olarak kullanılan 4 … 20 mA proses sinyalini değerlendirmek için kullanılabilir. Giriş sinyalini serbestçe ölçeklendirme imkanı, seviye göstergesinin çok yönlü bir şekilde kullanılmasını sağlar. Seviye göstergesinin büyük, 4 basamaklı LED ekranı sayesinde ölçüm sonucu kolaylıkla okunabilir.

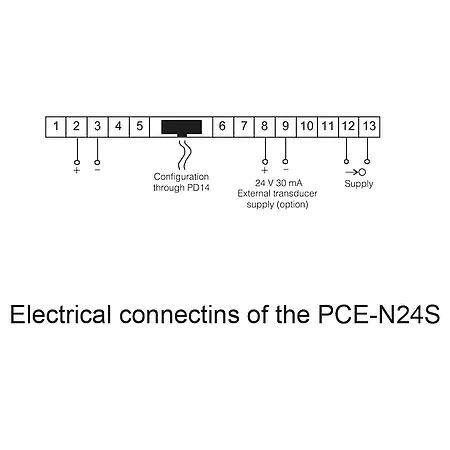

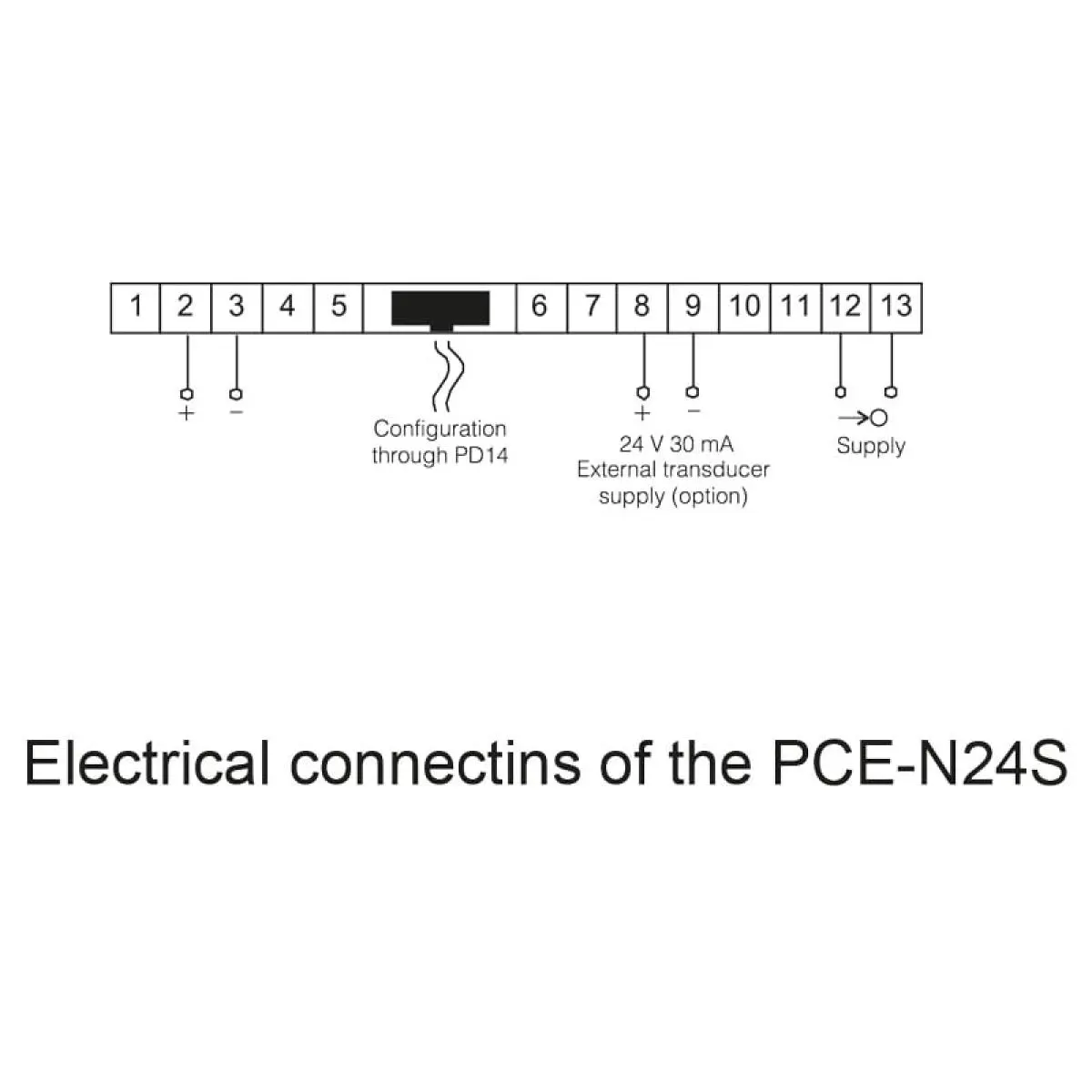

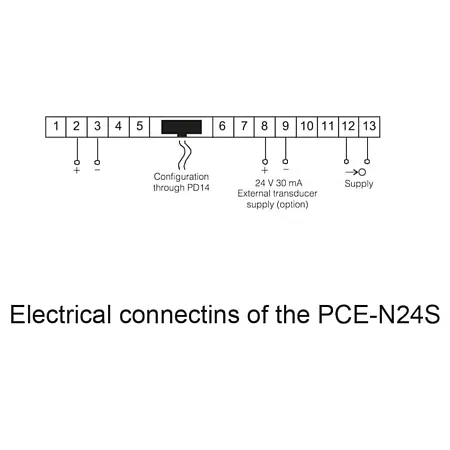

Opsiyonel 24 V sensör beslemesi, 2 telli sensörlerin ya da vericilerin doğrudan bağlanmasını sağlayarak seviye göstergesinin kullanımını kolaylaştırır. Seviye göstergesini yapılandırma işlemi ücretsiz olarak temin edilebilen LPCon yazılımı aracılığıyla yapılır. Programlama adaptörü PCE-PD14 yardımıyla ayarlar yapılabilir ya da seviye göstergesinden okunabilir. Yazılım ile oluşturulan yapılandırmalar kaydedilebilir ve tekrar çağrılabilir.
| Ölçüm Aralığı | 0 … 10 metre* |
| Hassasiyet | 0.5% |
| Çözünürlük | 0.001 metre |
| Duvara Minimum Mesafe | 1 metre |
| Sıcaklık Göstergesi Çözünürlüğü | 0.1 °C |
| Çıkış Sinyali | 4 … 20 mA |
| Çıkış Sinyali Çözünürlüğü | 0.01 mA |
| Bağlantı | 2 telli, PE |
| Güç Kaynağı | 24 V DC |
| Koruma Sınıfı | IP 66 |
| Bağlantı Dişi | M60 |
| Bağlantı Dişi Kablo Rakorları | M18 x 1.5 |
| Çevre Koşulları | -20 … 60 °C |
| Boyut | 110 x 140 x 215 mm |
| Ağırlık | Yaklaşık 825 g |
| * Ölçüm aralığı sadece aşağıdaki koşullar altında geçerlidir: | |
| - Ölçüm ortamı sıvı olduğunda | |
| - Herhangi bir türbülans/girdap olmadığında | |
| - Ortam ve sensör arasında herhangi bir toz ya da buhar olmadığında | |
| - Sensör ve ortam arasındaki sıcaklık farkı < 20 °C olduğunda | |
| Dijital Gösterge PCE-N24S | |
| Giriş (seçilebilir) | 0 … 20 mA |
| 4 … 20 mA | |
| 0 … 60 mV | |
| 0 … 10 V | |
| ± 60 mV | |
| ± 10 V | |
| Hassasiyet | ± (0.2% FS + 1 dijit |
| İç Direnç | 10 Ω ± 1% |
| Ölçeklendirme | 2 noktalı |
| Ekran | 4 dijitli 7 satırlı LED ekran, rakam yüksekliği 20 mm |
| Ekran Aralığı | -1999 … 9999 |
| Ortam Sıcaklığı | Çalışma: -10 °C … +55 °C |
| Depolama: -25 °C … +85 °C | |
| Boyut | 96 x 48 x 64 mm |
| Panel Kesiti | 92 x 45 mm (DIN’e göre) |
| 230 V AC | |
| 110 V AC | |
| 24 V AC | |
| 85 … 253 V AC / DC | |
| 20 … 40 V AC / DC | |
| Sensör Beslemesi (seçilebilir) | 24 V DC / 30 mA |
| Koruma Sınıfı | Ön kısım: IP 65 |
| Ağırlık | <200 g |
| Montaj | Sıkıştırma vidası ile montaj klipsleri |
| Terminal bloğu ile bağlantı | |
| Cihaz | Sağlam plastik gövde |
