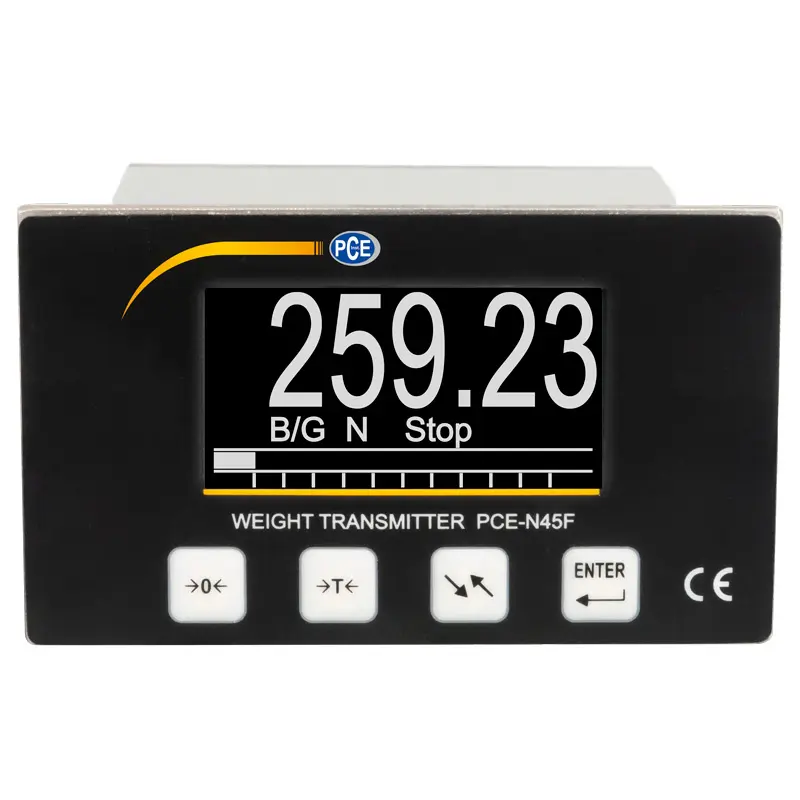

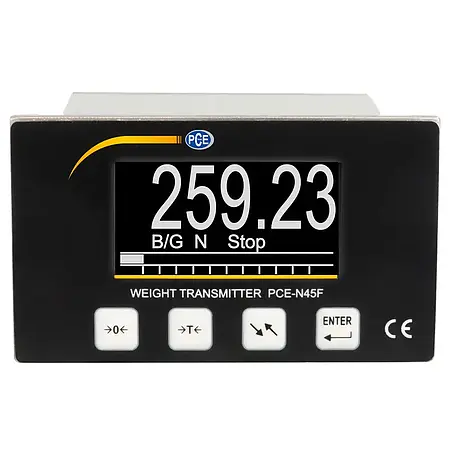

Kuvvet Göstergesi PCE-N45F
Yük hücreleri, kuvvet sensörleri ve tartım köprüleri için / 4 ve 6 iletkenli bağlantı teknolojisi / OLED ekran / Dijital giriş / Röle

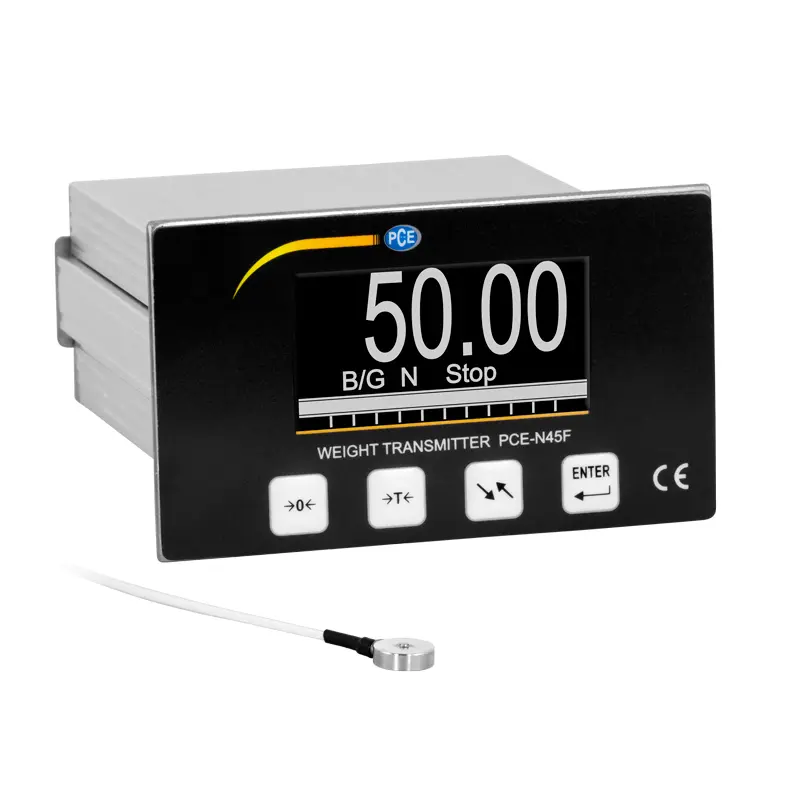

Kuvvet göstergesi PCE-N45F, tartım çözümlerini gerçekleştirmek için kullanılır. Yük hücreleri, kuvvet sensörleri, tartım köprüleri ve gerinim ölçer kullanan diğer sensörler kuvvet göstergesine bağlanabilir. Bu da kuvvet göstergesini ağırlık, kuvvet, tork vb. için çok yönlü bir ölçüm cihazı haline getirir. Kuvvet göstergesinde sensörlerin 4 ya da 6 telli teknolojide bağlanabileceği bir ölçüm girişi bulunur. Kuvvet göstergesinin kalibrasyonu / ayarı menü üzerinden gerçekleştirilebilir.

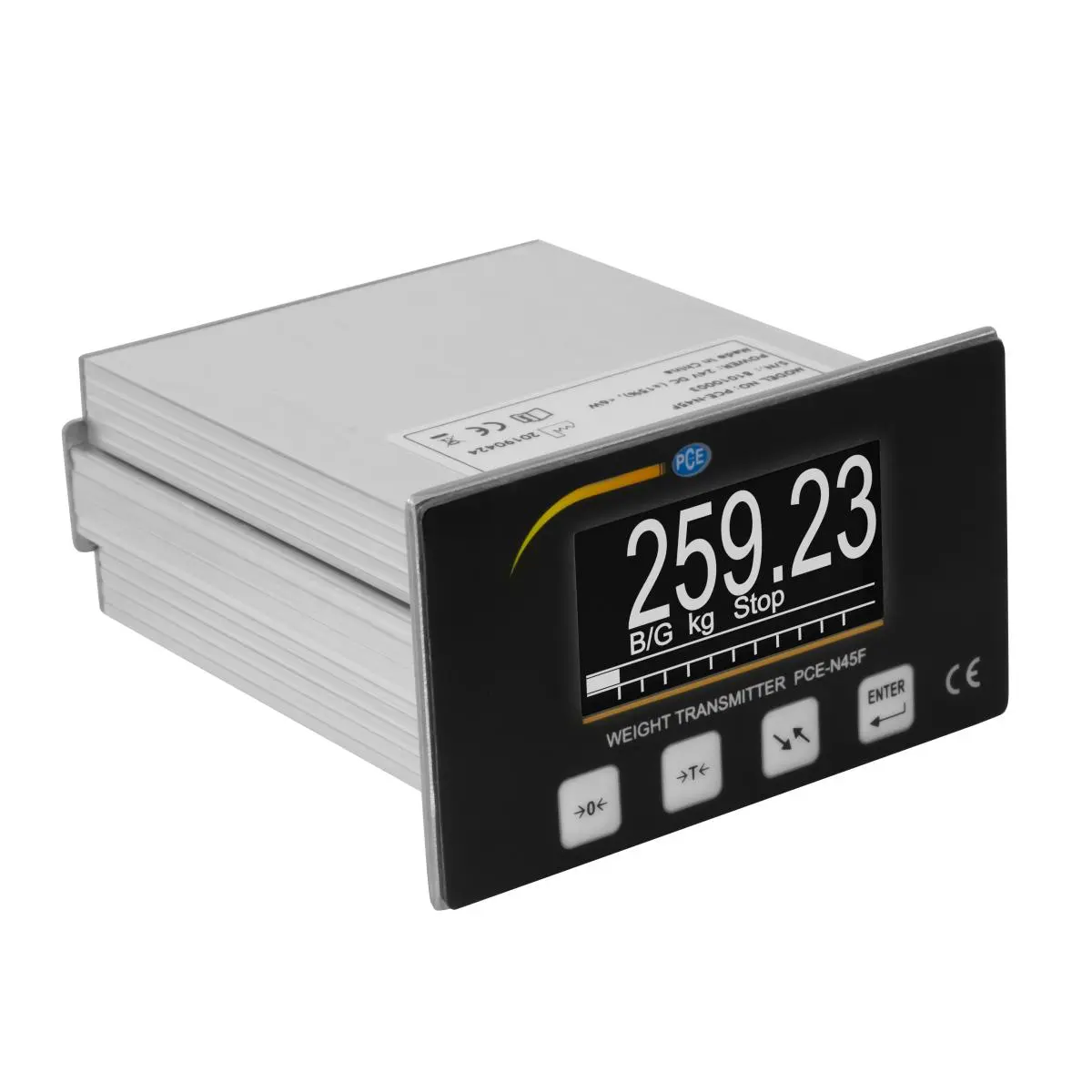

Kuvvet göstergesinin arka kısmında çok sayıda bağlantı mevcuttur. Kuvvet göstergesine 4 anahtarlama rölesi ve potansiyelsiz dijital giriş bağlanır. Çıkışlar çeşitli işlemleri tetiklemek için kullanılabilir. Dijital giriş, kuvvet göstergesinin darasını almak ya da kuvvet göstergesini sıfıra ayarlamak için kullanılır. Bütün bu özelliklere ek olarak, kuvvet göstergesi bir arayüz üzerinden okunabilir.
| Genel teknik bilgiler | |
| Girişler | 0 ... 10 mV, 0 ... 15 mV |
| Birimler | kg, g, N, T, kn, Nm |
| Bağlantılar | 1 ... 1,5 mm² Vida bağlantıları |
| Bağlantılar Ek bilgi | Elektriksel |
| Ekran tipi | OLED |
| Ekran çözünürlüğü | 128 x 64 piksel |
| Ölçüm oranı | 200 Hz |
| Ölçüm hücresi sayısı | 1 ... 6 X 350 Ohm yük hücresi |

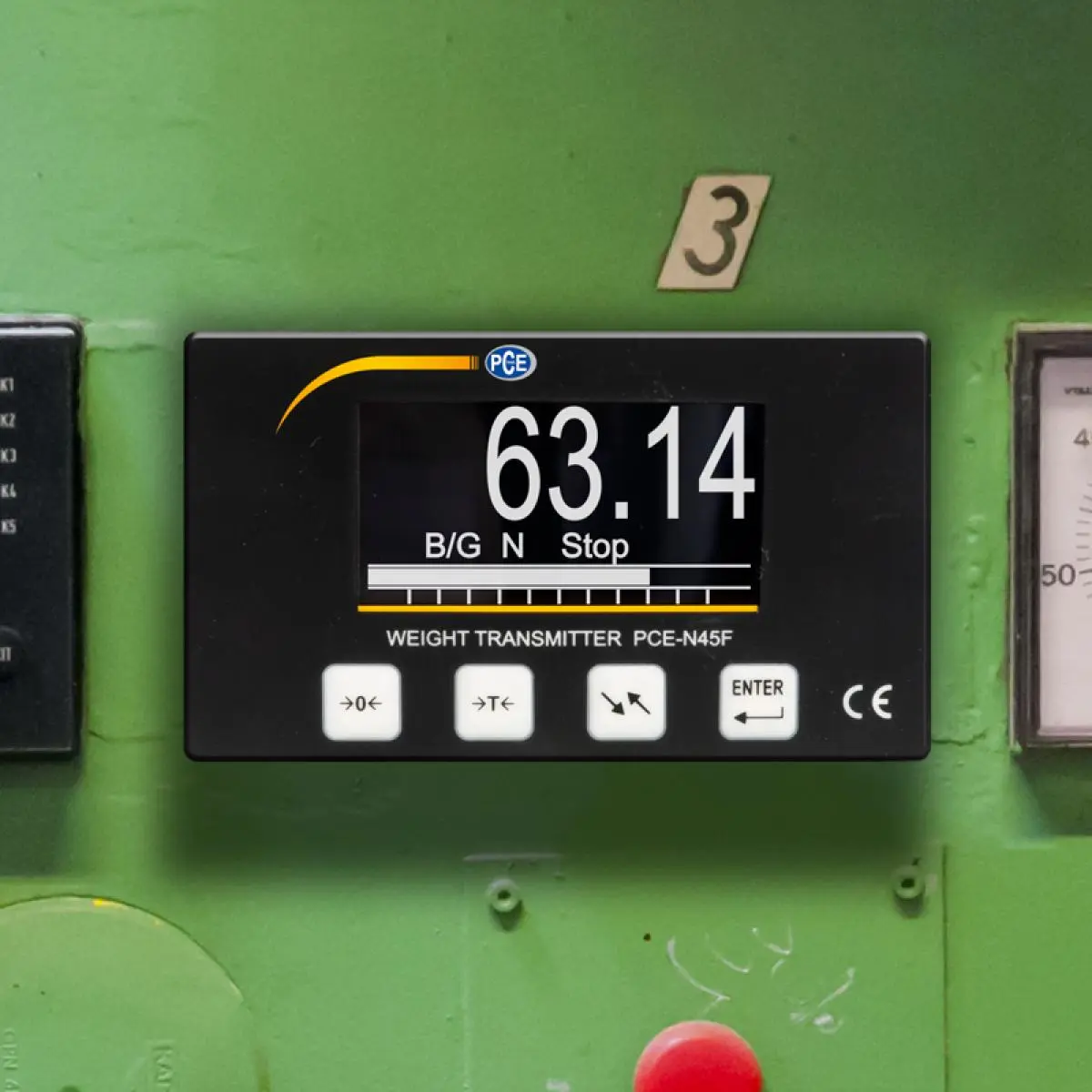

| Montaj | Kontrol paneli kesiti |
| Hassasiyet | - 5 V'da mV/V cinsinden hassasiyet: 2 mV/V - Minimum hassasiyet: 0,9 µV/D - 5 V'da mV/V cinsinden hassasiyet: 3 mV/V - Minimum hassasiyet: 0,9 µV/D |
| Güç | 6 W |
| Ek açıklama | Yük hücresi besleme gerilimi: 5 V |
| Menü dili | İngilizce (ABD), İngilizce (Büyük Britanya) |
| Koruma sınıfı (cihaz) | IP65 |
| Güç kaynağı | 24 V DC |
| Çalışma koşulları | -10 ... 40 °C , %0 ... 95 (yoğuşmasız) n.o. |
| Depolama koşulları | -10 ... 50 °C , %0 ... 95 (yoğuşmasız) n.o. |
| Boyutlar ( U x G x Y ) | 110 x 62 x 119 mm |
| Ağırlık | 440 g |
