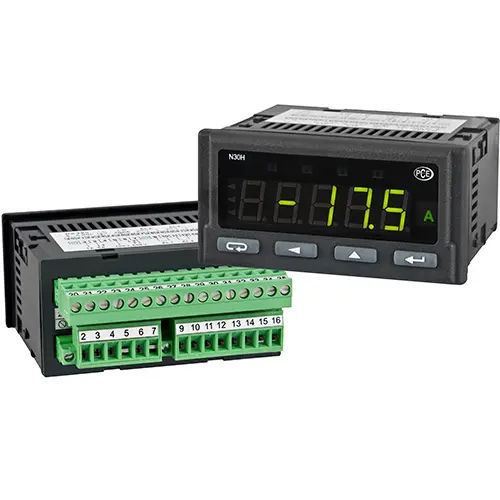

Güç Göstergesi PCE-N30H
DC akım ve voltaj girişi / 5 basamaklı ekran / Dahili gerçek zamanlı saat / Opsiyonel açık kollektör çıkışı / IP65 korumalı ön kısım
Güç göstergesi PCE-N30H, 500 V’a kadar DC voltajlarını ve 5 A’ya kadar DC akımlarını ölçme imkanı sunar. Bu da güç göstergesini DC akımlarını ve voltajlarını izlemek için ideal hale getirir. Güç göstergesinde farklı sınır değerlerine ulaşıldığında renk değiştirebilen 5 basamaklı bir LED ekran bulunur. Güç göstergesinin giriş sinyali, 21 değer çifti yardımıyla serbestçe ölçeklendirilebilir. Bu sayede doğrusal karakteristiklere sahip olmayan ölçüm eğrileri görüntülenebilir.
Dahili gerçek zamanlı saat, geçerli saati görüntüleme seçeneği sunar. Güç göstergesi ile elde edilen ölçüm değerleri, opsiyonel olarak temin edilebilen programlanabilir analog çıkış aracılığıyla verilebilir. Bu da güç göstergesinin ölçüm değerlerini kaydetmesini sağlar. Analog çıkış ile bağlantılı olarak, güç göstergesinde Modbus RTU protokolü aracılığıyla diğer cihazlarla iletişim kurulmasını mümkün kılan bir RS-485 arayüzü bulunur.
| Ölçüm Aralığı | |
| Voltaj (ayarlanabilir) | ± 100 V DC |
| ± 500 V DC | |
| Akım (ayarlanabilir) | ± 1 A DC |
| ± 5 A DC | |
| Zaman | 00.00 ... 23.59 saat |
| Ölçeklendirme | 21 noktalı |
| Ekran | 5 basamaklı 7 segmentli LED ekran, üç renkli |
| Görüntüleme Aralığı | -19999 ... 99999 |
| Görüntüleme Birimi | Seçilebilir (kullanılabilir 56 birim) |
| Sensör Beslemesi | 24 V DC, maks. 30 mA |
| Çıkış (seçilebilir) | 2 alarm rölesi |
| RS-485 arayüzü | |
| 4 ... 20 mA ya da 0 ... 10 V | |
| Açık kollektör | |
| Çevre Koşulları | -25 ... +55 °C, 25 ... 95% n.o |
| Depolama Koşulları | -33 ... +70 °C, 25 ... 95% n.o |
| Boyut | 96 mm x 48 mm x 93 mm |
| Panel Kesiti | 92 mm x 45 mm (DIN standardına göre) |
| Güç Kaynağı (seçilebilir) | 85 ... 253 V AC (45 ... 65 Hz) AC / DC |
| 20 ... 40 V AC / DC | |
| Koruma Sınıfı | IP65 (ön kısım) |
| Ağırlık | < 200 g |
| Montaj | Sıkıştırma vidalı montaj klipsleri, |
| Terminal şeridi üzerinden bağlantı | |
| Gövde | Sağlam plastik gövde |
| Standartlar | EN61010-1’e göre CAT III |
