6.595,00 TL

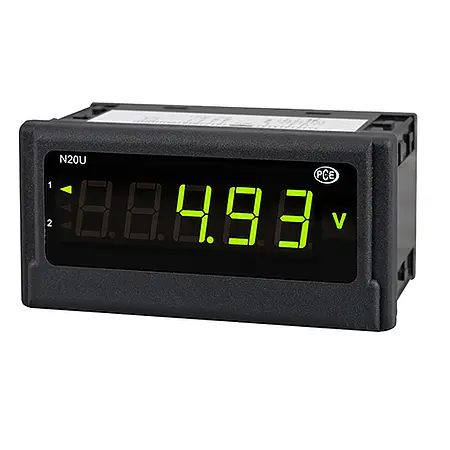

Evrensel Gösterge PCE-N20U
2 alarm çıkışı / Yazılım aracılığıyla yapılandırma / 0-10 V standart sinyal için / IP65 korumalı ön kısım / Sensör beslemesi
Evrensel gösterge PCE-N20U, sıklıkla kullanılan 0 … 10 V standart sinyalini değerlendirmek için idealdir. Pek çok sensör ve vericinin buna karşılık gelen bir analog çıkışı bulunduğundan evrensel gösterge pek çok alanda kullanılabilir. Mevcut ölçüm değeri, evrensel göstergenin 5 basamaklı LED ekranında görüntülenir. Ölçüm değeri, görüntüleme rengine göre üç renkte görüntülenebilir. Bu da mevcut ölçüm değerinin ilk bakışta değerlendirilebileceği anlamına gelir. İki açık kollektör çıkışı, sınır değerleri aşıldığında bir alarmın tetiklenmesini sağlar.
Bunun haricinde, entegre 24 V güç kaynağı 2 telli vericilerin doğrudan bağlanmasını sağlar. Evrensel göstergeyi, güç kaynağı (230 V ya da 24 V) açısından farklılık gösteren iki versiyonda mevcuttur. Alarm değerleri ve ölçeklendirme ücretsiz LPCon yazılımı aracılığıyla gerçekleştirilir. Opsiyonel olarak temin edilebilen programlama adaptörü PCE-PD14 yardımıyla ayarlar yapılabilir ya da akım göstergesinden okunabilir. Yazılımla oluşturulan yapılandırmalar kaydedilebilir ve tekrar çağrılabilir.
| Giriş (seçilebilir) | 0 ... 10 V |
| 0 ... 60 mV | |
| ± 10 V | |
| Giriş Direnci | 1 MΩ |
| Temel Hassasiyet | ± (0.2% FS + 1 dijit) |
| Ölçeklendirme | 2 noktalı |
| Ortalama Süresi | 0.5 ... 20 saniye |
| Çıkış | 2 x Açık kollektör, 30 V, 20 mA |
| Sensör Beslemesi | 24 V, 30 mA |
| Ekran | 5 basamaklı 7 segmentli LED ekran, rakam yüksekliği: 14 mm, üç renkli |
| Görüntüleme Aralığı | -19999 ... 99999 |
| Ortam Sıcakklığı | Çalışma: -10 ... +55 °C |
| Depolama: -25 ... +85 °C | |
| Maksimum Nem | < 95% yoğuşmasız |
| Boyut | 96 mm x 48 mm x 64 mm |
| Panel Kesiti | 92 mm x 45 mm (DIN standardına göre) |
| Güç Kaynağı (seçilebilir) | 85 ... 253 V AC/DC |
| 20 ... 40 V AC/DC | |
| Güç Tüketimi | < 6 VA |
| Koruma Sınıfı | Ön kısım: IP 65 |
| Ağırlık | < 250 g |
| Montaj | Sıkıştırma vidalı montaj klipsleri, |
| Terminal şeridi üzerinden bağlantı | |
| Gövde | Sağlam plastik gövde |

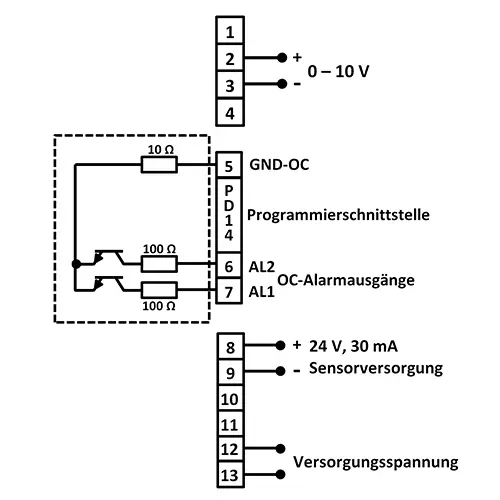

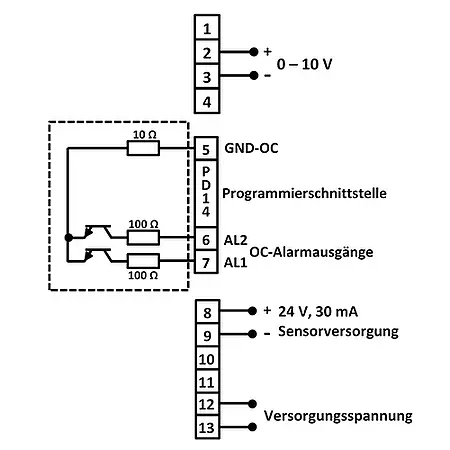

| Voltaj göstergesinin elektrik bağlantısı vidalı terminaller aracılığıyla yapılır. Bağlantılara ilişkin bilgiler cihazın üst kısmında yer alır ve böylece sahada hızlı ve güvenli kurulum sağlanmış olur. Voltaj göstergesinin programlama arayüzü (PD14) de burada bulunur. | |
