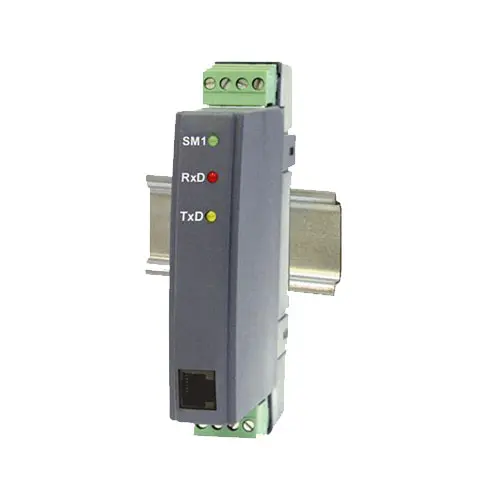

G/Ç Modülü PCE-SM1
Giriş sinyalleri seçilebilir / 2 kanal / RS485 arayüzü / Modbus RTU / ASCII
G/Ç modülü PCE-SM1, analog sinyalleri veri yolu ile uyumlu hale getirmek için uygundur. G/Ç modülü ile 0 … 20 mA, 0 … 10 V, PT100 vb. gibi çeşitli analog sinyalleri RS485 Modbus’a dönüştürülür. Modbus aracılığıyla aktarım yöntemi için RTU ya da ASCII kullanılır. G/Ç modülü, DIN rayına monte edilir. G/Ç modülü, ön kısımdaki RS232 arayüzü ve yapılandırma yazılımı ile parametrelendirilir.
| Giriş (seçilebilir) | 2 x 0 ... 10 V 2 x 0/4 ... 20 mA 1 x 0 ... 10 V / 1 x 0/4 ... 20 mA 2 x PT100 (-200 ... 850 °C) | |
| Arayüz | RS485 | |
| Protoko | Modbus RTU / ACSII | |
| Genel Teknik Özellikler | ||
| Boyut | 22.5 x 120 x 100 mm | |
| Montaj | DIN ray montajı 35 mm | |
| Koruma Sınıfı | IP 40 | |
| Güç Kaynağı (seçilebilir) | 85 ... 253 V AC / DC 20 ... 50 V AC / DC | |
| Güç Tüketimi | 4 VA | |
| Çevre Koşulları | -20 ... 55 °C, <95% n.o | |
| Maksimum Kablo Kesiti | 1.5 mm² | |
