G/Ç Modülü PCE-S4AI

G/Ç Modülü PCE-S4AI [büyüt]
G/Ç Modülü PCE-S4AI
G/Ç Modülü PCE-S4AI
G/Ç Modülü PCE-S4AI
G/Ç Modülü PCE-S4AI

G/Ç Modülü PCE-S4AI

Sip.no.: PCE-S4AI
EAN:
2.645,00 TL
3.174,00 TL
Fiyat artı kargo* ücreti
PCE-S4AI
Teslimat süresi:1-2 iş günü

Ürün Bilgisi

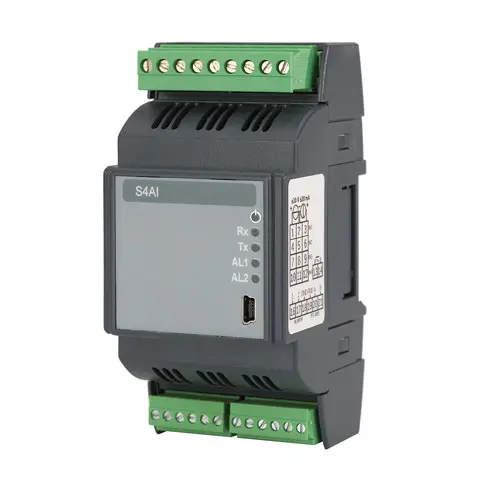

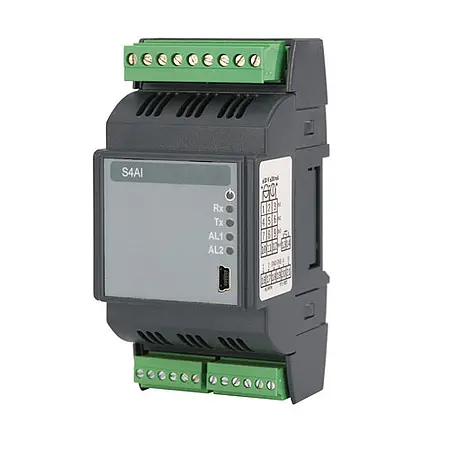

G /Ç Modülü PCE-S4AI
4 programlanabilir analog giriş / Matematiksel fonksiyonlar / Modbus RTU / USB


G / Ç modülü PCE-SM4AI, proses sinyalleri için 4 analog girişe sahiptir. Termometre vs. Tüm G / Ç modül girişleri ayrı ayrı programlanabilir. G / Ç modülü, bir Modbus ağında analog ölçüm sinyalleri sağlamak için kullanılır. Böylece bu cihazla, ölçüm Modbus ağında herhangi bir yerden ölçüm sinyalleri alınabilir. Bağımlı arayüz RS485'tir. PCE-S4Ai'nin girişleri, birbirlerinden galvanik olarak izole edilmiş iki gruba ayrılır. Çıkış ve güç kaynağı arasında galvanik bir izolasyon da vardır. Dahili katı hal röleleri üzerinden iki alarm kontrol edilebilir.
İki sanal kanal aracılığıyla, analog girişlerin matematiksel olarak bağlanmasına izin verir. Mekanik olarak, IO modülü bir DIN rayına monte edilir. Mevcut veri yolu konektörlerini kullanarak, Modbus modülü ek bir kabloya ihtiyaç duymadan size sıkıca bağlanabilir.

Özellikler

- 4 analog giriş
- Modbus RTU
- 2 programlanabilir alarm çıkışı
- Tüm girişler programlanabilir
- 2 sanal kanalda matematiksel fonksiyonlar mümkün
- DIN rayına montaj
- Programlama için USB arayüzü

Teknik Bilgiler

Giriş
TürAralıkİç DirençHassasiyet
Gerginlik-10 ... 10 V
(0 ... 10 V)		> 10 MOhmÖlçüm aralığının
± %  0,1’i
Akım-20 ... 20 mA
(0/4 ... 20 mA)		typ. 10 OhmÖlçüm aralığının
± % 0,1 ‘i
Pt100-200 ... 850 °C -Ölçüm aralığının
±% 0.1'i
Pt500-200 ... 850 °C-Ölçüm aralığının
 ±% 0.1'i
Pt1000-200 ... 850 °C-Ölçüm aralığının
 ±% 0.1'i
Gerginlik (Şant)-150 ... 150 mV> 50 kOhmÖlçüm aralığının
±% 0.1'i
Termokupl J-210 ... 1200 °C-Ölçüm aralığının
±% 0.1'i
Termokupl K-250 ... 1372 °C-Ölçüm aralığının
 ±% 0.1'i
Termokupl S-50 ... 1768 °C-Ölçüm aralığının
 ±% 0.1'i
Alarm Çıkışı0 / 5 V maks. 20 mA
EIA JESD12-6 ‘ya göre TTL uygundur
Arayüz
RS485Modbus RTU 8N2, 8N1, 8O1, 8E1
Baud hızı 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
USB
Programlama Arayüzü		Modbus RTU 8N2

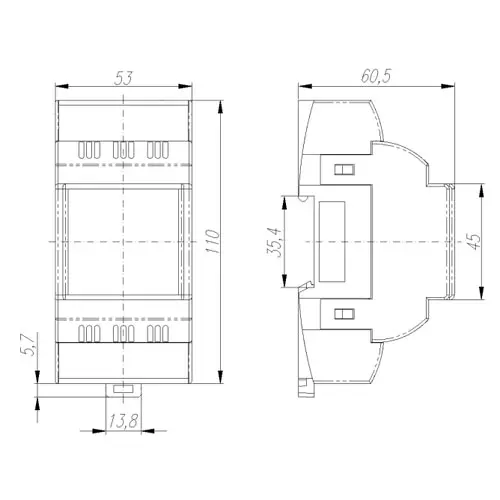

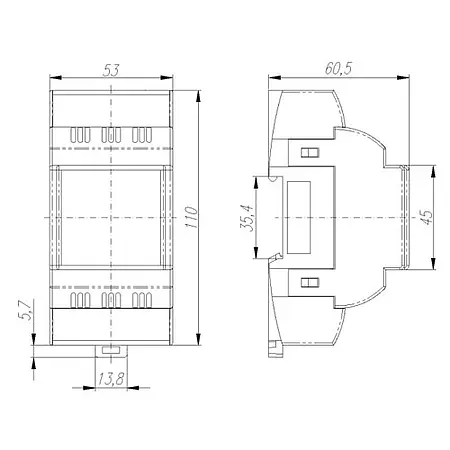

Boyutlar53 x 110 x 60,5 mm
ArayüzYaklaşık. 0,2 kg
Koruma SınıfıIP50
Güç Kaynağı
(seçilebilir)		85 ... 253 V AC/DC
20 ... 40 V AC/DC
Isıtma SüresiYaklaşık 30 dakika

Teslimat İçeriği

1 x G/Ç Modülü PCE-S4AI.
