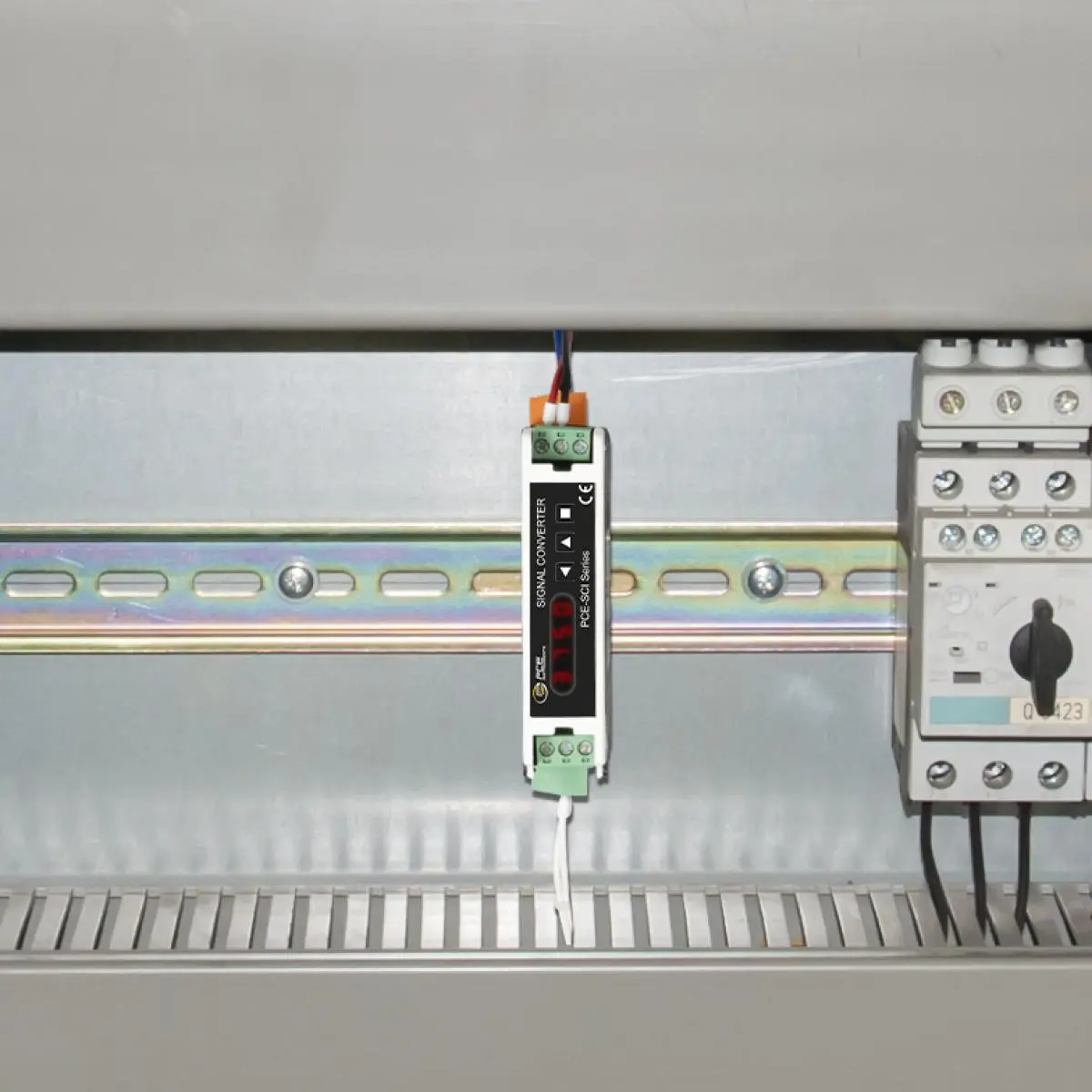

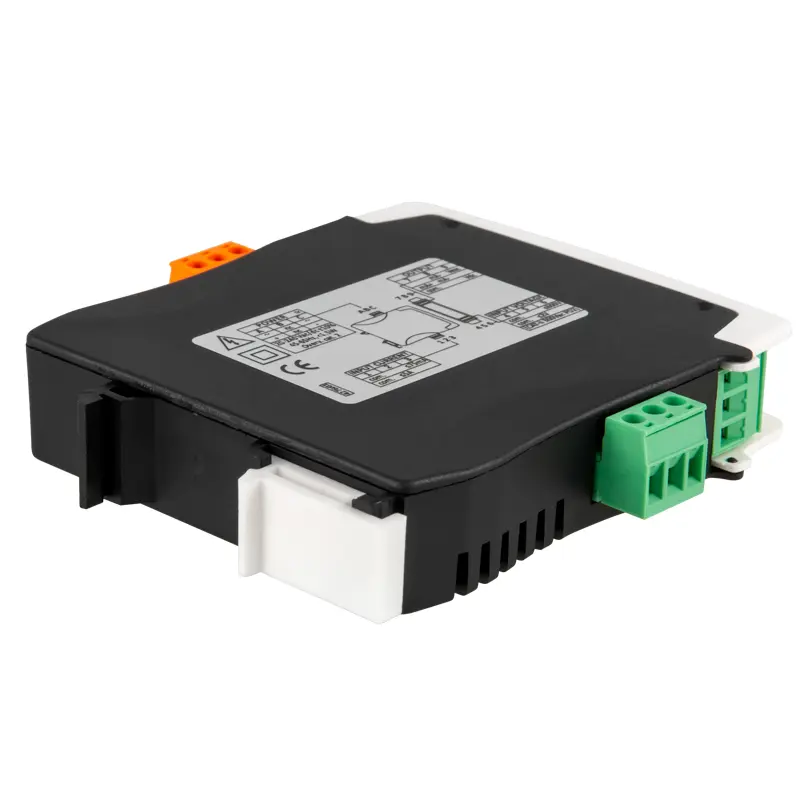

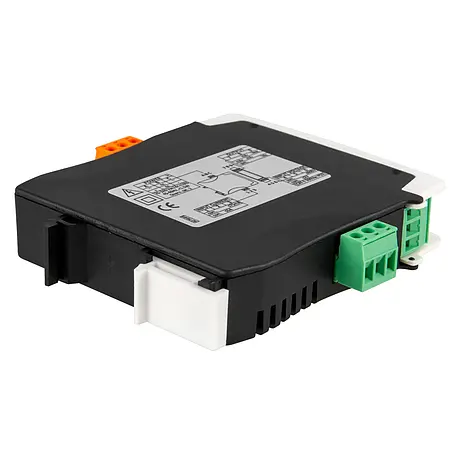

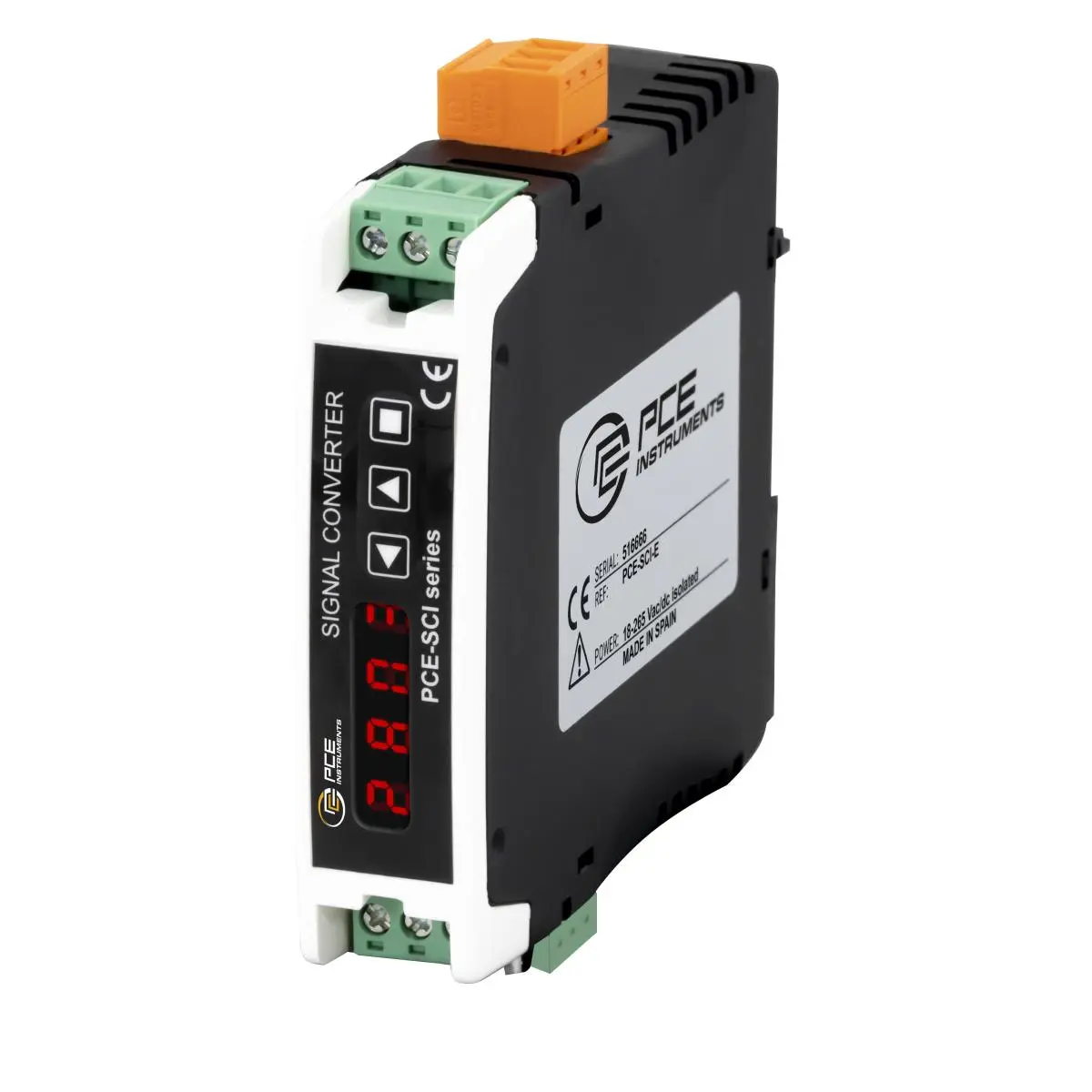

DIN rayına monteli / 0 … 600 V AC/DC ölçüm aralığı / 4 … 20 mA ve 0 … 10 V çıkış sinyalleri /
Tuş takımı ile konfigüre edilir / 0 … 5 A AC/DC akım ölçüm aralığı / Frekans ölçümü
PCE-SCI-E’nin çeşitli voltajları ölçebilen 0 … 600 V AC/DC ölçüm aralığı bulunur. Cihaz, uygulanan voltajı izlemek için besleme hattına bağlanabilir. Voltaj ölçümünün yanı sıra maksimum ayarlanabilir 0 … 5 A AC/DC ölçüm aralığı ile akım doğrudan ölçülebilir. Akım ölçüm aralığını genişletmek için cihaza akım transformatörü bağlanabilir. Sonrasında ölçüm değeri, 4 … 20 mA standart analog ya da 0 … 10 V sinyaline dönüştürülür. Cihaz, proses kontrolünün ideal uzantısıdır.

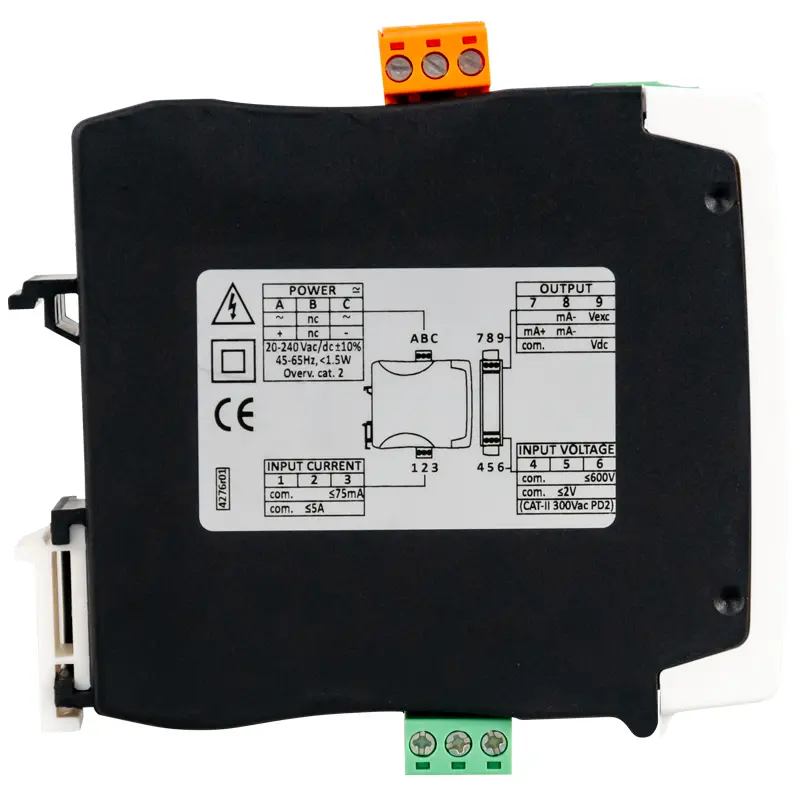

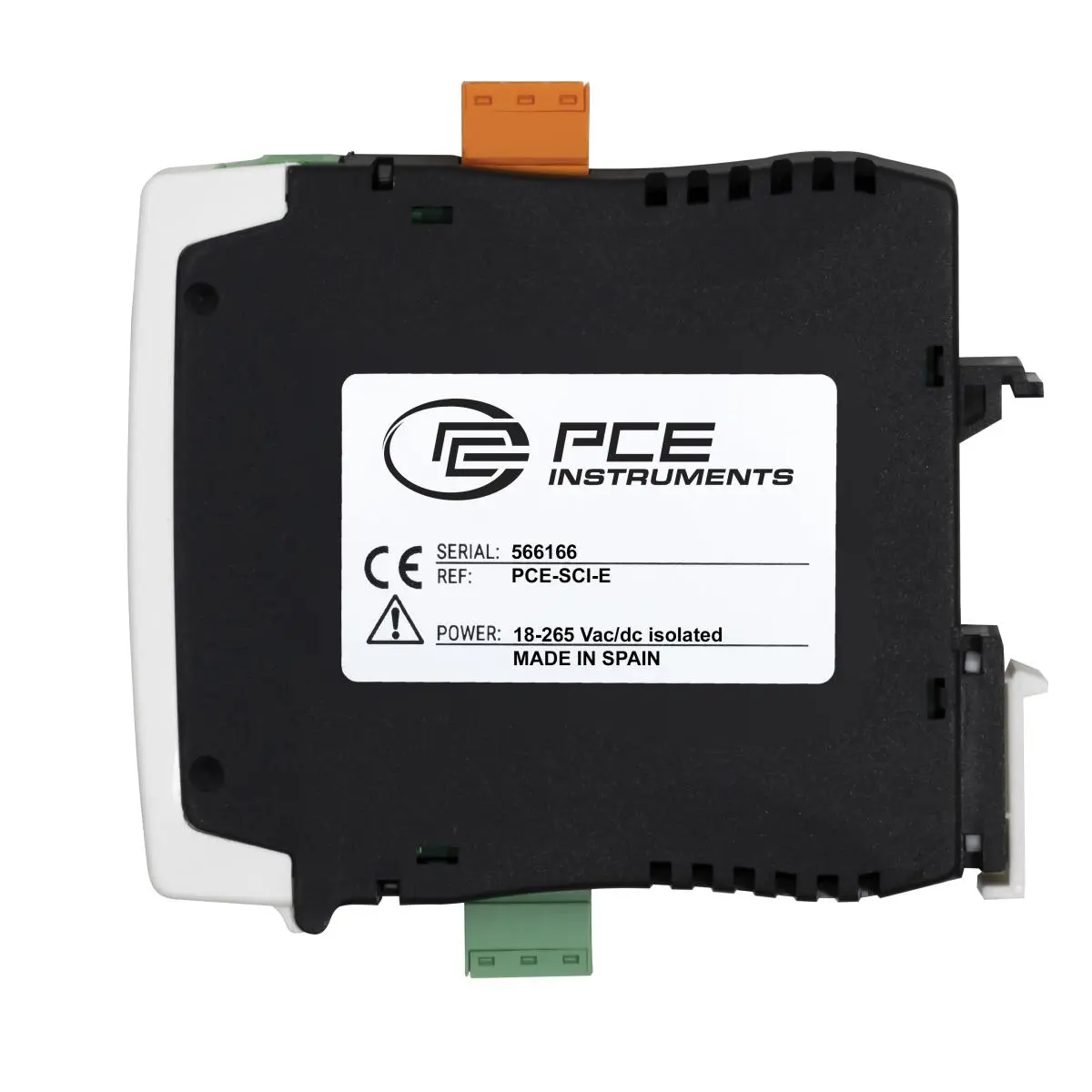

| Giriş Sinyalleri | |
| AC Voltajı | |
| Ayarlanabilir Ölçüm Aralıkları | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC, |
| 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC | |
| Hassasiyet | Ölçüm aralığının <0.3 % |
| Maksimum Giriş Sinyali | 10 … 600 V AC ölçüm aralığı için 800 V AC, |
| 50 mV AC … 2 V AC ölçüm aralığı için 50 V AC | |
| Ölçüm Direnci | 10 … 600 V AC ölçüm aralığı için 13 MΩ, |
| 50 mV AC … 2 V AC ölçüm aralığı için 81 KΩ | |
| Ölçüm Türü | True RMS |
| Koruma Kategorisi | CAT-II 300 V AC |
| DC Voltajı | |
| Tek Kutuplu Ayarlanabilir Ölçüm Aralıkları | 0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC, |
| 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC | |
| Çok Kutuplu Ayarlanabilir Ölçüm Aralıkları | ±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC, |
| ±50 / ±60 / ±75 / ±100 / ±150 / ±200 / ±300 / ±500 mV DC | |
| Hassasiyet | Ölçüm aralığının <0.2%’si |
| Maksimum Giriş Sinyali | 10 … 600 V DC ölçüm aralığı için 800 V DC, |
| 50 mV DC … 2 V DC ölçüm aralığı için 50 V DC | |
| Ölçüm Direnci | 10 … 600 V DC ölçüm aralığı için 13 MΩ, |
| 50 mV DC … 2 V DC ölçüm aralığı için 81 KΩ | |
| Alternatif Akım | |
| Ayarlanabilir Ölçüm Aralıkları | 0 … 1 / 2 / 3 / 4 / 5 A AC, |
| 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC | |
| Hassasiyet | Ölçüm aralığının <0.3%’ü |
| Maksimum Giriş Sinyali | 300 mA AC … 5 A AC (maksimum 7 saniye için) ölçüm aralığı için 7 A AC, |
| 5 mA AC … 75 mA AC ölçüm aralığı için 150 mA AC | |
| Ölçüm Direnci | 300 mA AC … 5 A AC ölçüm aralığı için 20 mΩ, |
| 5 mA AC … 75 mA AC ölçüm aralığı için 3.33 Ω | |
| Doğru Akım | |
| Ayarlanabilir Ölçüm Aralıkları | 0 … 1 / 2 / 3 / 4 / 5 A DC, |
| 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC | |
| Hassasiyet | Ölçüm aralğının <0.2%’si |
| Maksimum Giriş Sinyali | 300 mA DC … 5 A DC (maksimum 7 saniye için) ölçüm aralığı için 7 A DC, |
| 5 mA DC … 75 mA DC ölçüm aralığı için 150 mA DC | |
| Ölçüm Direnci | 300 mA DC … 5 A DC ölçüm aralığı için 20 mΩ, |
| 5 mA DC … 75 mA DC ölçüm aralığı için 3.33 Ω | |
| Frekans | |
| Voltaj için Ayarlanabilir Ölçüm Aralıkları | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Akım için Ayarlanabilir Ölçüm Aralıkları | 0 … 100 / 45 … 55 / 55 … 65 Hz |
| Hassasiyet | Ölçüm aralğının <0.2%’si |
| Tepki Süresi | |
| AC Sinyaller | <350 ms genellikle 0 … % 99 |
| DC Sinyaller | <90 ms genellikle 0 … % 99 filtresiz |
| <175 ms genellikle 0 … % 99 50/60 Hz filtre ile | |
| <350 ms genellikle 0 … % 99 50/60 Hz filtre ile | |
| Çıkış Sinyalleri | |
| Aktif Akım Çıkışı | 4 … 20 mA minimum 0 mA ve maksimum <22 mA |
| Pasif Akım Çıkışı | 4 … 20 mA maksimum 30 V DC |
| Voltaj Çıkışı | 0 … 10 V DC minimum 0 V DC ve maksimum <11 V DC |
| Yükleme Direnci | Akım çıkışı <400 Ω |
| Voltaj çıkışı minimum >1 KΩ | |
| Diğer Özellikler | |
| Tüm hassasiyetler 25°C’lik ortam sıcaklığı ile ilgilidir | |
| Isıl Kayma | 150 ppm / °C |
| Güç Kaynağı | 18 … 265 V AC/DC izole |
| (20 … 240 V AC/DC ±10 %) | |
| Frekans | 45 … 65 Hz |
| Güç Tüketimi | <1.5 W |
| İletken Kesiti | 1 … 2.5 mm2 |
| Aşırı Gerilim Kategorisi | CAT-II |
| İzolasyon | 60 saniye için 3000 Vrms |
| Koruma Sınıfı | IP30 |
| Darbe Koruması | IK06 |
| Çevre Koşulları | 0 … 50°C, 0 … 95% n.o, yoğuşmasız |
| Depolama Koşulları | -20 … 70°C, 0 … 95% n.o, yoğuşmasız |
| Isınma Süresi | 15 dk |
| Maksimum Çalışma Yüksekliği | 2000 metre |
| Montaj | Standart DIN rayı 35 x 7.5 mm |
| Bağlantı | Geçmeli vidalı terminal (ızgara 5.08 mm) |
| Gövde Malzemesi | Polyamid V0 |
| Boyut | 106 x 108 x 22.5 mm |
| Ağırlık | <150 g |
